Transmissor de Pressão Submersível IFM PS3208

Pré-visualizar: PS3208 IFM - Transmissor Pressão IFM Nível Ind. 0-0.25bar 4-20mA 5m IP68

PS3208 IFM - Transmissor Pressão IFM Nível Ind. 0-0.25bar 4-20mA 5m IP68

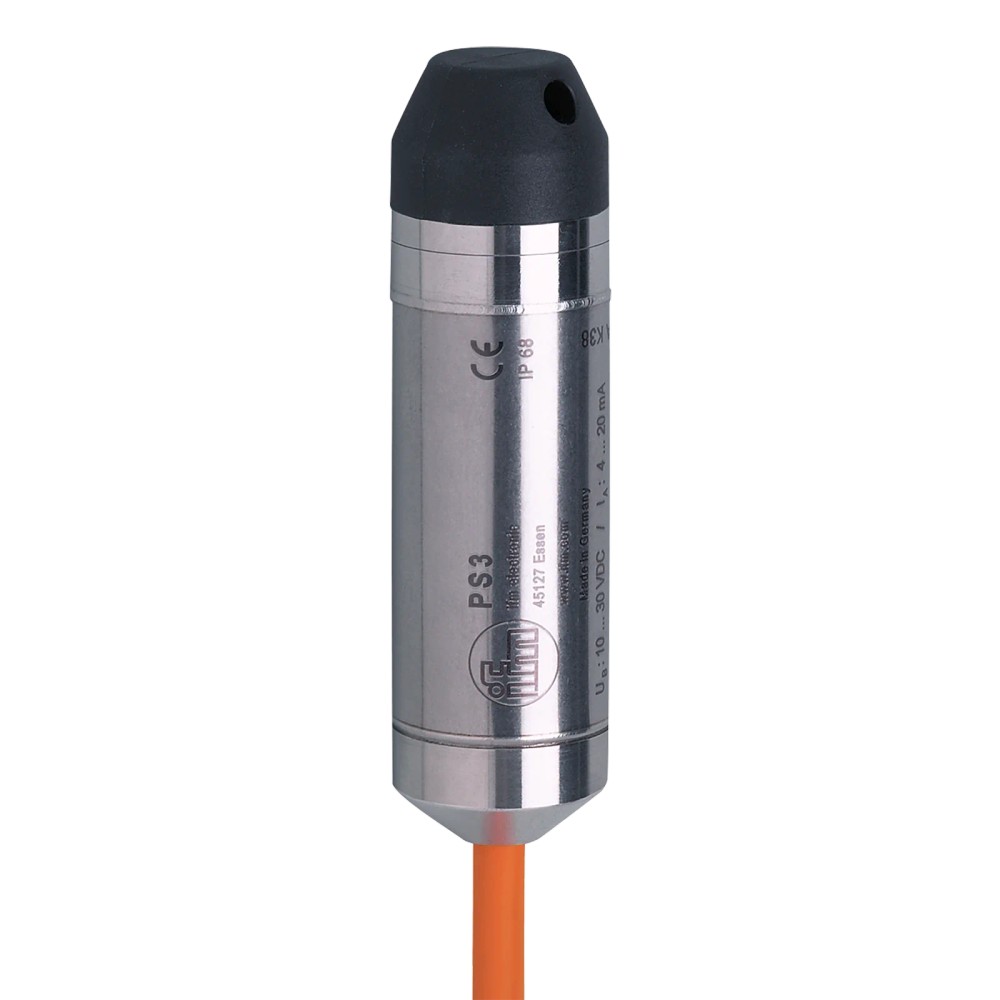

Imagem meramente ilustrativa

R$ 5.426,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PS3208
EAN: 4021179236416
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PS3208 IFM - Transmissor Pressão IFM Nível Ind. 0-0.25bar 4-20mA 5m IP68"

Destaques do Produto

Faixa de pressão

0...0,25 bar

Sinal de saída

4...20 mA analógico

Aplicação

Medição hidrostática submersível em líquidos

Alimentação

10...30 V DC

Cabo

PUR de 5 m

Proteção

IP68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Transmissor Hidrostático de Pressão Submersível IFM PS3208, 0...0,25 bar, 4...20 mA, cabo PUR de 5 m, IP68

O IFM PS3208 é um transmissor hidrostático submersível para medição de pressão relativa em fluidos líquidos. Possui faixa de 0...0,25 bar, saída analógica de 4...20 mA e cabo PUR de 5 m. Seu grau de proteção é IP68, e a temperatura de operação especificada é de -10...50 °C. A alimentação indicada na ficha é de 10...30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Transmissor hidrostático de pressão submersível
Faixa de medição	0...0,25 bar (0...250 mbar; 0...25 kPa)
Tipo de pressão	Pressão relativa
Saída	Analógica, 4...20 mA
Alimentação	10...30 V DC
Comprimento e tipo de cabo	5 m, PUR; isolamento dos fios em PVC
Grau de proteção	IP68
Temperatura de operação	-10...50 °C
Material indicado	Aço inoxidável 1.4571 (316Ti) e PA
Dimensões	Ø 27 mm; comprimento de 100 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição hidrostática submersível de pressão relativa em fluidos líquidos, dentro da faixa de 0...0,25 bar.
Sistemas cuja entrada analógica seja compatível com sinal de 4...20 mA e cuja alimentação esteja entre 10...30 V DC.
Instalações que atendam à faixa de temperatura de operação especificada, de -10...50 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam medir pressão acima de 0,25 bar como faixa nominal de medição.
Sistemas que não aceitem saída analógica de 4...20 mA ou não forneçam alimentação de 10...30 V DC.
Aplicações com temperatura de operação do transmissor ou do fluido fora de -10...50 °C.

APLICAÇÕES E USO

Aplicação declarada: medição hidrostática submersível em fluidos líquidos, em ambiente industrial, quando a faixa necessária estiver entre 0 e 0,25 bar e as temperaturas estiverem entre -10 e 50 °C.
Possibilidade de uso: integração a um sistema de controle ou aquisição com entrada analógica de 4...20 mA e alimentação de 10...30 V DC; confirmar compatibilidade elétrica do sistema receptor e seguir o esquema de ligação do datasheet.
Limitação: a ficha não especifica uma conexão mecânica roscada, dimensões de tanque, profundidade máxima de instalação ou compatibilidade química detalhada; valide esses requisitos com o fabricante antes da aplicação. IP68, por si só, não define profundidade ou duração de imersão.

COMO ESCOLHER

Antes de comprar o Transmissor Hidrostático de Pressão Submersível IFM PS3208, 0...0,25 bar, 4...20 mA, cabo PUR de 5 m, IP68, verifique estes pontos:

Escolha o PS3208 quando

A aplicação for medição submersível de pressão relativa em líquidos, com faixa necessária de 0...0,25 bar, alimentação de 10...30 V DC e leitura por entrada analógica de 4...20 mA.

Avalie outra faixa ou configuração quando

A pressão prevista exceder 0,25 bar, o sinal necessário não for 4...20 mA, ou as condições de alimentação e temperatura ficarem fora dos limites indicados. Confirme no datasheet do fabricante os requisitos específicos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PS3208	Código do produto IFM.
Tipo de produto	Transmissor hidrostático de pressão submersível	Aplicação descrita pelo fabricante.
Tecnologia	Hidrostática	Princípio de medição informado na ficha.
Aplicação	Submersível; para aplicações industriais	Uso declarado; a ficha identifica fluidos líquidos como substâncias de aplicação.
Tipo de pressão	Pressão relativa	Referência de pressão indicada para a medição.
Substâncias	Fluidos líquidos	Meio indicado na ficha do produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada na ficha para a diretiva de equipamentos sob pressão.

Faixa de medição
Alcance de medição	0...0,25 bar / 0...250 mbar / 0...3,63 psi / 0...100,4 inH2O / 0...25 kPa	Faixa nominal de medição informada pelo fabricante.
Resistência à pressão	2 bar / 29 psi / 200 kPa	Valor declarado na ficha como resistência à pressão; não é a faixa nominal de medição.
Pressão mínima de ruptura	2,4 bar / 35 psi / 240 kPa	Valor mínimo de pressão de ruptura informado na ficha.

Dados elétricos
Tensão de operação	10...30 V DC	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção elétrica informado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado pelo fabricante.
Carga máxima	700 Ω; condição indicada: Ub = 24 V e (Ub - 10 V) / 20 mA	Carga máxima declarada na ficha e condição de referência associada.

Saídas
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Tipo de saída	Sinal analógico de corrente	Natureza do sinal disponível.
Corrente da saída analógica	4...20 mA	Faixa do sinal de saída especificada.

Precisão e desvios
Repetibilidade	< 0,1 % de duração	Ficha associa o valor a variações de temperatura < 10 K.
Desvio de linearidade	< 0,2 % de duração (BFSL)	Valor de linearidade declarado pelo fabricante.
Desvio de características	< 0,5 % de duração (BFSL) / 1 % de duração	Inclui erro de linearidade, erro zero e erro da faixa de medição, conforme ficha.
Estabilidade ao longo do tempo	< 0,2 % de duração por ano	Variação temporal especificada.
Coeficiente de temperatura da amplitude	< ±0,2 % de duração / 10 K	Condição de referência indicada: 0...50 °C.
Coeficiente de temperatura do ponto zero	< ±0,2 % de duração / 10 K	Condição de referência indicada: 0...50 °C.

Condições ambientais
Temperatura ambiente	-10...50 °C	Faixa de operação informada.
Temperatura do fluido	-10...50 °C	Faixa de temperatura especificada para o fluido.
Temperatura de armazenamento	-30...80 °C	Limites de armazenamento informados.
Grau de proteção	IP68	Grau de proteção declarado; observar as condições de instalação detalhadas no datasheet.

Dados mecânicos
Formato do invólucro	Cilíndrico	Geometria do corpo.
Dimensões	Ø 27 mm; comprimento de 100 mm	Dimensões declaradas na ficha.
Material	Aço inoxidável 1.4571 (316Ti) e PA	Materiais de construção informados.
Cabo	5 m, PUR, Ø 7,5 mm; isolamento dos fios em PVC	Configuração da conexão elétrica fornecida.
Cor do cabo	Laranja	Atributo visual informado no anúncio.
Cor da tampa	Preto	Atributo visual informado no anúncio.
Peso	553,6 g	Peso informado no conjunto de dados do produto.
MTTF	403 anos	Valor declarado nos dados do produto; não equivale a período de garantia.

Dados de identificação comercial
Marca	IFM	Fabricante indicado no anúncio.
SKU / part number	PS3208	Identificação para seleção e pedido.
GTIN	4021179236416	Código global de identificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal analógico de corrente 4...20 mA; não há protocolo digital especificado na ficha.

Conexões

Elétrica Cabo fixo de 5 m, PUR, Ø 7,5 mm, com isolamento dos fios em PVC. Alimentação de 10...30 V DC. A ficha informa proteção contra curto-circuito e contra inversão de polaridade. Consulte o datasheet para o esquema de ligação dos condutores.

Processo Sensor submersível para contato com fluidos líquidos; a ficha não especifica conexão mecânica roscada ou outro tipo de conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica de corrente 4...20 mA, alimentação de 10...30 V DC e medição de pressão relativa em líquido dentro de 0...0,25 bar.	✓	Corresponde ao tipo de pressão, saída, faixa e alimentação especificados para o PS3208.
Controlador ou sistema de aquisição que aceite somente saída de tensão ou protocolo digital.	✗	A ficha especifica saída analógica de corrente 4...20 mA e não informa saída de tensão nem protocolo digital.
Medição com faixa nominal requerida acima de 0,25 bar.	✗	A faixa de medição informada para este modelo termina em 0,25 bar.
Aplicação com temperatura de operação ou do fluido fora de -10...50 °C.	✗	A ficha informa -10...50 °C para temperatura ambiente e do fluido.
Instalação submersível em fluido líquido, com condições elétricas e térmicas dentro das especificações.	✓	O produto é identificado como transmissor hidrostático submersível para fluidos líquidos; a adequação final depende de atender às demais especificações.

INSTALAÇÃO

Como instalar o Transmissor Hidrostático de Pressão Submersível IFM PS3208, 0...0,25 bar, 4...20 mA, cabo PUR de 5 m, IP68

Confirme que a faixa de pressão requerida está dentro de 0...0,25 bar e que o meio é um fluido líquido compatível com a aplicação.
Verifique se a temperatura ambiente e a do fluido permanecerão entre -10 e 50 °C.
Confirme que a fonte fornece 10...30 V DC e que a entrada do sistema receptor aceita sinal de corrente 4...20 mA.
Posicione o transmissor para a medição hidrostática submersível, sem presumir uma conexão mecânica não especificada na ficha.
Conecte o cabo de 5 m conforme o esquema elétrico do datasheet; não deduza a pinagem sem consultar o documento do fabricante.
Após a instalação, confira a alimentação e valide se o sinal recebido corresponde à pressão aplicada dentro da faixa nominal.

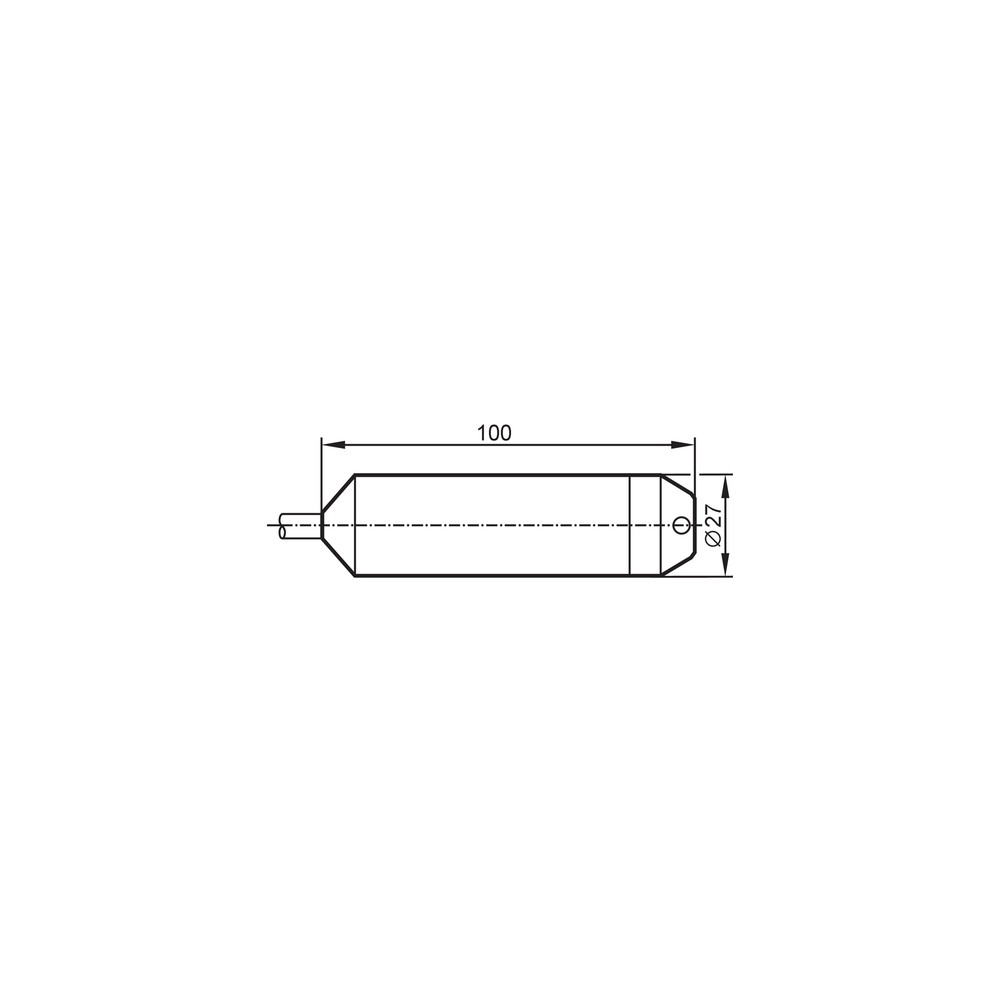

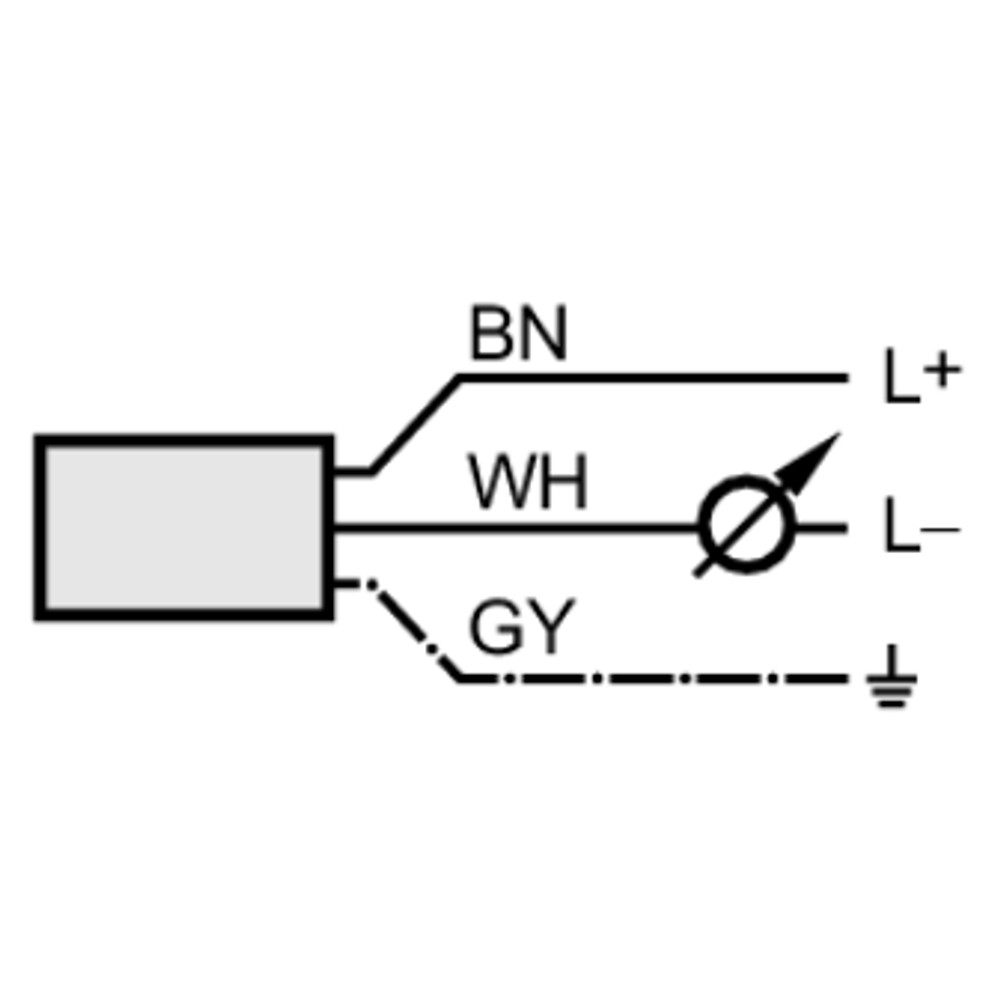

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema receptor não indica corrente ou apresenta leitura zero.	Alimentação fora da faixa especificada, circuito aberto ou ligação incorreta do sinal.	Meça a alimentação nos terminais conforme o esquema do datasheet e verifique continuidade e ligação do circuito 4...20 mA.
A leitura fica saturada ou não acompanha a pressão esperada.	Pressão fora da faixa nominal, entrada incompatível com sinal de corrente ou escala configurada incorretamente no sistema receptor.	Compare a pressão aplicada com a faixa de 0...0,25 bar e confira se a entrada está configurada para 4...20 mA e escalada conforme a aplicação.
A leitura varia ou apresenta interrupções.	Conexão elétrica instável, cabo danificado ou interferência/condição de instalação não identificada pela ficha.	Inspecione o cabo e as conexões, confira a estabilidade da alimentação e compare a corrente medida diretamente no circuito com o valor recebido pelo controlador.
O transmissor apresenta comportamento irregular após exposição a temperatura fora do especificado.	Operação do ambiente ou do fluido fora da faixa de -10...50 °C.	Meça a temperatura ambiente e do fluido e compare com os limites do datasheet antes de substituir o transmissor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PS3208 em português (Datasheet) Desenho em escala do IFM PS3208 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PS3208 e para quem ele serve?

É um transmissor hidrostático submersível de pressão relativa para fluidos líquidos. Serve a sistemas que precisam medir dentro da faixa de 0...0,25 bar e recebem sinal analógico de 4...20 mA.

Qual é a saída e como o transmissor se conecta eletricamente?

A saída é analógica de corrente, de 4...20 mA, e a alimentação especificada é de 10...30 V DC. A conexão é feita por cabo fixo PUR de 5 m; consulte o datasheet para identificar os condutores.

O que acompanha o produto?

A ficha identifica uma peça por embalagem e um cabo PUR de 5 m integrado ao transmissor. Não há acessórios adicionais listados.

Posso usar este modelo para medir pressão acima de 0,25 bar?

A faixa nominal informada termina em 0,25 bar, portanto ele não atende a uma medição cuja faixa requerida ultrapasse esse valor. Selecione um transmissor com faixa adequada à pressão prevista.

Este transmissor funciona com uma entrada somente de tensão ou com comunicação digital?

A ficha especifica saída de corrente 4...20 mA e não informa saída de tensão nem protocolo digital. Confirme que o equipamento receptor aceita esse tipo de sinal.

O sensor não apresenta leitura: o que devo verificar antes de trocar?

Confira primeiro a alimentação de 10...30 V DC, a continuidade do circuito e a ligação conforme o esquema do datasheet. Verifique também se a entrada receptora está configurada para 4...20 mA.

A leitura está travada no limite ou não acompanha a pressão; o sensor pode estar com defeito?

Antes de concluir que há falha, confirme se a pressão está dentro de 0...0,25 bar e se a entrada analógica está escalada corretamente. Depois, compare a corrente no circuito com o valor lido pelo sistema.

Devo comprar este modelo ou escolher outro transmissor?

Escolha o PS3208 quando a aplicação for submersível em líquido, a faixa necessária não exceder 0,25 bar e o sistema aceitar 4...20 mA com alimentação de 10...30 V DC. Para outros requisitos de faixa, sinal ou temperatura, procure uma configuração que os atenda.

Que cuidados devo ter ao instalar o transmissor?

Respeite a faixa de temperatura de -10...50 °C e use o esquema de ligação do fabricante para conectar o cabo. A ficha não define profundidade máxima de imersão nem conexão mecânica, então valide esses pontos no datasheet ou com a IFM.

A classificação IP68 informa a profundidade máxima de instalação?

Não. A ficha informa IP68, mas não fornece neste contexto uma profundidade máxima ou duração de imersão; confirme essas condições no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Pressão hidrostática

Pressão associada à coluna de líquido sobre o ponto de medição.

Pressão relativa

Pressão indicada em relação a uma referência de pressão, conforme a classificação do sensor.

Sinal 4...20 mA

Sinal analógico de corrente usado para transmitir a variável medida ao sistema receptor.

IP68

Grau de proteção declarado para o invólucro; as condições específicas de imersão devem ser verificadas na documentação do fabricante.

BFSL

Método de referência indicado na ficha para expressar o desvio de linearidade e parte do desvio de características.
