Sensor de Pressão IFM PQS816 - Pneumática IO-Link

Pré-visualizar: PQS816 IFM - Sensor de Pressão IFM Para Pneumática IO-Link -1 a 1 bar

PQS816 IFM - Sensor de Pressão IFM Para Pneumática IO-Link -1 a 1 bar

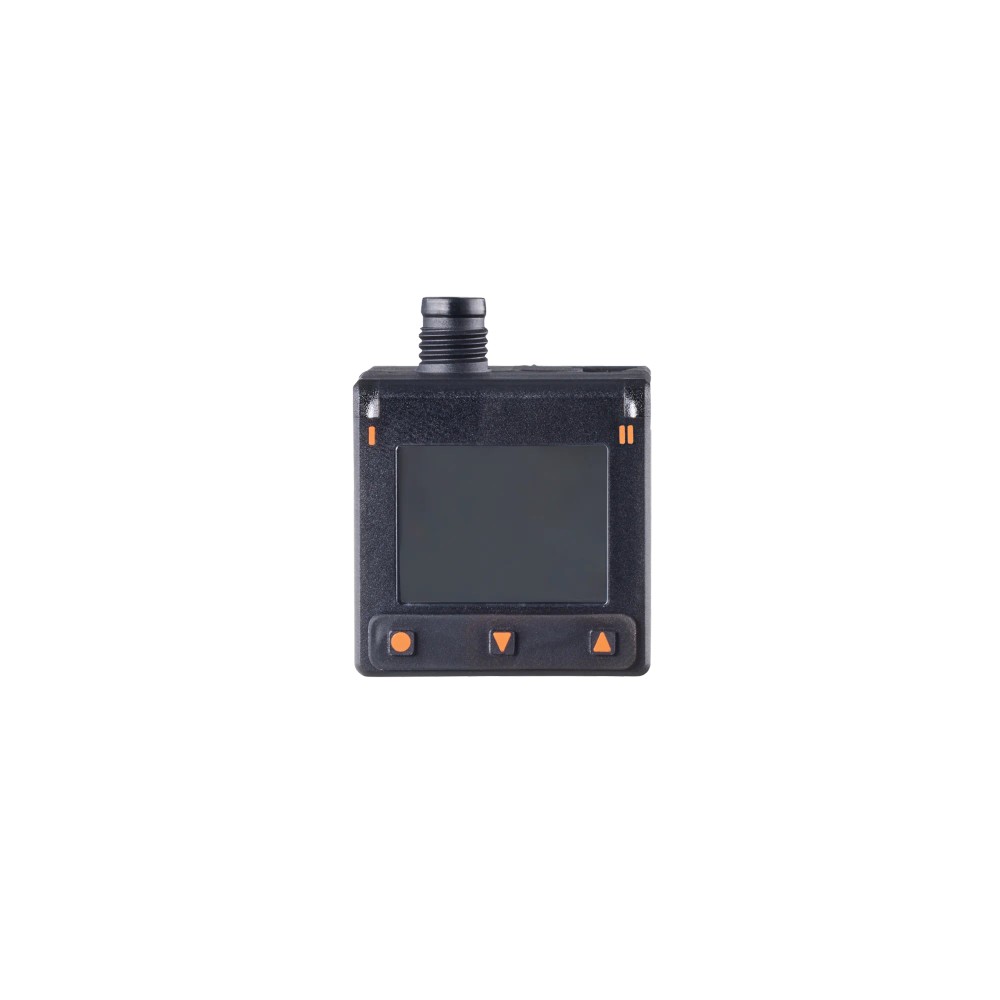

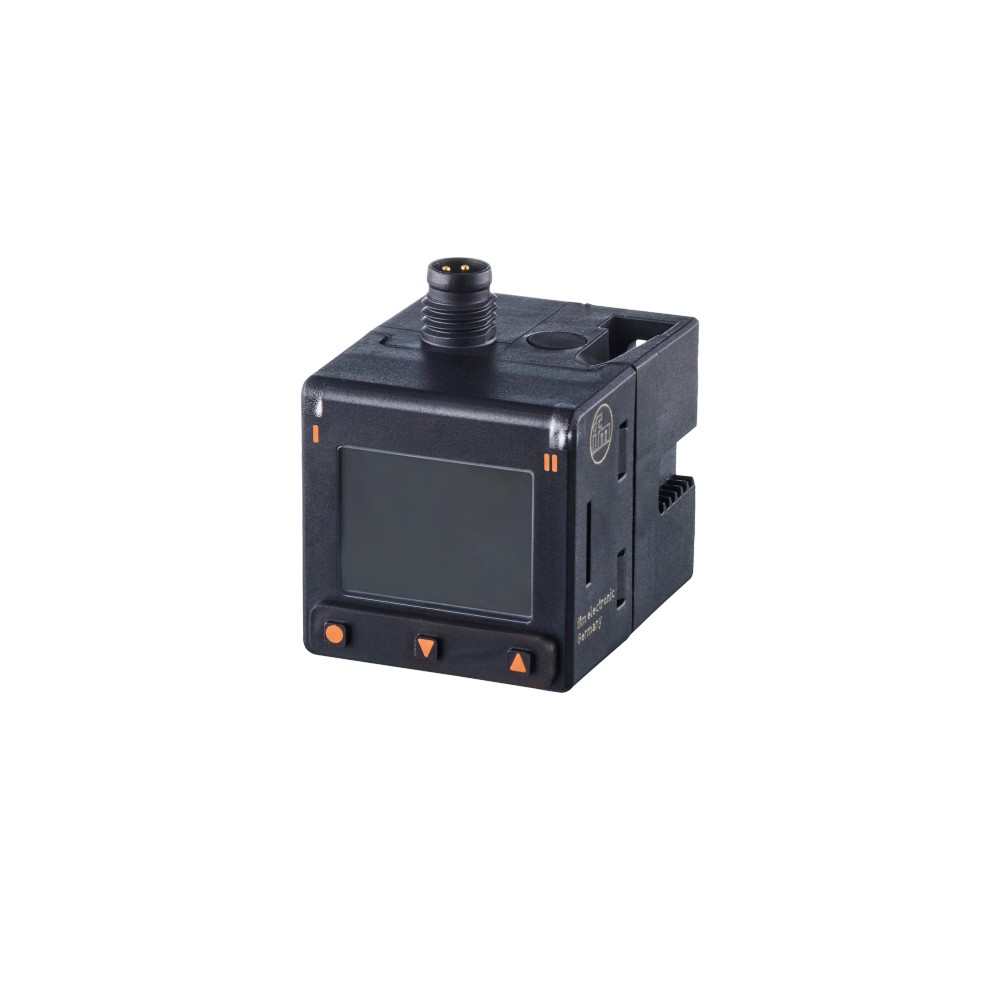

Imagem meramente ilustrativa

R$ 1.134,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PQS816
EAN: 4021179347723
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PQS816 IFM - Sensor de Pressão IFM Para Pneumática IO-Link -1 a 1 bar"

Destaques do Produto

Faixa de Pressão

-1...1 bar

Conexão de Processo

G 1/8

Interface

IO-Link

Saídas

2 x Digital (PNP/NPN)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PQS816 para Pneumática com IO-Link -1 a 1 bar

O PQS816 é um sensor de pressão eletrônico para aplicações pneumáticas com display integrado. Ele monitora vácuo e pressão relativa, oferecendo alta versatilidade com comunicação IO-Link e duas saídas digitais configuráveis (PNP/NPN). Ideal para automação que exige precisão e monitoramento remoto de sistemas de ar comprimido.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM Electronic
Faixa de Medição	-1 a 1 bar
Conexão Elétrica	M8, 4 polos
Conexão Processo	G 1/8 Rosca Interna
Saídas	2x Digital (IO-Link)
Grau de Proteção	IP 65
Temperatura	0...60 °C
Peso	52.9 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos com ar comprimido
Aplicações com nitrogênio (N2)
Processos que exigem monitoramento de vácuo e pressão positiva
Ambientes industriais que requerem grau de proteção IP 65

⚠ Considere outro se precisa de:

Ambientes com temperaturas abaixo de 0 °C ou acima de 60 °C
Aplicações com fluidos agressivos que degradam PBT, FKM, latão ou Silicone
Sistemas de pressão que excedam 10 bar (limite de sobrecarga)
Uso em aplicações de vácuo extremo abaixo de -1000 mbar

APLICAÇÕES E USO

Monitoramento de sistemas de ar comprimido em linhas de produção
Detecção de vácuo em sistemas de ventosas industriais
Controle de pressão em circuitos de automação pneumática
Monitoramento de gases como nitrogênio (N2) em processos de montagem

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PQS816 para Pneumática com IO-Link -1 a 1 bar, verifique estes pontos:

Quando escolher o PQS816

Escolha quando o projeto exige monitoramento de pressão em aplicações pneumáticas e vácuo, necessitando de integração via IO-Link ou sinal digital local para controle de processos rápidos.

Quando buscar outra alternativa

Busque outra opção se a aplicação exigir monitoramento de pressões superiores a 10 bar, resistência a ambientes com químicos corrosivos que atacam PBT/Silicone, ou se a rosca de conexão for diferente de G 1/8.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...1 bar	Faixa operacional nominal
Tipo de pressão	Pressão relativa e vácuo	Modo de medição

Dados elétricos
Tensão de operação	18...30 V DC	Tensão de alimentação nominal
Consumo de corrente	< 30 mA	Consumo em operação normal

Saídas
Interface	IO-Link	Comunicação digital
Saídas	2 saídas digitais configuráveis	Capacidade de chaveamento PNP/NPN

Dados mecânicos
Conexão de processo	G 1/8 Rosca interna (2x)	Interface mecânica
Materiais em contato	PBT; FKM; latão; Silicone	Compatibilidade com fluidos

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1.3)

Conexões

Elétrica 1 x M8, codificação A, 4 polos

Processo G 1/8 Rosca Interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de vácuo pneumático	✓	O sensor cobre a faixa de -1 bar, adequada para monitoramento de vácuo.
Ambientes com alta vibração (acima de 20g)	✗	A resistência é testada segundo DIN EN 60068-2-6; vibrações críticas podem danificar a fixação.
Linhas de alta pressão (>10 bar)	✗	A pressão de resistência é de 10 bar; exceder este valor causa falha permanente.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PQS816 para Pneumática com IO-Link -1 a 1 bar

Verifique a integridade do sensor e da rosca de processo.
Posicione o sensor na conexão G 1/8, garantindo que não haja obstruções.
Rosqueie manualmente o sensor e aplique o torque necessário conforme manual.
Conecte o cabo M8 com 4 polos, respeitando o alinhamento dos pinos dourados.
Configure as saídas e unidades de medição via IO-Link ou display integrado.
Realize um teste de pressurização para verificar a vedação da conexão.

ACESSÓRIOS

Parafuso cilíndrico: 2 x (M3 x 8 mm)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não liga ou display apagado	Tensão de alimentação fora da faixa ou conexão invertida	Verificar tensão de 18-30V DC nos pinos do conector M8
Leitura de pressão inconsistente ou travada	Contaminação ou obstrução na porta de entrada de pressão	Limpar a conexão G 1/8 e verificar possíveis detritos
Saídas não comutam conforme o esperado	Falha na parametrização IO-Link	Verificar as configurações de setpoint via software IO-Link
Vazamento na rosca de conexão	Dano mecânico à carcaça por excesso de torque	Inspecionar a rosca G 1/8 quanto a rachaduras ou desalinhamento

DOCUMENTAÇÃO TÉCNICA

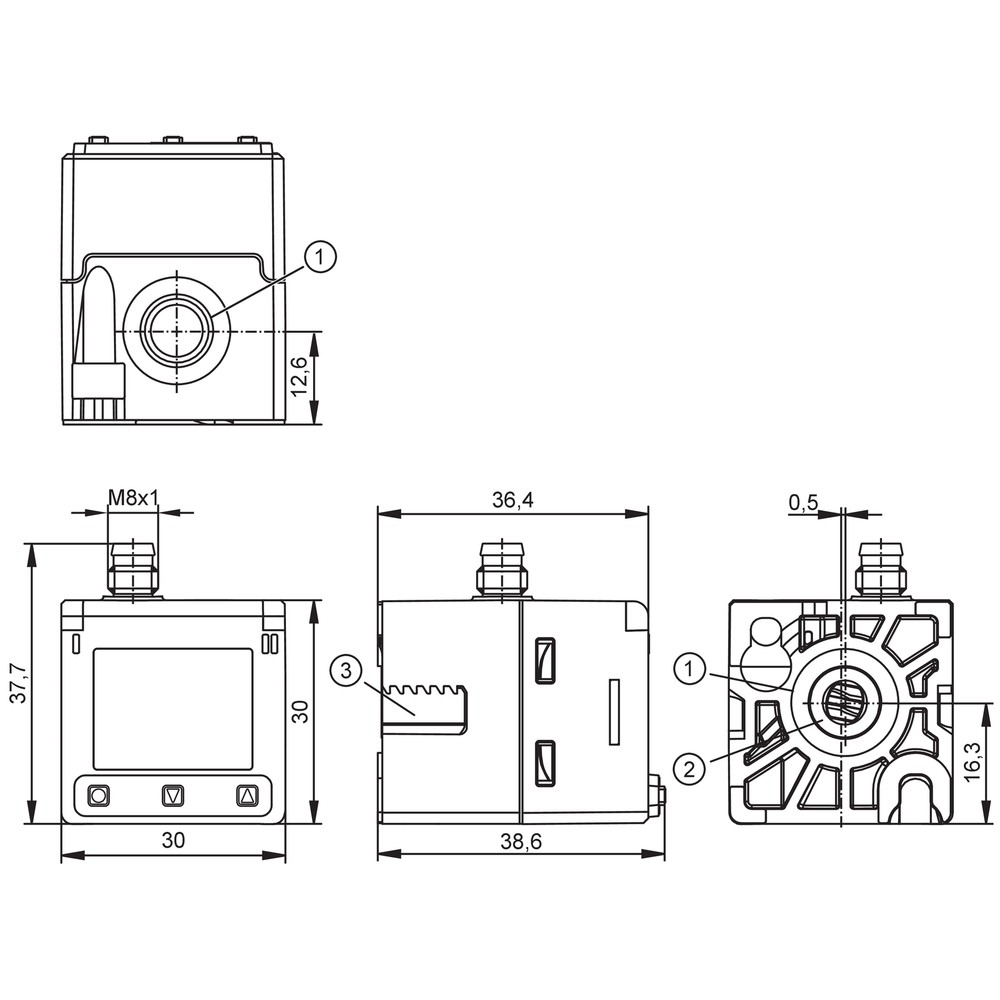

Folha de dados técnicos PQS816 (Datasheet) Desenho em escala PQS816 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PQS816 e qual sua principal função?

O PQS816 é um sensor de pressão eletrônico com display integrado, projetado para monitoramento de pressão relativa e vácuo em aplicações pneumáticas. Ele oferece duas saídas digitais configuráveis (PNP/NPN) e comunicação IO-Link.

Quais acessórios estão incluídos com o PQS816?

O sensor acompanha 2 parafusos cilíndricos (M3 x 8 mm) para montagem e o manual de instruções técnica.

Existem restrições de uso para este sensor de pressão?

Não utilize este sensor em aplicações com líquidos corrosivos, gases agressivos ou em ambientes que excedam a temperatura de operação de 0 a 60 °C.

O PQS816 pode ser usado em qualquer sistema de alta pressão?

O produto não é adequado para medições de alta pressão acima de 10 bar (1 MPa) ou aplicações que exijam conformidade com atmosferas explosivas (ATEX) não especificadas.

Como diagnosticar falhas de leitura no sensor?

Sintomas comuns incluem leituras instáveis ou erro de comunicação IO-Link. A causa provável é falha na conexão elétrica ou ruído eletromagnético; verifique a integridade do cabo M8 e a blindagem.

O que verificar se o display do sensor não liga?

Se o display não acender, verifique primeiro se a tensão de alimentação de 18-30V DC está presente nos pinos do conector M8. Se a tensão estiver correta e o visor permanecer apagado, o dispositivo pode ter sofrido um curto-circuito interno.

Por que escolher um sensor com IO-Link em vez de um sensor analógico convencional?

A escolha depende da necessidade de dados digitais em tempo real: o IO-Link permite diagnósticos remotos e configuração via software, enquanto sensores analógicos simples exigem cabeamento dedicado para cada ponto de medição.

Este modelo é compatível com sistemas que não utilizam IO-Link?

Este modelo possui display integrado e IO-Link, enquanto versões básicas (sem 'Q' na nomenclatura) podem não oferecer as mesmas capacidades de configuração remota ou visualização local.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige que a rosca G 1/8 seja montada com vedação adequada. Certifique-se de não exceder o torque de aperto recomendado para evitar danos à carcaça de PBT.

Como funciona o suporte técnico e garantia deste sensor?

Este produto é um componente industrial de precisão. A garantia e suporte técnico são gerenciados pela IFM conforme os termos de fornecimento industrial vigentes.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial ponto-a-ponto que permite a troca bidirecional de dados entre o sensor e o controlador. (Ref.: IEC 61131-9)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: PQS816)

PNP/NPN

Tipos de configuração de saída de transistor que determinam como o sensor comuta a carga elétrica. (Ref.: Função elétrica)

Grau de proteção IP 65

Indica que o dispositivo é totalmente protegido contra poeira e protegido contra jatos de água. (Ref.: IEC 60529)

MTTF

Tempo médio até a falha, indicando a confiabilidade esperada do componente em condições normais. (Ref.: 508 anos)
