Sensor de Pressão IFM PQS812 - Pneumática IO-Link

Pré-visualizar: PQS812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link

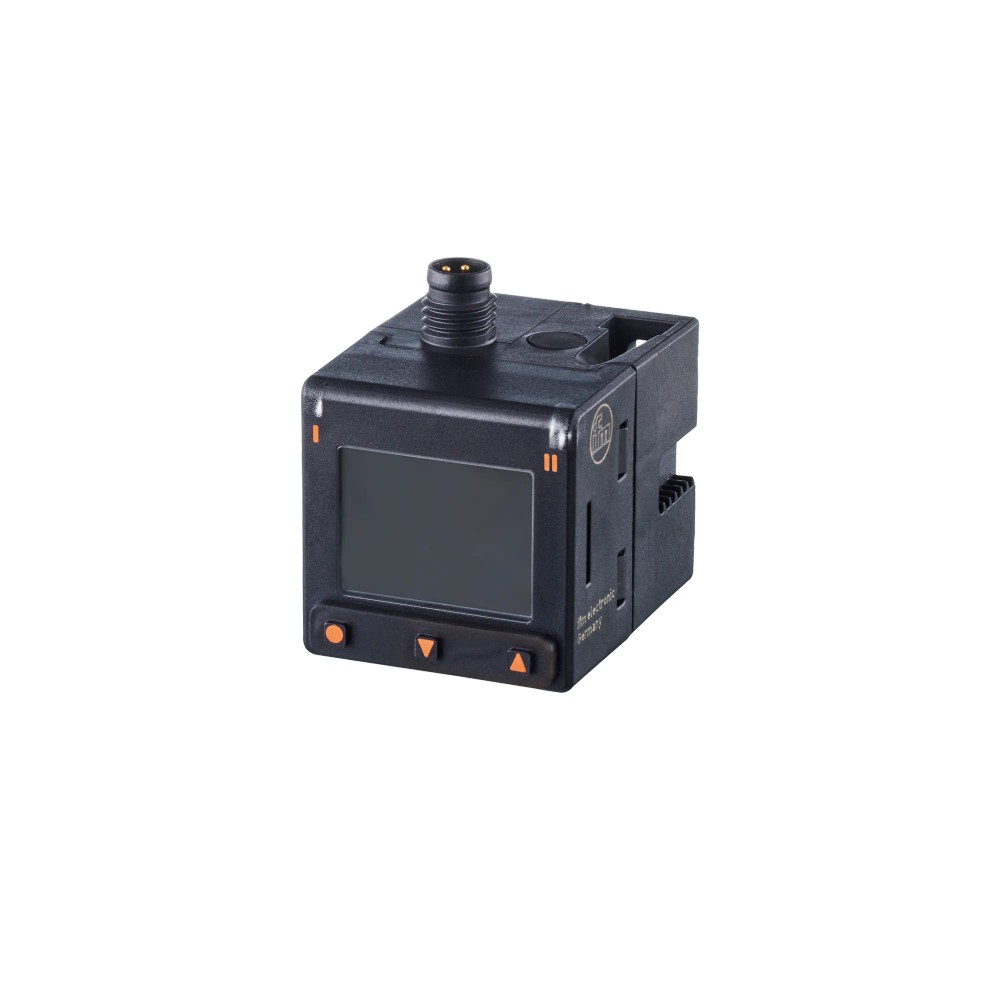

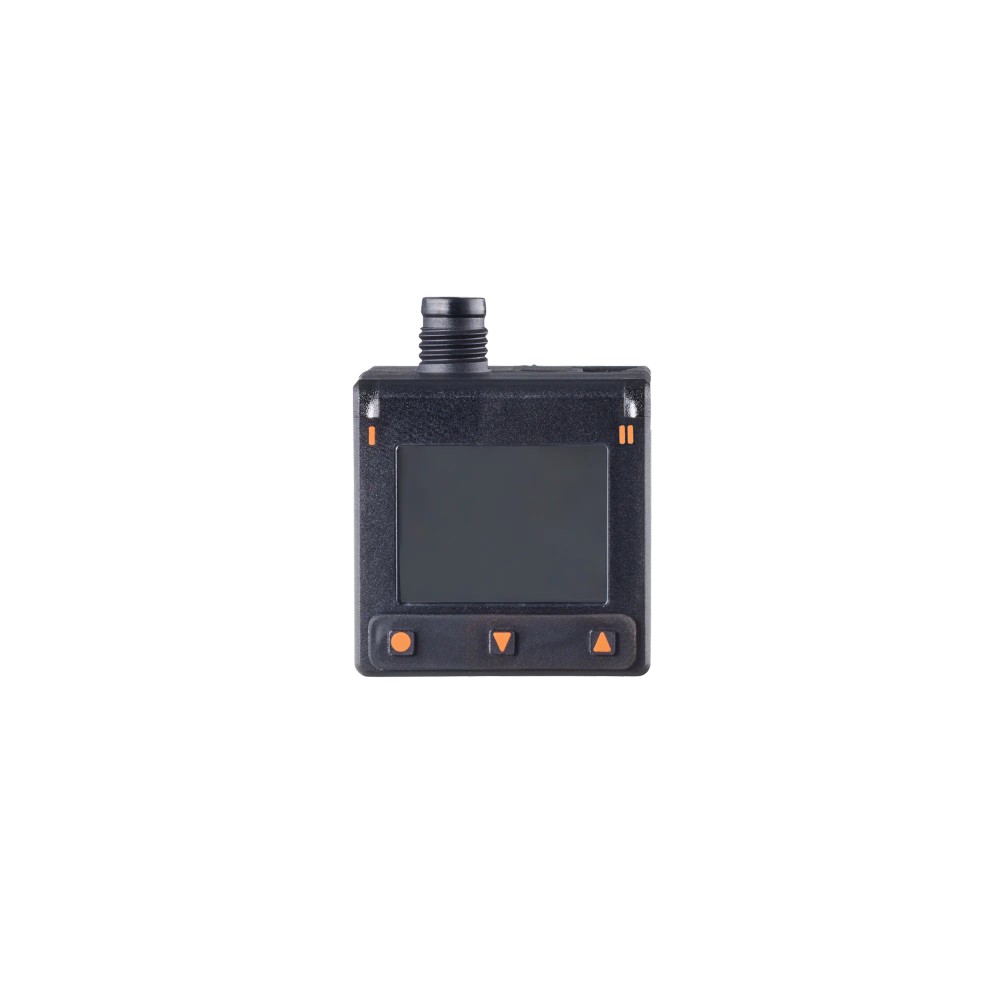

PQS812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 1.134,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PQS812
EAN: 4021179346962
NCM do produto: 90262090

Destaques do Produto Aplicação Pneumática...mais

Fechar menu

Saiba mais sobre: "PQS812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link"

Destaques do Produto

Aplicação

Pneumática

Faixa de medição

-1 a 10 bar

Conexão de processo

G 1/8 rosca interna

Interface

IO-Link e modo SIO

Alimentação

18 a 30 V DC

Temperatura de operação

0 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PQS812 para Pneumática, -1 a 10 bar, IO-Link

O IFM PQS812 é um sensor eletrônico de pressão para aplicações pneumáticas, capaz de medir pressão relativa e vácuo. Sua faixa de medição é de -1 a 10 bar, com conexão de processo G 1/8 de rosca interna e comunicação IO-Link. Possui duas saídas digitais configuráveis e grau de proteção IP 65.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar; -0,1 a 1 MPa
Tipo de pressão	Pressão relativa e vácuo
Aplicação indicada	Pneumática
Conexão de processo	G 1/8, rosca interna (2x)
Comunicação	IO-Link 1.1.3; modo SIO
Saídas digitais	2, configuráveis
Tensão de operação	18 a 30 V DC
Temperatura de operação	0 a 60 °C
Grau de proteção	IP 65
Conexão elétrica	M8, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em aplicações pneumáticas dentro da faixa de -1 a 10 bar.
Instalações com conexão de processo G 1/8 de rosca interna e alimentação de 18 a 30 V DC.
Sistemas que utilizem IO-Link 1.1.3 ou modo SIO, respeitando a conexão elétrica M8 de 4 contatos e a exigência de classe A para a porta do master IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de processo exceda a faixa de medição de -1 a 10 bar; a resistência à pressão informada é 15 bar.
Processos com temperatura ambiente ou do fluido fora de 0 a 60 °C.
Instalações que exijam uma conexão de processo diferente de G 1/8 rosca interna, sem adaptação mecânica apropriada.

APLICAÇÕES E USO

Uso declarado: monitoramento de pressão em aplicações pneumáticas com ar comprimido ou nitrogênio, dentro da faixa de medição e das temperaturas especificadas.
Possibilidade de integração: leitura por IO-Link em master com porta classe A ou operação em modo SIO, conforme a configuração elétrica e de parâmetros da instalação.
A ficha condiciona o uso com outros meios a consulta; confirme a compatibilidade dos materiais em contato com o fluido antes de aplicar.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PQS812 para Pneumática, -1 a 10 bar, IO-Link, verifique estes pontos:

Escolha o PQS812 quando

A aplicação for pneumática, exigir medição de pressão relativa ou vácuo dentro de -1 a 10 bar e aceitar conexão G 1/8 interna, alimentação de 18 a 30 V DC e comunicação IO-Link ou modo SIO.

Avalie outra configuração quando

A pressão, temperatura, alimentação elétrica ou conexão mecânica requerida estiver fora dos limites especificados. Confira no datasheet a configuração de saídas, a interface do master e os requisitos da instalação antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor eletrônico de pressão para pneumática	Aplicação indicada pelo fabricante.
Marca e modelo	IFM PQS812	Identificação do produto.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão informados na ficha.
Substâncias	Ar comprimido; nitrogênio (N₂)	Meios indicados no contexto do produto.
Outros meios	Condicionalmente utilizável mediante consulta	A ficha condiciona o uso com outros meios a pedido.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para gases estáveis do grupo de fluidos 2	Classificação registrada na ficha.

Faixa de medição e pressão
Alcance de medição	-1 a 10 bar; -0,1 a 1 MPa	Faixa nominal indicada.
Resistência à pressão	15 bar; 1,5 MPa	Limite de resistência informado; não é a faixa de medição.
Pressão mínima de ruptura	20 bar; 2 MPa	Valor informado como pressão mínima de ruptura.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite de vácuo informado.
Ponto de comutação SP	-1 a 10 bar; -0,1 a 1 MPa	Faixa de ajuste informada para o ponto de comutação.

Conexões e dados mecânicos
Conexão de processo	G 1/8 rosca interna (2x)	Conexões mecânicas informadas.
Conexão elétrica	1 x M8; codificação A; 4 contatos dourados	Tipo e configuração de conector informados.
Invólucro	Retangular	Formato informado na ficha.
Dimensões	37,7 x 30 x 38,6 mm	Dimensões informadas; consulte o desenho dimensional para orientação de montagem.
Peso	52 g	Massa informada nos atributos do produto.
Materiais	PBT; PC; TPE; NBR; FKM; latão; silicone revestido	Materiais listados para o produto.
Materiais em contato com o fluido	PBT; FKM; latão; silicone revestido	Materiais indicados para as partes em contato com o fluido.
Material incluído	2 parafusos cilíndricos M3 x 8 mm	Itens declarados como incluídos na ficha.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	Menor que 30 mA	Consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor de isolamento informado.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado.
EMC	DIN EN 61326-1	Norma de compatibilidade eletromagnética informada.

Saídas e comutação
Sinal de saída	Sinal de comutação; IO-Link, configuráveis	Tipos de saída informados.
Quantidade de saídas digitais	2	Quantidade declarada na ficha.
Função elétrica	PNP/NPN, configuráveis	Configuração de saída informada.
Saída	Abertura/fechamento, parametrizável	Função de saída indicada nos atributos.
Modo SIO	Sim	Modo de operação informado.
Frequência de comutação DC	Menor que 170 Hz	Limite informado para comutação em corrente contínua.
Corrente constante máxima da saída de comutação DC	100 mA	Limite de corrente informado para a saída.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado.
Status de chaveamento	2 LEDs amarelos	Indicação visual do estado das saídas.

Precisão e desvios
Repetibilidade	Menor que ±0,1% da duração, para variações de temperatura menores que 10 K	Condição de temperatura especificada na ficha.
Desvio de histerese	Menor que ±0,25% da duração	Valor informado.
Desvio de linearidade	Menor que ±0,5%; ajuste do ponto limite conforme DIN EN IEC 62828-1	Referência de ajuste e norma informadas.
Desvio de características	Menor que ±0,5% da duração	Inclui linearidade, histerese e repetibilidade, conforme ficha.
Precisão do ponto de ajuste	Menor que ±0,5% da duração	Valor informado para o ponto de ajuste.
Estabilidade ao longo do tempo	Menor que ±0,1% da duração por ano	Variação anual informada.
Coeficiente de temperatura da amplitude	0,2% da duração por 10 K	Coeficiente especificado.
Coeficiente de temperatura do ponto zero	0,2% da duração por 10 K	Coeficiente especificado.

Tempos de reação e ciclo
Tempo de resposta	6 ms	Tempo informado para resposta do sensor.
Retardo de prontidão	0,3 s	Tempo informado até prontidão.
Tempo mínimo do ciclo do processo	0,6 ms	Valor especificado para o ciclo do processo.
Amortecimento do valor de processo dAP	0 a 4 s	Faixa ajustável informada.
Amortecimento da saída analógica dAA	0 a 99,99 s	Faixa ajustável informada; a ficha também identifica saídas de comutação e IO-Link.

Interfaces e parâmetros
Interface de comunicação	IO-Link	Interface declarada.
Revisão IO-Link	1.1.3	Versão informada.
Tipo de transferência	COM3; 230,4 kBaud	Modo e velocidade de transferência informados.
Classe de master port exigida	A	Requisito informado para a porta do master.
Resolução IO-Link de pressão	0,001 bar	Resolução informada para o dado de pressão via IO-Link.
Ajuste de parâmetros	Display rotativo/desligável; Teach; simulação; diagnóstico	Recursos de parametrização listados.
Watchdog integrado	Sim	Recurso declarado na ficha.

Display e elementos de operação
Display	1 polegada; 128 x 96 pixels	Especificação do display registrada nos atributos.
Unidades do display	bar; MPa; mmHg; kgf/cm²	Unidades selecionáveis informadas.
Indicadores de chaveamento	2 LEDs amarelos	Indicação visual informada.

Condições ambientais e proteção
Temperatura ambiente	0 a 60 °C	Faixa operacional especificada.
Temperatura do fluido	0 a 60 °C	Faixa operacional especificada para o fluido.
Temperatura de armazenamento	-25 a 85 °C	Faixa de armazenamento informada.
Grau de proteção	IP 65	Grau declarado; a instalação deve respeitar as condições de montagem e conexão indicadas pelo fabricante.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10 a 2000 Hz	Condição de ensaio informada.

Dados de identificação e conformidade
MTTF	508 anos	Valor informado na ficha; não representa vida útil garantida.
Ciclos de pressão mínimos	50 milhões	Quantidade mínima informada.
Aprovação UL	J065	Código de aprovação listado.
Arquivo UL	E174189	Identificação do arquivo declarada.
SDCI-padrão	IEC 61131-9: 2019-06	Referência informada para comunicação IO-Link.
Quantidade por embalagem	1 peça	Unidade declarada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.3, transferência COM3 (230,4 kBaud); classe A de porta master requerida.

• Modo SIO disponível.

• Compatibilidade de comunicação com dispositivo de controle depende de o master ou entrada aceitar IO-Link ou sinal de comutação compatível.

Conexões

Elétrica Conector M8 com codificação A e 4 contatos dourados. Alimentação de 18 a 30 V DC; proteção contra inversão de polaridade e curto-circuito. Verifique a pinagem no datasheet antes de conectar; não há pinout específico informado nesta ficha.

Processo Duas conexões de processo G 1/8 de rosca interna. A compatibilidade mecânica depende da rosca correspondente na instalação; não há adaptador incluído informado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema pneumático com pressão relativa dentro de -1 a 10 bar, conexão G 1/8 interna e temperatura de 0 a 60 °C.	✓	Essas condições correspondem à aplicação e aos limites informados para o sensor.
Instalação com master IO-Link de classe A e comunicação IO-Link 1.1.3.	✓	A ficha especifica IO-Link 1.1.3 e classe A para a porta master requerida.
Controle que utilize saída de comutação no modo SIO.	✓	O modo SIO é informado como disponível; confirme a configuração elétrica e lógica necessária no datasheet.
Processo com temperatura do fluido acima de 60 °C ou pressão de processo acima de 15 bar.	✗	A temperatura do fluido especificada é de 0 a 60 °C e a resistência à pressão é de 15 bar; a faixa de medição termina em 10 bar.
Equipamento que necessite conexão de processo diferente de G 1/8 rosca interna, sem adaptação.	✗	A conexão de processo informada é G 1/8 rosca interna; a compatibilidade mecânica direta com outra rosca não está especificada.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PQS812 para Pneumática, -1 a 10 bar, IO-Link

Confirme que pressão, temperatura ambiente e temperatura do fluido estão dentro dos limites especificados.
Verifique que a conexão disponível corresponde à rosca interna G 1/8 do sensor; não force roscas incompatíveis.
Monte o sensor sem submeter o corpo ou a conexão a esforços não previstos; consulte o desenho dimensional para posicionamento.
Conecte o M8 codificação A de 4 contatos e confira a pinagem e o esquema elétrico no datasheet antes de energizar.
Alimente o equipamento com 18 a 30 V DC e confirme que o master IO-Link utiliza porta classe A, se aplicável.
Configure a comunicação, o modo de saída e os parâmetros de comutação conforme a aplicação; verifique a leitura e os LEDs de status durante a partida.

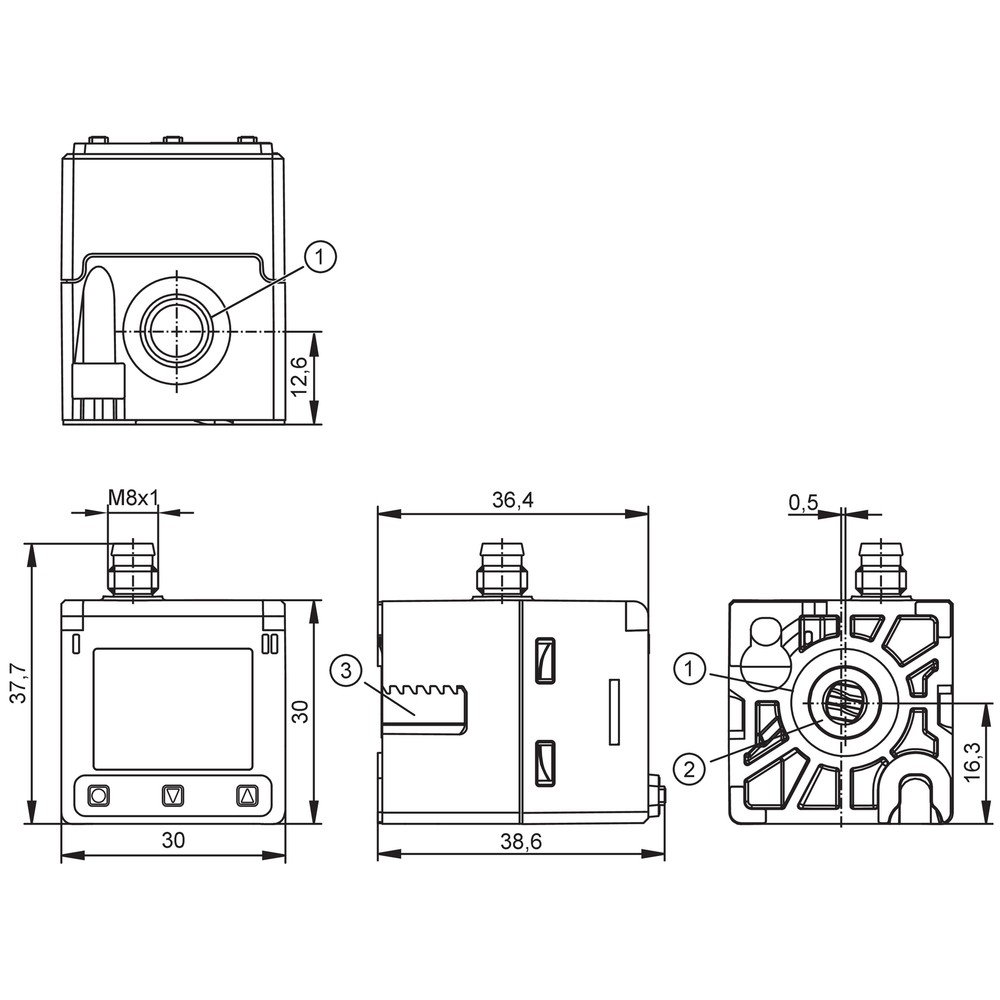

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 parafusos cilíndricos M3 x 8 mm

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem comunicação IO-Link.	Porta master incompatível com a classe exigida, configuração de comunicação inadequada ou conexão elétrica incorreta.	Confirme que a porta master é classe A, que o canal está configurado para IO-Link e que a conexão M8 segue a pinagem indicada no datasheet.
Saída de comutação não muda de estado no ponto esperado.	Ponto de comutação ou função de saída parametrizados para uma condição diferente da aplicação.	Leia os parâmetros configurados e compare o ponto de comutação e a função de abertura/fechamento com a lógica de controle.
Leitura de pressão ausente ou fora da faixa esperada.	Pressão do processo fora da faixa de medição, conexão de processo inadequada ou meio não validado para o sensor.	Verifique a pressão aplicada, a compatibilidade da rosca G 1/8 e o fluido utilizado; consulte o fabricante para meios diferentes dos indicados.
Sensor não inicia ou apresenta funcionamento intermitente.	Alimentação fora da faixa especificada, ligação incorreta ou proteção contra curto-circuito ativada por uma condição elétrica anormal.	Meça a alimentação no conector e confirme 18 a 30 V DC; inspecione a ligação e verifique se a carga da saída respeita o limite de corrente indicado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PQS812 em português (Datasheet) Desenho em escala (Desenho Dimensional) Página oficial do produto; consulte a documentação disponível (Manual)

PERGUNTAS FREQUENTES

O que é o PQS812 e para que tipo de aplicação serve?

É um sensor eletrônico IFM para medição de pressão relativa e vácuo em aplicações pneumáticas. A ficha indica uso com ar comprimido e nitrogênio.

Que conexão de processo e protocolo ele usa?

A conexão de processo é G 1/8 de rosca interna, em duas posições. Para comunicação, oferece IO-Link 1.1.3 e modo SIO.

Ele pode ser usado em processo acima de 10 bar?

A faixa de medição termina em 10 bar. Embora a ficha informe resistência à pressão de 15 bar e pressão mínima de ruptura de 20 bar, esses valores não ampliam a faixa de medição.

Posso usar o PQS812 com óleo ou outro fluido?

A ficha identifica ar comprimido e nitrogênio e condiciona o uso com outros meios a consulta. Confirme a compatibilidade dos materiais em contato com o fluido junto ao fabricante antes da aplicação.

O sensor está funcionando, mas não aparece no IO-Link; o que verifico?

Confirme o uso de uma porta master classe A e verifique a conexão e configuração IO-Link. Consulte o datasheet para conferir a pinagem do conector M8.

A saída não comuta no ponto esperado; preciso trocar o sensor?

Antes de substituir, verifique os parâmetros do ponto de comutação e a configuração de abertura/fechamento ou PNP/NPN. A ficha informa que essas funções são configuráveis.

É melhor comprar o sensor ou um kit de instalação?

O item informado é uma unidade do sensor e a ficha relaciona dois parafusos M3 x 8 mm como material incluído. Não há kit adicional listado; confira separadamente os conectores e demais componentes necessários à instalação.

Este modelo serve se a máquina usa outra rosca ou uma faixa de pressão maior?

A conexão declarada é G 1/8 interna e a faixa de medição é de -1 a 10 bar. Para outra rosca ou faixa, selecione uma configuração compatível com a instalação e os limites do processo.

Que cuidados devo tomar na instalação elétrica e mecânica?

Confira a rosca antes da montagem e valide a pinagem M8 no datasheet antes de energizar. Use alimentação de 18 a 30 V DC e, em IO-Link, uma porta master classe A.

Como confirmar a origem e a documentação técnica deste produto?

A ficha identifica a marca IFM e disponibiliza uma folha de dados oficial em português. Consulte o documento e a página oficial do PQS812 para confirmar a documentação aplicável.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação usada pelo sensor para troca de dados com um master compatível. (Ref.: Interface de comunicação)

Modo SIO

Modo de operação de saída de comutação indicado como disponível para o sensor. (Ref.: Modo SIO)

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: Tipo de pressão)

Histerese

Diferença entre os pontos de comutação na mudança de estado da saída, conforme o comportamento do sensor. (Ref.: Desvio de histerese)

Grau de proteção IP

Classificação do invólucro quanto à proteção contra ingresso de agentes externos, conforme a designação IP informada. (Ref.: Grau de proteção)

Ligações relacionadas com "PQS812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PQS812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
