Sensor de Pressão IFM PQC816

Pré-visualizar: PQC816 IFM - Sensor de Pressão ifm para Pneumática -1 a 1 bar IO-Link G 1/8

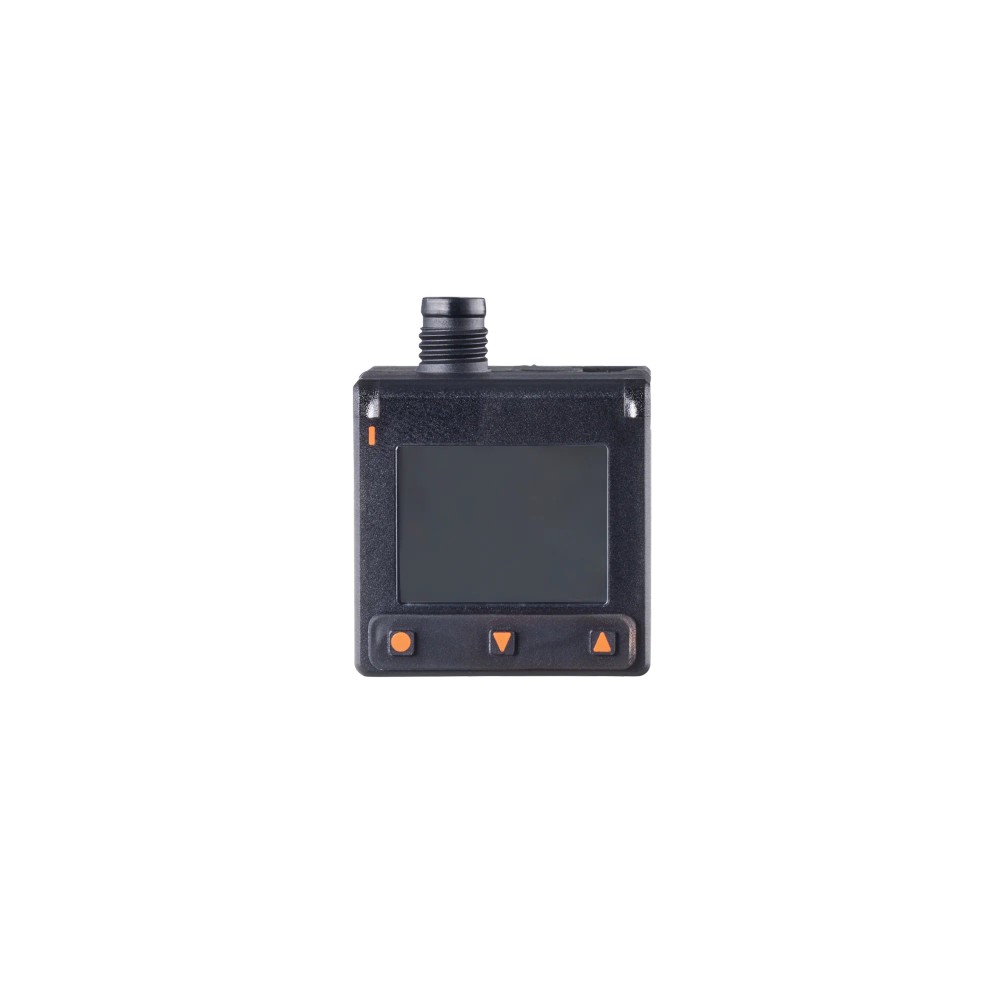

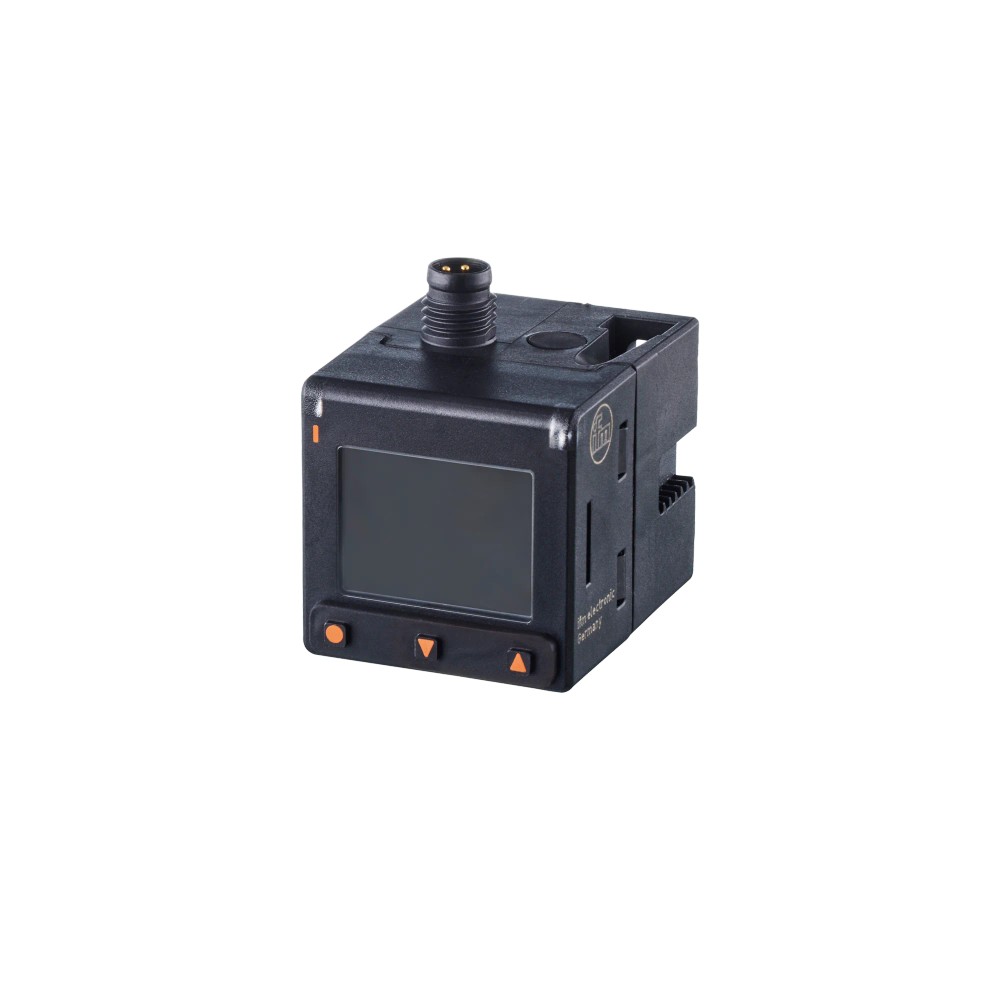

PQC816 IFM - Sensor de Pressão ifm para Pneumática -1 a 1 bar IO-Link G 1/8

Imagem meramente ilustrativa

R$ 1.177,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PQC816
EAN: 4021179348058
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PQC816 IFM - Sensor de Pressão ifm para Pneumática -1 a 1 bar IO-Link G 1/8"

Destaques do Produto

Faixa de Pressão

-1 a 1 bar

Conexão Processo

G 1/8

Interface

IO-Link

Grau de Proteção

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PQC816 - Pneumática -1 a 1 bar IO-Link G 1/8

O PQC816 é um sensor de pressão eletrônico de alta precisão projetado para monitorar sistemas pneumáticos industriais, operando na faixa de -1 a 1 bar. Equipado com display integrado, ele oferece versatilidade através de comunicações IO-Link, saídas analógicas e digitais configuráveis. É a solução robusta para automação que exige monitoramento de pressão relativa e vácuo em aplicações industriais.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	-1 a 1 bar
Conexão de Processo	G 1/8
Interface de Comunicação	IO-Link / Analógica / Digital
Grau de Proteção	IP 65
Tensão de Operação	18-30 V DC
Temperatura de Operação	0...60 °C
Dimensões	37,7 x 30 x 38,6 mm
MTTF	392 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos com ar comprimido.
Aplicações que requerem monitoramento de vácuo (-1 bar).
Redes de automação que utilizam o protocolo IO-Link.

⚠ Considere outro se precisa de:

Instalação em ambientes com vibrações superiores a 20g (DIN EN 60068-2-6).
Uso com fluidos incompatíveis com latão e PBT.
Aplicação em locais onde a temperatura ambiente exceda 60 °C.

APLICAÇÕES E USO

Monitoramento de pressão em linhas de ar comprimido industrial.
Detecção de vácuo em sistemas de manipulação por ventosas.
Integração com CLPs através de protocolo IO-Link para diagnósticos remotos.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PQC816 - Pneumática -1 a 1 bar IO-Link G 1/8, verifique estes pontos:

Quando escolher este produto

Escolha quando houver necessidade de monitoramento de vácuo ou pressão positiva até 1 bar em linhas pneumáticas com suporte a IO-Link.

Quando evitar este produto

Evite se a pressão do processo exceder a resistência máxima de 10 bar ou se o fluido for quimicamente incompatível com os materiais do sensor.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de Medição	-1...1 bar	Faixa nominal de operação do sensor.
Tipo de Pressão	Pressão relativa; vácuo	Modo de detecção de pressão.

Dados Elétricos
Tensão de Operação	18...30 V DC	Tensão necessária para alimentação.
Consumo de Corrente	< 30 mA	Corrente máxima absorvida.
Interface	IO-Link, 4-20 mA, 0-10 V	Sinais de comunicação e saída disponíveis.

Condições Ambientais
Grau de Proteção	IP 65	Resistência ambiental contra entrada de sólidos e líquidos.
Temperatura de Operação	0...60 °C	Faixa de temperatura ambiente permitida.

Dados Mecânicos
Conexão de Processo	G 1/8 rosca interna	Interface mecânica para o sistema pneumático.
Materiais em contato	PBT, FKM, latão, Silicone	Materiais resistentes aos fluidos do processo.

COMPATIBILIDADE

Comunicação

• IO-Link (COM3)

• 4-20 mA

• 0-10 V

• 1-5 V

Conexões

Elétrica 1 x M8 (codificação A, 4 polos)

Processo G 1/8 rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de ar comprimido industrial	✓	O sensor foi projetado para ar comprimido e gases inertes como nitrogênio.
Aplicações com fluidos corrosivos	✗	Materiais em contato (PBT, FKM, latão) não são quimicamente resistentes a ácidos ou corrosivos fortes.
Uso em sistemas de vácuo (-1 bar)	✓	O sensor atende a faixa de -1...1 bar, sendo ideal para vácuo.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PQC816 - Pneumática -1 a 1 bar IO-Link G 1/8

Despressurize completamente o sistema antes da instalação.
Verifique se o orifício de conexão G 1/8 está limpo e livre de detritos.
Aplique o vedante apropriado na rosca conforme a norma.
Rosqueie o sensor manualmente e finalize o aperto com chave adequada.
Conecte o conector M8 seguindo o diagrama de pinagem do datasheet.
Após a energização, verifique o display para confirmar a leitura de pressão inicial.

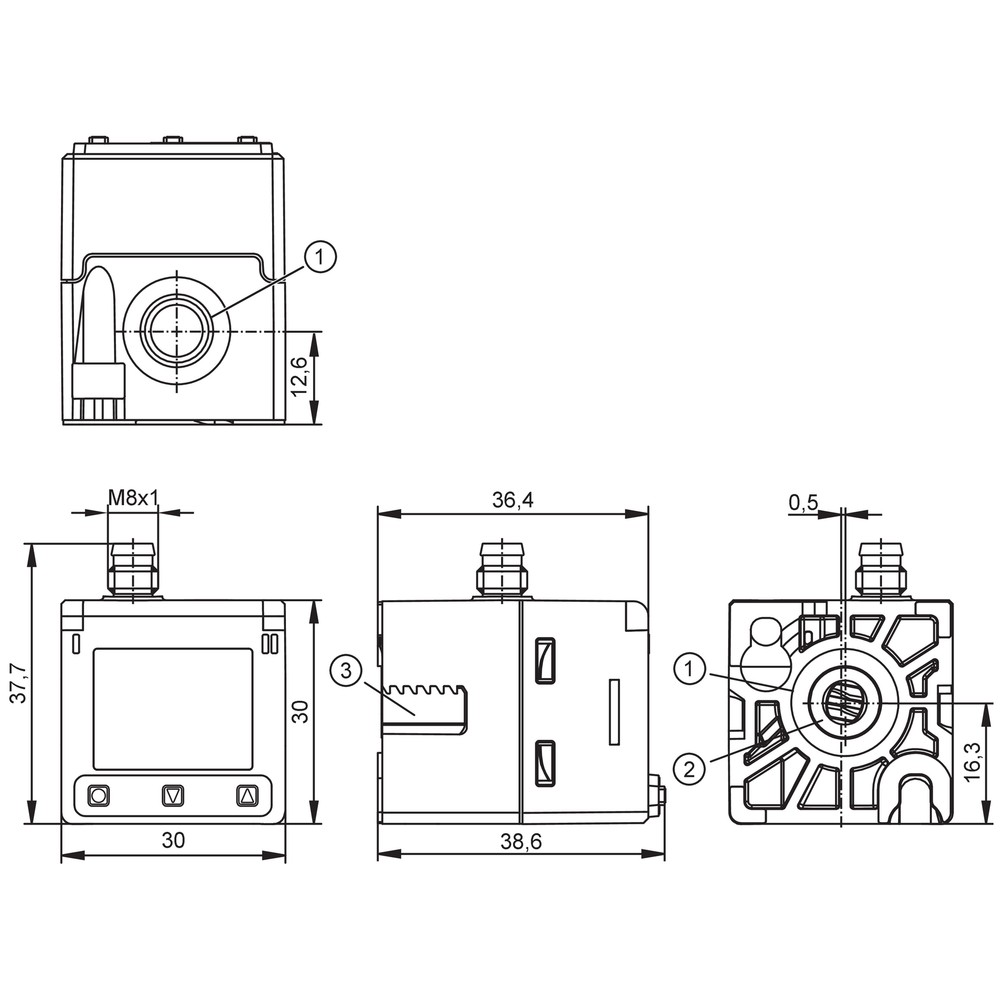

Desenho Dimensional Pinagem

ACESSÓRIOS

2 x Parafuso cilíndrico (M3 x 8 mm)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou apresenta interrupção de sinal.	Conexão elétrica frouxa ou oxidação no conector M8.	Verifique a integridade dos pinos e o aperto do conector M8.
Leitura de pressão inconsistente ou perda de pressão no sistema.	Vazamento na rosca de processo.	Verifique o vedante na conexão G 1/8 e o aperto mecânico.
O display não acende ou apresenta erro de hardware.	Tensão de alimentação fora da faixa nominal (18-30V DC).	Use um multímetro para medir a tensão nos pinos de alimentação.
O valor lido pelo CLP não condiz com a pressão real.	Configuração incorreta do parâmetro de escala no IO-Link.	Verifique os parâmetros de escala (SP1, rP1) via software de parametrização.

DOCUMENTAÇÃO TÉCNICA

Datasheet PQC816 (Datasheet)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PQC816 e qual a sua principal finalidade?

O PQC816 é um sensor de pressão eletrônico com display, projetado para monitoramento de pressão relativa e vácuo em sistemas pneumáticos industriais.

O que acompanha o produto na embalagem?

O sensor acompanha 2 parafusos cilíndricos (M3 x 8 mm) para montagem e o manual de instruções.

Existem restrições de uso para este sensor?

Este sensor não deve ser utilizado em aplicações que envolvam fluidos corrosivos ou agressivos que não sejam compatíveis com PBT, FKM, latão ou silicone.

Posso utilizar este sensor em sistemas hidráulicos com óleo?

O sensor é voltado para ar comprimido e nitrogênio (N2); não é compatível com fluidos hidráulicos de alta viscosidade ou líquidos inflamáveis.

O que fazer se o sensor apresentar leitura instável?

Sintomas como leituras instáveis ou erros de 'processo fora da faixa' podem indicar falta de aterramento ou degradação na conexão elétrica M8.

Como diagnosticar falhas de leitura no sensor?

Verifique primeiramente a integridade dos contatos banhados a ouro e o aperto da conexão G 1/8, pois vazamentos de ar causam desvios imediatos na medição.

Por que escolher o PQC816 em vez de um sensor analógico convencional?

O PQC816 oferece IO-Link e saídas configuráveis, sendo superior para integração em Indústria 4.0 comparado a sensores puramente analógicos que não permitem parametrização remota.

Devo comprar este modelo ou um sensor de pressão analógico simples?

A escolha depende da necessidade de comunicação digital (IO-Link) e da faixa de pressão. Se sua aplicação exige integração com CLP moderno, o PQC816 é a escolha técnica indicada.

Quais cuidados tomar ao instalar o sensor?

Certifique-se de que o sistema esteja despressurizado antes da instalação mecânica e que a conexão elétrica M8 esteja livre de umidade para evitar curto-circuito.

O sensor pode ser lavado com mangueira ou jato de água?

O produto possui grau de proteção IP 65, o que garante resistência contra jatos de água de baixa pressão, mas não permite imersão total em líquidos.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite a troca bidirecional de dados entre sensores e mestres.

Pressão Relativa

Medição de pressão em relação à pressão atmosférica ambiente.

G 1/8

Padrão de rosca cilíndrica (BSP) para conexão de processo conforme norma industrial.

MTTF

Tempo médio até a falha (Mean Time To Failure), indicando a confiabilidade estatística do dispositivo (392 anos).

IP 65

Grau de proteção contra poeira e jatos de água (Ref.: EN 60529).
