Sensor de Pressão IFM PQC812 - Pneumática IO-Link

Pré-visualizar: PQC812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link

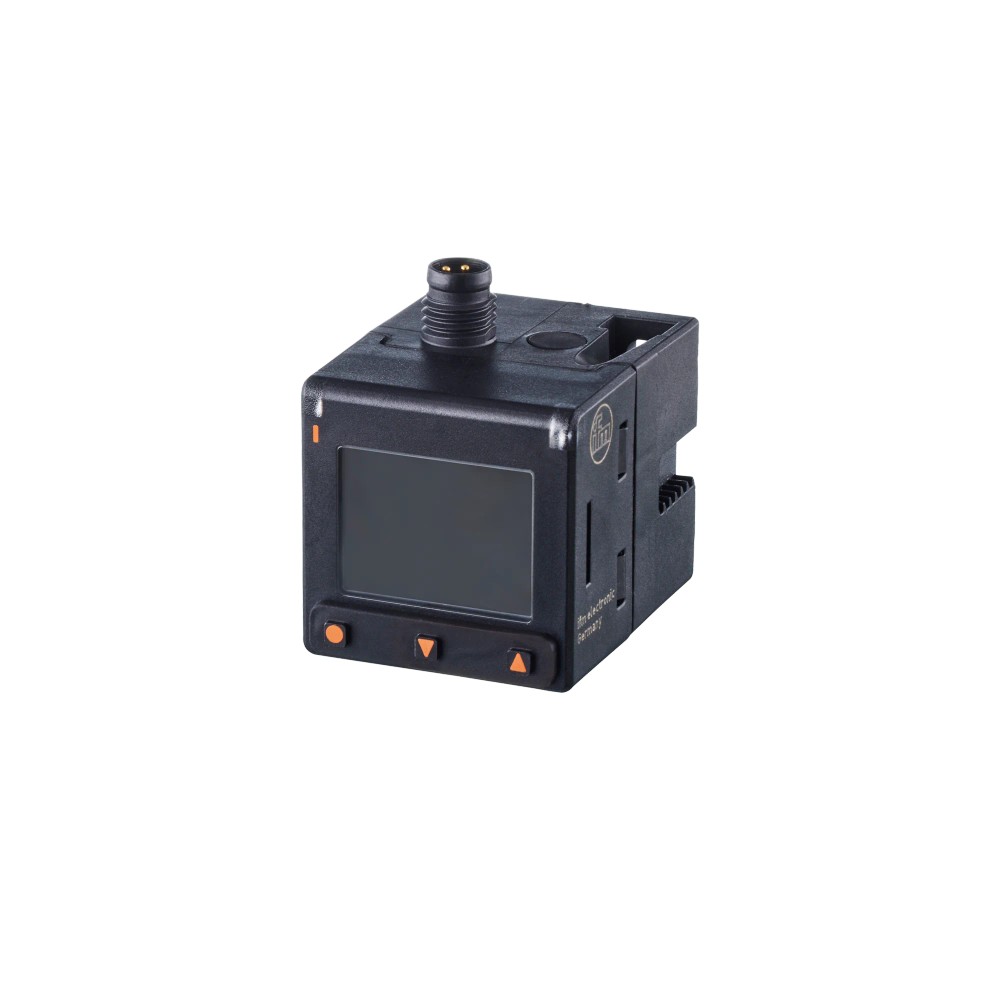

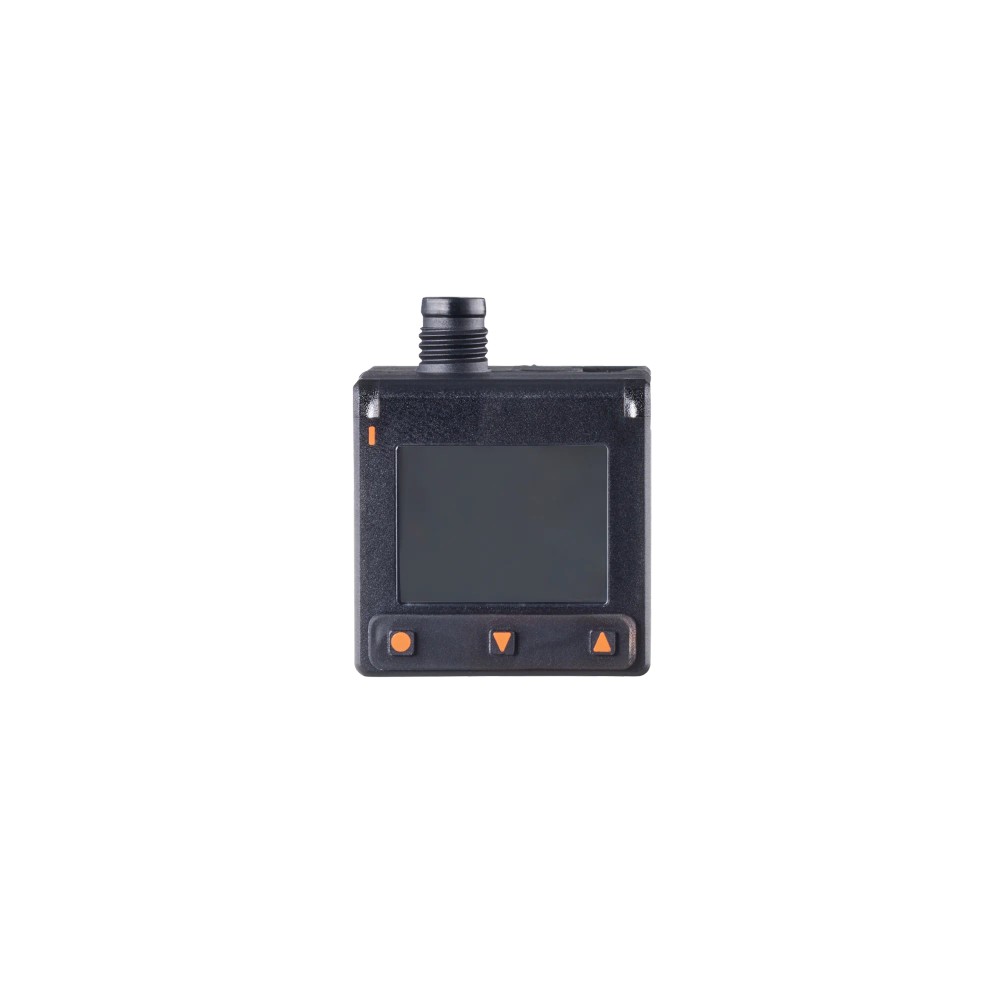

PQC812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 1.177,56

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PQC812
EAN: 4021179348003
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PQC812 IFM - Sensor de Pressão IFM para Pneumática -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de medição

-1 a 10 bar

Conexão de processo

G 1/8, rosca interna

Comunicação

IO-Link

Saída analógica

4...20 mA ou 0...10 / 1...5 V, configurável

Conexão elétrica

1 x M8, codificação A, 4 contatos

Temperatura de operação

0...60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PQC812 para Pneumática, -1 a 10 bar, IO-Link

O IFM PQC812 é um sensor eletrônico de pressão para aplicações pneumáticas, com medição de pressão relativa e vácuo. Sua faixa de medição é de -1 a 10 bar, e oferece comunicação IO-Link, saída analógica configurável e saída de comutação. Possui display digital com três botões e conexão de processo G 1/8 com rosca interna.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PQC812
Aplicação	Pneumática
Faixa de medição	-1 a 10 bar; -0,1 a 1 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/8, rosca interna
Comunicação	IO-Link, revisão 1.1.3
Saídas analógicas	4...20 mA e 0...10 / 1...5 V, invertíveis e com escala ajustável
Alimentação	18...30 V DC
Temperatura de operação	0...60 °C
Grau de proteção	IP 65

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos que exijam medição de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar.
Instalações com conexão de processo G 1/8 de rosca interna e alimentação entre 18 e 30 V DC.
Aplicações que utilizem IO-Link ou uma saída analógica configurável de corrente ou tensão.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação ultrapasse a faixa de medição especificada ou os limites de resistência à pressão e ao vácuo informados na ficha.
Instalações com temperatura de operação ou do fluido fora de 0...60 °C.
Montagens cujo processo exija conexão diferente de G 1/8 com rosca interna, sem adaptador compatível devidamente especificado.

APLICAÇÕES E USO

Aplicação documentada: medição de pressão em sistemas pneumáticos, incluindo ar comprimido e nitrogênio, dentro da faixa especificada e com temperatura do fluido entre 0 e 60 °C.
Possibilidade de integração: transmissão de valor de processo por IO-Link quando o sistema de automação utiliza a revisão e o modo de comunicação informados na ficha; validar configuração e compatibilidade do mestre IO-Link.
Possibilidade de integração: utilização da saída analógica de corrente ou tensão conforme a entrada disponível no controlador; selecionar e configurar o sinal de acordo com os requisitos do sistema.
Limitação: a ficha não declara aplicação para fluidos diferentes dos indicados nem uso fora dos limites de pressão, temperatura e conexão especificados.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PQC812 para Pneumática, -1 a 10 bar, IO-Link, verifique estes pontos:

Escolha o PQC812 quando

A instalação for pneumática, exigir leitura de pressão relativa ou vácuo na faixa de -1 a 10 bar e aceitar conexão de processo G 1/8 com rosca interna. Considere também a alimentação de 18...30 V DC e a temperatura de operação de 0...60 °C.

Avalie outra configuração quando

O sistema não aceitar a conexão G 1/8 interna, exigir faixa ou temperatura fora dos limites especificados, ou necessitar de um tipo de saída diferente das opções disponíveis. Confirme os requisitos do controlador antes de selecionar sinal analógico, saída de comutação ou IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PQC812	Código do produto indicado no anúncio e na ficha técnica.
Tipo de produto	Sensor de pressão eletrônico para pneumática	Aplicação declarada pelo fabricante.
Aplicação industrial	Aplicações pneumáticas	Uso indicado na ficha.
Substâncias	Ar comprimido; nitrogênio (N2)	Substâncias informadas na ficha do fabricante.
Tipo de pressão	Pressão relativa; vácuo	Modos de pressão informados.

Faixa de medição e limites de pressão
Alcance de medição	-1...10 bar / -0,1...1 MPa	Faixa nominal de medição declarada.
Resistência à pressão	15 bar / 1,5 MPa	Limite de resistência à pressão informado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência contra vácuo informado na ficha.
Pressão mínima de ruptura	20 bar / 2 MPa	Valor mínimo de pressão de ruptura indicado na ficha; não corresponde à faixa de medição.
Ciclos de pressão mínimos	50 milhões	Quantidade mínima informada pelo fabricante.

Dados elétricos
Tensão de operação	18...30 V DC	Intervalo de alimentação especificado.
Consumo de corrente	< 30 mA	Consumo indicado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio e valor mínimo informados.

Conexões
Conexão de processo	G 1/8, rosca interna; indicada como 2x na ficha técnica	Interface mecânica com o processo.
Conexão elétrica	1 x M8; codificação A; 4 contatos	Conector especificado para a ligação elétrica.
Material dos contatos	Dourado	A ficha informa contatos banhados a ouro.

Saídas e sinais
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Tipos de sinal indicados como configuráveis.
Função elétrica	PNP/NPN, configuráveis	Configuração indicada na ficha; verificar requisitos do sistema conectado.
Quantidade de saídas digitais	1	Quantidade declarada.
Quantidade de saídas analógicas	1	Quantidade declarada.
Corrente da saída analógica	4...20 mA, invertível; escala ajustável	Opção de sinal analógico indicada pelo fabricante.
Tensão da saída analógica	0...10 V / 1...5 V, invertível; escala ajustável	Opções de sinal analógico indicadas pelo fabricante.
Frequência de comutação DC	< 170 Hz	Limite de frequência especificado para comutação DC.
Status de chaveamento	1 x LED, amarelo	Indicação visual de estado informada.

Interface e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação declarado.
Revisão IO-Link	1.1.3	Revisão informada na ficha técnica.
Tipo de transferência	COM3 (230,4 kBaud)	Modo e taxa de transferência especificados.
Watchdog integrado	Sim	Recurso indicado na ficha.

Display e operação
Display	Display 1", 128 x 96 pixels	Dimensão e resolução indicadas nos dados do fabricante.
Interface de operação	Display digital com três botões de navegação	Interface descrita nos atributos do anúncio.
Unidades do display	bar; MPa; mmHg; kgf/cm²	Unidades disponíveis informadas na ficha.
Display rotativo/desligável	Rotativo/desligável	Característica descrita no catálogo do produto.

Tempos de resposta
Retardo de prontidão	0,3 s	Tempo declarado para prontidão.

Condições ambientais
Temperatura ambiente	0...60 °C	Intervalo de temperatura ambiente de operação.
Temperatura do fluido	0...60 °C	Intervalo de temperatura do fluido especificado.
Temperatura de armazenamento	-25...85 °C	Faixa de temperatura para armazenamento.
Grau de proteção	IP 65	Grau de proteção indicado na ficha; observar as condições de montagem e conexão do fabricante.

Dados mecânicos e materiais
Formato	Cúbico compacto; invólucro retangular	Descrição de formato e invólucro informada nos dados do produto.
Dimensões	37,7 x 30 x 38,6 mm	Dimensões informadas na ficha.
Peso	52,3 g	Peso indicado nos dados do fabricante.
Materiais	PBT; PC; TPE; NBR; FKM; latão; silicone revestido	Materiais listados para o produto.
Materiais em contato com o fluido	PBT; FKM; latão; silicone revestido	Materiais de contato com o fluido indicados na ficha.
Cor	Preto	Cor declarada no anúncio.

Aprovações e dados regulatórios
Número do arquivo UL	E174189	Identificação de arquivo UL informada na ficha.
Número de aprovação UL	J067	Identificação de aprovação UL informada na ficha.
NCM	9026.20.90	Classificação fiscal fornecida nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.3; tipo de transferência COM3 (230,4 kBaud).

• Saídas configuráveis: sinal de comutação e sinal analógico; a ficha indica função elétrica PNP/NPN configurável.

• Saída analógica configurável em 4...20 mA ou 0...10 / 1...5 V, invertível e com escala ajustável.

Conexões

Elétrica Conector M8, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC; consumo de corrente inferior a 30 mA. A ficha indica proteção contra inversão de polaridade. Validar a pinagem no documento técnico do fabricante antes da ligação.

Processo Conexão de processo G 1/8 com rosca interna; a ficha informa conexão de rosca G 1/8 interna (2x).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema pneumático com pressão medida entre -1 e 10 bar e processo com conexão G 1/8 interna.	✓	A aplicação, a faixa e a conexão correspondem aos dados informados para o produto.
Controlador com entrada analógica de corrente 4...20 mA ou tensão 0...10 / 1...5 V.	✓	Esses sinais analógicos são indicados na ficha como configuráveis, invertíveis e com escala ajustável.
Rede de automação que utiliza IO-Link revisão 1.1.3 e COM3.	✓	A ficha informa IO-Link 1.1.3 e taxa de transferência COM3 de 230,4 kBaud.
Instalação com conector elétrico M8, codificação A, 4 contatos.	✓	Essa é a conexão elétrica declarada para o PQC812; a compatibilidade de pinagem deve ser confirmada no documento do fabricante.
Processo que requer conexão diferente de G 1/8 interna, alimentação fora de 18...30 V DC ou temperatura de operação fora de 0...60 °C.	✗	Esses requisitos diferem das especificações indicadas para o produto.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PQC812 para Pneumática, -1 a 10 bar, IO-Link

Confirme antes da montagem que a faixa de pressão, a temperatura do processo e a conexão G 1/8 interna atendem aos requisitos da instalação.
Despressurize e isole o trecho do sistema pneumático antes de instalar ou remover o sensor.
Instale o sensor na conexão de processo compatível, evitando aplicar esforço indevido ao corpo ou ao conector.
Fixe o equipamento conforme a configuração mecânica prevista; a ficha informa que estão incluídos dois parafusos cilíndricos M3 x 8 mm.
Conecte o cabo ao conector M8 codificação A de 4 contatos e confirme a pinagem no documento técnico do fabricante antes de energizar.
Alimente o sensor dentro do intervalo de 18...30 V DC e configure a saída, a escala e a unidade de leitura conforme a aplicação e o controlador.

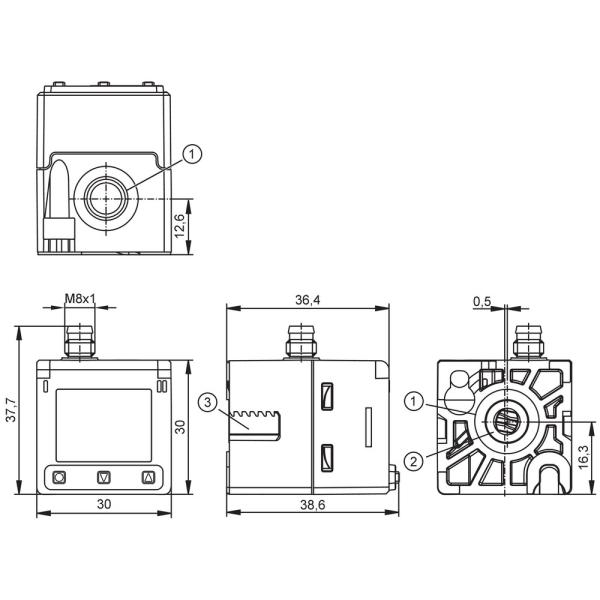

Desenho Dimensional

ACESSÓRIOS

2 parafusos cilíndricos M3 x 8 mm.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação fora do intervalo especificado, ligação elétrica incorreta ou configuração de saída incompatível com a entrada do controlador.	Meça a alimentação nos terminais conforme a documentação de ligação e confira a configuração PNP/NPN ou analógica e a pinagem no datasheet.
O valor analógico permanece fixo ou não corresponde à pressão aplicada.	Tipo de sinal ou escala configurados de forma diferente da entrada do controlador; a saída pode estar configurada para corrente ou tensão.	Confira se o sensor e o controlador usam o mesmo tipo de saída e verifique os parâmetros de escala e inversão configurados.
A comunicação IO-Link não é estabelecida.	Configuração do mestre, conexão elétrica ou parâmetros de comunicação incompatíveis com os dados do sensor.	Confirme a ligação e os parâmetros IO-Link, incluindo revisão 1.1.3 e COM3 (230,4 kBaud), consultando a documentação do fabricante.
A leitura apresenta desvio ou instabilidade em relação ao processo.	Condição de pressão, temperatura ou instalação fora dos limites informados, ou configuração inadequada da escala/unidade.	Compare a pressão e a temperatura do processo com os limites especificados e confira a unidade e a escala configuradas no display e na saída.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PQC812 em português (Datasheet) Desenho em escala PQC812 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PQC812 e para que tipo de sistema ele serve?

É um sensor eletrônico IFM para medir pressão relativa e vácuo em aplicações pneumáticas. A ficha também indica ar comprimido e nitrogênio como substâncias.

Que conexões e sinais o sensor oferece?

A conexão de processo é G 1/8 com rosca interna, e a conexão elétrica é M8 codificação A, com 4 contatos. A ficha indica IO-Link e saídas analógicas configuráveis de corrente ou tensão, além de sinal de comutação.

O que acompanha o produto?

A ficha informa a inclusão de dois parafusos cilíndricos M3 x 8 mm. Não há outros acessórios listados nos dados fornecidos.

Este sensor funciona em uma instalação que exige pressão acima de 10 bar?

A faixa de medição declarada termina em 10 bar, portanto a ficha não especifica medição acima desse valor. A resistência à pressão informada não deve ser interpretada como faixa de medição.

Posso usar o PQC812 com conexão de processo diferente de G 1/8 interna?

A conexão informada é G 1/8 com rosca interna. Para outra interface mecânica, confirme a compatibilidade de montagem antes da compra; a ficha não especifica adaptadores.

O sensor está alimentado, mas o PLC não mostra a pressão. O que devo verificar?

Confira a pinagem e o sinal selecionado no sensor, como corrente, tensão ou comutação, e compare com a entrada do PLC. Verifique também se a alimentação está dentro de 18...30 V DC.

O valor exibido não coincide com o sinal recebido pelo controlador; o que pode estar acontecendo?

Uma diferença de escala, unidade ou configuração de inversão entre o sensor e o controlador pode causar leituras diferentes. Compare os parâmetros configurados nos dois equipamentos antes de substituir o sensor.

Devo escolher a saída analógica ou IO-Link?

Escolha a saída analógica se a entrada do controlador aceitar 4...20 mA ou 0...10 / 1...5 V. Use IO-Link quando a infraestrutura de automação oferecer suporte ao protocolo e aos parâmetros informados na ficha.

Como faço a instalação elétrica sem risco de ligar os contatos incorretamente?

Use o conector M8 codificação A de 4 contatos e confirme a pinagem no datasheet do fabricante antes de energizar. A ficha fornecida não detalha a correspondência dos pinos.

O produto tem garantia ou procedência especificada na ficha?

Os dados técnicos fornecidos não especificam condições de garantia ou procedência. Consulte as informações comerciais do fornecedor para esses detalhes.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; o PQC812 declara medição de pressão relativa. (Ref.: Tipo de pressão: pressão relativa; vácuo)

Vácuo

Condição de pressão abaixo da pressão ambiente, incluída entre os tipos de pressão indicados para o sensor. (Ref.: Resistência contra vácuo: -1000 mbar / -0,1 MPa)

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: Revisão IO-Link 1.1.3; COM3, 230,4 kBaud)

Saída analógica

Sinal elétrico proporcional configurável para transmissão da medição a uma entrada compatível. (Ref.: 4...20 mA; 0...10 / 1...5 V)

Grau de proteção IP

Classificação de proteção do invólucro conforme a designação IP informada pelo fabricante. (Ref.: Grau de proteção IP 65)
