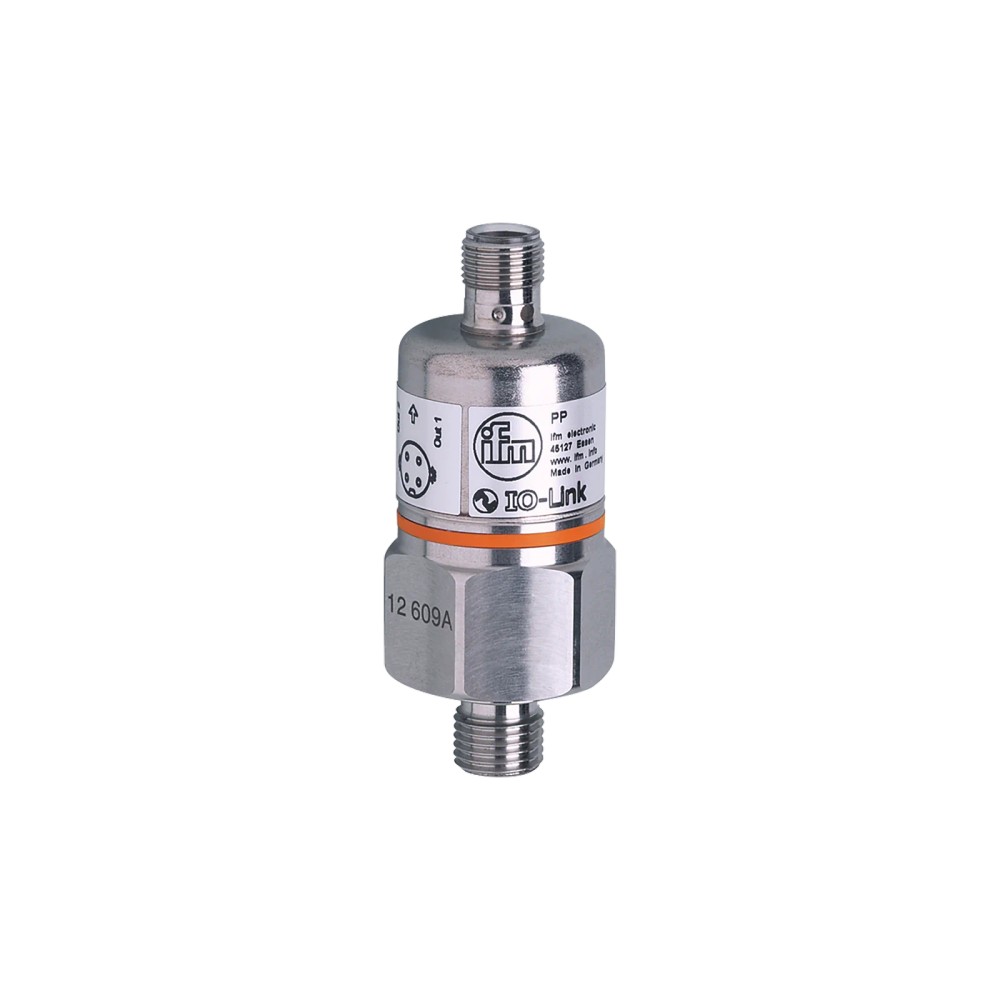

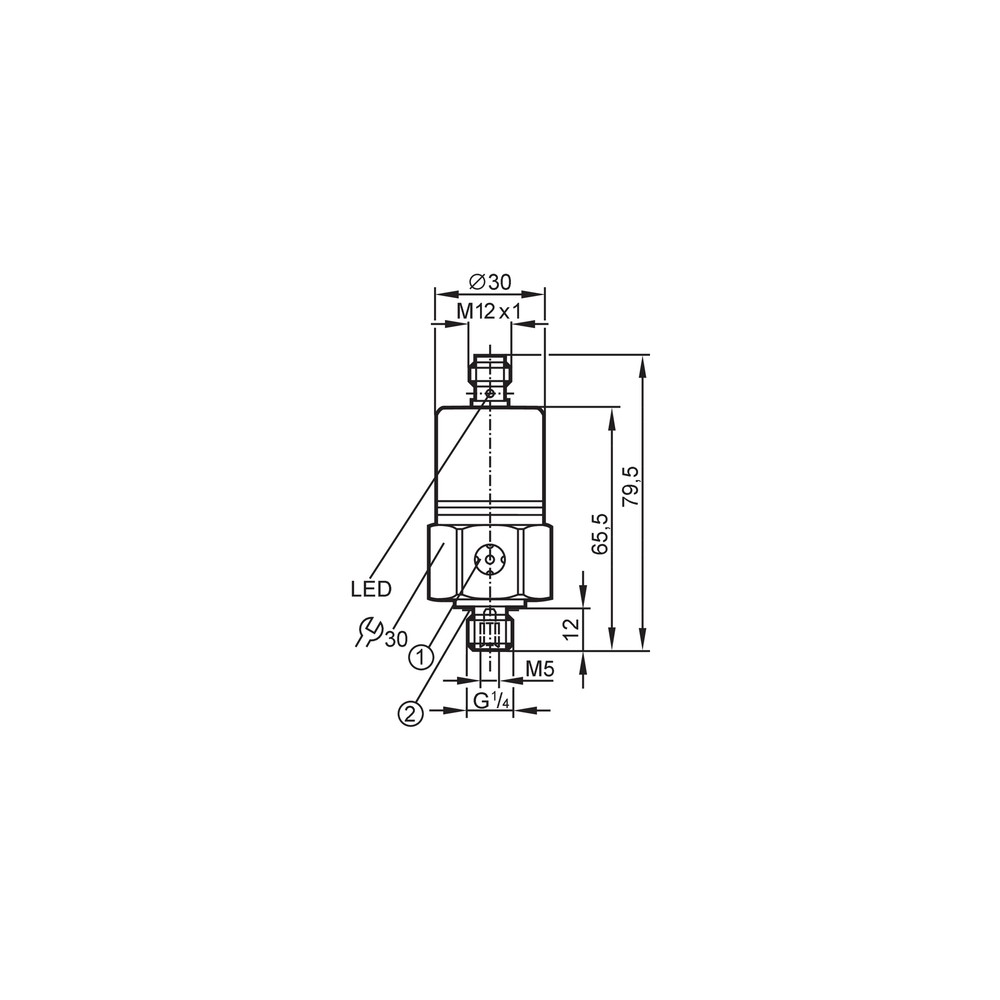

Sobre o PP7556 IFM - Pressostato Eletrônico IFM Indústria e Ferroviário 0-2,5 bar Cerâmica IO-Link
O PP7556 da IFM é um pressostato eletrônico de alta precisão com célula de medição cerâmica, desenvolvido para o controle de pressão relativa em ambientes industriais e ferroviários exigentes. Com capacidade de medição de 0 a 2,5 bar, o sensor oferece versatilidade operacional através de duas saídas digitais e comunicação IO-Link. Sua robusta construção em aço inoxidável e vedação IP 68 garantem confiabilidade sob condições severas de vibração e umidade.
PRINCIPAIS ESPECIFICAÇÕES
| Tecnologia | Célula de Cerâmica |
| Faixa | 0 - 2,5 bar |
| Sinal de Saída | 2x Digital / IO-Link |
| Conexão Processo | G 1/4 |
| Proteção IP | IP 68 |
| Conexão Elétrica | M12, 4 polos |
| Temperatura | -25...90 °C |
| MTTF | 310 anos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Sistemas hidráulicos móveis
- Aplicações ferroviárias conforme norma EN 50155
- Sistemas de automação industrial
- Monitoramento de fluidos neutros
⚠ Considere outro se precisa de:
- Fluidos agressivos que corroem aço inoxidável 1.4301, cerâmica ou FKM
- Pressões de sistema excedendo 20 bar
- Ambientes com temperaturas abaixo de -25 °C ou acima de 90 °C
APLICAÇÕES E USO
- Monitoramento de pressão em circuitos hidráulicos de máquinas móveis (tratores, escavadeiras).
- Sistemas de frenagem e pneumática em aplicações ferroviárias (Certificação EN 50155).
- Automação industrial para controle de fluidos líquidos e gasosos compatíveis com cerâmica e aço inox.
- Processos que exigem alta repetibilidade (< ± 0,1%) e diagnóstico remoto via IO-Link.
COMO ESCOLHER
Antes de comprar o PP7556 IFM - Pressostato Eletrônico IFM Indústria e Ferroviário 0-2,5 bar Cerâmica IO-Link, verifique estes pontos:
ESPECIFICAÇÕES TÉCNICAS
| Dados de medição | ||
|---|---|---|
| Tecnologia de medição | Célula de cerâmica | Princípio de detecção de pressão |
| Tipo de pressão | Pressão relativa | Referência de medição |
| Faixa de medição | 0...2,5 bar | Limite operacional nominal |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 9,6...36 V DC | Faixa de alimentação DC |
| Sinal de saída | 2 x Saídas Digitais; IO-Link | Protocolo e sinal de comutação |
| Consumo de corrente | < 45 mA | Consumo elétrico nominal |
| Dados mecânicos | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa | Interface mecânica |
| Materiais | Aço inox 1.4301; cerâmica; FKM | Materiais em contato com o fluído |
| Grau de proteção | IP 68 | Resistência a entrada de sólidos e líquidos |
| Condições ambientais | ||
|---|---|---|
| Temperatura de operação | -25...90 °C | Limite ambiental de uso |
| Aplicações ferroviárias | DIN EN 50155 Klasse T3, C1, S1 | Norma de certificação |
COMPATIBILIDADE
Comunicação
Conexões
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes com alta vibração (Ferroviário) | ✓ | Certificado EN 50155 e alta resistência a choques. |
| Aplicações de vácuo extremo | ✗ | O sensor é calibrado para pressão relativa positiva (0-2,5 bar). |
| Sistemas IO-Link padrão | ✓ | Compatível com Master Port Classe A. |
INSTALAÇÃO
Como instalar o PP7556 IFM - Pressostato Eletrônico IFM Indústria e Ferroviário 0-2,5 bar Cerâmica IO-Link
- Verificar compatibilidade da rosca G 1/4 no ponto de medição.
- Limpar as superfícies de vedação para garantir a estanqueidade.
- Rosquear o sensor manualmente e finalizar com chave de aperto, evitando força excessiva.
- Conectar o cabo M12 de 4 pinos, garantindo o encaixe correto do conector.
- Configurar os parâmetros via software se estiver utilizando modo IO-Link.
- Verificar os indicadores de LED verde (operação) e amarelo (status de chaveamento).
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O sensor não responde ou não acende os LEDs de status | Conexão elétrica frouxa ou cabo rompido | Verificar continuidade do cabo M12 e tensão de entrada no pino 1 e 3 |
| Leitura travada ou desvio constante do valor real | Excesso de pressão (pico de pressão) danificando o diafragma | Confirmar se a pressão de operação não excedeu os 20 bar (resistência à pressão) |
| Sinal de saída não atua conforme esperado no CLP | Falha na parametrização IO-Link | Verificar o DeviceID e as configurações da porta M12 no software de configuração do Master IO-Link |
| Fluido presente na rosca ou perda de pressão do sistema | Vazamento na conexão mecânica (G 1/4) | Inspeccionar o torque da rosca e o estado da vedação |
