Pressostato IFM PP7554 - Cerâmica e IO-Link

Pré-visualizar: PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link

PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link

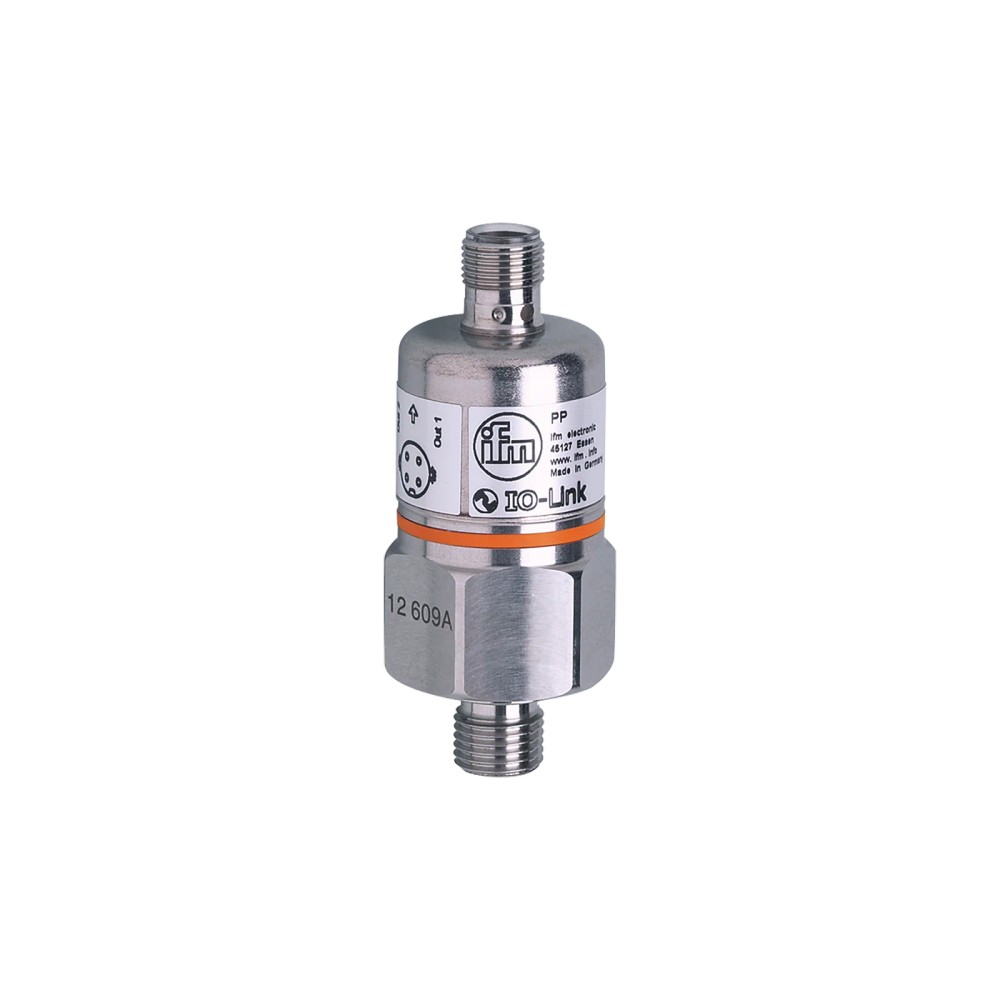

Imagem meramente ilustrativa

R$ 2.739,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PP7554
EAN: 4021179189705
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de medição

-1 a 10 bar

Conexão de processo

G 1/4 externa

Saídas

2 digitais, configuráveis

Interface

IO-Link e modo SIO

Alimentação

9,6 a 36 V DC; para operação de comunicação, 18 a 32 V

Conexão elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link

O PP7554 é um pressostato com célula de medição de cerâmica para monitorar pressão relativa e vácuo em aplicações móveis, industriais e ferroviárias. Mede de -1 a 10 bar e dispõe de duas saídas digitais configuráveis, além de comunicação IO-Link. Sua conexão de processo é G 1/4 externa e o grau de proteção informado é IP 68, sob as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Pressostato com célula de medição de cerâmica
Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	2 saídas digitais configuráveis
Comunicação	IO-Link; modo SIO disponível
Conexão de processo	G 1/4 rosca externa
Temperatura de operação	-25 a 90 °C
Grau de proteção	IP 68: condição informada de 7 dias, 1 m de profundidade e 0,1 bar
Conexão elétrica	1 x M12, codificação A, 4 contatos
Dimensões e peso	Ø 30 mm x 79,5 mm; 226 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento e chaveamento de pressão relativa ou vácuo dentro da faixa de -1 a 10 bar.
Aplicações móveis, industriais e ferroviárias, conforme aplicações indicadas na ficha.
Instalações que utilizem conexão de processo G 1/4 externa e conexão elétrica M12 A-coded de 4 contatos.
Sistemas que aceitem duas saídas digitais configuráveis ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de operação ultrapasse a faixa de medição de -1 a 10 bar; a resistência à pressão de 75 bar não amplia a faixa de medição.
Instalações que exijam conexão de processo diferente de G 1/4 externa sem adaptador compatível, cuja seleção não está especificada nesta ficha.
Aplicações elétricas que não atendam à alimentação informada ou que exijam uma interface diferente de IO-Link/modo SIO e das saídas digitais disponíveis.
Uso fora da temperatura de operação de -25 a 90 °C.

APLICAÇÕES E USO

Aplicação comprovada: monitoramento de pressão em máquinas móveis, conforme a aplicação indicada nos dados do produto; operar dentro da faixa de -1 a 10 bar e da temperatura especificada.
Aplicação comprovada: uso em instalações industriais para monitoramento e chaveamento de pressão ou vácuo, com fluidos líquidos ou gasosos indicados na ficha; verificar a compatibilidade química dos materiais molhados com o fluido específico.
Aplicação comprovada: aplicações ferroviárias; a ficha lista DIN EN 50155 classes T3, C1 e S1 e ensaios de choque e vibração associados. Verifique os requisitos completos do sistema ferroviário.
Possibilidade inferida: integração a um sistema de aquisição IO-Link para leitura e parametrização. A adequação depende de mestre compatível com IO-Link revisão 1.0 e COM2, além das condições de alimentação indicadas.
Limitação operacional: a classificação IP 68 foi informada para 7 dias a 1 m de profundidade de água e 0,1 bar; não estenda essa condição a outras profundidades ou durações sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link, verifique estes pontos:

Escolha o PP7554 quando

A variável a monitorar for pressão relativa ou vácuo entre -1 e 10 bar, houver necessidade de duas saídas digitais configuráveis ou IO-Link e a instalação aceitar rosca externa G 1/4.

Verifique a interface elétrica antes da compra

Confirme a alimentação disponível, o conector M12 A-coded de 4 contatos e a necessidade de IO-Link ou modo SIO. A compatibilidade mecânica da rosca não confirma compatibilidade elétrica.

Considere outra faixa ou conexão quando

O ponto de operação necessário estiver fora de -1 a 10 bar ou a conexão de processo exigida for diferente de G 1/4 externa. A ficha não especifica um modelo alternativo; compare os requisitos com o catálogo do fabricante.

Avalie as condições do ambiente

Confirme que a temperatura de operação está entre -25 e 90 °C e avalie a condição exata associada ao IP 68: 7 dias, 1 m de profundidade de água e 0,1 bar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Pressostato com célula de medição de cerâmica	Identificação do princípio de medição e da categoria do componente.
Marca	IFM	Fabricante indicado no anúncio.
Modelo / SKU / part number	PP7554	Código do produto para identificação e consulta técnica.
GTIN	4021179189705	Identificador comercial informado na ficha.
Aplicações indicadas	Aplicações móveis, industriais e ferroviárias	Cenários de aplicação declarados na descrição do produto.
Fluidos	Fluidos líquidos e gasosos	Meios indicados nos dados do produto; confirme a compatibilidade química dos materiais com o fluido específico.

Faixa de medição e pressão
Faixa de medição	-1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa	Faixa nominal informada para medição.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão indicados para o sensor.
Ponto de chaveamento (SP)	-0,9 a 10 bar; -13 a 145 psi; -0,09 a 1 MPa	Intervalo de ajuste do ponto de chaveamento.
Ponto de rearme (rP)	-0,95 a 9,95 bar; -14 a 144 psi; -0,095 a 0,995 MPa	Intervalo de ajuste do ponto de rearme.
Resistência à pressão	75 bar; 1087 psi; 7,5 MPa	Limite de resistência à pressão indicado; não representa faixa de medição.
Pressão mínima de ruptura	150 bar; 2175 psi; 15 MPa	Valor mínimo de pressão de ruptura declarado.

Dados elétricos e alimentação
Tensão de operação	9,6 a 36 V DC	Faixa de alimentação especificada.
Tensão para operação de comunicação	18 a 32 V DC	Faixa indicada para comunicação.
Consumo de corrente	< 45 mA	Consumo informado pelo fabricante.
Projeto elétrico	PNP	Tipo de saída elétrica indicado.
Classe de proteção elétrica	III	Classificação informada na ficha.
Queda de tensão máxima na saída de chaveamento DC	2 V	Limite declarado para a saída de chaveamento.
Corrente permanente nominal da saída de chaveamento DC	250 mA	Corrente permanente indicada para a saída; consulte o datasheet para as condições de carga.
Proteção contra curto-circuito	Sim, por impulso	Proteção declarada; não substitui a verificação da ligação e das condições de carga.
Proteção contra inversão de polaridade	Sim	Recurso elétrico informado na ficha.
Resistência mínima de isolamento	100 MΩ a 500 V DC	Valor declarado com tensão de ensaio de 500 V DC.

Saídas e configuração
Quantidade de saídas digitais	2	Número de saídas indicado.
Sinal de saída	Sinal de comutação e IO-Link, configuráveis	Opções de saída indicadas na ficha.
Função de saída	Abertura/fechamento, parametrizável	Lógica configurável da saída.
Frequência de chaveamento DC	170 Hz	Frequência de chaveamento especificada para DC.
Configuração de fábrica	SP1 = 2,50 bar; rP1 = 2,30 bar; SP2 = 7,50 bar; rP2 = 7,30 bar; OUT1 = Hno; OUT2 = Hno	Parâmetros de fábrica listados na ficha.
Função teach	Sim	Recurso de configuração informado.

Precisão e repetibilidade
Precisão do ponto de chaveamento	< ±0,5% do valor final	Precisão declarada para o ponto de chaveamento.
Repetibilidade	< ±0,1% do valor final, com variações de temperatura inferiores a 10 K	Valor condicionado à variação de temperatura indicada.

Tempos de resposta
Tempo de resposta	< 3 ms	Tempo de resposta informado.
Tempo mínimo de ciclo do processo	2,3 ms	Ciclo mínimo de processo indicado.
Atraso de energização	0,3 s	Tempo informado após energização.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link, revisão 1.0	Versão da interface indicada.
Modo SIO	Sim	Modo de operação convencional disponível segundo a ficha.
Tipo de transmissão	COM2, 38,4 kBaud	Taxa e modo de transmissão informados.
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração do conector indicada.
Classe da porta do mestre	A	Classe de porta indicada para a interface.

Condições ambientais e proteção
Temperatura de operação	-25 a 90 °C	Faixa de temperatura de operação declarada.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente indicada na ficha.
Temperatura de armazenamento	-40 a 100 °C	Faixa permitida para armazenamento indicada.
Grau de proteção	IP 68: 7 dias, 1 m de profundidade de água, 0,1 bar	Condição específica associada à classificação informada; não extrapolar para outras condições.
Resistência a choque	DIN IEC 60068-2-27 / DIN IEC 60068-2-29: 1000 g; DIN EN 61373: categoria 3	Normas e valores de resistência a choque indicados.
Resistência à vibração	DIN IEC 68-2-6: 20 g (10 a 2000 Hz); DIN EN 60068-2-64: 14 g; DIN EN 61373: categoria 2	Normas, faixa de frequência e valores declarados.
Normas EMC	EN 61000-6-2; EN 61000-4-2 ESD; EN 61000-4-3 HF; EN 61000-4-4 Burst; EN 61000-4-5 Surge; EN 61000-4-6 AF; ISO 11452-2	Normas de compatibilidade eletromagnética listadas na ficha.
Norma para aplicações ferroviárias	DIN EN 50155, classes T3, C1, S1	Classificação ferroviária indicada pelo fabricante.

Materiais e construção
Material da célula de medição	Cerâmica	Material especificado para a célula de medição.
Materiais das partes em contato com o fluido	1.4305 (aço inoxidável 303); cerâmica; FKM	Materiais molhados declarados; a compatibilidade química deve ser verificada para o fluido de processo.
Materiais informados para o produto	1.4301 (aço inoxidável 304); FKM; EPDM/X; PA	Materiais listados nos dados do produto; a ficha não discrimina a aplicação de cada material.
Formato do invólucro	Cilíndrico	Forma construtiva informada.

Conexões e dimensões mecânicas
Conexão de processo	G 1/4 rosca externa; rosca interna M5 também indicada	Configuração mecânica informada; consulte o desenho para validar a interface requerida.
Dimensões	Ø 30 mm; comprimento 79,5 mm	Dimensões indicadas na ficha.
Peso	226 g	Massa informada para o produto.
Ciclos mínimos de pressão	100 milhões	Número mínimo de ciclos indicado nos dados do produto.

Displays e elementos de operação
Indicadores durante a operação	2 LEDs verdes	Indicação visual de operação informada.
Indicadores de estado de chaveamento	2 LEDs amarelos	Indicação visual do estado das saídas.

Identificação comercial e embalagem
Quantidade de embalagem	1 peça	Quantidade por embalagem informada.
Número de artigo	PP-010-RBG14-QFPKG/US/ /V	Referência de artigo listada nos dados do produto.
NCM	9026.20.90	Classificação fiscal informada na ficha.
MTTF	310 anos	Valor de MTTF listado; não equivale a uma garantia de vida útil em campo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0; transmissão COM2, 38,4 kBaud.

• Modo SIO disponível.

• Duas saídas digitais configuráveis; função de abertura/fechamento parametrizável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6 a 36 V DC; para operação de comunicação, 18 a 32 V. Saídas PNP. Verifique a pinagem no datasheet antes da ligação; a ficha não discrimina a atribuição dos contatos.

Processo G 1/4 rosca externa; a ficha também informa rosca interna M5. Verifique o desenho e o datasheet para confirmar a configuração mecânica requerida pela instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Instalação com entrada de processo G 1/4 externa e pressão na faixa de -1 a 10 bar	✓	A conexão e a faixa correspondem aos dados do produto; confirme a vedação e a montagem conforme o fabricante.
Sistema com mestre IO-Link compatível com revisão 1.0 e COM2 a 38,4 kBaud	✓	A ficha especifica IO-Link revisão 1.0 e transmissão COM2.
Sistema de comando que utilize as saídas digitais em modo SIO	✓	Modo SIO está indicado como disponível; confira tensão, carga e configuração das saídas no datasheet.
Aplicação com pressão de processo superior a 10 bar como faixa normal de medição	✗	A faixa de medição termina em 10 bar. A resistência à pressão informada é um limite de resistência, não uma faixa de medição.
Instalação que demande operação de comunicação abaixo de 18 V DC	✗	A faixa indicada para operação de comunicação é de 18 a 32 V DC.
Instalação com conector ou rosca diferentes dos especificados	✗	A ficha indica M12 A-coded de 4 contatos e conexão de processo G 1/4 externa; outra configuração exige validação de adaptador ou variante.

INSTALAÇÃO

Como instalar o PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link

Confirme no projeto que a pressão a medir está dentro da faixa de -1 a 10 bar e que o meio é compatível com os materiais em contato com o fluido.
Verifique no desenho dimensional o espaço disponível, a orientação e a configuração da conexão antes da montagem.
Confira a conexão de processo G 1/4 externa e a rosca interna M5 indicada na ficha; não force roscas ou interfaces diferentes.
Instale e vede a conexão conforme as instruções do fabricante e os requisitos do processo; a ficha fornecida não especifica torque de aperto ou material de vedação.
Conecte o M12 A-coded de 4 contatos conforme a pinagem do datasheet. Confirme alimentação, carga e lógica PNP antes de energizar.
Configure as saídas digitais ou IO-Link e valide os pontos de chaveamento e rearme no sistema, observando os indicadores do sensor.

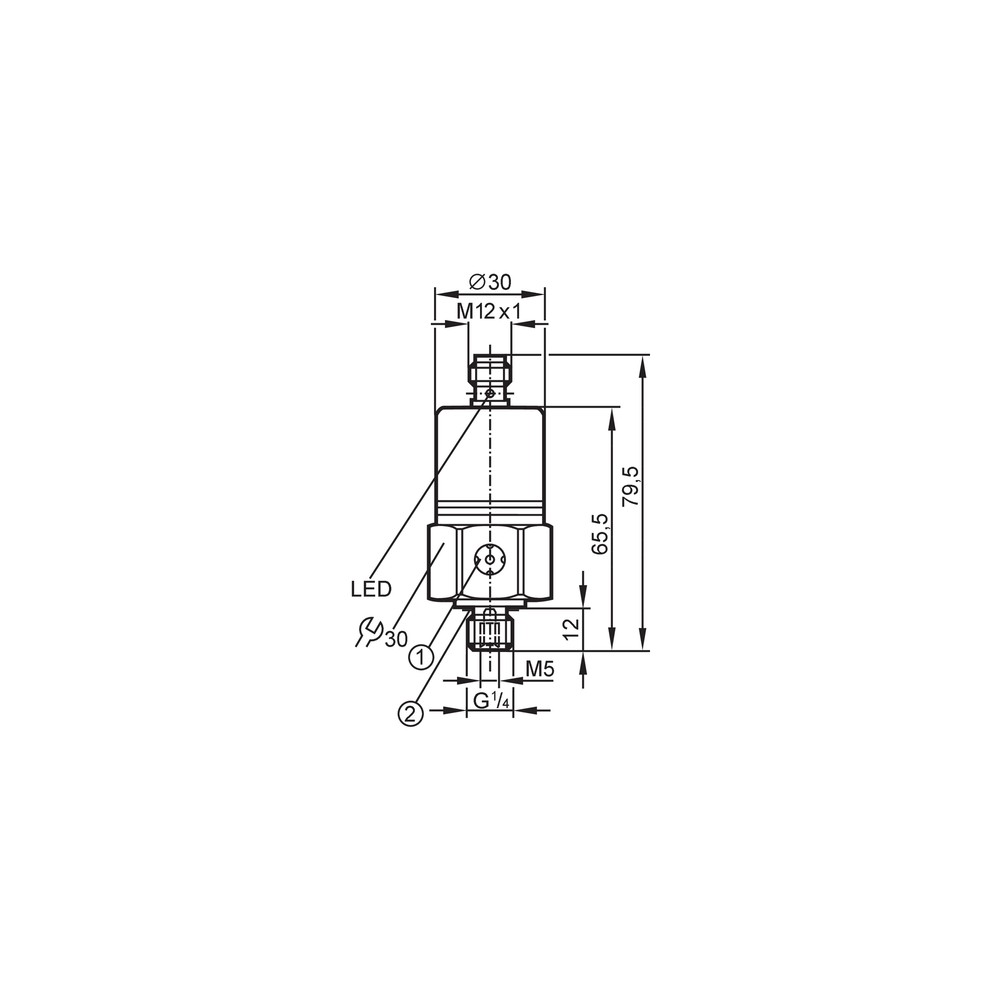

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comunica com o mestre IO-Link.	Alimentação fora da faixa especificada para comunicação, incompatibilidade de revisão ou COM, ou ligação incorreta no conector.	Confirme alimentação de 18 a 32 V DC para comunicação, IO-Link revisão 1.0 e COM2 a 38,4 kBaud; confira a pinagem no datasheet.
A saída não comuta no ponto esperado.	Pontos SP/rP ou função de saída configurados de forma diferente da aplicação, ou pressão fora da faixa de medição.	Leia os parâmetros configurados e compare-os com a pressão real e com os intervalos de ajuste SP e rP informados na ficha.
A leitura ou o chaveamento apresenta comportamento instável.	Pressão pulsante, variações de processo ou montagem/conexão inadequada; a causa precisa ser confirmada na instalação.	Compare a pressão medida com um instrumento de referência e inspecione conexão, vedação e estabilidade do processo antes de substituir o sensor.
O sensor não liga ou as saídas permanecem inativas.	Ausência de alimentação, polaridade ou ligação incorreta, ou condição de curto-circuito na instalação.	Meça a alimentação no conector, confira a pinagem e a carga das saídas e verifique se o circuito está dentro dos limites elétricos indicados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PP7554 em português (Datasheet) Desenho em escala do PP7554 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PP7554 e em que tipo de instalação ele pode ser usado?

É um pressostato IFM com célula de medição de cerâmica para aplicações móveis, industriais e ferroviárias. Monitora pressão relativa e vácuo e oferece saídas digitais e IO-Link.

Quais conexões e protocolo preciso ter para integrar esse sensor?

A conexão elétrica é M12 A-coded de 4 contatos, e a conexão de processo é G 1/4 externa. Para comunicação, a ficha especifica IO-Link revisão 1.0 e COM2 a 38,4 kBaud.

O que acompanha o produto?

A ficha informa embalagem com uma peça e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo físico da embalagem.

Posso usar o PP7554 para medir pressão acima de 10 bar?

Não como faixa normal de medição: o intervalo especificado vai até 10 bar. A resistência à pressão de 75 bar é um limite distinto e não amplia a faixa de medição.

Ele funciona em qualquer tensão de 9,6 a 36 V quando estou usando IO-Link?

Não. Embora a alimentação de operação indicada seja de 9,6 a 36 V DC, a faixa especificada para operação de comunicação é de 18 a 32 V DC.

O sensor está ligado, mas não aparece no mestre IO-Link; o que verifico antes de trocar?

Confira se a alimentação está entre 18 e 32 V DC para comunicação e se o mestre e a configuração atendem a IO-Link revisão 1.0 e COM2 a 38,4 kBaud. Depois, verifique conector e pinagem conforme o datasheet.

A saída não chaveia no valor esperado; o sensor pode estar com defeito?

Antes de substituir, verifique os valores configurados de SP e rP, a função da saída e se a pressão está dentro da faixa de medição. Compare a pressão do processo com uma referência independente.

Como escolher entre o PP7554 e um pressostato de outra faixa?

Escolha o PP7554 se a aplicação exigir medição entre -1 e 10 bar, conexão G 1/4 externa e as interfaces especificadas. Se a faixa necessária exceder esse intervalo, selecione um modelo cuja faixa de medição cubra o processo.

Que cuidados devo ter ao instalar a conexão de processo?

Confirme a rosca e as dimensões no desenho e no datasheet e evite forçar interfaces diferentes de G 1/4 externa. A ficha não informa torque de aperto; siga as instruções do fabricante para montagem e vedação.

Posso deixar o sensor submerso indefinidamente porque ele tem IP 68?

Não é possível concluir isso pela ficha: a condição de IP 68 informada é 7 dias, a 1 m de profundidade de água e 0,1 bar. Para outras condições de imersão, confirme os limites com o fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; o PP7554 também é indicado para vácuo.

IO-Link

Interface de comunicação indicada para parametrização e troca de dados entre o sensor e um mestre compatível.

SP e rP

SP é o ponto de chaveamento; rP é o ponto de rearme da saída.

PNP

Tipo de saída eletrônica indicado para o chaveamento das saídas digitais.

IP 68

Grau de proteção indicado pelo fabricante, associado aqui às condições especificadas de ensaio.

Ligações relacionadas com "PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PP7554 IFM - Pressostato IFM Cerâmica Indústria e Ferroviário -1 a 10 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
