Pressostato IFM PP7553 - 0-25 bar com IO-Link

Pré-visualizar: PP7553 IFM - Pressostato IFM Aplicações Industriais e Móveis 0-25 bar, Cerâmica, IO-Link

PP7553 IFM - Pressostato IFM Aplicações Industriais e Móveis 0-25 bar, Cerâmica, IO-Link

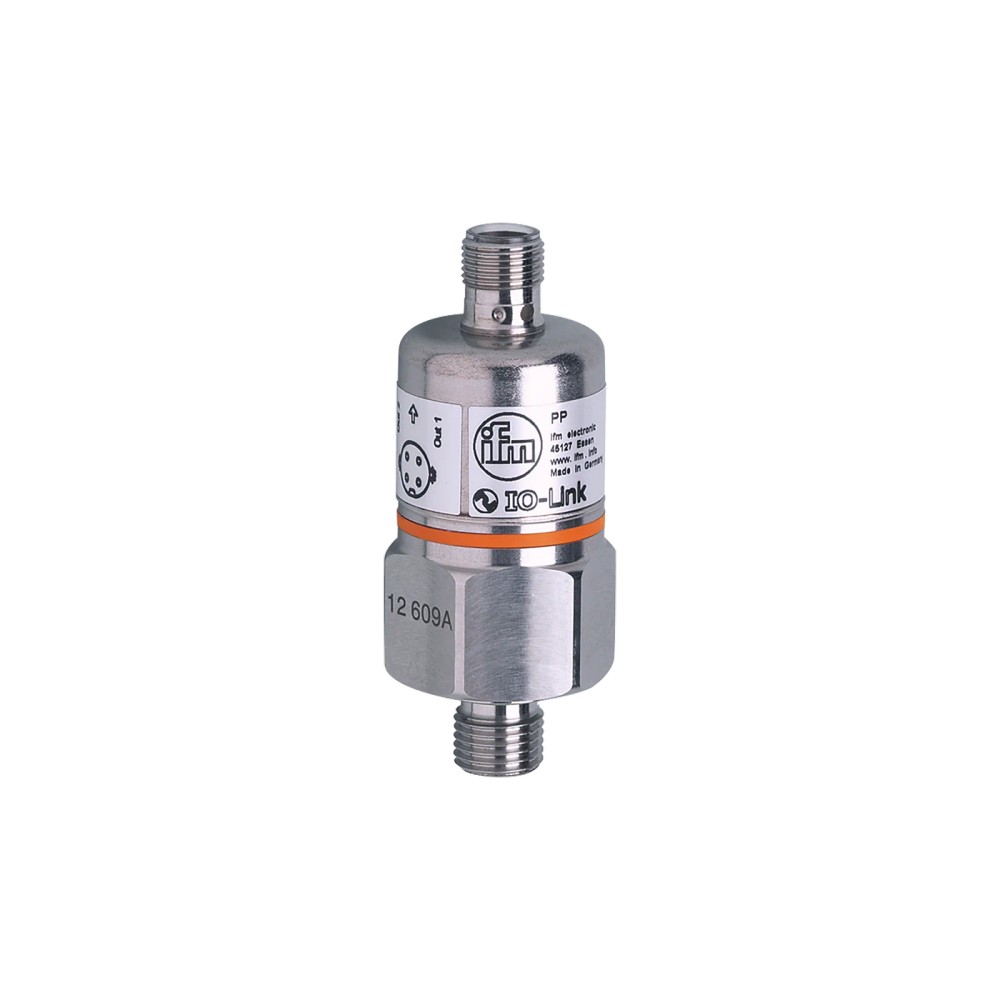

Imagem meramente ilustrativa

R$ 2.739,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PP7553
EAN: 4021179189699
NCM do produto: 90262090

Destaques do Produto Faixa de Medição 0 -...mais

Fechar menu

Saiba mais sobre: "PP7553 IFM - Pressostato IFM Aplicações Industriais e Móveis 0-25 bar, Cerâmica, IO-Link"

Destaques do Produto

Faixa de Medição

0 - 25 bar

Saída

2 x PNP / IO-Link

Conexão

G 1/4

Grau de Proteção

IP 68

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PP7553 IFM - Pressostato IFM Aplicações Industriais e Móveis 0-25 bar, Cerâmica, IO-Link

O PP7553 é um pressostato eletrônico com célula de medição de cerâmica, projetado para monitoramento preciso em aplicações industriais e móveis exigentes. Ele suporta faixas de 0 a 25 bar e oferece alta confiabilidade com resistência a choques e vibrações elevadas. Destaca-se pela interface IO-Link integrada e pelo robusto grau de proteção IP 68.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Pressão	0...25 bar
Tecnologia de Sensor	Célula Cerâmica
Conexão Processo	G 1/4
Protocolo	IO-Link
Saída	2 x PNP
Proteção	IP 68
Temperatura	-25...90 °C
Conexão Elétrica	M12

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações móveis e industriais exigindo robustez
Sistemas com necessidade de comunicação via IO-Link
Processos que utilizam fluidos líquidos ou gasosos compatíveis

⚠ Considere outro se precisa de:

Fluidos não compatíveis com os materiais em contato (Aço inox 1.4305, cerâmica, FKM)
Pressões de pico excedendo 150 bar (risco de dano mecânico)
Ambientes com temperaturas de processo fora da faixa -25 a 90 °C

APLICAÇÕES E USO

Monitoramento de pressão em sistemas hidráulicos de máquinas móveis (tratores, escavadeiras).
Controle de pressão em circuitos pneumáticos e linhas de fluido industriais.
Aplicações ferroviárias conforme norma DIN EN 50155 (T3, C1, S1).
Sistemas de automação que requerem diagnóstico via IO-Link.

COMO ESCOLHER

Antes de comprar o PP7553 IFM - Pressostato IFM Aplicações Industriais e Móveis 0-25 bar, Cerâmica, IO-Link, verifique estes pontos:

Quando escolher este modelo?

Escolha o PP7553 se a sua aplicação exige monitoramento de pressão em sistemas hidráulicos móveis ou industriais de até 25 bar, utilizando as vantagens de parametrização via IO-Link.

Quando buscar outra alternativa?

Considere outro modelo se a faixa de pressão necessária for diferente de 25 bar, se a rosca de processo for incompatível (G 1/4) ou se for necessária uma saída analógica (4-20mA/0-10V) que não seja IO-Link.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0...25 bar	Faixa de trabalho nominal do sensor
Tecnologia	Célula de medição de cerâmica	Elemento sensor de pressão

Dados Elétricos
Tensão de operação	9,6...36 V DC	Tensão de alimentação
Consumo de corrente	< 45 mA	Corrente nominal
Função elétrica	PNP	Tipo de saída de comutação

Interfaces
Interface	IO-Link	Protocolo de comunicação
Revisão IO-Link	1.0	Versão do protocolo

Mecânica
Conexão de processo	G 1/4 rosca externa	Padrão de rosca
Materiais em contato	Aço inox 1.4305, Cerâmica, FKM	Compatibilidade química
Grau de proteção	IP 68	Resistência a ambientes agressivos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 - 38,4 kBaud)

Conexões

Elétrica 1 x M12; codificação: A; 4 contatos

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações móveis em ambientes com vibração	✓	Resistente a vibrações (DIN EN 60068-2-6) e choques (1000g), adequado para veículos pesados.
Ambientes com lavagem intensa ou submersão	✓	Possui grau de proteção IP 68, testado para submersão.
Medição de fluidos altamente corrosivos	✗	Materiais em contato limitados a aço inox 1.4305, cerâmica e FKM.

INSTALAÇÃO

Como instalar o PP7553 IFM - Pressostato IFM Aplicações Industriais e Móveis 0-25 bar, Cerâmica, IO-Link

Certifique-se de que o sistema esteja despressurizado.
Aplique vedante adequado à rosca G 1/4, se necessário.
Rosqueie o pressostato no ponto de medição com torque compatível.
Conecte o cabo M12 codificação A ao sensor.
Verifique se o conector está firmemente travado para garantir a proteção IP 68.
Realize a parametrização dos pontos de comutação via IO-Link ou teach-in.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de operação apagado (sem sinal).	Tensão de alimentação incorreta ou falta de alimentação.	Medir a tensão nos pinos 1 e 3 do conector M12.
Saída de comutação não ativa.	Curto-circuito ou sobrecarga na carga conectada.	Verificar se a carga conectada respeita a corrente máxima de 250 mA.
Leitura fixa ou desvio permanente.	Pressão excedeu o limite do sensor (overpressure).	Verificar se o sistema não sofreu picos acima de 150 bar.
Comportamento errático do sinal.	Entrada de umidade no conector elétrico.	Inspecionar o aperto e vedação do conector M12.

DOCUMENTAÇÃO TÉCNICA

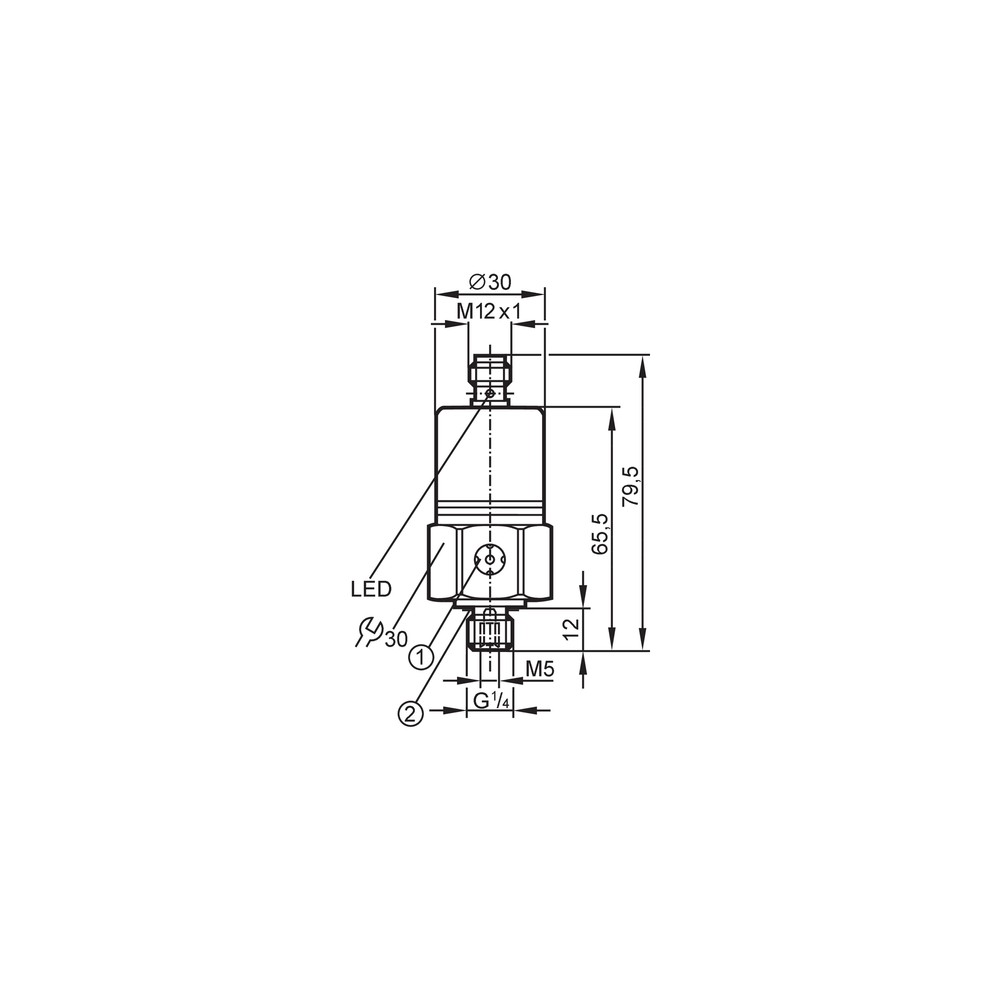

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o pressostato PP7553 da IFM e qual sua principal função?

O PP7553 é um pressostato eletrônico da IFM com célula de medição de cerâmica, projetado para monitorar pressões relativas de 0 a 25 bar em aplicações industriais e móveis.

O que vem na embalagem ao comprar este sensor?

Ele acompanha o corpo do pressostato com conexão G 1/4. Acessórios de conexão elétrica e cabos M12 devem ser adquiridos separadamente conforme a necessidade da instalação.

Este pressostato pode ser utilizado com qualquer tipo de fluido?

Este modelo não é indicado para fluidos agressivos que não sejam compatíveis com aço inoxidável 1.4305, cerâmica ou FKM, que compõem as partes em contato com o fluído.

O PP7553 serve para medir pressão absoluta ou diferencial?

Não, este modelo é um pressostato de pressão relativa. Para medir pressões absolutas ou diferenciais, deve-se selecionar um sensor com tecnologia específica para essa finalidade.

O que pode estar causando leituras incorretas no meu pressostato?

Sintomas como leituras oscilantes ou falhas na comutação podem indicar sobrecarga de pressão ou danos à membrana cerâmica. Verifique se a pressão do processo excede os 150 bar de resistência nominal.

Meu sensor não está enviando sinal, como devo proceder para diagnosticar?

Verifique a fiação e o sinal de saída (IO-Link ou comutação) conforme o diagrama. Um erro comum é o curto-circuito na carga de saída ou inversão de polaridade na alimentação.

Qual a vantagem deste modelo IO-Link frente aos pressostatos mecânicos comuns?

Este produto utiliza IO-Link, oferecendo configuração via software e dados digitais precisos, enquanto pressostatos mecânicos tradicionais possuem histerese fixa e menor vida útil operacional.

Este pressostato é melhor que um modelo convencional de entrada?

O PP7553 é otimizado para aplicações móveis e industriais robustas. Para aplicações de altíssima precisão em laboratório ou fluidos ultra-puros, consulte a linha específica da IFM para instrumentação de precisão.

Quais cuidados devo ter ao instalar o sensor de pressão?

A instalação requer alinhamento mecânico na rosca G 1/4 e torque adequado para vedação. Certifique-se de que a conexão elétrica M12 esteja selada para manter o grau de proteção IP 68.

Como funciona a procedência e o suporte deste produto?

O faturamento e a responsabilidade técnica são realizados pela IFM ELECTRONIC LTDA, garantindo a procedência direta do fabricante e suporte especializado.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados digitais entre sensores e mestres (Ref.: Interface de comunicação).

Pressão Relativa

Medição de pressão feita em relação à pressão atmosférica local (Ref.: Tipo de pressão).

IP 68

Grau de proteção que indica total proteção contra poeira e submersão prolongada em água (Ref.: Grau de proteção).

Histerese

Diferença entre o ponto de comutação e o ponto de retorno na saída do sensor (Ref.: Ponto de comutação e retorno).

BFSL

Best Fit Straight Line, método usado para calcular a linearidade do sensor (Ref.: Desvio de características).
