PP7552 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-100 bar IO-Link
IFM
PP7552

Pressostato eletrônico IFM PP7552 com célula de cerâmica. Alta precisão para aplicações industriais e móveis, com suporte a IO-Link e proteção IP68.
PP7552 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-100 bar IO-Link

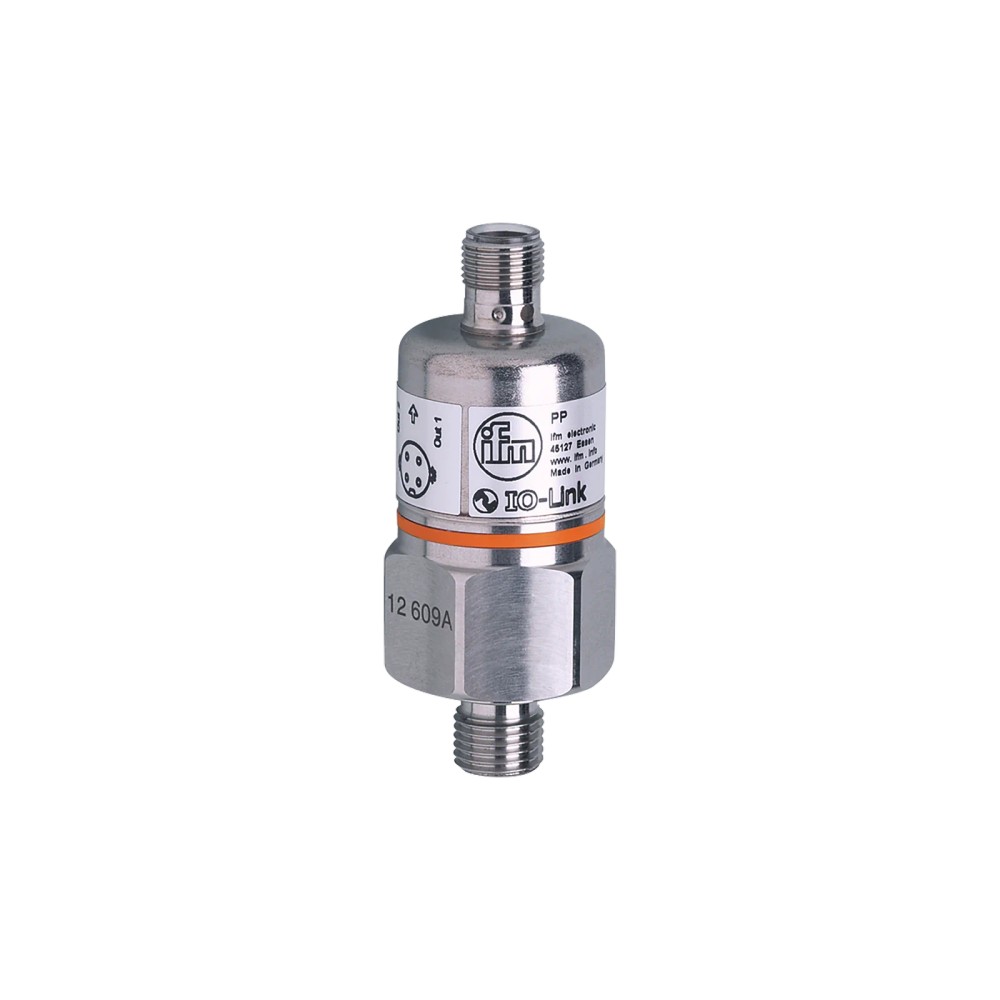

Imagem meramente ilustrativa
PP7552 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-100 bar IO-Link
Imagem meramente ilustrativa

R$ 2.739,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PP7552
  • 4021179189682
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de pressão 0 a...mais
Saiba mais sobre: "PP7552 IFM - Pressostato Eletrônico IFM Aplicações Industriais 0-100 bar IO-Link"

Destaques do Produto

Faixa de pressão
0 a 100 bar
Conexão ao processo
G 1/4 externa; rosca interna M5
Sinal
2 saídas digitais PNP configuráveis e IO-Link
Conexão elétrica
M12 A-coded, 4 contatos
Alimentação
9,6 a 36 V DC; IO-Link requer 18 a 32 V
Temperatura do fluido
-25 a 90 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PP7552 IFM — Pressostato eletrônico com célula de medição de cerâmica, 0 a 100 bar, IO-Link

O IFM PP7552 é um pressostato eletrônico para monitorar pressão relativa em fluidos líquidos e gasosos. Possui célula de medição de cerâmica, faixa de 0 a 100 bar e conexão de processo G 1/4 com rosca externa. Oferece duas saídas digitais PNP configuráveis e comunicação IO-Link, além de grau de proteção IP 68 nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição 0 a 100 bar
Tipo de pressão Pressão relativa
Elemento de medição Célula de medição de cerâmica
Conexão de processo G 1/4, rosca externa; rosca interna M5
Saídas e função elétrica 2 saídas digitais; PNP, configuráveis
Comunicação IO-Link 1.0; modo SIO disponível
Conexão elétrica 1 x M12, codificação A, 4 contatos
Alimentação 9,6 a 36 V DC; para operação de comunicação: 18 a 32 V
Temperatura do fluido -25 a 90 °C
Proteção e dimensões IP 68 conforme condição especificada; Ø 30 mm x 79,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Monitoramento e chaveamento de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0 a 100 bar e da temperatura de fluido de -25 a 90 °C.
  • Aplicações móveis, industriais e ferroviárias, conforme aplicações indicadas na ficha do produto.
  • Instalações que utilizem conexão de processo G 1/4 externa e conexão elétrica M12 A-coded de 4 contatos, com alimentação e interface compatíveis.

⚠ Considere outro se precisa de:

  • Não selecionar quando a pressão de processo exceder a faixa de medição de 0 a 100 bar; a resistência à pressão informada é 300 bar e a pressão mínima de ruptura é 650 bar, valores que não ampliam a faixa de medição operacional.
  • Não utilizar para pressão absoluta ou diferencial: o tipo informado é pressão relativa.
  • Não operar o fluido fora de -25 a 90 °C ou a temperatura ambiente fora de -25 a 85 °C.
  • Não presumir imersão contínua além da condição IP 68 declarada: 7 dias, 1 m de profundidade de água e 0,1 bar.
  • Não conectar a uma entrada que exija saída analógica; a ficha informa saídas de comutação e IO-Link.

APLICAÇÕES E USO

  • Aplicação declarada: monitoramento de pressão em sistemas móveis, industriais e ferroviários, para fluidos líquidos e gasosos.
  • Em sistemas ferroviários, a ficha indica DIN EN 50155, classes T3, C1 e S1; confirme a adequação da instalação completa aos requisitos do sistema.
  • Em instalações com comunicação IO-Link, utilizar master com porta classe A e alimentação de comunicação de 18 a 32 V DC.
  • Possibilidade de uso em controle de pressão por chaveamento em processo com pressão relativa de até 100 bar; a adequação depende da conexão, do fluido, da temperatura e dos requisitos elétricos do sistema.
  • A condição IP 68 declarada é limitada a 7 dias, 1 m de profundidade de água e 0,1 bar; não extrapolar essa condição para outros cenários de imersão.

COMO ESCOLHER

Antes de comprar o PP7552 IFM — Pressostato eletrônico com célula de medição de cerâmica, 0 a 100 bar, IO-Link, verifique estes pontos:

Escolha o PP7552 quando
O processo exigir medição de pressão relativa de 0 a 100 bar, conexão G 1/4 externa, sinal de comutação PNP e/ou IO-Link, e a temperatura do fluido estiver entre -25 e 90 °C.
Verifique a alimentação e a interface
A faixa de alimentação é 9,6 a 36 V DC; para operação de comunicação IO-Link, a ficha especifica 18 a 32 V. O master IO-Link deve ser classe A.
Considere outra configuração quando
A aplicação exigir pressão absoluta ou diferencial, uma saída analógica, outra conexão de processo ou temperaturas fora dos limites informados. Confirme no datasheet do fabricante a configuração necessária antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante IFM Marca informada para o produto.
Modelo e SKU PP7552 Identificação do pressostato.
GTIN 4021179189682 Código de identificação comercial informado.
Tipo de produto Pressostato eletrônico com célula de medição de cerâmica Descrição técnica do produto.
Aplicações indicadas Móveis, industriais e ferroviárias Aplicações declaradas na ficha do produto.
Meios de processo Fluidos líquidos e gasosos Meios indicados na ficha.
Aplicação ferroviária DIN EN 50155, classes T3, C1, S1 Classificação ferroviária declarada para o produto.
Faixa e pressão
Alcance de medição 0 a 100 bar; 0 a 1450 psi; 0 a 10 MPa Faixa nominal de medição.
Tipo de pressão Pressão relativa Referência de pressão especificada.
Ponto de comutação SP 1 a 100 bar; 20 a 1450 psi; 0,1 a 10 MPa Faixa de ajuste do ponto de comutação.
Ponto de retorno rP 0,5 a 99,5 bar; 10 a 1440 psi; 0,05 a 9,95 MPa Faixa de ajuste do ponto de retorno.
Resistência à pressão 300 bar; 4350 psi; 30 MPa Limite de resistência informado; não substitui a faixa de medição.
Pressão mínima de ruptura 650 bar; 9400 psi; 65 MPa Valor mínimo de pressão de ruptura declarado; não é condição de operação.
Ciclos de pressão mínimos 100 milhões Número mínimo informado na ficha.
Tecnologia e desempenho de medição
Elemento de medição Cerâmica Tecnologia de medição declarada.
Repetibilidade < ±0,1% da duração, para variações de temperatura < 10 K Condição de repetibilidade indicada na ficha.
Desvio de características < ±0,25% BFSL; < ±0,5% LS Valores declarados conforme os critérios BFSL e LS.
Precisão do ponto de ajuste < ±0,5% da duração Precisão especificada para o ponto de ajuste.
Dados elétricos
Tensão de operação 9,6 a 36 V DC Faixa de alimentação informada.
Tensão para operação de comunicação 18 a 32 V DC Faixa especificada para operação de comunicação.
Consumo de corrente < 45 mA Consumo informado, sem incluir uma interpretação adicional de carga.
Classe de proteção elétrica III Classe de proteção declarada.
Proteção contra curto-circuitos Sim, por impulso Proteção declarada para as saídas.
Proteção contra inversão de polaridade Sim Recurso de proteção informado.
Resistência de isolamento mínima 100 MΩ a 500 V DC Valor e condição de ensaio especificados.
Saídas e comutação
Função elétrica PNP Tipo elétrico das saídas de comutação.
Quantidade de saídas digitais 2 Quantidade de saídas digitais declarada.
Sinal de saída Sinal de comutação; IO-Link, configuráveis Tipos de sinal informados.
Saída Abertura/fechamento, parametrizável Função de comutação configurável.
Corrente constante máxima por saída DC 250 mA Limite máximo constante especificado.
Queda de tensão máxima da saída DC 2 V Valor máximo informado para a saída de comutação.
Frequência de comutação DC 170 Hz Frequência de comutação especificada.
Proteção contra sobrecarga Sim Proteção declarada na ficha.
Interfaces e conexão elétrica
Interface de comunicação IO-Link Interface de comunicação disponível.
Revisão IO-Link 1.0 Revisão declarada.
Tipo de transferência COM2, 38,4 kBaud Taxa e tipo de transferência especificados.
Modo SIO Sim Modo de operação indicado na ficha.
Classe de master port exigida A Requisito para a porta do master IO-Link.
Conexão elétrica 1 x M12, codificação A, 4 contatos Tipo de conector e contatos declarados.
Tempos e amortecimento
Tempo de resposta < 3 ms Tempo informado na ficha.
Retardo de prontidão 0,3 s Retardo especificado antes da prontidão.
Amortecimento do valor de processo dAP 0,003; 0,006; 0,010; 0,017; 0,060; 0,125; 0,250; 0,500 s Intervalos selecionáveis informados para amortecimento.
Condições ambientais
Temperatura ambiente -25 a 85 °C Faixa de temperatura ambiente especificada.
Temperatura do fluido -25 a 90 °C Faixa de temperatura do fluido especificada.
Temperatura de armazenamento -40 a 100 °C Limites de armazenamento informados.
Grau de proteção IP 68: 7 dias, 1 m de profundidade de água, 0,1 bar Condição específica associada à classificação IP 68 na ficha.
Dados mecânicos e materiais
Conexão de processo G 1/4, rosca externa; rosca interna M5 Configuração de conexão descrita na ficha.

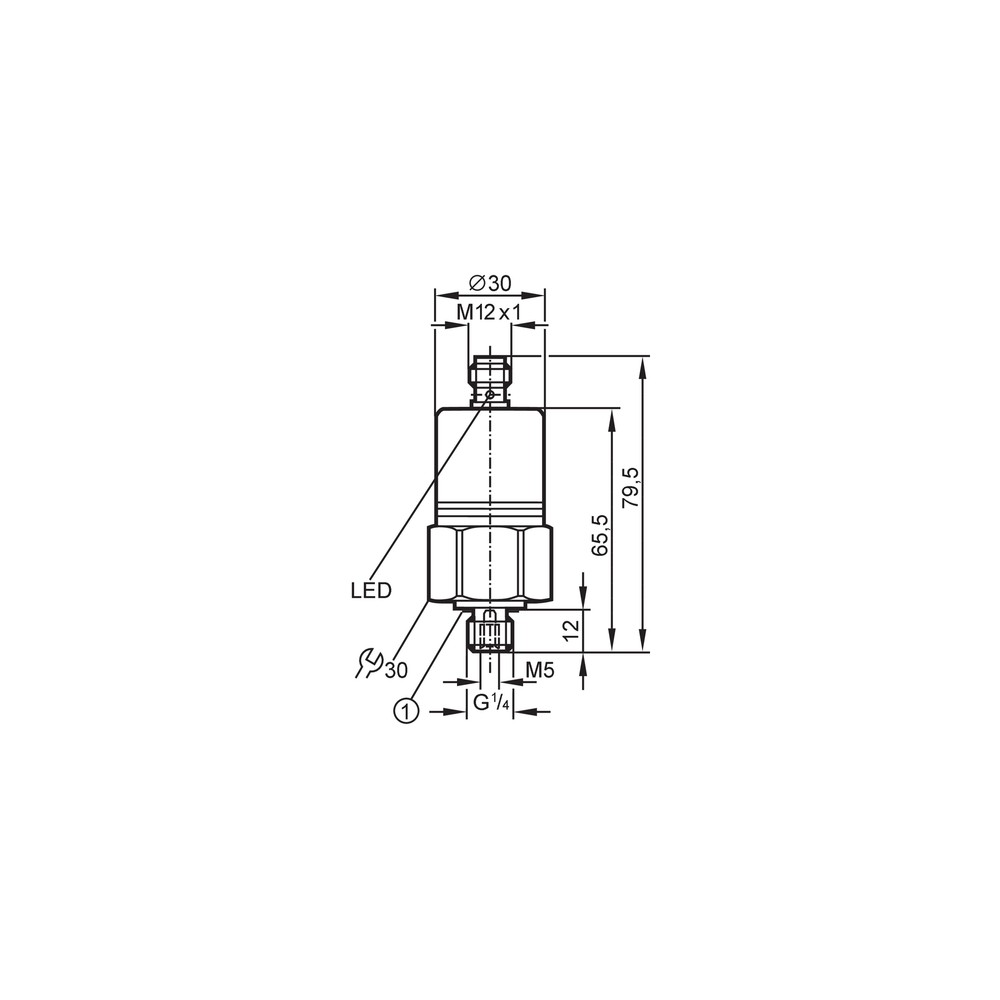

Dimensões Diâmetro 30 mm; comprimento 79,5 mm Dimensões nominais informadas.
Peso 228 g Peso declarado no catálogo.
Materiais 1.4301 (aço inoxidável 304); FKM; EPDM/X; PA Materiais informados no conjunto do produto.
Materiais em contato com o fluido 1.4305 (aço inoxidável 303); cerâmica; FKM Materiais declarados para contato com o fluido.
Certificado UL J009 Identificação de certificado informada na ficha.
Displays e elementos de operação
Display em operação 2 LEDs verdes Indicação visual de operação declarada.
Status de chaveamento 2 LEDs amarelos Indicação visual de chaveamento informada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.0, COM2 a 38,4 kBaud; master port classe A exigida.
• Modo SIO disponível; sinal de comutação configurável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Alimentação de 9,6 a 36 V DC; para comunicação IO-Link, 18 a 32 V DC. Saídas digitais PNP, duas, com corrente constante máxima de 250 mA por saída conforme ficha. Verifique a pinagem no datasheet antes de energizar.
Processo Rosca de processo G 1/4 externa; a ficha também informa rosca interna M5. Compatibilidade mecânica depende da rosca correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Entrada de CLP ou sistema de aquisição compatível com saída digital PNP e alimentação dentro da faixa especificada. ✓ O produto dispõe de duas saídas digitais PNP; verificar corrente admissível, lógica de entrada e pinagem na instalação.
Master IO-Link classe A, operando entre 18 e 32 V DC. ✓ A ficha especifica IO-Link 1.0, COM2, e classe A para a porta do master.
Sistema que utiliza somente modo SIO e conexão elétrica M12 A-coded de 4 contatos. ✓ Modo SIO está indicado como disponível; a conexão elétrica informada é M12, codificação A, 4 contatos.
Processo com pressão relativa de até 100 bar, fluido entre -25 e 90 °C e conexão G 1/4 correspondente. ✓ Esses valores e conexão estão dentro das especificações do produto.
Processo que exige pressão absoluta ou diferencial, saída analógica ou pressão de medição acima de 100 bar. ✗ O tipo informado é pressão relativa, os sinais são de comutação e IO-Link, e a faixa de medição termina em 100 bar.
Instalação com rosca de processo diferente de G 1/4 e sem adaptador especificado para a aplicação. ✗ A conexão de processo declarada é G 1/4 externa; a ficha não valida outras conexões.

INSTALAÇÃO

Como instalar o PP7552 IFM — Pressostato eletrônico com célula de medição de cerâmica, 0 a 100 bar, IO-Link

  1. Desenergize o circuito e confirme que a pressão do processo está aliviada antes da instalação.
  2. Verifique a compatibilidade do fluido com os materiais em contato informados: aço inoxidável 1.4305, cerâmica e FKM.
  3. Confirme que o ponto de montagem possui conexão correspondente à rosca externa G 1/4; considere a rosca interna M5 indicada na ficha conforme a montagem prevista.
  4. Instale o sensor sem exceder os limites mecânicos do processo e sem aplicar esforços indevidos ao corpo ou ao conector; consulte o datasheet para instruções de montagem e torque.
  5. Conecte o cabo ao conector M12 A-coded de 4 contatos e confira a pinagem no datasheet antes de energizar.
  6. Configure a alimentação, o modo SIO ou IO-Link, os pontos SP/rP e o comportamento das saídas conforme os requisitos do sistema; valide a leitura e o chaveamento em operação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
O sensor não liga ou não apresenta indicação nos LEDs. Alimentação ausente, tensão fora da faixa, polaridade incorreta ou conexão M12/pinagem inadequada. Meça a tensão no conector e confira a pinagem e a polaridade com o datasheet; a faixa de alimentação informada é 9,6 a 36 V DC.
O master não estabelece comunicação IO-Link. Tensão fora da faixa para comunicação, porta de master incompatível ou configuração de comunicação incorreta. Confirme tensão de 18 a 32 V DC durante comunicação, classe A da porta, revisão IO-Link 1.0 e COM2 a 38,4 kBaud.
A saída digital não chaveia no ponto esperado. SP/rP configurados fora da condição de processo, modo de saída não correspondente ou ligação PNP incompatível com a entrada receptora. Compare a pressão aplicada com os valores configurados de SP e rP e verifique a parametrização e o tipo da entrada do controlador.
A leitura ou o chaveamento varia em relação ao processo observado. Condição de pressão fora da faixa de medição, oscilação do processo ou amortecimento dAP configurado de forma inadequada. Compare a pressão de referência com a faixa de 0 a 100 bar e revise o intervalo dAP configurado; confirme também que o sensor está exposto à mesma pressão do ponto medido.

PERGUNTAS FREQUENTES

O que é o IFM PP7552 e para que serve?
É um pressostato eletrônico com célula de medição de cerâmica para monitorar pressão relativa em fluidos líquidos e gasosos. É indicado pela ficha para aplicações móveis, industriais e ferroviárias.
Quais sinais e conexões elétricas o PP7552 oferece?
Ele oferece duas saídas digitais PNP configuráveis e comunicação IO-Link, além do modo SIO. A conexão elétrica é M12, codificação A, com 4 contatos.
O produto acompanha cabo, master IO-Link ou adaptador de processo?
A ficha fornecida não informa acessórios inclusos, portanto não é possível confirmar o fornecimento de cabo, master ou adaptador. Verifique os itens descritos no anúncio e no datasheet antes da compra.
Posso usar o PP7552 para medir pressão absoluta ou diferencial?
Não conforme a especificação disponível: o tipo de pressão indicado é pressão relativa. Para pressão absoluta ou diferencial, selecione um produto cuja ficha declare explicitamente esse tipo de medição.
Ele serve para medir acima de 100 bar porque suporta 300 bar?
Não. A faixa de medição termina em 100 bar; os 300 bar indicados correspondem à resistência à pressão e não ampliam a faixa operacional de medição.
O que verificar se o sensor não comunica com o master IO-Link?
Confira se a porta do master é classe A e se a tensão durante a comunicação está entre 18 e 32 V DC. Verifique também a ligação M12, a configuração IO-Link 1.0 e a transferência COM2 a 38,4 kBaud.
O que pode causar uma saída PNP que não chaveia?
Uma ligação incompatível com a entrada receptora ou uma parametrização incorreta de SP/rP pode impedir o chaveamento esperado. Verifique o tipo da entrada, a fiação e os pontos configurados antes de substituir o sensor.
Devo escolher este modelo ou um pressostato com saída analógica?
Escolha o PP7552 quando as saídas digitais PNP e/ou IO-Link atenderem ao sistema. A ficha não especifica saída analógica; se ela for necessária, selecione um modelo cuja documentação declare essa saída.
Como faço a ligação mecânica do PP7552 ao processo?
A conexão de processo indicada é G 1/4 com rosca externa, com rosca interna M5 também informada na ficha. Confirme a correspondência da rosca e consulte o datasheet para os detalhes de instalação.
Que cuidados devo ter ao instalar o sensor em local sujeito a água?
A classificação IP 68 está associada à condição de 7 dias, 1 m de profundidade de água e 0,1 bar. Não extrapole esses limites; consulte o datasheet para confirmar a adequação às condições reais de instalação.

GLOSSÁRIO TÉCNICO

Pressão relativa
Pressão medida em relação à pressão de referência atmosférica.
IO-Link
Interface de comunicação ponto a ponto usada para comunicação entre o sensor e um master compatível.
PNP
Tipo de saída de comutação que fornece potencial positivo à entrada conectada quando ativada, conforme a lógica de ligação do sistema.
SP e rP
SP é o ponto de comutação; rP é o ponto de retorno, que define a condição de retorno da saída.
IP 68
Grau de proteção contra ingresso de água e sólidos conforme condição de ensaio declarada pelo fabricante; a classificação deve ser interpretada junto aos limites especificados.
