Pressostato IFM PP7550 - 0-400 bar com IO-Link

Pré-visualizar: PP7550 IFM - Pressostato ifm Indústria e Ferroviário 0-400 bar IO-Link

PP7550 IFM - Pressostato ifm Indústria e Ferroviário 0-400 bar IO-Link

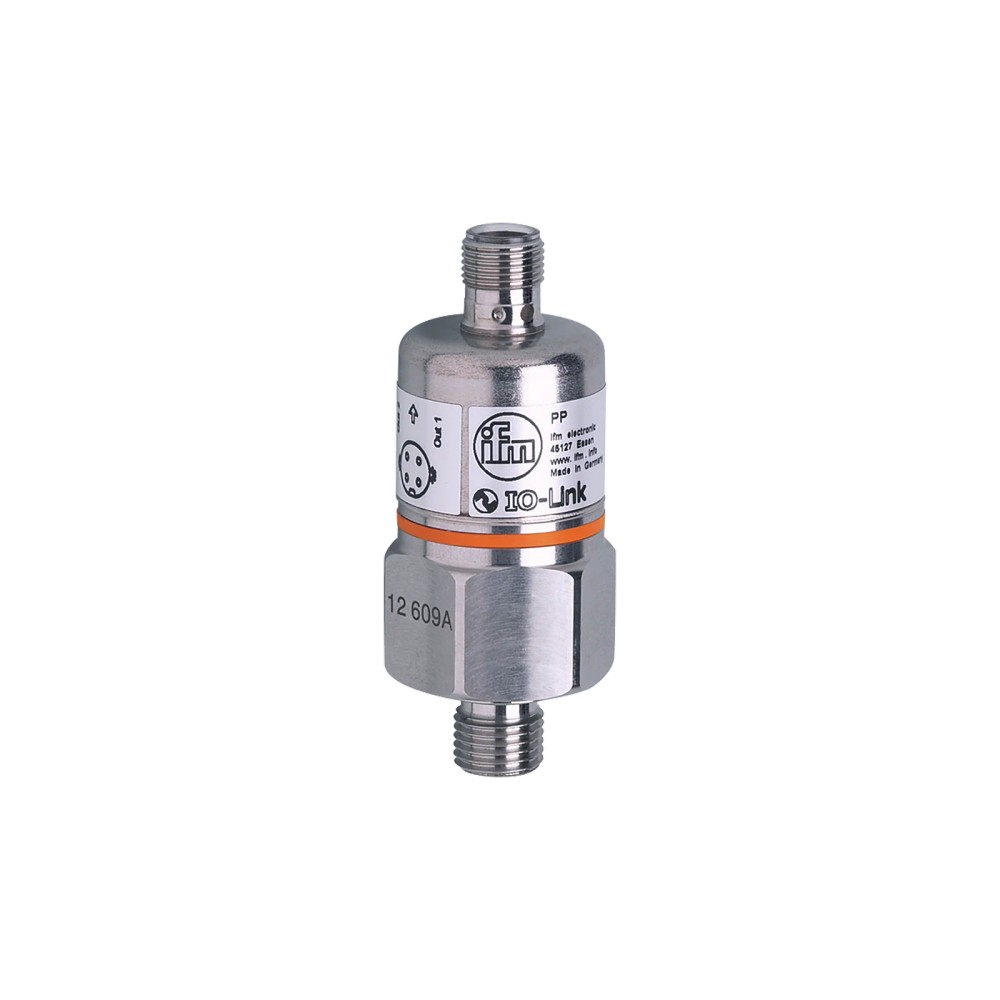

Imagem meramente ilustrativa

R$ 2.819,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PP7550
EAN: 4021179189668
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PP7550 IFM - Pressostato ifm Indústria e Ferroviário 0-400 bar IO-Link"

Destaques do Produto

Faixa de Pressão

0-400 bar

Protocolo

IO-Link

Conexão de Processo

G 1/4

Aplicação Principal

Ferroviária / Móvel

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PP7550 IFM - Pressostato ifm Indústria e Ferroviário 0-400 bar IO-Link

O PP7550 é um pressostato eletrônico com célula de medição de cerâmica, desenvolvido para aplicações robustas, incluindo o setor ferroviário e maquinaria móvel. Operando na faixa de 0 a 400 bar, oferece alta repetibilidade e confiabilidade. O dispositivo conta com tecnologia IO-Link para diagnóstico inteligente, duas saídas de comutação configuráveis e proteção IP68.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0-400 bar
Tecnologia	Célula cerâmica
Conexão	G 1/4
Proteção	IP 68
Comunicação	IO-Link
Saída	2x PNP
Tensão	9.6-36 V DC
Material contato	Inox/Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos móveis.
Aplicações ferroviárias conforme norma DIN EN 50155.
Monitoramento de pressão em sistemas industriais pneumáticos e hidráulicos.

⚠ Considere outro se precisa de:

Aplicações com fluidos gasosos acima de 25 bar (requer consulta).
Picos de pressão superiores a 600 bar (risco de falha catastrófica).
Meios agressivos incompatíveis com Inox 303 (1.4305), FKM, EPDM ou cerâmica.

APLICAÇÕES E USO

Monitoramento de sistemas hidráulicos em máquinas móveis (ex: guindastes, veículos agrícolas).
Sistemas de freio ou circuitos pneumáticos em material rodante ferroviário (atende DIN EN 50155).
Processos industriais que exigem alta resistência a sobrecargas de pressão e vibrações severas.
Aplicações com necessidade de integração digital via IO-Link.

COMO ESCOLHER

Antes de comprar o PP7550 IFM - Pressostato ifm Indústria e Ferroviário 0-400 bar IO-Link, verifique estes pontos:

Quando escolher o PP7550

Indicado para ambientes com alta vibração e necessidade de conformidade ferroviária (DIN EN 50155), ou quando a integração com sistemas IO-Link é necessária para monitoramento remoto.

Quando buscar outra alternativa

Se a aplicação exigir conexão de processo diferente de G 1/4, se a faixa de pressão for inferior a 400 bar (podendo haver sensores mais precisos para faixas baixas) ou se não houver compatibilidade química com 1.4305 (inox 303) e cerâmica.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...400 bar	Operação nominal do sensor
Resistência à pressão	600 bar	Limite de suportabilidade antes de dano permanente
Pressão de ruptura	1000 bar	Ponto de falha mecânica

Precisão e desvios
Tecnologia	Célula de medição de cerâmica	Princípio de detecção
Estabilidade a longo prazo	< ± 0,1 % de duração/ano	Deriva máxima anual

Entradas e Saídas
Interface	IO-Link	Protocolo de dados
Saídas digitais	2 x PNP/NPN configurável	Quantidade e tipo de sinal
Frequência de comutação	170 Hz	Velocidade máxima de comutação DC

Condições ambientais
Grau de proteção	IP 68	Resistência à entrada de poeira e água
Temperatura ambiente	-25...85 °C	Limites operacionais externos
Resistência a choques	1000 g (DIN IEC 60068-2-27)	Robustez mecânica

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud)

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos

Processo G 1/4 rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicações ferroviárias (DIN EN 50155)	✓	Certificado para classes T3, C1, S1.
Gases > 25 bar	✗	Requer consulta técnica e encomenda especial.
Sistemas hidráulicos padrão	✓	Compatível com conexões G 1/4 e fluidos hidráulicos comuns.

INSTALAÇÃO

Como instalar o PP7550 IFM - Pressostato ifm Indústria e Ferroviário 0-400 bar IO-Link

Verifique a compatibilidade da rosca do processo (G 1/4).
Limpe a superfície de vedação para evitar impurezas.
Rosqueie o sensor manualmente até o contato, finalizando com ferramenta adequada (torque moderado).
Conecte o cabo M12, garantindo o travamento seguro.
Alimente o sensor com 9.6...36 V DC.
Configure os parâmetros de comutação via IO-Link ou teach-in se necessário.

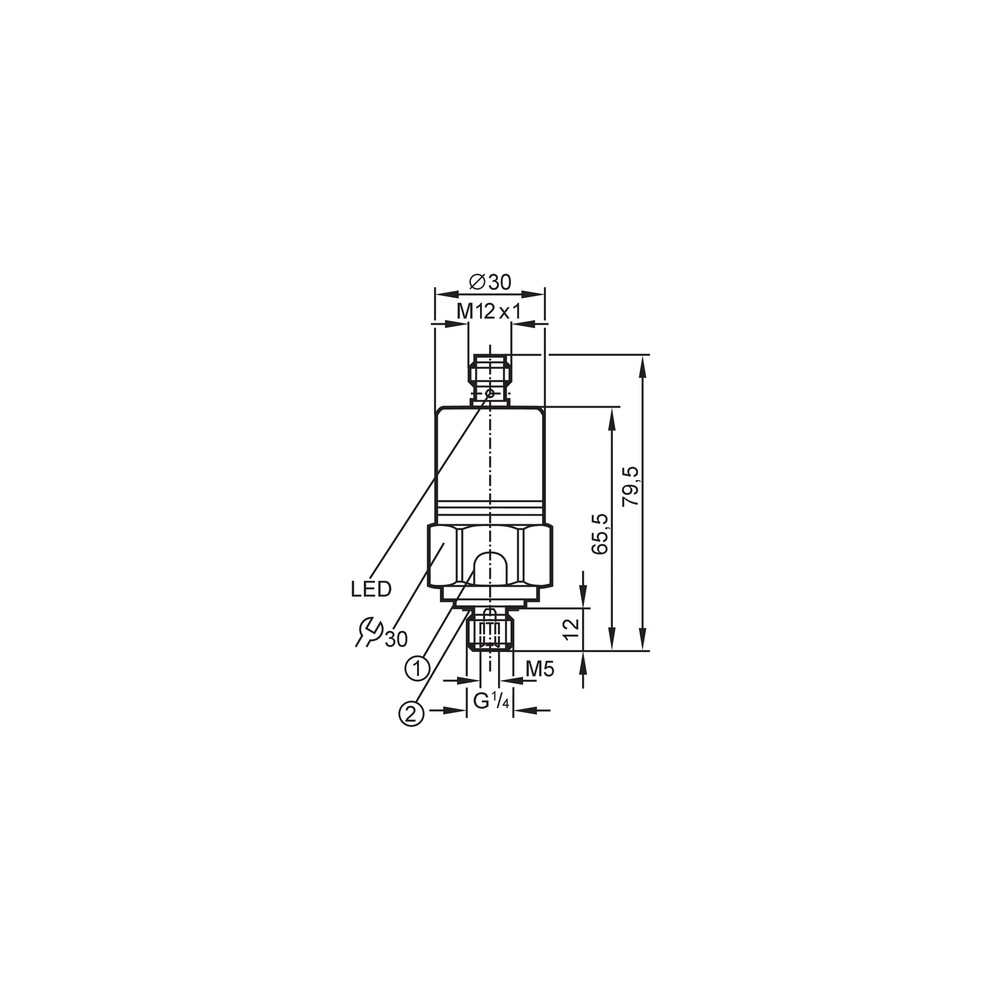

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal no controlador.	Conexão M12 frouxa ou cabo rompido.	Verificar continuidade elétrica e fixação do conector.
Leitura estática ou incorreta de pressão.	Obstrução na entrada de processo (G 1/4).	Remover o sensor e inspecionar a entrada da célula de cerâmica.
Saídas não comutam conforme o esperado.	Falha na parametrização IO-Link.	Conectar via software de diagnóstico para verificar os valores de SP (setpoint) e rP (reset point).
Sensor não liga ou entra em modo de proteção.	Curto-circuito na carga externa.	Testar a saída sem carga e verificar consumo de corrente.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico - PP7550 (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PP7550 e qual a sua finalidade?

O PP7550 é um pressostato eletrônico equipado com célula de medição de cerâmica, projetado para monitorar pressões em aplicações industriais, móveis e ferroviárias.

O que acompanha este produto na embalagem?

O fornecimento inclui apenas a unidade do sensor. Cabos de conexão M12, conectores e acessórios de fixação mecânica devem ser adquiridos separadamente.

Para quais aplicações o produto não é indicado?

Não deve ser utilizado em aplicações de gases com pressão superior a 25 bar sem consulta prévia ao fabricante, nem em ambientes onde a pressão de pico exceda 600 bar.

Existem restrições de compatibilidade com fluidos?

O sensor não é compatível com meios agressivos que degradem os materiais de vedação (FKM/EPDM) ou a célula de cerâmica. Verifique a compatibilidade química antes da instalação.

O que fazer se a leitura de pressão parecer incorreta?

Se o sensor apresentar leituras instáveis, verifique se há acúmulo de partículas ou obstruções na porta de conexão G 1/4. Uma limpeza cuidadosa pode resolver o problema.

O sensor parou de enviar sinal. Como diagnosticar?

Verifique a integridade do cabo M12 e se há sinais de umidade nos contatos. A ausência de sinal pode indicar uma falha na fiação ou na alimentação elétrica do sensor.

Por que escolher este modelo com IO-Link em vez de um sensor analógico simples?

Este modelo possui interface IO-Link e saídas de comutação PNP, sendo ideal para sistemas que exigem diagnóstico digital e parametrização remota, diferentemente de pressostatos analógicos simples.

Como decidir entre este modelo e outras variações da linha PP?

A escolha entre modelos depende da faixa de pressão necessária e do tipo de saída. O PP7550 é otimizado para faixas de até 400 bar com certificação ferroviária, enquanto outros modelos podem ter faixas ou protocolos diferentes.

Quais cuidados tomar na instalação mecânica e elétrica?

A instalação deve seguir o alinhamento correto da rosca G 1/4 para evitar vazamentos. Certifique-se de não exceder o torque de aperto recomendado e garantir que o conector M12 esteja fixado adequadamente.

Este pressostato pode ser utilizado em aplicações ferroviárias?

O sensor possui certificação conforme a norma DIN EN 50155 (Classe T3, C1, S1), tornando-o adequado para uso em material rodante ferroviário, onde vibrações e variações de temperatura são rigorosas.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto que permite a troca de dados bidirecional entre o sensor e o controlador (Ref.: Protocolo de comunicação).

Célula de cerâmica

Tecnologia de medição capacitiva altamente resistente a sobrecargas e meios abrasivos (Ref.: Tecnologia de medição).

PNP

Tipo de saída de comutação que comuta a tensão positiva (nível alto) para a carga (Ref.: Função elétrica).

Pressão relativa

Medição de pressão referenciada à pressão atmosférica ambiente (Ref.: Tipo de pressão).

DIN EN 50155

Norma internacional que define requisitos para equipamentos eletrônicos em material rodante ferroviário (Ref.: Aplicações ferroviárias).
