Sensor de Pressão IFM PN7834 - Display Industrial

Pré-visualizar: PN7834 IFM - Sensor de Pressão IFM Ar Comprimido Industrial -1 a 10 bar Display

PN7834 IFM - Sensor de Pressão IFM Ar Comprimido Industrial -1 a 10 bar Display

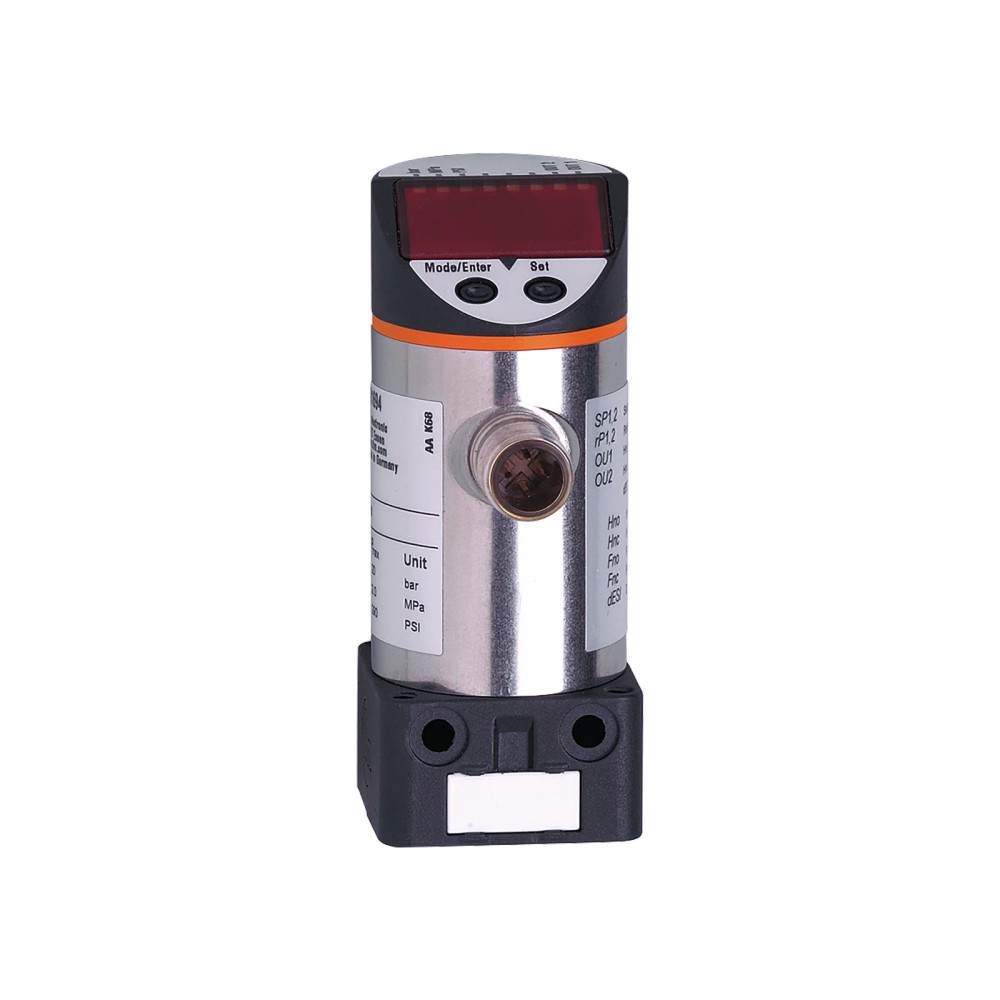

Imagem meramente ilustrativa

R$ 3.345,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7834
EAN: 4021179237895
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PN7834 IFM - Sensor de Pressão IFM Ar Comprimido Industrial -1 a 10 bar Display"

Destaques do Produto

Faixa de medição

-1 a 10 bar

Fluido indicado

Ar comprimido

Rosca de processo

G 1/8 interna

Saídas

2 saídas digitais; PNP/NPN

Alimentação

18 a 36 V DC, SELV/PELV

Conector elétrico

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PN7834 com display, -1 a 10 bar, conexão G 1/8 interna

O IFM PN7834 é um sensor eletrônico de pressão com display para monitoramento de ar comprimido em aplicações industriais. Mede pressão relativa, vácuo e pressão diferencial na faixa de -1 a 10 bar. Possui duas saídas digitais parametrizáveis, função elétrica PNP/NPN e conexão de processo G 1/8 com rosca interna. A conexão elétrica é M12 e o grau de proteção informado é IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão com display
Faixa de medição	-1 a 10 bar
Fluido de processo	Ar comprimido
Conexão de processo	G 1/8, rosca interna
Saídas digitais	2; abertura/fechamento parametrizável
Função elétrica	PNP/NPN
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Tensão de operação	18 a 36 V DC, para SELV/PELV
Grau de proteção	IP 67
Temperatura do fluido	0 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento e comutação de pressão em aplicações industriais com ar comprimido, dentro da faixa de -1 a 10 bar.
Instalações que utilizem conexão de processo G 1/8 com rosca interna e alimentação elétrica de 18 a 36 V DC compatível com SELV/PELV.
Sistemas que aceitem duas saídas digitais configuráveis como PNP ou NPN, com conexão elétrica M12 codificação A.

⚠ Considere outro se precisa de:

Não selecionar para fluido com temperatura fora de 0 a 60 °C, limite informado para o fluido de processo.
Não selecionar quando a pressão de processo puder exceder a resistência à pressão informada de 20 bar; a pressão de estouro indicada é 30 bar e não deve ser tratada como pressão normal de operação.
Não selecionar para uma conexão de processo diferente de G 1/8 interna sem confirmar a compatibilidade mecânica por meio do desenho e dos dados do sistema.
Não presumir compatibilidade com protocolos de comunicação ou saída analógica: a ficha informa sinal de comutação e duas saídas digitais.

APLICAÇÕES E USO

Uso informado pelo fabricante: aplicações industriais com ar comprimido, respeitando a faixa de medição de -1 a 10 bar e a temperatura do fluido de 0 a 60 °C.
Possibilidade de aplicação: monitoramento e comutação de pressão em sistemas de ar comprimido que aceitem conexão G 1/8 interna e sinal digital PNP/NPN; confirmar a configuração de saída e a ligação no datasheet.
A ficha identifica medição de pressão relativa, vácuo e pressão diferencial. A adequação ao processo depende dos limites de pressão, temperatura e materiais em contato com o fluido.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PN7834 com display, -1 a 10 bar, conexão G 1/8 interna, verifique estes pontos:

Escolha o PN7834 quando

A aplicação exigir medição de pressão relativa, vácuo ou pressão diferencial na faixa de -1 a 10 bar, com ar comprimido, conexão G 1/8 interna e saídas digitais PNP/NPN.

Verifique a conexão elétrica antes da compra

Confirme que o cabo ou conector de acoplamento é compatível com M12, codificação A, 4 contatos, e que o circuito atende à alimentação de 18 a 36 V DC para SELV/PELV.

Busque outra especificação quando

A aplicação exigir pressão acima da faixa de medição, temperatura do fluido fora de 0 a 60 °C, conexão de processo diferente ou comunicação por protocolo não informada para este modelo. Consulte a documentação oficial para confirmar os requisitos da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm electronic / IFM	Identificação do fabricante informada no anúncio e na ficha.
Modelo	PN7834	Código do produto.
Tipo de produto	Sensor de pressão eletrônico com display; pressostato eletrônico	Descrição funcional do produto.
Aplicação	Aplicações industriais	Aplicação indicada na ficha.
Fluido de processo	Ar comprimido	Substância indicada para o processo.
Tipo de pressão	Pressão relativa; vácuo; pressão diferencial	Tipos de pressão relacionados ao produto.

Faixa de medição e pressão
Alcance de medição	-1 a 10 bar; -14,5 a 145 psi; -0,1 a 1 MPa	Faixa nominal de medição informada pelo fabricante.
Ponto de comutação SP	-0,9 a 10 bar; -13 a 145 psi; -0,09 a 1 MPa	Faixa disponível para o ponto de comutação.
Ponto de comutação e retorno rP	-0,95 a 9,95 bar; -14 a 144 psi; -0,095 a 0,995 MPa	Faixa informada para ponto de retorno.
Resistência à pressão	20 bar; 290 psi; 2 MPa	Limite de resistência à pressão informado; não equivale à faixa de medição.
Pressão de estouro mínima	30 bar; 435 psi; 3 MPa	Pressão de estouro informada pelo fabricante; não deve ser usada como pressão normal de operação.

Dados elétricos e alimentação
Tensão de operação	18 a 36 V DC, para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 50 mA	Consumo informado na ficha.
Classe de proteção elétrica	III	Classe de proteção indicada pelo fabricante.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo especificado para resistência de isolamento.
Proteção contra sobretensão	Sim, < 40 V	Proteção indicada na ficha; observe a tensão de operação especificada.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção contra curto-circuito informado.
Proteção contra inversão de polaridade	Sim	Recurso indicado pelo fabricante.
Queda de tensão máxima da saída de comutação DC	2 V	Limite informado para a saída de comutação DC.

Saídas e comutação
Quantidade de saídas digitais	2	Número de saídas informado.
Sinal de saída	Sinal de comutação	Tipo de sinal indicado na ficha.
Tipo de saída	Abertura/fechamento, parametrizável	Função de saída configurável informada.
Função elétrica	PNP/NPN	Função elétrica indicada para as saídas.
Corrente máxima constante da saída de comutação DC	250 mA	Limite máximo constante informado para a saída.
Frequência de comutação DC	< 170 Hz	Limite de frequência especificado para comutação DC.
Retardo programável dS, dr	0; 0,2 a 50 s	Faixa de retardo programável informada.
Watchdog integrado	Sim	Recurso indicado na ficha.

Precisão e repetibilidade
Repetibilidade	< ±0,1 % de duração	Valor indicado na ficha; mantenha a referência de duração conforme a documentação do fabricante.
Precisão do ponto de ajuste	< ±0,5 % de duração	Valor indicado para a precisão do ponto de ajuste, conforme a referência de duração informada pelo fabricante.

Conexões e interfaces
Conexão de processo	G 1/8, rosca interna	Tipo de conexão mecânica ao processo.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Interface elétrica informada pelo fabricante; consulte o datasheet para a atribuição dos pinos.
Protocolo de comunicação	Não especificado na ficha disponível	Os dados informam sinal de comutação e saídas digitais, sem indicar protocolo.

Condições ambientais e temporização
Temperatura do fluido	0 a 60 °C	Faixa de temperatura especificada para o fluido.
Temperatura ambiente	-25 a 85 °C	Faixa de temperatura ambiente informada.
Temperatura de armazenamento	-25 a 85 °C	Faixa de temperatura de armazenamento especificada.
Retardo de prontidão	0,3 s	Tempo informado até a prontidão.
Grau de proteção	IP 67	Grau de proteção declarado; a instalação deve manter as condições de montagem e vedação previstas pelo fabricante.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Formato informado para o invólucro.
Dimensões	Ø 34 mm; comprimento 86,6 mm	Dimensões indicadas na ficha; consultar o desenho dimensional para planejamento da montagem.
Peso	173,5 g	Massa informada no dataset do produto.
Materiais de construção	1.4301 (aço inoxidável/304); PPS; PC; PBT; PEI; FKM	Materiais de construção listados no dataset.
Materiais em contato com o fluido	1.4567 (aço inoxidável/304Cu); latão; FKM; PPS; silicone revestido	Materiais especificados para contato com o fluido.
Ciclos de pressão mínimos	50 milhões	Número mínimo de ciclos de pressão indicado na ficha.
MTTF	284 anos	Valor MTTF informado; não representa garantia de vida útil em uma instalação específica.

Display e operação
Display	Possui display	Presença de display indicada nos dados do anúncio.
Unidades de embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha informa sinal de comutação por duas saídas digitais; não especifica protocolo de comunicação.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos dourados. Alimentação de 18 a 36 V DC para SELV/PELV. Função elétrica PNP/NPN; consumo de corrente inferior a 50 mA. Verifique no datasheet a atribuição dos pinos e a configuração elétrica antes da ligação.

Processo G 1/8, rosca interna. A compatibilidade mecânica depende de o ponto de medição aceitar essa rosca e de a instalação respeitar os limites de pressão e temperatura especificados.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Medição de ar comprimido entre -1 e 10 bar, com ponto de conexão G 1/8 interna	✓	A faixa de medição, o fluido e a conexão constam nos dados do produto.
Sistema com entrada compatível com duas saídas digitais PNP ou NPN	✓	O produto possui duas saídas digitais e função elétrica PNP/NPN; a parametrização e a ligação devem seguir o datasheet.
Alimentação de 18 a 36 V DC em circuito SELV/PELV	✓	Essa é a faixa de tensão de operação informada.
Processo com temperatura do fluido fora de 0 a 60 °C	✗	A condição excede a faixa de temperatura do fluido especificada.
Aplicação que exige protocolo de comunicação ou saída analógica como requisito confirmado	✗	A ficha disponível especifica sinal de comutação e saídas digitais, sem indicar protocolo ou saída analógica.
Pressão de processo acima de 20 bar	✗	A resistência à pressão informada é 20 bar. A pressão de estouro de 30 bar não é um limite operacional.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PN7834 com display, -1 a 10 bar, conexão G 1/8 interna

Confirme que o ponto de medição utiliza conexão G 1/8 com rosca interna e que a faixa de pressão e a temperatura do fluido estão dentro dos limites especificados.
Consulte o desenho dimensional para verificar espaço disponível e orientação de montagem antes de instalar o sensor.
Instale a conexão de processo conforme os requisitos da aplicação e as instruções do fabricante; não exceda a resistência à pressão especificada.
Confira no datasheet a atribuição dos pinos do conector M12, codificação A, antes de realizar a ligação elétrica.
Verifique se a alimentação é de 18 a 36 V DC e atende aos requisitos SELV/PELV; selecione a configuração PNP ou NPN conforme a entrada do sistema.
Após a instalação, valide a indicação no display e o funcionamento das duas saídas digitais conforme os pontos de comutação configurados.

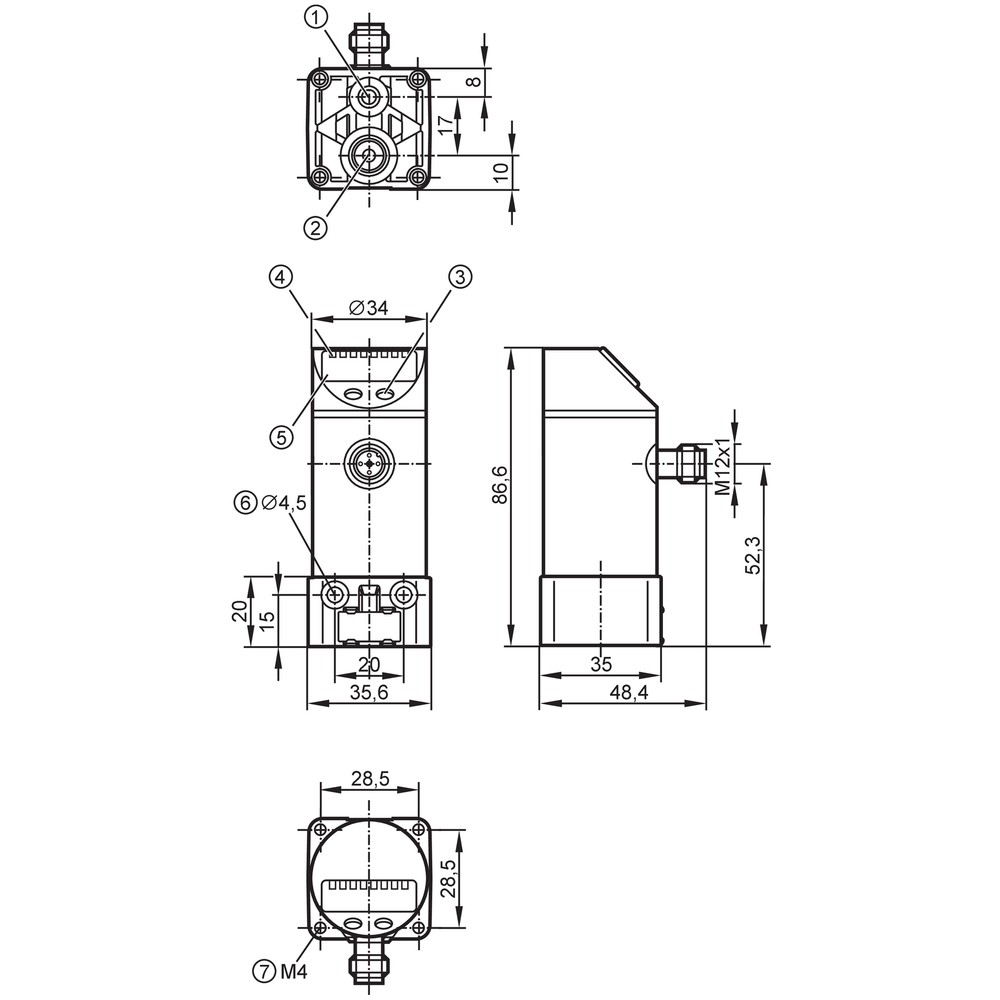

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta indicação após a instalação.	Alimentação ausente ou fora da faixa de 18 a 36 V DC, ou ligação incorreta no conector M12.	Meça a tensão no conector e confira a atribuição dos pinos no datasheet do fabricante antes de substituir o sensor.
A entrada do controlador não reconhece a saída de comutação.	Configuração PNP/NPN incompatível com a entrada, ligação incorreta ou circuito fora dos limites elétricos especificados.	Confirme a configuração da saída, a compatibilidade da entrada do controlador e a ligação M12; compare a carga com os limites do datasheet.
O ponto de comutação não ocorre no valor esperado.	Ponto de comutação ou retorno parametrizado fora do valor requerido pela aplicação.	Leia e confira a configuração SP e rP, comparando-a com as faixas especificadas para o produto.
A leitura ou comutação é instável no processo.	Condição de pressão ou temperatura fora dos limites especificados, ou conexão de processo inadequada para a instalação.	Compare a pressão e a temperatura do fluido com os limites do produto e verifique a conexão G 1/8 e a montagem conforme a documentação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN7834 em português (Datasheet) Desenho em escala do IFM PN7834 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN7834 e para que tipo de sistema ele serve?

É um sensor eletrônico de pressão com display, indicado na ficha para aplicações industriais com ar comprimido. Mede pressão relativa, vácuo e pressão diferencial.

Quais são a faixa de medição e a conexão de processo?

A faixa de medição é de -1 a 10 bar e a conexão é G 1/8 com rosca interna. Confirme que a conexão do ponto de medição corresponde a essa especificação.

O produto acompanha cabo ou acessórios?

A ficha disponível informa uma peça por embalagem, mas não identifica acessórios ou cabo incluídos. Consulte o fornecedor para confirmar o conteúdo efetivo do fornecimento.

Posso usar o PN7834 com fluido acima de 60 °C?

Não, a ficha especifica temperatura do fluido de 0 a 60 °C. Para temperaturas fora dessa faixa, selecione um produto cuja documentação cubra a condição do processo.

Ele serve para uma instalação que exige protocolo de comunicação ou saída analógica?

A ficha do PN7834 informa sinal de comutação e duas saídas digitais, sem especificar protocolo de comunicação ou saída analógica. Se esses recursos forem obrigatórios, confirme outra versão com o fabricante.

O display acende, mas o controlador não detecta a saída: o que verifico?

Confira se a saída está configurada como PNP ou NPN conforme a entrada do controlador. Verifique também a ligação dos pinos M12 e os limites elétricos no datasheet antes de substituir o sensor.

A pressão indicada parece incorreta; como faço o diagnóstico antes de trocar?

Compare a pressão real do processo com a faixa de medição e confira os pontos SP e rP parametrizados. Verifique também se o fluido e a temperatura estão dentro das condições especificadas.

É melhor comprar este modelo ou um sensor com outra faixa de pressão?

Escolha o PN7834 se a medição necessária estiver entre -1 e 10 bar e a aplicação aceitar conexão G 1/8 interna e saídas digitais PNP/NPN. Se a faixa ou as interfaces necessárias forem diferentes, compare a documentação de outro modelo.

Que cuidados devo ter ao instalar o sensor?

Confirme a compatibilidade da rosca, respeite os limites de pressão e temperatura e consulte o datasheet para a atribuição dos pinos M12. Use o desenho dimensional para verificar o espaço de montagem.

Como identifico os limites de pressão sem confundir medição e resistência?

A faixa de medição é -1 a 10 bar; a resistência à pressão informada é 20 bar e a pressão de estouro é 30 bar. Resistência e pressão de estouro não ampliam a faixa normal de medição.

GLOSSÁRIO TÉCNICO

Faixa de medição

Intervalo de pressão que o sensor foi especificado para medir. (Ref.: -1 a 10 bar)

PNP/NPN

Tipos de função elétrica de saída digital que devem corresponder à entrada do sistema de controle. (Ref.: função elétrica PNP/NPN)

Ponto de comutação SP

Valor configurável associado à atuação da saída de comutação. (Ref.: faixa SP de -0,9 a 10 bar)

Ponto de retorno rP

Valor associado ao retorno da comutação, conforme a parametrização do sensor. (Ref.: faixa rP de -0,95 a 9,95 bar)

IP 67

Grau de proteção declarado para o invólucro; as condições de instalação devem seguir as instruções do fabricante. (Ref.: grau de proteção IP 67)
