Sensor de Pressão IFM PN7696 com Display e IO-Link

Pré-visualizar: PN7696 IFM - Sensor de Pressão com Display IFM Aplicações Industriais 0-2,5 bar, IO-Link, 1/4" NPT

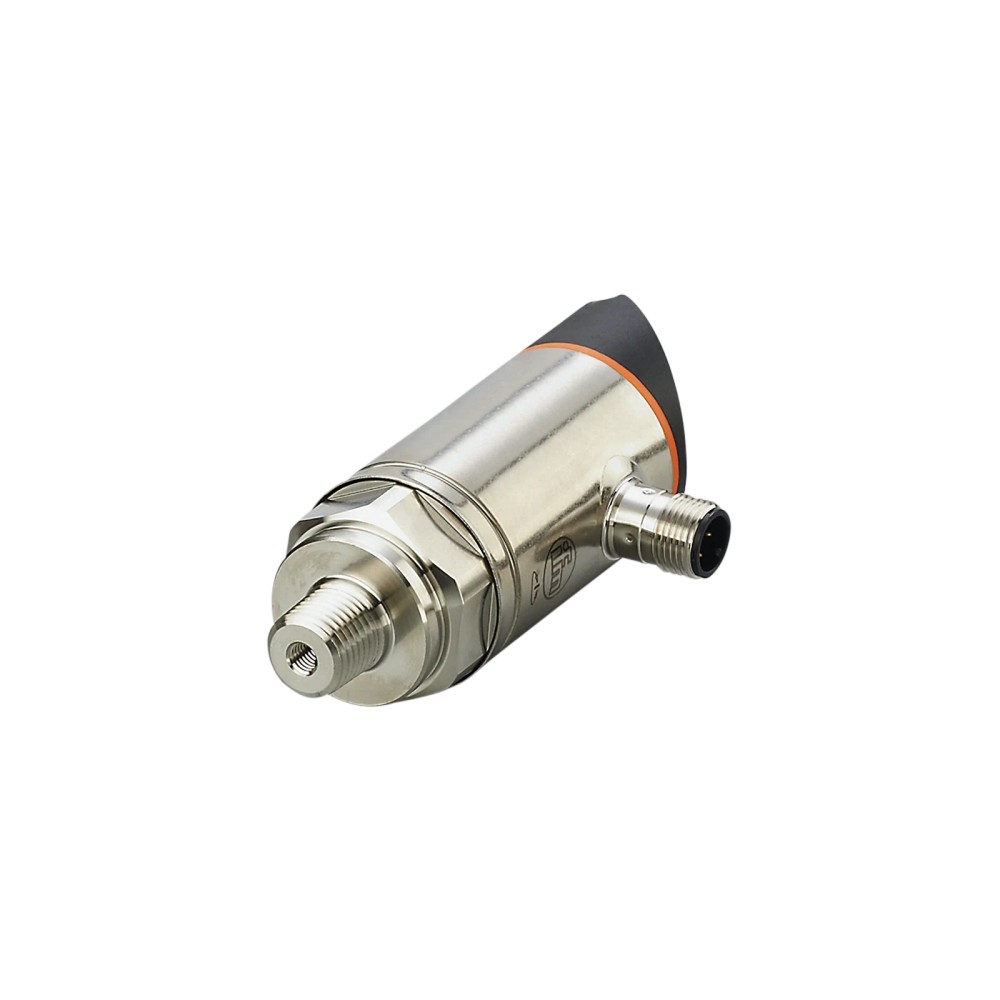

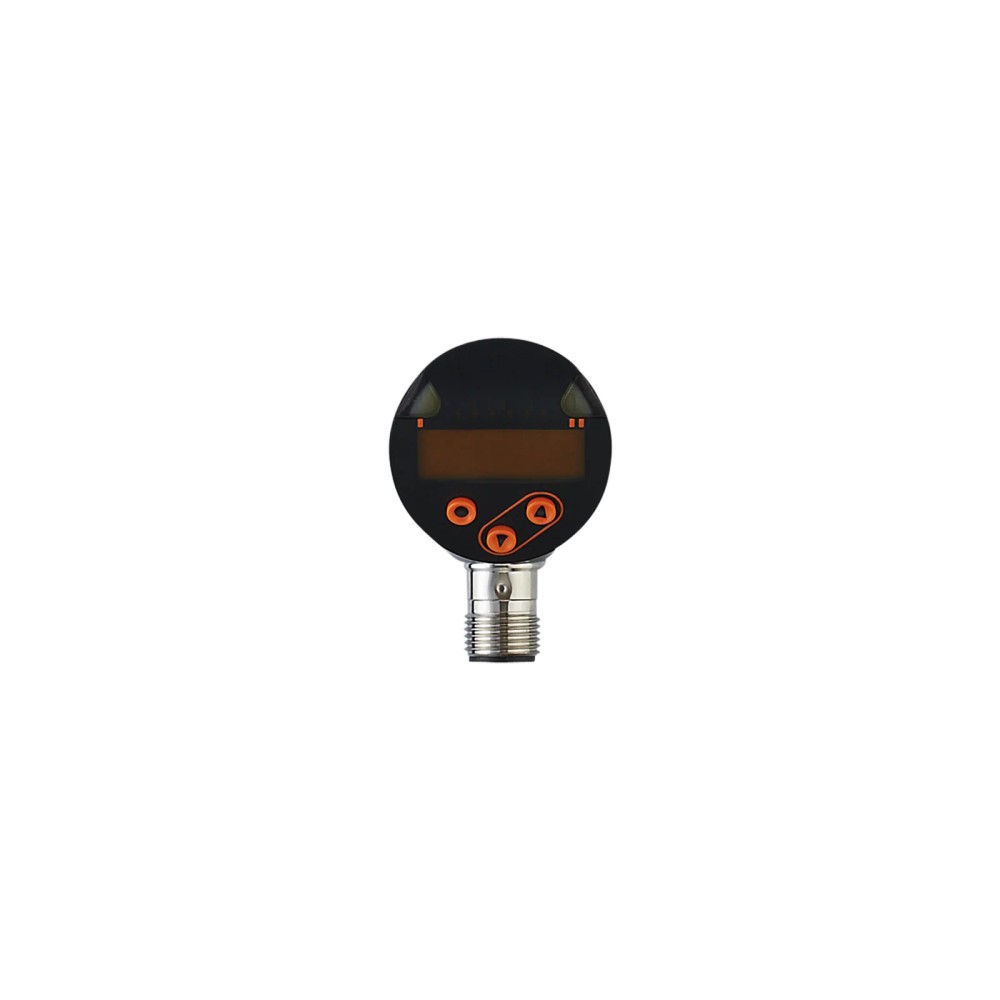

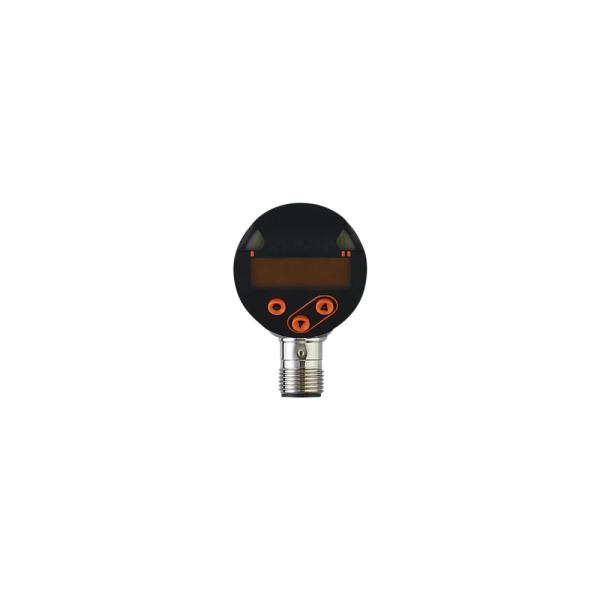

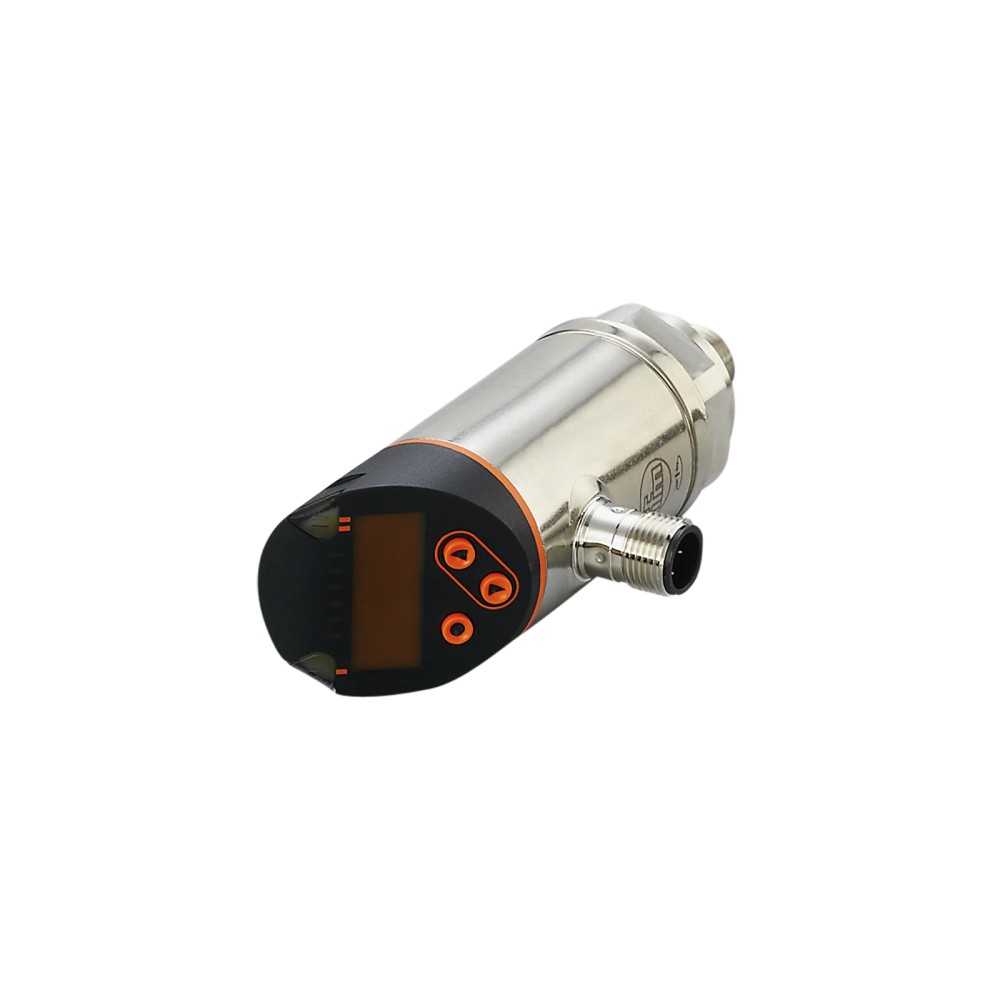

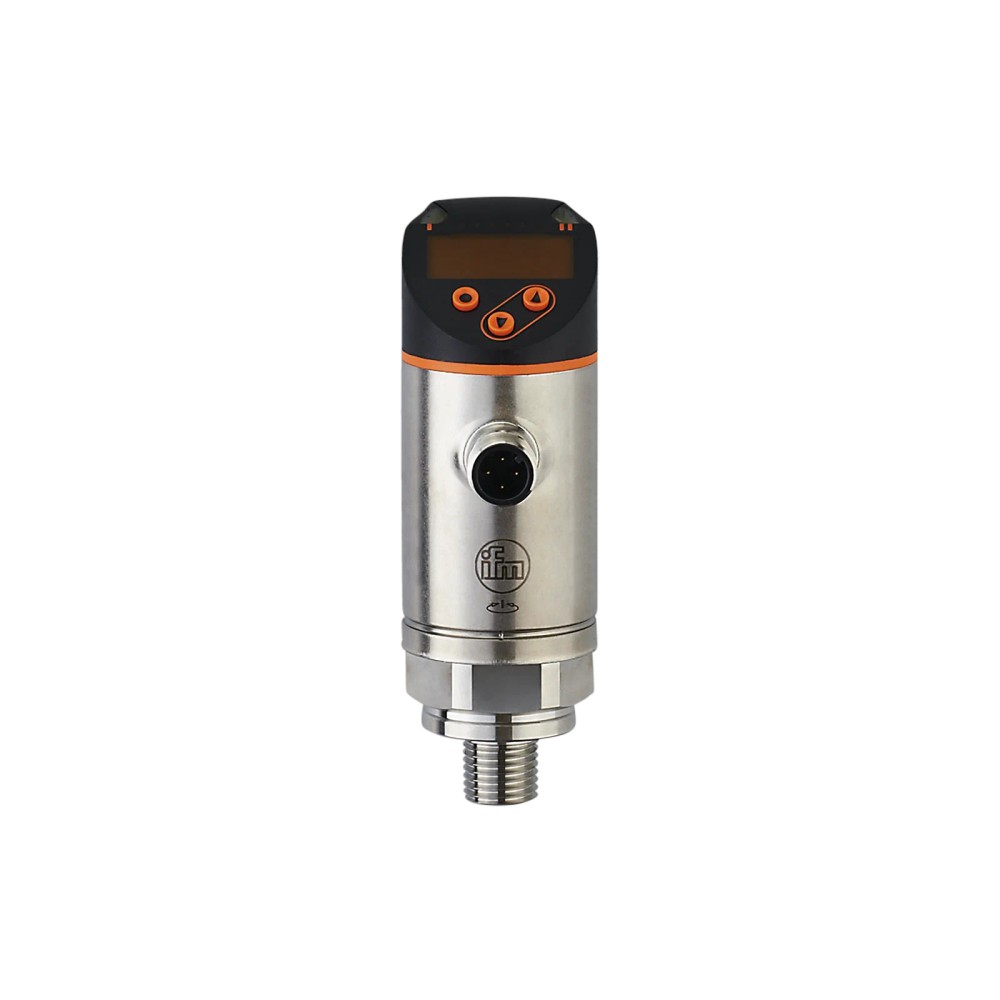

PN7696 IFM - Sensor de Pressão com Display IFM Aplicações Industriais 0-2,5 bar, IO-Link, 1/4" NPT

Imagem meramente ilustrativa

R$ 4.074,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7696
EAN: 4021179281546
NCM do produto: 90262090

Destaques do Produto Faixa de Medição 0 -...mais

Fechar menu

Saiba mais sobre: "PN7696 IFM - Sensor de Pressão com Display IFM Aplicações Industriais 0-2,5 bar, IO-Link, 1/4" NPT"

Destaques do Produto

Faixa de Medição

0 - 2,5 bar

Conexão

1/4" NPT

Comunicação

IO-Link

Saídas

2 Digital

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN7696 IFM - Sensor de Pressão com Display, 0-2,5 bar, IO-Link, 1/4" NPT

O sensor de pressão PN7696 da IFM é um pressostato eletrônico projetado para o monitoramento de fluidos líquidos e gasosos em aplicações industriais. Opera na faixa de 0 a 2,5 bar, utilizando tecnologia de célula cerâmica para alta precisão. O dispositivo integra interface IO-Link para diagnóstico avançado e possui display alfanumérico para visualização local de processos.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
Modelo	PN7696
Faixa	0-2,5 bar
Protocolo	IO-Link
Conexão	1/4" NPT
Proteção	IP65/IP67
Temperatura	-25 a 80 °C
MTTF	260 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos industriais dentro da faixa de 0 a 2,5 bar.
Processos de automação que exigem monitoramento contínuo via IO-Link.
Monitoramento de fluidos líquidos e gasosos compatíveis com os materiais do sensor.

⚠ Considere outro se precisa de:

Sistemas com pressão de pico superior a 20 bar (risco de destruição da célula de medição).
Fluidos incompatíveis com materiais em contato: Aço 1.4404 (316L), cerâmica e vedação FKM.
Aplicações em atmosferas explosivas sem certificação específica para tal.

APLICAÇÕES E USO

Monitoramento de pressão em circuitos hidráulicos industriais.
Controle de pressão em linhas pneumáticas.
Sistemas de refrigeração industrial.
Medição de nível hidrostático em reservatórios pequenos.

COMO ESCOLHER

Antes de comprar o PN7696 IFM - Sensor de Pressão com Display, 0-2,5 bar, IO-Link, 1/4" NPT, verifique estes pontos:

Quando escolher este sensor

Selecione o PN7696 quando sua aplicação exigir monitoramento de pressão até 2,5 bar, compatibilidade com IO-Link para integração em redes de automação e necessidade de visualização local em display.

Quando buscar outra opção

Busque outro modelo se a faixa de pressão necessária exceder 2,5 bar (verifique catálogos IFM para faixas superiores) ou se a conexão mecânica específica requerida for diferente de 1/4" NPT.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...2,5 bar / 0...2500 mbar / 0...36,2 psi / 0...250 kPa	Operação nominal do sensor
Resistência à pressão	20 bar / 290 psi / 2000 kPa	Limite de suportabilidade antes de falha

Dados elétricos
Tensão de operação	18...30 V DC (SELV/PELV)	Faixa nominal de alimentação elétrica
Consumo de corrente	< 35 mA	Consumo em operação normal
Função elétrica	PNP/NPN	Configuração da saída

Interfaces e Saídas
Interface de comunicação	IO-Link (COM2)	Protocolo de comunicação digital
Quantidade de saídas	2 (digitais/configuráveis)	Capacidade de comutação

Dados mecânicos e ambientais
Conexão de processo	1/4" NPT rosca externa	Interface mecânica de instalação
Materiais em contato	Aço 316L, cerâmica, FKM	Compatibilidade química
Grau de proteção	IP65 / IP67	Resistência a ambientes externos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38.4 kBaud)

Conexões

Elétrica 1 x M12; codificação: A; 4 polos

Processo 1/4" NPT rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas IO-Link	✓	O sensor suporta IO-Link nativamente com revisão 1.1.
Conexão mecânica rosca externa 1/4 NPT	✓	O dispositivo possui conexão de processo padrão NPT.
Aplicações sanitárias (FDA/3A)	✗	O modelo não possui certificações para contato com alimentos ou processos sanitários.

INSTALAÇÃO

Como instalar o PN7696 IFM - Sensor de Pressão com Display, 0-2,5 bar, IO-Link, 1/4" NPT

Verifique se o sistema está despressurizado antes da instalação.
Limpe a rosca do local de instalação.
Aplique vedante compatível na rosca 1/4 NPT, se necessário.
Rosqueie o sensor manualmente e finalize com torque adequado conforme recomendações do manual.
Conecte o cabo M12 de 4 polos observando o pinout padrão.
Ligue a alimentação e configure os parâmetros de comutação através do display ou IO-Link.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Vazamento no sensor ou falha total de leitura.	Pressão do sistema acima de 20 bar.	Verifique a pressão máxima do processo contra o limite de 20 bar do sensor.
O display não acende ou erro de comunicação IO-Link.	Queda de tensão ou fiação incorreta no conector M12.	Meça a tensão de 18-30V DC no pino 1 e 3 do conector.
Saída comutando no valor errado.	Configuração incorreta do ponto de comutação.	Acesse a parametrização via IO-Link ou menu do display para verificar os setpoints (SP/rP).
Leitura estável errada ou deriva nos valores.	Acúmulo de contaminantes na membrana cerâmica.	Inspecione visualmente o orifício de entrada de pressão em busca de obstruções.

DOCUMENTAÇÃO TÉCNICA

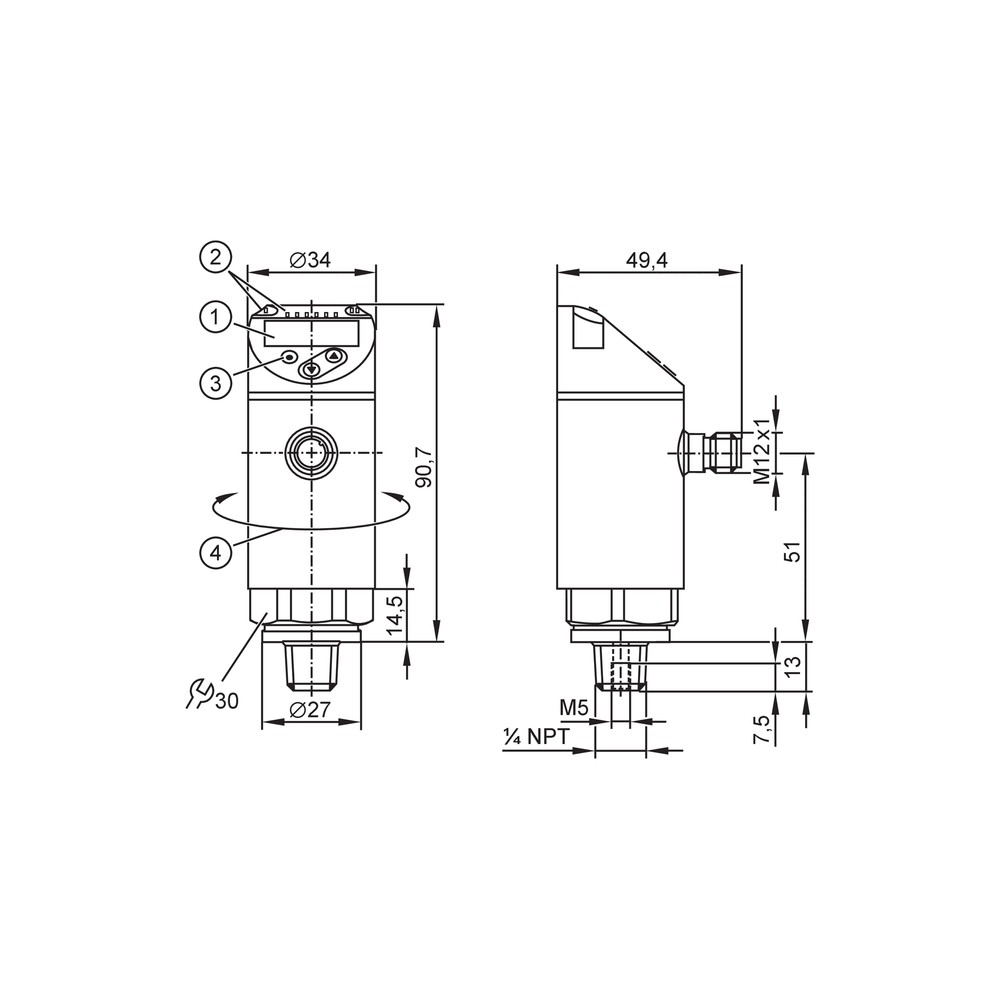

Datasheet PN7696 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PN7696 e qual sua principal função?

Este sensor é um pressostato eletrônico com display integrado para monitoramento de pressão relativa em sistemas industriais, operando na faixa de 0 a 2,5 bar.

O que acompanha o sensor e como ele se comunica com o controlador?

O sensor acompanha o manual de instruções e o desenho dimensional, sendo o IO-Link um protocolo de comunicação nativo acessível via conector M12.

Para quais aplicações o PN7696 não é indicado?

O modelo não é indicado para fluidos altamente corrosivos que danifiquem cerâmica, FKM ou aço 316L, nem para sistemas onde a pressão de pico exceda 20 bar, o que causaria a destruição do sensor.

Este modelo atende exigências sanitárias rigorosas para indústria alimentícia?

Não utilize este sensor em aplicações que exijam conformidade com normas sanitárias 3A ou EHEDG, pois seu projeto é focado em automação industrial padrão e não em processos assépticos de alimentos ou fármacos.

O display não liga, o que devo verificar?

Se o display não acende, verifique a tensão de alimentação (18-30V DC) e se a conexão M12 está firmemente fixada. Se o problema persistir, utilize um multímetro para conferir a continuidade do cabo.

Por que a saída de comutação não está funcionando?

Se a saída não comuta conforme programado, verifique o diagnóstico de falha via IO-Link ou o LED de status; a causa provável é erro de parametrização ou sobrecarga na saída (curto-circuito).

Qual a vantagem do IO-Link neste modelo comparado a sensores puramente analógicos?

O PN7696 utiliza IO-Link, o que permite parametrização remota e monitoramento contínuo, enquanto modelos analógicos simples fornecem apenas sinais de 4-20mA, limitando o diagnóstico avançado.

Posso usar este sensor para medir pressão absoluta ou diferencial?

Este dispositivo é um sensor de pressão relativo, não sendo adequado para medir pressão absoluta ou diferencial, pois ele compara a pressão do processo com a pressão atmosférica ambiente.

Quais os cuidados principais na instalação do sensor?

A instalação requer o aperto da rosca 1/4 NPT com ferramentas adequadas, recomendando-se não exceder o torque de instalação para evitar danos à vedação e ao invólucro.

Qual a procedência e suporte do equipamento?

A procedência é garantida pelo faturamento direto da IFM ELECTRONIC LTDA., assegurando a originalidade do sensor e acesso ao suporte técnico do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (IEC 61131-9) que permite a troca bidirecional de dados entre sensores e mestres, facilitando o diagnóstico e parametrização.

Pressão Relativa

Pressão medida em relação à pressão atmosférica ambiente, padrão para este sensor PN7696. (Ref.: Tipo de pressão)

1.4404 (Aço Inoxidável 316L)

Material de alta resistência à corrosão, utilizado nas partes em contato com o fluido. (Ref.: Materiais em contato com o fluído)

Célula de medição cerâmica

Elemento sensor capacitivo que oferece alta estabilidade e resistência a sobrecargas para medições de pressão. (Ref.: Elemento de medição)

Grau de Proteção IP67

Indica que o equipamento é protegido contra imersão temporária em água (até 1m por 30 min) e totalmente vedado contra poeira. (Ref.: Proteção)
