Sensor de Pressão IFM PN7593 - 0-25 bar com Display

Pré-visualizar: PN7593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display

PN7593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display

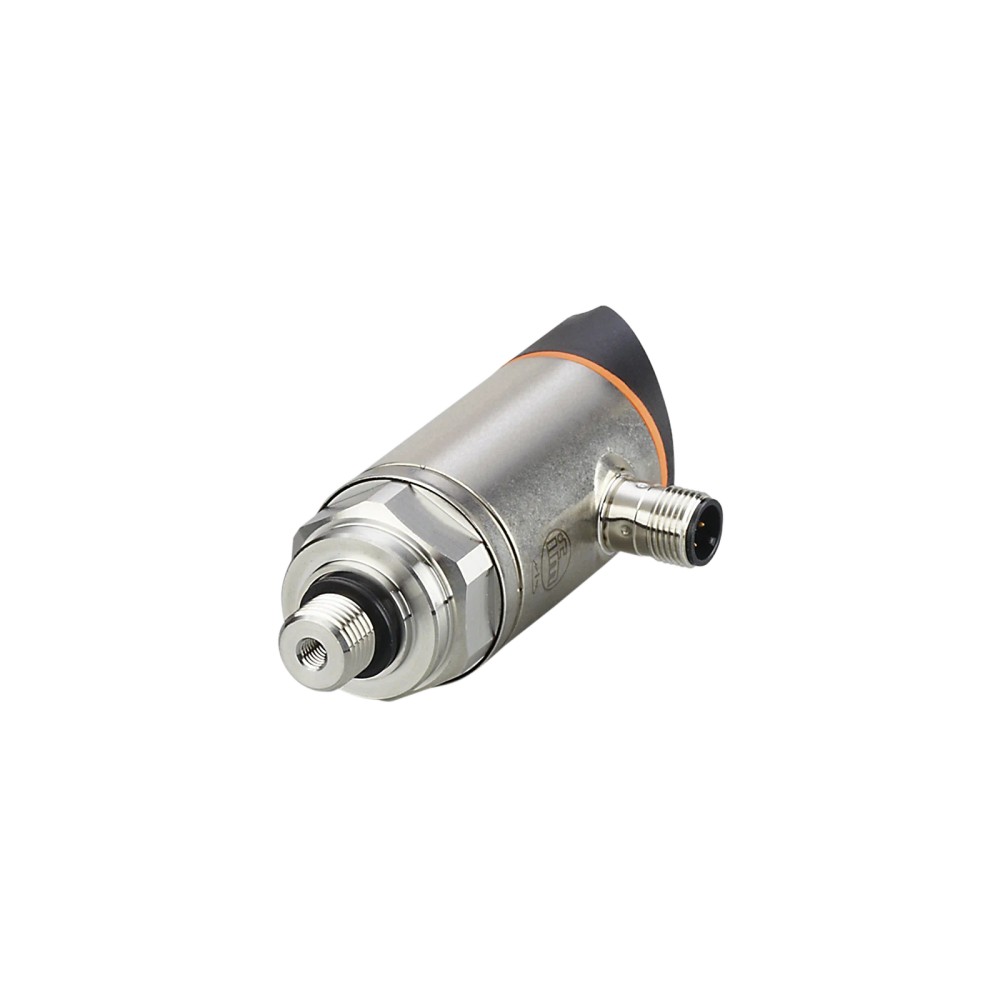

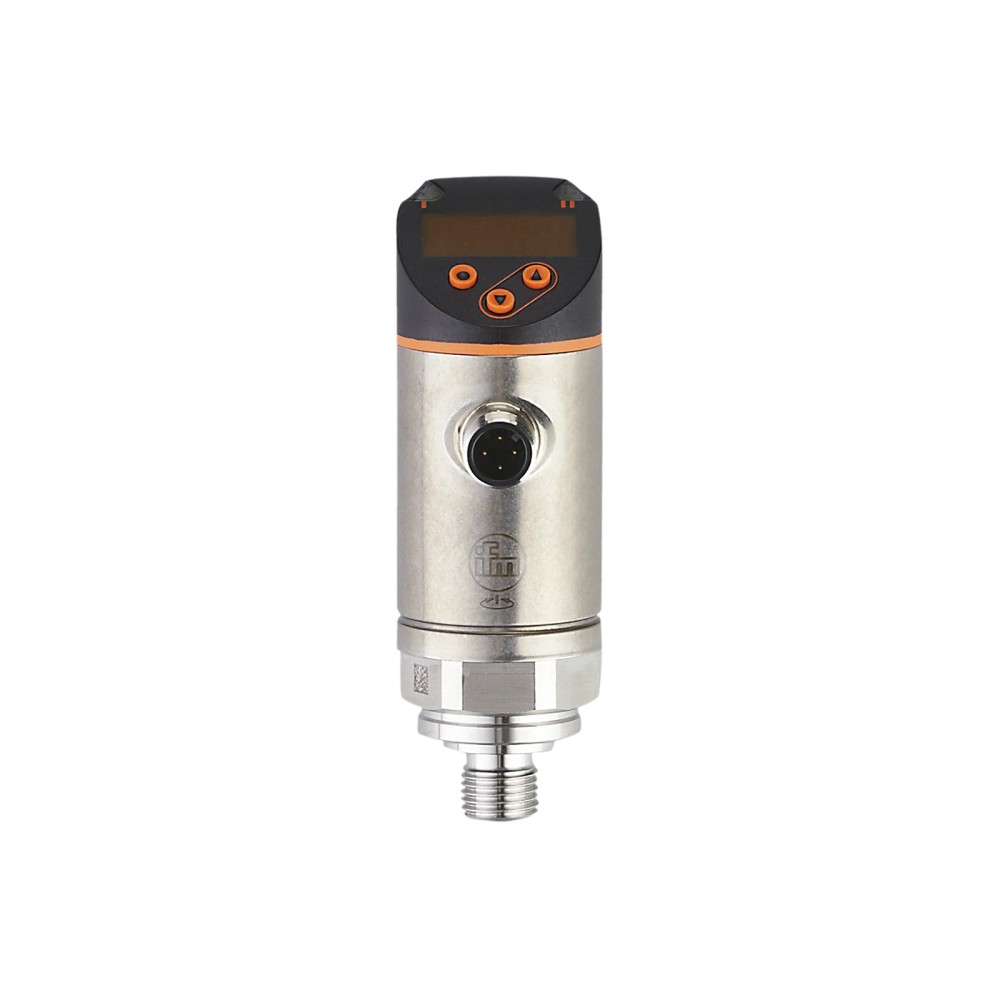

Imagem meramente ilustrativa

R$ 4.074,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7593
EAN: 4021179281447
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PN7593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display"

Destaques do Produto

Faixa de pressão

0 a 25 bar

Tipo de pressão

Relativa

Conexão de processo

G 1/4 externa

Comunicação

IO-Link 1.1 e modo SIO

Alimentação

18 a 30 V DC

Conexão elétrica

M12 A-coded, 4 pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PN7593 com Display, 0 a 25 bar, IO-Link, G 1/4 externa

O IFM PN7593 é um sensor eletrônico de pressão relativa com display, destinado ao monitoramento de pressão em aplicações industriais. Mede de 0 a 25 bar e oferece duas saídas digitais configuráveis, além de comunicação IO-Link. Possui conexão de processo G 1/4 externa, conexão elétrica M12 de 4 pinos e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 25 bar; 0 a 362 psi; 0 a 2,5 MPa
Tipo de pressão	Relativa
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Saídas	2 saídas digitais configuráveis; PNP/NPN
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Conexão elétrica	M12, codificação A, 4 pinos com contatos dourados
Alimentação	18 a 30 V DC, SELV/PELV
Temperatura de operação e do fluido	-25 a 80 °C
Grau de proteção	IP65 e IP67
Display	Alfanumérico, 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, respeitando a faixa de medição e a temperatura especificadas.
Instalações que utilizem conexão de processo G 1/4 externa e alimentação de 18 a 30 V DC.
Sistemas que necessitem de sinal de comutação configurável e/ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecione para medir pressão absoluta: o PN7593 é especificado para pressão relativa.
Não use quando a pressão de operação exceder a faixa de medição de 0 a 25 bar; a resistência à pressão informada não amplia a faixa de medição.
Não aplique fora da faixa de temperatura do fluido de -25 a 80 °C.
Não considere compatível mecanicamente sem confirmar a rosca do ponto de instalação: a conexão indicada é G 1/4 externa, com rosca interna M5.

APLICAÇÕES E USO

Aplicação declarada: monitoramento industrial de pressão em fluidos líquidos e gasosos, respeitando a faixa de 0 a 25 bar e a temperatura do fluido de -25 a 80 °C.
Possibilidade de uso: integração a sistemas com IO-Link 1.1 para comunicação de dados, desde que o master port e a ligação atendam aos requisitos informados.
Possibilidade de uso: acionamento de entradas de controle por sinal PNP/NPN configurável; validar corrente admissível, lógica e parametrização com o circuito receptor.
O sensor mede pressão relativa; não é especificado para medição de pressão absoluta. A conexão, os materiais em contato e as condições de processo devem ser confirmados para cada fluido e instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN7593 com Display, 0 a 25 bar, IO-Link, G 1/4 externa, verifique estes pontos:

Escolha o PN7593 quando

A aplicação exigir medição de pressão relativa entre 0 e 25 bar, conexão de processo G 1/4 externa, display local e saída de comutação e/ou IO-Link.

Avalie outra faixa ou tipo de sensor quando

A pressão a medir ultrapassar 25 bar ou a variável requerida for pressão absoluta; esses requisitos não correspondem às especificações deste modelo.

Confirme a instalação antes da compra

Verifique a compatibilidade da rosca de processo e do conector elétrico M12 A-coded de 4 pinos, além da alimentação disponível entre 18 e 30 V DC.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN7593	Código do sensor de pressão IFM.
Tipo de produto	Pressostato eletrônico / sensor de pressão com display	Aplicação industrial para monitoramento de pressão.
Substâncias	Fluidos líquidos e gasosos	Indicação informada na ficha; observar limites de pressão, temperatura e materiais em contato.
Aplicação	Aplicações industriais	Descrição fornecida para o produto.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada na ficha do produto.

Faixa e resistência à pressão
Alcance de medição	0 a 25 bar / 0 a 362 psi / 0 a 2,5 MPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa	Referência de medição declarada.
Ponto de comutação SP	0,2 a 25 bar / 4 a 362 psi / 0,02 a 2,5 MPa	Faixa de ajuste indicada como configuração de fábrica.
Ponto de comutação e retorno rP	0,1 a 24,9 bar / 2 a 360 psi / 0,01 a 2,49 MPa	Faixa indicada como configuração de fábrica.
Resistência à pressão	150 bar / 2175 psi / 15 MPa	Valor informado como resistência à pressão; não representa faixa de medição.
Pressão mínima de ruptura	350 bar / 5075 psi / 35 MPa	Limite de ruptura informado na ficha; não é condição normal de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência contra vácuo informado.
Proteção contra sobrecarga	Sim	Recurso declarado; não substitui os limites de medição e resistência.

Precisão e estabilidade
Repetibilidade	< ±0,1 % da duração	Informada para variações de temperatura inferiores a 10 K.
Precisão do ponto de ajuste	< ±0,5 % da duração	Valor declarado para o ponto de ajuste.
Coeficiente de temperatura da amplitude	< ±0,2; de 0 a 80 °C	Coeficiente especificado para a faixa de temperatura indicada.
Coeficiente de temperatura do ponto zero	< ±0,2; de 0 a 80 °C	Coeficiente especificado para a faixa de temperatura indicada.
Estabilidade ao longo do tempo	< ±0,05; por 6 meses	Período de referência indicado na ficha; unidade não detalhada no campo de origem.

Dados elétricos
Tensão de operação	18 a 30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	< 35 mA	Consumo especificado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento mínima	100 MΩ; 500 V DC	Condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas informadas para EMC.

Saídas e parâmetros de comutação
Função elétrica	PNP/NPN	Tipo de saída informado.
Quantidade de saídas digitais	2	Número de saídas digitais.
Sinal de saída	Sinal de comutação e IO-Link, configuráveis	Tipos de sinal declarados.
Frequência de comutação DC	< 170 Hz	Limite especificado para comutação em corrente contínua.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo informado.
Corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Capacidade indicada conforme a temperatura.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção declarada.
Status de chaveamento	2 LEDs amarelos	Indicação visual do estado de comutação.
Retardo programável dS, dr	0 a 50 s	Faixa de ajuste do retardo.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; lógica de comutação; atraso de comutação/desligamento; amortecimento; unidade do display	Possibilidades de ajuste informadas.

Comunicação e dados de processo
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão indicado para a comunicação.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e tipo de transferência informados.
Modo SIO	Sim	Modo de operação informado.
Dados do processo binários	2	Quantidade declarada.
Dados do processo analógicos	1	Quantidade declarada.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Requisito de master port indicado.
Watchdog integrado	Sim	Recurso informado na ficha.

Tempos de reação
Tempo de resposta	< 3 ms	Tempo de resposta especificado.
Retardo de prontidão	< 0,3 s	Tempo informado até a prontidão.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25 a 80 °C	Limite de temperatura do fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP65 e IP67	Classificações informadas; dependem da instalação correta.
Resistência a choques	DIN EN 60068-2-27; 50 g, 11 ms	Ensaio e condição especificados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g, 10 a 2000 Hz	Ensaio e faixa especificados.
Ciclos de pressão mínimos	100 milhões	Valor informado na ficha.

Dados mecânicos e materiais
Conexão de processo	G 1/4 rosca externa; rosca interna M5	Configuração indicada para a conexão de processo.
Torque máximo de aperto	25 a 35 Nm	Faixa de torque informada; confirme condições de montagem no datasheet.
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L; cerâmica; FKM	Materiais declarados para as partes molhadas.
Materiais de construção	1.4404/316L; PBT+PC-GF30; PBT-GF20; PC	Materiais listados para o produto.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Descrição do elemento de medição fornecida na ficha.
Elemento de estrangulamento	Não disponível para instalação posterior	Condição indicada para o produto.
Peso	260,5 g	Massa informada no conjunto de dados.
MTTF	260 anos	Valor informado na ficha; não equivale a garantia nem à vida útil assegurada.

Display e elementos de operação
Display	Exibição alfanumérica, vermelho/verde, 4 dígitos	Indicação local do valor medido.
Unidades do display	3 LEDs verdes: bar, psi e MPa	Unidades indicadas para o display.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos.

Conexões elétricas e proteção
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector especificado.
Proteção contra curto-circuitos	Sim, por impulso	Proteção elétrica declarada para a saída.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão IEC 61131-9; transmissão COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Dados de processo: 2 binários e 1 analógico; requer master port classe A, ou classe B se o pino 2 não estiver conectado.

Conexões

Elétrica Conector M12, codificação A, 4 pinos com contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV; função elétrica PNP/NPN. Confirme o pinout do fabricante antes da ligação.

Processo Rosca externa G 1/4; a ficha também informa rosca interna M5. Verifique a configuração do ponto de montagem e a vedação aplicável antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 18 a 30 V DC e entrada compatível com saída PNP ou NPN	✓	A ficha especifica essa faixa de alimentação e função elétrica PNP/NPN; a ligação deve seguir o esquema do fabricante.
Rede IO-Link com master port classe A	✓	A ficha especifica IO-Link 1.1 e classe A; se o pino 2 não estiver conectado, indica classe B.
Instalação mecânica com ponto de processo G 1/4 correspondente	✓	A conexão de processo indicada é G 1/4 externa; confirme rosca e montagem no equipamento.
Medição de pressão relativa até 25 bar, com fluido entre -25 e 80 °C	✓	A faixa de medição é 0 a 25 bar e a temperatura do fluido especificada é de -25 a 80 °C.
Medição de pressão absoluta ou pressão acima de 25 bar como faixa de medição	✗	O produto é especificado para pressão relativa, com faixa de medição de 0 a 25 bar.
Sistema que exija conexão elétrica diferente de M12 A-coded, 4 pinos	✗	A conexão elétrica especificada para este modelo é M12, codificação A, 4 pinos.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN7593 com Display, 0 a 25 bar, IO-Link, G 1/4 externa

Confirme que a aplicação requer pressão relativa e que a faixa de medição necessária está entre 0 e 25 bar.
Verifique a compatibilidade mecânica da conexão G 1/4 externa e os requisitos de vedação do ponto de instalação.
Instale o sensor respeitando o torque de aperto informado de 25 a 35 Nm e as orientações do fabricante.
Confirme que a temperatura ambiente e a do fluido estão entre -25 e 80 °C e que os materiais molhados são adequados ao fluido.
Conecte o M12 A-coded de 4 pinos ao circuito adequado; confira a alimentação de 18 a 30 V DC e o esquema de ligação do fabricante antes de energizar.
Configure as saídas, a lógica de comutação, os pontos de ajuste e, se aplicável, os parâmetros IO-Link conforme a aplicação e o datasheet.

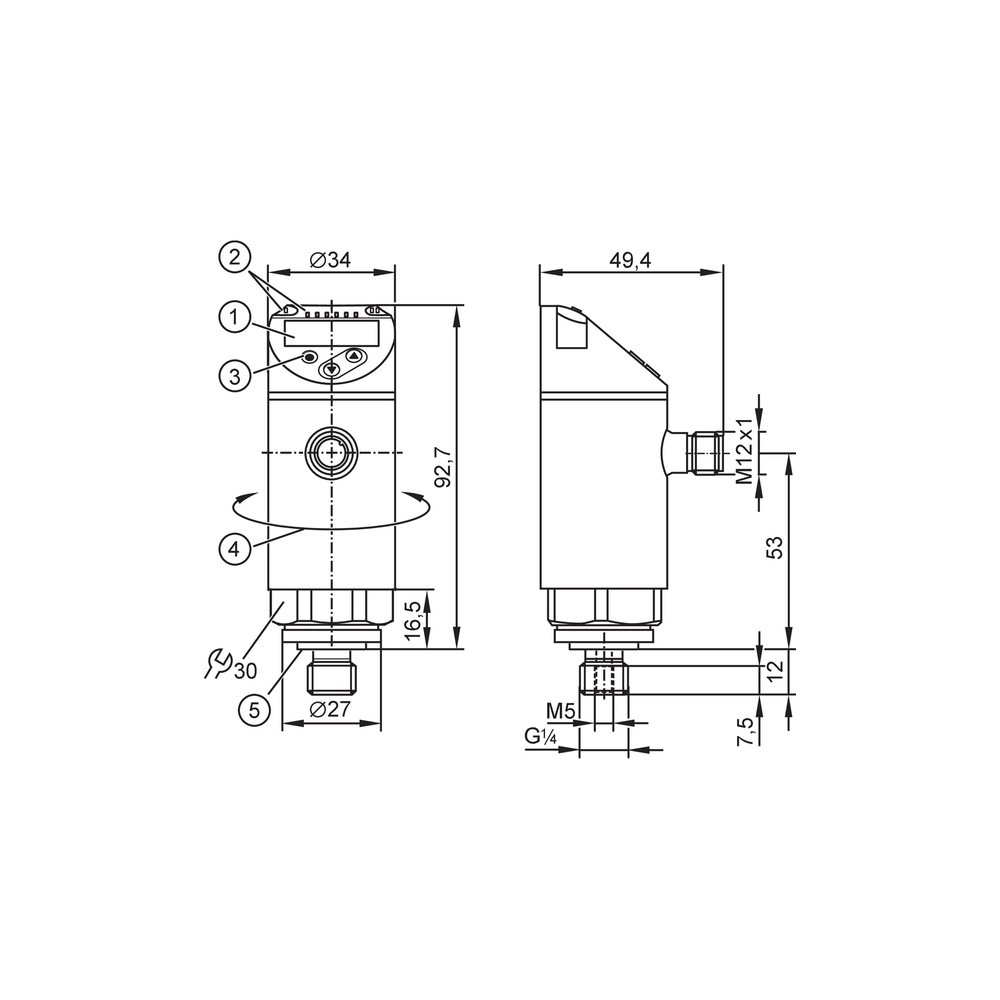

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display sem indicação ou sensor sem resposta	Alimentação ausente ou fora da faixa de operação, ou conexão M12 incorreta.	Meça a tensão no conector e confirme que está entre 18 e 30 V DC; confira a ligação com o datasheet.
Saída de comutação não aciona a entrada do controlador	Incompatibilidade de ligação PNP/NPN, parametrização do ponto de comutação ou carga elétrica acima do limite especificado.	Confira a configuração da saída e do controlador, o ponto SP/rP e a corrente exigida pela carga em relação aos limites do datasheet.
Valor indicado difere do esperado	Tipo de referência de pressão ou unidade de display não corresponde à interpretação do processo; também pode haver operação fora da faixa de medição.	Confirme que a aplicação usa pressão relativa, verifique unidade selecionada e compare a pressão aplicada com a faixa de 0 a 25 bar.
Falha de comunicação IO-Link	Master port, configuração de comunicação ou ligação elétrica incompatível com os requisitos do sensor.	Verifique IO-Link 1.1, COM2 a 38,4 kBaud e a classe do master port; confirme a condição do pino 2 e o cabeamento conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN7593 em português (Datasheet) Desenho em escala PN7593 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN7593 e para que serve?

É um sensor eletrônico de pressão relativa com display para monitoramento industrial. A ficha especifica medição de 0 a 25 bar, duas saídas digitais configuráveis e comunicação IO-Link.

O que acompanha o PN7593 na embalagem?

A ficha informa uma peça por embalagem, mas não relaciona acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo comercial do fornecimento.

Posso usar este sensor para medir pressão absoluta?

Não é especificado para essa finalidade: o PN7593 é declarado como sensor de pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha técnica declare esse tipo de medição.

Ele é adequado para fluido acima de 80 °C ou pressão de medição acima de 25 bar?

Não, esses requisitos ficam fora das condições de operação e da faixa de medição especificadas: o fluido é limitado a -25 a 80 °C e a faixa de medição termina em 25 bar.

O display está apagado; o que devo verificar antes de trocar o sensor?

Verifique primeiro a alimentação no conector, que deve estar entre 18 e 30 V DC, e confira o cabeamento M12 conforme o datasheet. Examine também o conector e a alimentação do circuito.

A saída não comuta; o que pode estar acontecendo?

A configuração PNP/NPN, os pontos de comutação ou os limites elétricos da carga podem não corresponder ao circuito. Confira a parametrização, a ligação e a corrente requerida antes de substituir o sensor.

Devo escolher este modelo ou outro sensor de pressão?

Escolha o PN7593 se a aplicação requer pressão relativa até 25 bar, conexão G 1/4 externa, display e IO-Link ou saídas digitais. Se precisar de pressão absoluta ou outra faixa, compare com a ficha de outro modelo.

Preciso comprar um kit de montagem ou outros itens junto?

A ficha não lista acessórios incluídos nem especifica um kit de montagem. Confirme separadamente os itens necessários para conectar o processo, o cabo M12 e a integração elétrica.

Que cuidados devo tomar para instalar o PN7593?

Confirme a rosca G 1/4, o torque informado de 25 a 35 Nm e a faixa de temperatura do fluido. Faça a ligação elétrica conforme o datasheet e não exceda os limites especificados.

Qual cabo e master IO-Link são compatíveis?

A conexão elétrica do sensor é M12 A-coded de 4 pinos, e a comunicação especificada é IO-Link 1.1 em COM2. O master deve atender à classe A, ou classe B se o pino 2 não estiver conectado; a ficha não identifica um modelo específico de cabo ou master.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de pressão declarado para o sensor.

IO-Link

Interface de comunicação digital especificada para troca de dados entre o sensor e um master compatível.

Modo SIO

Modo de operação indicado na ficha além da comunicação IO-Link.

PNP/NPN

Tipos de função elétrica declarados para as saídas do sensor; a ligação deve corresponder à entrada do dispositivo receptor.

G 1/4

Identificação da rosca externa indicada para a conexão de processo; deve corresponder à conexão mecânica da instalação.

Ligações relacionadas com "PN7593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN7593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display"

Para avaliar, preencha:

Ligações relacionadas com
