Sensor de Pressão IFM PN7571 com Display 0-250 bar

Pré-visualizar: PN7571 IFM - Sensor de Pressão IFM com Display Monitoramento de fluidos 0-250 bar IO-Link G1/4

PN7571 IFM - Sensor de Pressão IFM com Display Monitoramento de fluidos 0-250 bar IO-Link G1/4

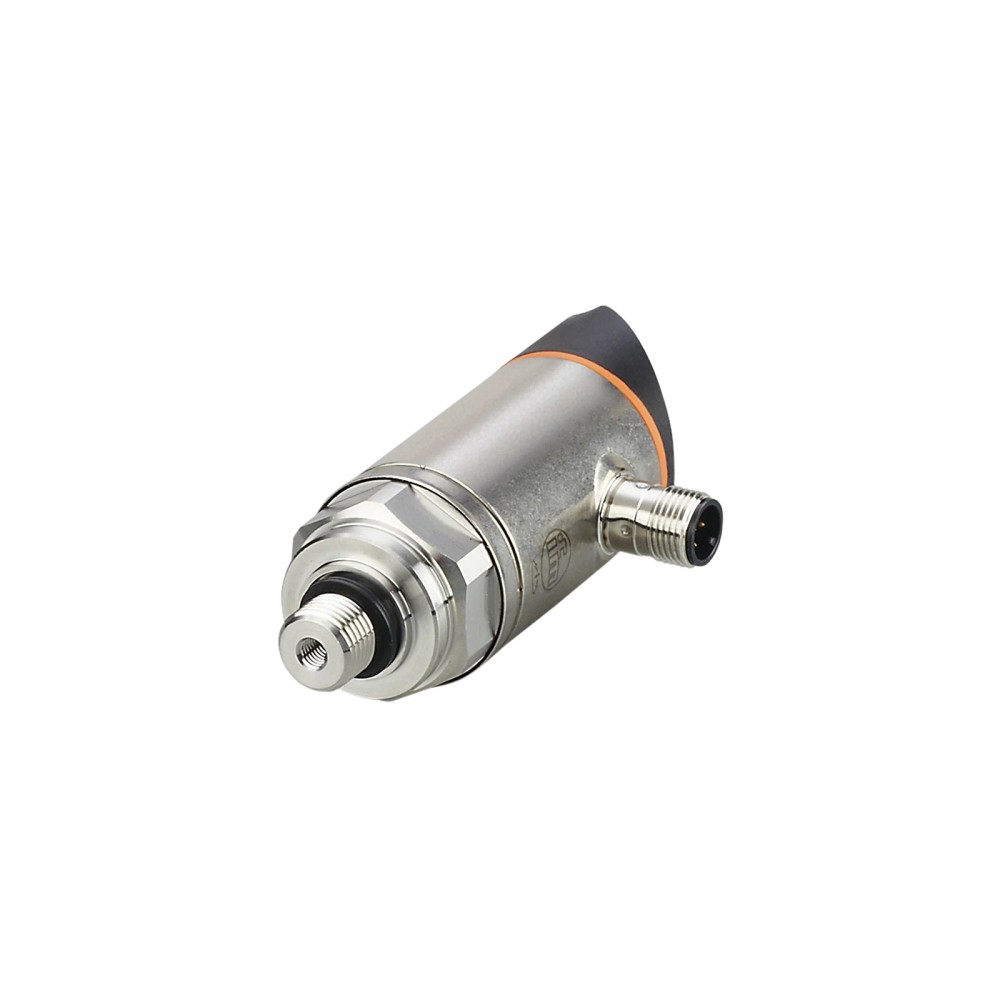

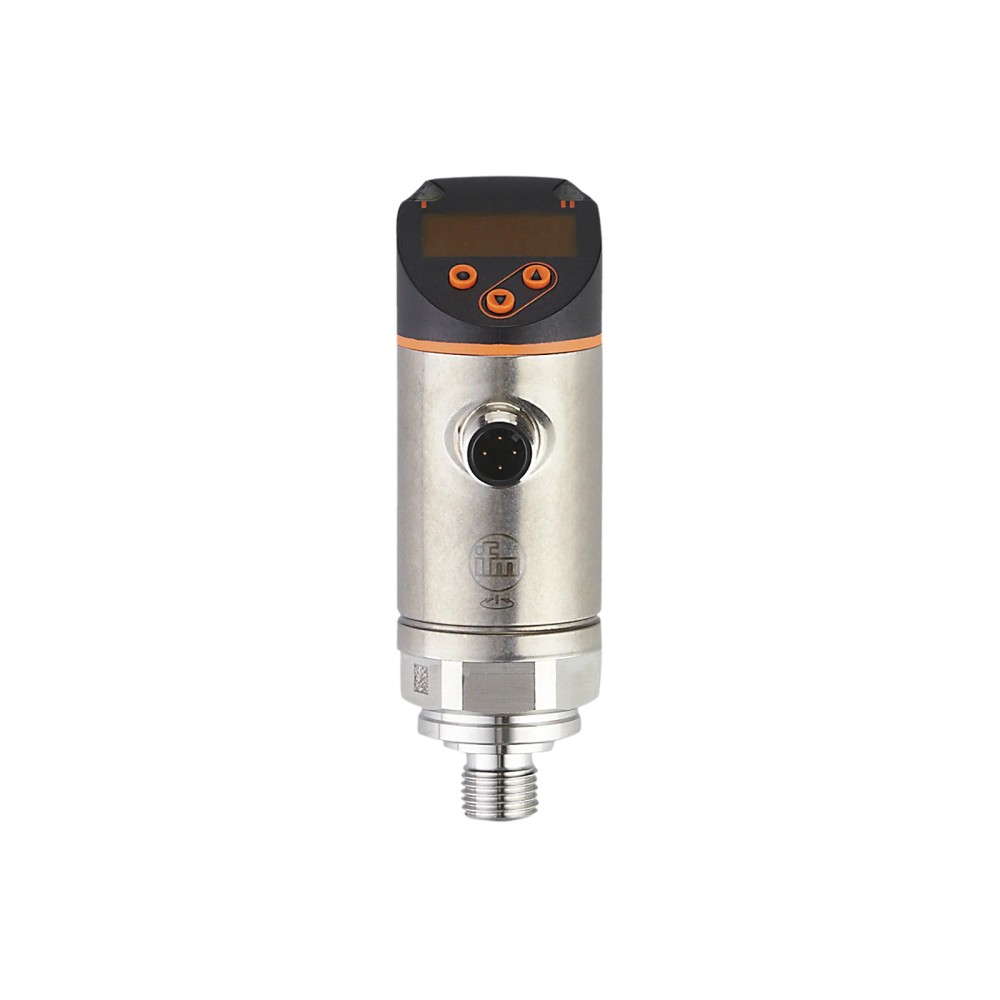

Imagem meramente ilustrativa

R$ 4.074,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7571
EAN: 4021179281416
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PN7571 IFM - Sensor de Pressão IFM com Display Monitoramento de fluidos 0-250 bar IO-Link G1/4"

Destaques do Produto

Faixa de medição

0...250 bar

Conexão de processo

G 1/4 rosca externa

Saída

Sinal de comutação PNP/NPN configurável

Comunicação

IO-Link

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PN7571 com Display, 0...250 bar, IO-Link, G 1/4

O IFM PN7571 é um sensor eletrônico de pressão relativa com display, destinado ao monitoramento de pressão em fluidos líquidos e gasosos. Mede de 0...250 bar e oferece saídas de comutação configuráveis PNP/NPN e comunicação IO-Link. Possui conexão de processo G 1/4 externa e conexão elétrica M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão relativa com display
Faixa de medição	0...250 bar / 0...3620 psi / 0...25 MPa
Saídas	2 saídas digitais; PNP/NPN configuráveis
Comunicação	IO-Link, COM2 38,4 kBaud, revisão 1.1
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Proteção	IP65 e IP67
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde
Peso	258,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em fluidos líquidos ou gasosos dentro da faixa de medição de 0...250 bar.
Sistemas que utilizem comunicação IO-Link compatível ou sinal de comutação PNP/NPN configurado de acordo com a entrada do controlador.
Instalações com conexão de processo G 1/4 externa e temperatura de operação do fluido entre -25 e 80 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 250 bar como faixa de medição normal; a ficha indica resistência à pressão de 500 bar, mas isso não altera a faixa de medição.
Instalações cuja conexão de processo não possa receber G 1/4 externa, considerando também a rosca interna M5 indicada na conexão.
Aplicações com temperatura de operação do fluido fora de -25...80 °C.

APLICAÇÕES E USO

Monitoramento de pressão relativa em linhas com fluidos líquidos ou gasosos, desde que a faixa necessária esteja entre 0 e 250 bar e a temperatura do fluido entre -25 e 80 °C.
Integração a sistemas de automação que utilizem IO-Link COM2, revisão 1.1, ou entradas digitais compatíveis com a saída PNP/NPN configurada.
Indicação local da pressão por display em instalações onde sejam úteis a leitura de quatro dígitos e a seleção de unidade bar, psi ou MPa. A adequação ao processo depende da conexão, do fluido e das condições reais de operação; valide os requisitos no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN7571 com Display, 0...250 bar, IO-Link, G 1/4, verifique estes pontos:

Escolha o PN7571 quando

A aplicação exigir medição de pressão relativa de 0...250 bar, display local, saídas digitais configuráveis PNP/NPN ou comunicação IO-Link, e conexão de processo G 1/4 externa.

Considere outra especificação quando

A faixa normal de medição necessária ultrapassar 250 bar, a temperatura do fluido ficar fora de -25...80 °C ou a conexão mecânica requerida não corresponder à configuração G 1/4 externa. Confirme requisitos adicionais no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico com display; pressostato eletrônico	Identificação do modelo PN7571.
Marca	IFM	Fabricante informado para o produto.
SKU / Part Number	PN7571	Código de identificação do produto.
GTIN	4021179281416	Identificador comercial informado.
Fluidos	Fluidos líquidos e gasosos	Aplicação indicada no conjunto de dados.
Tipo de pressão	Pressão relativa	Referência de medição indicada na ficha.
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento sensor.

Faixa de medição e pressão
Faixa de medição	0...250 bar / 0...3620 psi / 0...25 MPa	Faixa de medição especificada.
Resistência à pressão	500 bar / 7250 psi / 50 MPa	Limite de resistência à pressão informado; não representa faixa normal de medição.
Pressão mínima de ruptura	1100 bar / 15950 psi / 110 MPa	Valor de pressão de ruptura informado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; observar os limites de pressão especificados.

Precisão e desvios
Repetibilidade	< ± 0,1 % de duração	Valor de repetibilidade conforme informação fornecida.
Precisão do ponto de ajuste	< ± 0,5 % de duração	Valor indicado para o ponto de ajuste.

Saídas e sinais
Quantidade de saídas digitais	2	Número de saídas indicado na ficha.
Função elétrica	PNP/NPN	Configuração elétrica indicada para as saídas.
Sinal de saída	Sinal de comutação configurável e IO-Link	Sinais e interface descritos para o produto.
Frequência de comutação DC	< 170 Hz	Limite de frequência indicado para comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado na ficha.

Alimentação e dados elétricos
Tensão de alimentação	18...30 V DC, para SELV/PELV	Faixa de alimentação informada.
Tensão DC máxima	30 V	Limite máximo indicado no conjunto de dados.
Consumo de corrente	< 35 mA	Valor de consumo informado.
Corrente por contato	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites indicados por temperatura.
Categoria de isolação	Classe III	Classificação elétrica informada.
Resistência de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada.
Contatos	4 contatos dourados	Característica dos contatos da conexão elétrica.
Característica dos contatos	Banhados a ouro	Materialização descrita na ficha.

Interfaces e conexões
Interface de comunicação	IO-Link COM2, 38,4 kBaud, revisão 1.1, IEC 61131-9	Protocolo e parâmetros da interface informados.
Conexão elétrica	1 x M12, codificação A, 4 contatos	Conector elétrico especificado.
Conexão de processo	G 1/4 rosca externa; rosca interna M5	Configuração mecânica da conexão indicada.
Torque de montagem	25...35 Nm	Torque informado para a conexão; confirme a condição de montagem no datasheet.

Display e operação
Exibição de valores	Display alfanumérico de 4 dígitos, vermelho/verde	Indicação local dos valores.
Indicadores de unidade	3 LEDs verdes: bar, psi e MPa	Indicação das unidades disponível no display.
Indicadores de status	2 LEDs amarelos	Indicação de status conforme dados do produto.

Condições ambientais
Temperatura de operação ambiente	-25...80 °C	Faixa de operação ambiente informada.
Temperatura do fluido	-25...80 °C	Limite de temperatura do fluido informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; a proteção depende de instalação correta e conexão adequada.
Resistência a choques	DIN EN 60068-2-27, 50 g, 11 ms	Norma e condições de ensaio informadas.
Resistência a vibrações	DIN EN 60068-2-6, 20 g, 10...2000 Hz	Norma e condições de ensaio informadas.
Compatibilidade eletromagnética	DIN EN 61000-6-2 / DIN EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas.

Materiais e construção
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para a parte em contato com o fluido.
Materiais declarados	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais informados no conjunto de dados; verificar a aplicação específica no datasheet.

Dados mecânicos e confiabilidade
Peso	258,5 g	Peso informado para a unidade.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada na ficha.
MTTF	214 anos	Valor de MTTF declarado no conjunto de dados; não equivale a prazo de garantia.

Certificações e classificação
Certificação	cULus, aprovação UL J003	Certificação informada para o produto.
NCM	9026.20.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, revisão 1.1, IEC 61131-9.

• Sinal de comutação por duas saídas digitais configuráveis PNP/NPN; a compatibilidade depende do tipo de entrada e da configuração do controlador.

Conexões

Elétrica Conector M12 codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV; corrente consumida inferior a 35 mA. Corrente por contato: 150 mA; 200 mA até 60 °C e 250 mA até 40 °C, conforme ficha.

Processo G 1/4 rosca externa, com rosca interna M5 indicada na conexão de processo. Verifique o padrão mecânico e o espaço disponível antes da montagem; a conexão mecânica não determina a compatibilidade elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link compatível com COM2 38,4 kBaud e revisão 1.1	✓	A interface do sensor é IO-Link COM2, revisão 1.1; confirme também a compatibilidade do mestre.
Entrada digital compatível com a saída PNP/NPN selecionada e configurada	✓	O sinal de comutação é configurável PNP/NPN; a interface de entrada deve corresponder à configuração utilizada.
Processo com conexão G 1/4 externa compatível e pressão dentro de 0...250 bar	✓	A conexão e a faixa de medição correspondem às especificações do sensor.
Processo que requer faixa normal de medição superior a 250 bar	✗	A faixa de medição especificada termina em 250 bar; resistência à pressão não amplia a faixa de medição.
Fluido operando fora de -25...80 °C	✗	A temperatura de operação do fluido especificada é -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN7571 com Display, 0...250 bar, IO-Link, G 1/4

Confirme que a faixa de pressão requerida está dentro de 0...250 bar e que a temperatura do fluido está entre -25 e 80 °C.
Verifique a compatibilidade mecânica da conexão G 1/4 externa e da rosca interna M5 com o ponto de instalação.
Instale o sensor respeitando o torque indicado de 25...35 Nm e as instruções do fabricante.
Conecte o cabo compatível ao conector M12 codificação A, de 4 contatos; consulte o datasheet para a atribuição dos pinos.
Alimente o sensor dentro da faixa de 18...30 V DC para SELV/PELV e configure a saída PNP/NPN de acordo com a entrada do controlador, ou estabeleça a comunicação IO-Link compatível.
Após a instalação, verifique a leitura no display, o estado das saídas e a comunicação com o controlador antes de liberar o processo.

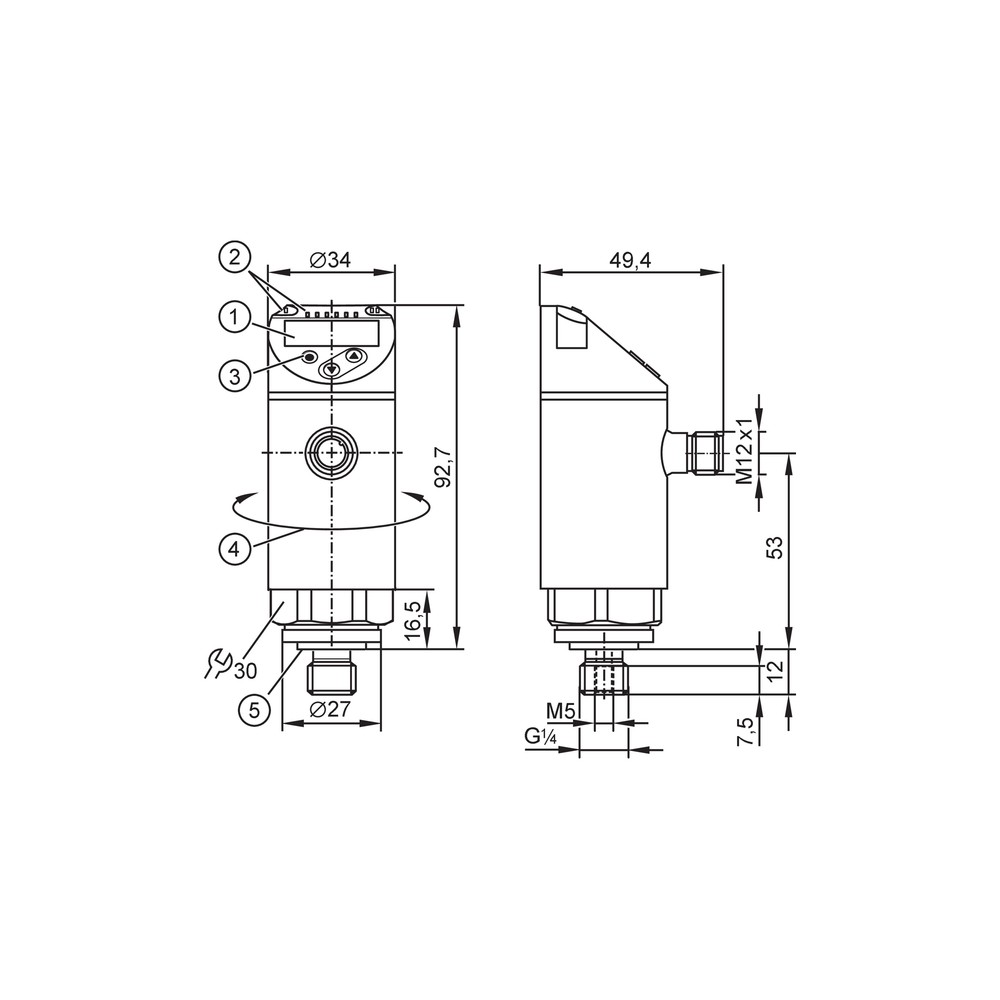

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Alimentação ausente ou fora da faixa especificada, ou conexão M12 incorreta.	Meça a alimentação no conector e confirme 18...30 V DC; confira o encaixe e a ligação conforme o datasheet.
O controlador não reconhece a saída de comutação.	Configuração PNP/NPN incompatível com o tipo de entrada do controlador ou fiação inadequada.	Confirme a configuração da saída no sensor, o tipo da entrada digital e a ligação dos contatos no datasheet.
A comunicação IO-Link não é estabelecida.	Mestre incompatível ou configuração de comunicação diferente da interface especificada.	Verifique se o mestre suporta IO-Link COM2 a 38,4 kBaud e revisão 1.1 e inspecione a conexão elétrica.
A leitura de pressão não corresponde ao processo.	Conexão de processo inadequada, condição de pressão fora da faixa de medição ou temperatura fora do limite do fluido.	Confira a conexão G 1/4, compare a pressão aplicada com a faixa 0...250 bar e verifique se a temperatura está entre -25 e 80 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PN7571 em português (Datasheet) Desenho em escala PN7571 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN7571 e para que serve?

É um sensor eletrônico de pressão relativa com display para monitorar fluidos líquidos e gasosos. Mede até 250 bar e dispõe de saídas digitais configuráveis PNP/NPN e IO-Link.

O que acompanha o sensor?

A ficha informa a unidade do sensor, mas não detalha acessórios incluídos na embalagem. Confirme o conteúdo fornecido com o fabricante ou vendedor antes da compra.

O PN7571 funciona com qualquer controlador IO-Link?

Não é possível afirmar compatibilidade com qualquer controlador. A interface é IO-Link COM2, 38,4 kBaud e revisão 1.1; confirme esses requisitos no mestre utilizado.

Posso instalar o PN7571 em uma conexão diferente de G 1/4?

A conexão de processo informada é G 1/4 externa, com rosca interna M5. Uma conexão diferente só é compatível se a interface mecânica for validada; a ficha não especifica adaptadores.

O sensor serve para medir acima de 250 bar?

Não como faixa normal de medição: a faixa especificada é 0...250 bar. A resistência à pressão indicada é um parâmetro distinto e não amplia a faixa de medição.

Posso usar o sensor com fluido acima de 80 °C?

A ficha especifica temperatura do fluido de -25...80 °C. Para operação fora desse intervalo, selecione uma opção cuja especificação cubra a temperatura necessária.

O display acende, mas a saída não muda; preciso trocar o sensor?

Não necessariamente: a saída pode estar configurada como PNP/NPN diferente da entrada do controlador. Verifique primeiro a configuração, a fiação e o estado indicado pelo sensor.

O valor de pressão parece incorreto; o que devo conferir antes de substituir?

Confira se a pressão está dentro de 0...250 bar, se a conexão de processo está corretamente instalada e se a unidade exibida é a esperada. Verifique também a temperatura do fluido, que deve estar entre -25 e 80 °C.

Preciso comprar um kit ou o sensor avulso?

A ficha identifica o produto como uma unidade e não lista acessórios inclusos. Se a instalação exigir cabo, mestre IO-Link ou adaptador, confirme esses itens separadamente e valide sua compatibilidade.

Que cuidados devo ter ao instalar o sensor?

Verifique a conexão G 1/4 e aplique o torque informado de 25...35 Nm. Para a ligação elétrica, consulte o datasheet e respeite a alimentação de 18...30 V DC.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de medição especificado para o sensor.

IO-Link

Interface de comunicação ponto a ponto usada para troca de dados entre o sensor e um mestre compatível.

PNP/NPN

Tipos de saída digital que determinam a forma de comutação elétrica e devem corresponder à entrada do controlador.

IP65/IP67

Graus de proteção declarados para o invólucro, sujeitos à instalação e ao acoplamento corretos.

Faixa de medição

Intervalo de pressão no qual o sensor é especificado para realizar a medição.
