Sensor de Pressão IFM PN7570 - 0-400 bar IO-Link

Pré-visualizar: PN7570 IFM - Sensor de Pressão IFM Aplicações Industriais 0-400 bar IO-Link Display

PN7570 IFM - Sensor de Pressão IFM Aplicações Industriais 0-400 bar IO-Link Display

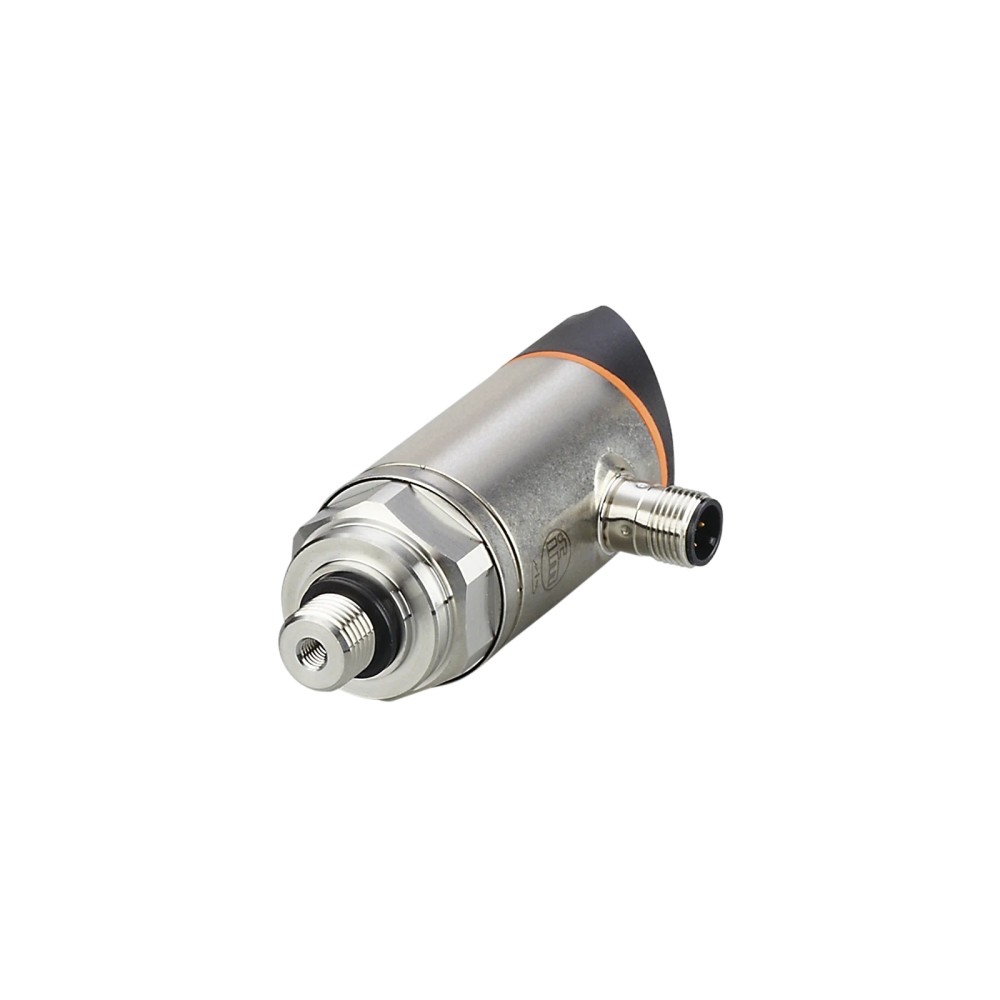

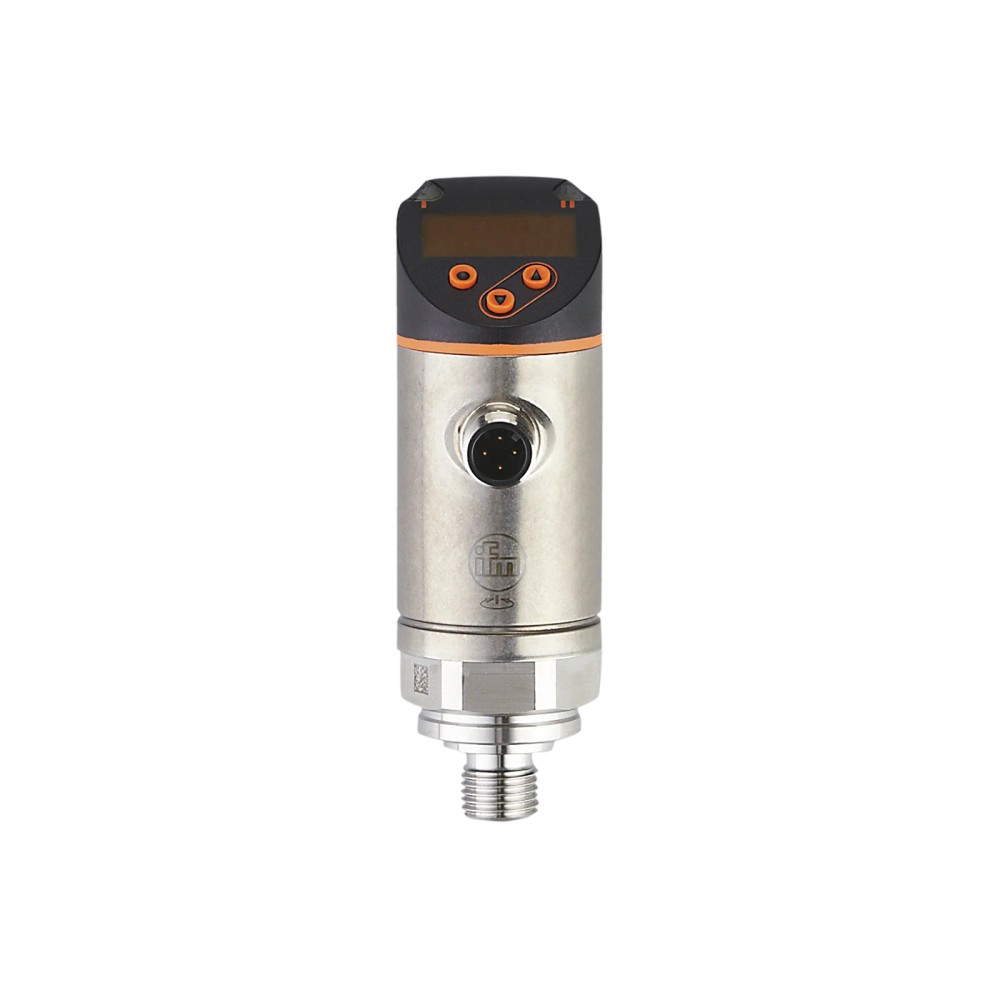

Imagem meramente ilustrativa

R$ 4.193,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7570
EAN: 4021179281409
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PN7570 IFM - Sensor de Pressão IFM Aplicações Industriais 0-400 bar IO-Link Display"

Destaques do Produto

Faixa de medição

0...400 bar

Tipo de pressão

Relativa

Conexão de processo

G 1/4 externa, com rosca interna M5

Comunicação

IO-Link 1.1; modo SIO

Conexão elétrica

M12 A, 4 pinos

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN7570 com display, 0...400 bar, IO-Link e conexão G 1/4

O IFM PN7570 é um sensor de pressão relativa com display, destinado a aplicações industriais com fluidos líquidos ou gasosos. Mede de 0 a 400 bar e oferece duas saídas digitais configuráveis, além de comunicação IO-Link. Possui conexão de processo G 1/4 externa e conexão elétrica M12 de 4 pinos. A faixa de temperatura de operação informada é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN7570
Tipo	Sensor de pressão relativa com display
Faixa de medição	0...400 bar; 0...5800 psi; 0...40 MPa
Conexão de processo	G 1/4 externa; rosca interna M5
Saídas	2 saídas digitais configuráveis; função PNP/NPN
Comunicação	IO-Link 1.1; modo SIO
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65; IP 67
Display	Exibição alfanumérica de 4 dígitos; unidades bar, psi e MPa

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...400 bar e temperatura de fluido de -25...80 °C.
Instalações cujo ponto de processo aceite conexão G 1/4 externa e cuja aplicação utilize saída de comutação ou comunicação IO-Link.
Sistemas que necessitem de indicação local por display e possam utilizar alimentação DC de 18...30 V, conforme especificação do produto.

⚠ Considere outro se precisa de:

Não selecionar para medições acima de 400 bar como faixa de operação; a ficha informa resistência à pressão de 800 bar, que não deve ser confundida com a faixa de medição.
Não utilizar fora da faixa de temperatura de operação informada, de -25...80 °C, sem validação do fabricante.
Não presumir compatibilidade mecânica com conexões diferentes de G 1/4 externa sem verificar adaptadores, geometria e requisitos da instalação.

APLICAÇÕES E USO

Uso declarado pelo fabricante: aplicações industriais com fluidos líquidos ou gasosos, respeitando faixa de medição de 0...400 bar e temperatura do fluido de -25...80 °C.
Possibilidade de uso em sistemas de controle que aceitem saída de comutação configurável ou IO-Link 1.1; validar alimentação, lógica de saída, conexão elétrica e requisitos do controlador antes da integração.
A ficha indica grau de proteção IP 65 e IP 67. A adequação à exposição ambiental depende da montagem e da conexão corretamente executadas; não inferir resistência a produtos químicos ou condições não especificadas.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN7570 com display, 0...400 bar, IO-Link e conexão G 1/4, verifique estes pontos:

Escolha o PN7570 quando

A aplicação exigir medição de pressão relativa até 400 bar, display local, duas saídas digitais configuráveis e/ou IO-Link, com conexão de processo G 1/4 externa e temperatura de fluido dentro de -25...80 °C.

Avalie outra configuração quando

O sistema exigir faixa de medição diferente, outro tipo de pressão, conexão de processo distinta ou temperatura fora dos limites especificados. Compare os requisitos do processo com a ficha técnica completa antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN7570	Código do produto indicado na ficha.
Tipo de produto	Sensor de pressão com display; pressostato eletrônico	Designação e descrição técnica do produto.
Aplicação	Aplicações industriais	Aplicação declarada na ficha.
Fluidos	Líquidos e gasosos	Tipos de substâncias indicados para a aplicação.
Tipo de pressão	Pressão relativa	Referência do tipo de medição.
Marca	IFM	Fabricante informado.
SKU / Part Number	PN7570	Identificação comercial e número de peça.
GTIN	4021179281409	Identificador global do produto.
NCM	9026.20.90	Classificação fiscal conforme cadastro fornecido.

Faixa de medição e pressão
Alcance de medição	0...400 bar / 0...5800 psi / 0...40 MPa	Faixa nominal de medição indicada na ficha.
Resistência à pressão	800 bar / 11580 psi / 80 MPa	Especificação de resistência à pressão; não representa a faixa de medição.
Pressão mínima de ruptura	1700 bar / 24650 psi / 170 MPa	Limite de ruptura informado na ficha; não deve ser usado como condição normal de operação.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência contra vácuo declarado.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; consultar o datasheet para condições e limites aplicáveis.

Conexões e construção mecânica
Conexão de processo	G 1/4 externa; rosca interna M5	Verificar a interface mecânica do ponto de instalação.
Torque máximo de aperto	25...35 Nm	Faixa de torque indicada para a montagem.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material declarado para as partes em contato com o fluido.
Materiais do produto	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados no cadastro; confirmar no datasheet a aplicação de cada material.
Peso	257,5 g	Peso informado no cadastro do produto.
Invólucro giratório	345°	Característica descrita no cadastro de catálogo.

Dados elétricos
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de alimentação indicada.
Consumo de corrente	< 35 mA	Valor máximo indicado no cadastro.
Classe de proteção elétrica	III	Classe declarada na ficha.
Resistência de isolamento mínima	100 MΩ; a 500 V DC	Condição de ensaio indicada.
Proteção contra inversão de polaridade	Sim	Recurso elétrico declarado.
Watchdog integrado	Sim	Recurso informado no cadastro.

Saídas e entradas/saídas
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Sinal de saída	Sinal de comutação e IO-Link; configuráveis	Saídas configuráveis conforme informação do cadastro.
Função elétrica	PNP/NPN	Função elétrica indicada; confirmar configuração e ligação aplicáveis no datasheet.
Corrente constante máxima da saída de comutação DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Valores e condições de temperatura conforme cadastro; verificar a tabela completa no datasheet.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite indicado para a saída de comutação DC.
Frequência de comutação DC	< 170 Hz	Frequência máxima indicada no cadastro.
Proteção contra curto-circuitos	Sim; por impulso	Tipo de proteção informado na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Versão declarada no cadastro.
Padrão SDCI	IEC 61131-9	Norma de referência para a comunicação indicada.
Tipo de transferência	COM2 (38,4 kBaud)	Velocidade e modo de transferência informados.
Modo SIO	Sim	Operação SIO indicada como disponível.
Conexão elétrica	1 x M12; codificação A; 4 contatos banhados a ouro	Tipo de conector e contatos descritos na ficha.

Displays e elementos de operação
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação dos valores de medição conforme cadastro.
Unidades do display	3 LEDs verdes: bar, psi e MPa	Unidades disponíveis conforme informação do cadastro.
Indicação de estado de chaveamento	2 LEDs amarelos	Indicação visual do estado das saídas.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de operação indicada.
Temperatura do fluido	-25...80 °C	Limite de temperatura informado para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP 65; IP 67	Graus declarados; a proteção depende da montagem e da conexão corretamente instaladas.

Tempos e durabilidade
Retardo de prontidão	0,3 s	Tempo declarado para prontidão.
Ciclos de pressão mínimos	100 milhões	Valor mínimo informado no cadastro; condições de ensaio devem ser verificadas no datasheet.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Sinal de comutação configurável; a função elétrica indicada é PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC para SELV/PELV. Consumo de corrente inferior a 35 mA. Verificar a pinagem e o esquema de ligação no datasheet antes da instalação.

Processo Conexão de processo G 1/4 externa, com rosca interna M5 indicada na ficha. Compatibilidade mecânica depende da correspondência da rosca e da interface do ponto de medição.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link 1.1 e COM2 (38,4 kBaud).	✓	A ficha especifica IO-Link revisão 1.1 e tipo de transferência COM2.
Entrada digital que utilize o modo SIO e a função de saída configurada de acordo com a instalação.	✓	O modo SIO está indicado como disponível e o sinal de comutação é configurável; conferir a lógica elétrica PNP/NPN requerida.
Ponto de medição com interface G 1/4 externa compatível e fluido dentro da faixa de temperatura especificada.	✓	A conexão de processo indicada é G 1/4 externa e a temperatura do fluido informada é -25...80 °C.
Aplicação que requeira medir pressão acima de 400 bar.	✗	A faixa de medição termina em 400 bar. A resistência à pressão de 800 bar é uma especificação distinta, não uma faixa de medição.
Instalação alimentada fora de 18...30 V DC ou sem condições SELV/PELV.	✗	A faixa de tensão de operação informada é 18...30 V DC para SELV/PELV.
Aplicação com temperatura ambiente ou do fluido fora de -25...80 °C.	✗	A faixa indicada para temperatura ambiente e do fluido é -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN7570 com display, 0...400 bar, IO-Link e conexão G 1/4

Confirme que a faixa de pressão e a temperatura do processo estão dentro dos valores especificados para o sensor.
Verifique se o ponto de medição possui interface compatível com G 1/4 externa e rosca interna M5 indicada na ficha.
Monte o sensor respeitando o torque informado de 25...35 Nm e os requisitos mecânicos da instalação.
Conecte o conector M12, codificação A, de 4 contatos; consulte o datasheet para identificar a pinagem e o esquema de ligação.
Alimente o sensor com 18...30 V DC, em instalação SELV/PELV, e configure a saída PNP/NPN, as saídas digitais ou IO-Link conforme o sistema.
Após a montagem, confira a leitura no display e valide a comunicação ou o chaveamento no controlador antes de colocar o processo em operação.

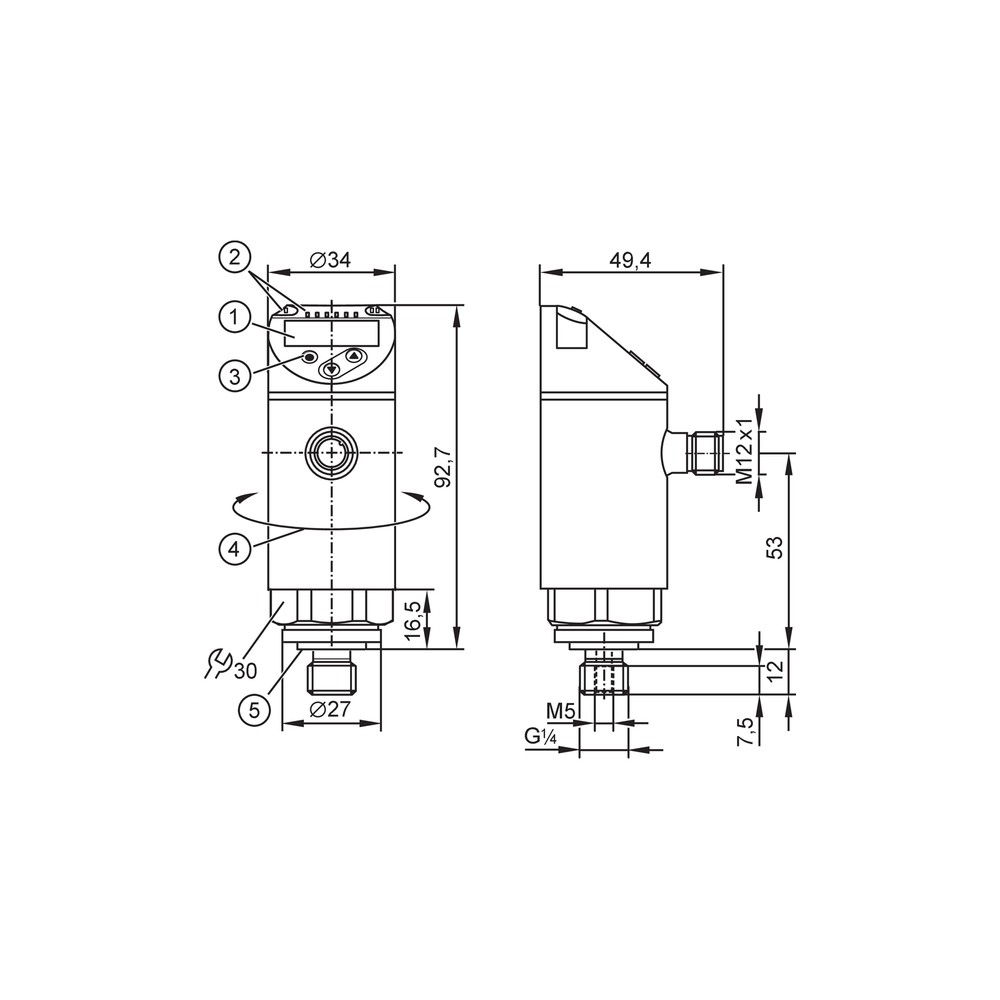

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display sem indicação ou sensor sem resposta.	Alimentação ausente ou fora da faixa especificada, conexão elétrica incorreta ou interrupção no cabo/conector.	Verifique a alimentação de 18...30 V DC, a conexão M12 e a pinagem no datasheet; confirme também a integridade do circuito.
Valor indicado incompatível com a pressão esperada.	Conexão de processo inadequada, pressão fora da faixa de medição ou comparação entre pressão relativa e outra referência de pressão.	Confira a faixa aplicada, o tipo de pressão relativa e a montagem na conexão G 1/4; compare a leitura com um instrumento de referência adequado.
Saída digital não comuta como esperado.	Configuração do ponto de comutação ou da função PNP/NPN incompatível com a entrada do controlador, ou ligação elétrica incorreta.	Confira a configuração do sensor, a lógica de entrada do controlador, a alimentação e o esquema de ligação no datasheet.
Comunicação IO-Link não estabelece conexão.	Mestre ou configuração de comunicação incompatível, ligação incorreta ou operação em modo diferente do esperado.	Verifique a compatibilidade com IO-Link 1.1, a configuração COM2 (38,4 kBaud), o cabeamento e se o sensor está sendo usado em IO-Link ou modo SIO.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN7570 — português (Datasheet) Desenho em escala do PN7570 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN7570 e para que tipo de aplicação serve?

É um sensor de pressão relativa com display para aplicações industriais. A ficha prevê uso com fluidos líquidos e gasosos, dentro dos limites de pressão e temperatura especificados.

Quais interfaces e conexão elétrica ele oferece?

O PN7570 oferece IO-Link 1.1, modo SIO e conexão M12 codificação A com 4 contatos. A instalação deve seguir a pinagem do datasheet.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não informa acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial do item antes da compra.

Ele serve para medir pressão acima de 400 bar?

Não como faixa de medição: o alcance especificado termina em 400 bar. A resistência à pressão de 800 bar é uma característica diferente e não amplia a faixa de medição.

Posso instalar o PN7570 em uma aplicação com temperatura acima de 80 °C?

A ficha informa temperatura ambiente e do fluido de até 80 °C. Para condições fora desse intervalo, consulte o fabricante e selecione um produto validado para a aplicação.

O display acende, mas o controlador não recebe o sinal; o que devo conferir?

Verifique primeiro a configuração PNP/NPN, a ligação da saída e a compatibilidade da entrada do controlador. Se estiver usando IO-Link, confira a configuração do mestre e os parâmetros de comunicação especificados.

A leitura de pressão está incorreta; preciso trocar o sensor?

Antes da troca, confirme que a pressão está dentro da faixa de medição e que a aplicação usa pressão relativa. Verifique também a conexão de processo e compare a leitura com uma referência adequada.

Quando devo escolher o PN7570 em vez de outro sensor de pressão?

Escolha-o quando a aplicação exigir medição relativa até 400 bar, display, duas saídas digitais configuráveis e/ou IO-Link, com conexão G 1/4 externa. Para outra faixa, tipo de pressão ou conexão, compare os requisitos com a ficha de outro modelo.

Que cuidados são necessários na instalação mecânica?

Confirme a compatibilidade da rosca de processo e aplique o torque indicado de 25...35 Nm. Consulte o desenho dimensional e o datasheet antes de montar.

Como conferir a compatibilidade com um sistema IO-Link existente?

Confirme que o mestre e a configuração da instalação aceitam IO-Link 1.1 e COM2 a 38,4 kBaud. A ficha também indica modo SIO para operação por sinal de comutação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão indicado para este sensor. (Ref.: tipo de pressão: pressão relativa)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um dispositivo compatível. (Ref.: revisão IO-Link 1.1; IEC 61131-9)

Modo SIO

Modo de operação por sinal de entrada/saída padrão, indicado como disponível para o produto. (Ref.: modo SIO: sim)

PNP/NPN

Tipos de função elétrica de saída que devem corresponder à entrada e à lógica do controlador. (Ref.: função elétrica: PNP/NPN)

Grau de proteção IP

Classificação de proteção do invólucro indicada para condições definidas de montagem e ensaio. (Ref.: IP 65; IP 67)
