R$ 4.033,20
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PN7392
- EAN: 4021179281386
- NCM do produto: 90262090
Destaques do Produto
Faixa de pressão
0 a...mais
Saiba mais sobre: "PN7392 IFM - Sensor de Pressão ifm com Display Monitoramento Industrial 0-100 bar IO-Link"
Destaques do Produto
Faixa de pressão
0 a 100 bar
Tipo de pressão
Relativa
Processo
Rosca interna 7/16" - 20 UNF
Comunicação
IO-Link 1.1 e modo SIO
Alimentação
18 a 30 V DC
Conexão elétrica
M12, 4 pinos
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor de pressão IFM PN7392 com display, 0 a 100 bar, pressão relativa, saída de comutação e IO-Link
O IFM PN7392 é um pressostato eletrônico para pressão relativa, destinado ao monitoramento industrial de fluidos líquidos. Mede de 0 a 100 bar e possui display alfanumérico de quatro dígitos, duas saídas digitais e comunicação IO-Link. Sua conexão de processo é uma rosca interna 7/16" - 20 UNF; a conexão elétrica é M12 de 4 pinos.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | PN7392 |
| Tipo de pressão | Relativa |
| Faixa de medição | 0 a 100 bar; 0 a 1450 psi; 0 a 10 MPa |
| Saídas | 2 saídas digitais; sinal de comutação parametrizável |
| Comunicação | IO-Link 1.1; modo SIO disponível |
| Conexão de processo | 7/16" - 20 UNF, rosca interna |
| Conexão elétrica | M12, 4 pinos, codificação A |
| Alimentação | 18 a 30 V DC |
| Temperatura de operação | -25 a 80 °C; ambiente e fluido |
| Proteção e dimensões | IP65/IP67; Ø 34 mm × 90,7 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento industrial de pressão relativa em fluidos líquidos, dentro da faixa de 0 a 100 bar e da temperatura de fluido de -25 a 80 °C.
- Instalações com conexão de processo fêmea 7/16" - 20 UNF e alimentação de 18 a 30 V DC.
- Sistemas que utilizem IO-Link 1.1 ou modo SIO e aceitem duas saídas digitais.
⚠ Considere outro se precisa de:
- Não selecionar para pressões de processo acima da faixa de medição de 100 bar como faixa normal de medição; a resistência à pressão especificada é 300 bar e não substitui o limite de medição.
- Para fluidos gasosos em pressões superiores a 25 bar, o fabricante indica utilização condicional sob encomenda.
- Não presumir compatibilidade mecânica com conexões diferentes de 7/16" - 20 UNF ou compatibilidade elétrica com conectores diferentes de M12, 4 pinos, sem validar adaptadores e pinagem no datasheet.
APLICAÇÕES E USO
- Monitoramento industrial de pressão relativa em fluidos líquidos, desde que a pressão medida permaneça entre 0 e 100 bar e o fluido entre -25 e 80 °C; aplicação baseada nas condições declaradas na ficha.
- Aquisição local de leitura em instalações onde o display de quatro dígitos e os indicadores de estado sejam úteis para observar medição e chaveamento; possibilidade de uso inferida a partir dos recursos do produto.
- Integração de medição e chaveamento em sistemas com master IO-Link 1.1 compatível ou operação SIO; validar arquitetura, pinagem e parâmetros com o datasheet.
- Para fluidos gasosos acima de 25 bar, o fabricante especifica uso condicional apenas sob encomenda; confirmar essa condição antes de selecionar o produto.
COMO ESCOLHER
Antes de comprar o Sensor de pressão IFM PN7392 com display, 0 a 100 bar, pressão relativa, saída de comutação e IO-Link, verifique estes pontos:
Escolha o PN7392
Quando a aplicação requer medição de pressão relativa até 100 bar, display local, duas saídas digitais e IO-Link, e possui conexão de processo 7/16" - 20 UNF interna e alimentação de 18 a 30 V DC.
Avalie outra configuração
Se a conexão de processo, faixa de medição, alimentação ou interface exigida pelo sistema não corresponder às especificações do PN7392, compare esses requisitos com o datasheet de outro modelo antes da compra.
Confirme o fluido e as condições
O contexto especifica fluidos líquidos. Aplicações com fluidos gasosos acima de 25 bar são condicionais e indicadas pelo fabricante apenas sob encomenda; confirme também que temperatura e pressão permanecem nos limites informados.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Produto | Sensor de pressão com display; pressostato eletrônico de pressão relativa | Identificação do produto e tipo de medição. |
| Marca e modelo | ifm; PN7392 | Referência do fabricante e código do produto. |
| Aplicação informada | Aplicações industriais; fluidos líquidos | A ficha indica aplicação industrial e substâncias líquidas. |
| GTIN | 4021179281386 | Identificador comercial informado no anúncio. |
| Quantidade na embalagem | 1 peça | Quantidade indicada no cadastro. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | 0 a 100 bar / 0 a 1450 psi / 0 a 10 MPa | Faixa nominal de medição. |
| Tipo de pressão | Pressão relativa | Referência da medição. |
| Resistência à pressão | 300 bar / 4350 psi / 30 MPa | Resistência à pressão informada; não é a faixa de medição. |
| Pressão mínima de ruptura | 650 bar / 9400 psi / 65 MPa | Valor de ruptura informado pelo fabricante; não é pressão operacional. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha; consultar limites e condições no datasheet. |
| Fluidos gasosos acima de 25 bar | Utilização condicional apenas sob encomenda | Restrição de aplicação expressamente informada. |
| Precisão e desvios | ||
|---|---|---|
| Repetibilidade | < ± 0,1 % do span | Informada para variações de temperatura inferiores a 10 K. |
| Desvio de características | < ± 0,25 % BFSL; < ± 0,5 % LS | Valores conforme os métodos de referência indicados pelo fabricante. |
| Desvio de histerese | < ± 0,25 % do span | Desvio especificado para histerese. |
| Precisão do ponto de ajuste | < ± 0,5 % do span | Precisão especificada para o ponto de ajuste. |
| Coeficiente de temperatura do span | < ± 0,2 % do span / 10 K | Condição informada para -0 a 80 °C. |
| Coeficiente de temperatura do ponto zero | < ± 0,2 % do span / 10 K | Condição informada para -0 a 80 °C. |
| Estabilidade ao longo do tempo | < ± 0,05 % do span | Valor informado para período de 6 meses. |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC | Alimentação especificada para SELV/PELV. |
| Consumo de corrente | < 35 mA | Consumo informado pelo fabricante. |
| Classe de proteção elétrica | III | Classificação indicada na ficha. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Condição de ensaio informada. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Proteção contra curto-circuitos | Sim, por impulso | Tipo de proteção contra curto-circuito informado. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas EMC indicadas na ficha. |
| Resistência a choques | DIN EN 60068-2-27; 50 g, 11 ms | Condição de ensaio informada. |
| Resistência a vibrações | DIN EN 60068-2-6; 20 g, 10 a 2000 Hz | Condição de ensaio informada. |
| Saídas e funções de comutação | ||
|---|---|---|
| Quantidade de saídas digitais | 2 | Número de saídas especificado. |
| Função elétrica | PNP/NPN | Configuração elétrica indicada na ficha. |
| Sinal de saída | Sinal de comutação e IO-Link, configuráveis | Modos de saída informados. |
| Função da saída | Abertura/fechamento, parametrizável | Função configurável da saída. |
| Frequência de comutação DC | < 170 Hz | Limite especificado para comutação DC. |
| Corrente constante máxima da saída DC | 150 mA; 200 mA até 60 °C; 250 mA até 40 °C | Limites de corrente dependentes da condição térmica conforme ficha. |
| Queda de tensão máxima da saída DC | 2,5 V | Valor máximo informado. |
| Ajustes de parâmetros | Histerese/janela; abertura/fechamento; lógica de comutação; atrasos na tração/desenergização; amortecimento; unidade do display | Opções de configuração indicadas pelo fabricante. |
| Atraso programável dS, dr | 0 a 50 s | Intervalo de atraso configurável informado. |
| Watchdog integrado | Sim | Recurso indicado na ficha. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface | IO-Link | Interface de comunicação especificada. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Padrão SDCI | IEC 61131-9 | Padrão indicado para comunicação. |
| Modo de transferência | COM2, 38,4 kBaud | Modo e taxa informados. |
| Modo SIO | Sim | Operação de sinal de comutação disponível. |
| Classe de master port | Classe A; classe B se o pino 2 não estiver conectado | Requisito de porta informado pelo fabricante. |
| Tempos de reação | ||
|---|---|---|
| Retardo de prontidão | 0,3 s | Tempo informado até prontidão. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Limite de operação ambiente informado. |
| Temperatura do fluido | -25 a 80 °C | Limite de temperatura do fluido informado. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa de armazenamento indicada. |
| Grau de proteção | IP65; IP67 | Graus de proteção declarados; observar condições de montagem e conexão definidas pelo fabricante. |
| Diretiva de equipamentos sob pressão | Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda | Condição regulatória de utilização informada na ficha. |
| Materiais | ||
|---|---|---|
| Materiais em contato com o fluido | Aço inoxidável 1.4404 (316L); cerâmica; FKM | Materiais especificados para as partes molhadas. |
| Materiais do corpo | 1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC | Materiais indicados no cadastro técnico. |
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica | Tecnologia do elemento de medição conforme ficha. |
| Conexões e montagem | ||
|---|---|---|
| Conexão de processo | 7/16" - 20 UNF, rosca interna | Interface mecânica com o processo. |
| Conexão elétrica | 1 × M12, codificação A, 4 contatos dourados | Conector elétrico especificado. |
| Torque | 25 a 35 Nm | Torque informado; aplicar conforme as instruções do fabricante. |
| Elemento de estrangulamento | Não disponível para instalação posterior | Informação de configuração indicada na ficha. |
| Display e elementos de operação | ||
|---|---|---|
| Display de medição | Exibição alfanumérica de 4 dígitos, vermelho/verde | Indicação local dos valores de medição. |
| Unidades indicadas | bar, psi, MPa; 3 LEDs verdes | Unidades e indicadores declarados. |
| Indicadores de chaveamento | 2 LEDs amarelos | Indicação de estado das saídas. |
| Dados mecânicos | ||
|---|---|---|
| Invólucro | Cilíndrico | Formato informado. |

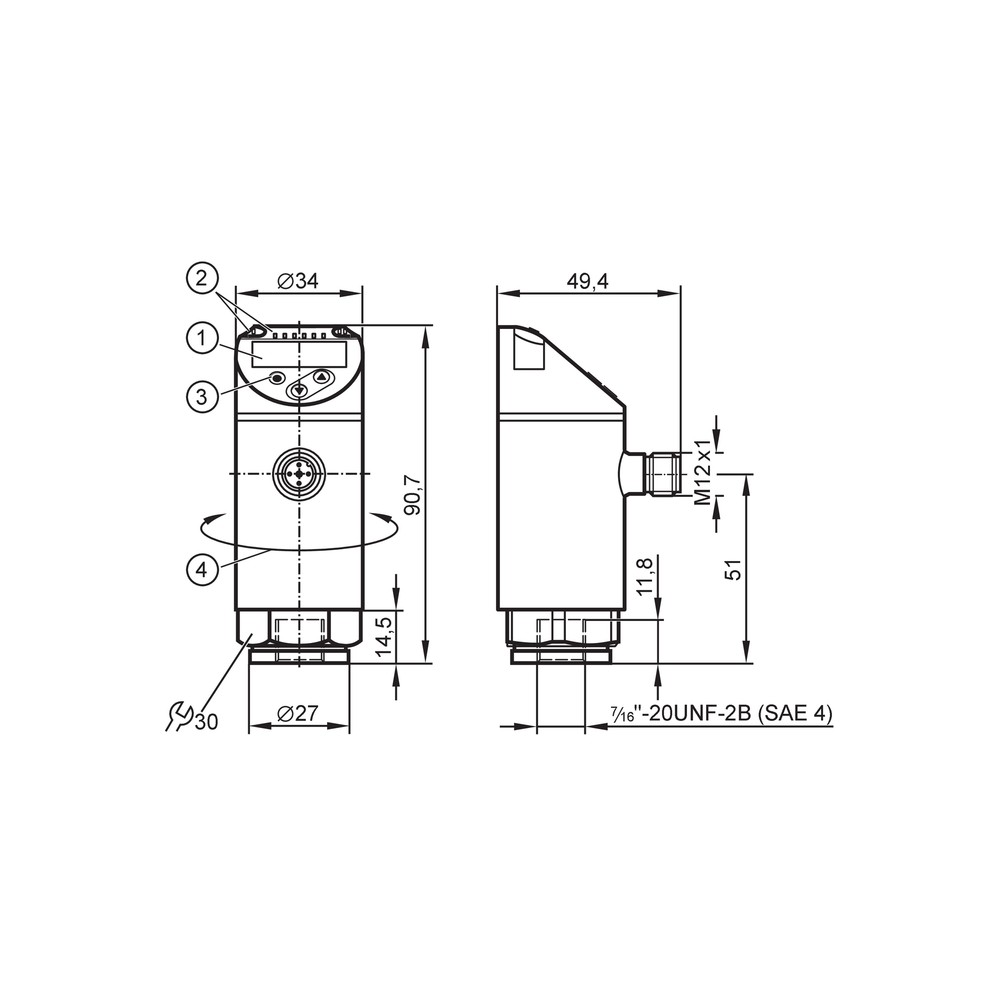

| Dimensões | Ø 34 mm; comprimento 90,7 mm | Dimensões indicadas no cadastro e desenho dimensional. |
| Peso | 260,5 g | Peso informado no cadastro técnico. |
| Ciclos de pressão mínimos | 100 milhões | Valor mínimo declarado pelo fabricante. |
| Características especiais | Contatos banhados a ouro | Característica dos contatos elétricos. |
| Certificação UL | Número de aprovação J002 | Identificador informado na ficha. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; modo de transferência COM2, 38,4 kBaud.
• Modo SIO disponível; sinal de comutação configurável.
• Requer master port classe A; classe B se o pino 2 não estiver conectado.
Conexões
Elétrica
Conector M12, codificação A, 4 pinos, contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV; saídas digitais PNP/NPN, conforme configuração. Corrente máxima constante especificada para a saída de comutação DC: 150 mA; o fabricante também informa 200 mA até 60 °C e 250 mA até 40 °C. Confirmar pinagem e configuração no datasheet antes da ligação.
Processo
Conexão de processo 7/16" - 20 UNF, rosca interna. Compatibilidade mecânica depende da contraparte com rosca correspondente; esta especificação não determina a compatibilidade elétrica.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de fluido líquido, pressão relativa até 100 bar e temperatura de -25 a 80 °C | ✓ | Corresponde ao tipo de pressão, faixa de medição e limites de temperatura informados. |
| Integração com master IO-Link 1.1 compatível, classe A | ✓ | O sensor informa IO-Link 1.1 e exige master port classe A; classe B é indicada se o pino 2 não estiver conectado. |
| Operação em modo SIO com entrada compatível com a saída de comutação configurada | ✓ | O modo SIO e o sinal de comutação configurável estão especificados; conferir PNP/NPN e pinagem na instalação. |
| Fluido gasoso com pressão superior a 25 bar | ✗ | O fabricante classifica essa condição como utilizável condicionalmente apenas sob encomenda. |
| Processo que exige medir regularmente acima de 100 bar | ✗ | A faixa de medição termina em 100 bar. A resistência à pressão de 300 bar não amplia a faixa de medição. |
| Instalação que exige rosca de processo diferente de 7/16" - 20 UNF interna, sem adaptador validado | ✗ | A conexão de processo especificada não corresponde à rosca diferente; não há adaptador informado na ficha. |
INSTALAÇÃO
Como instalar o Sensor de pressão IFM PN7392 com display, 0 a 100 bar, pressão relativa, saída de comutação e IO-Link
- Confirme que a aplicação mede pressão relativa e que a faixa de operação necessária está dentro de 0 a 100 bar.
- Verifique o tipo de fluido, a temperatura de processo e as limitações de uso indicadas pelo fabricante, especialmente para gases acima de 25 bar.
- Confira se a conexão do processo é compatível com rosca interna 7/16" - 20 UNF e se o espaço disponível atende às dimensões do desenho.
- Instale o sensor respeitando a orientação, as condições de vedação e o torque especificado pelo fabricante; a ficha informa 25 a 35 Nm.
- Conecte o M12 de 4 pinos a uma alimentação de 18 a 30 V DC e confirme pinagem, PNP/NPN e limites de corrente no datasheet antes de energizar.
- Configure IO-Link ou modo SIO, parâmetros de comutação e unidade do display conforme o sistema; valide leitura e estado das saídas após a instalação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display não acende. | Ausência ou inadequação da alimentação, conexão M12 incorreta ou polaridade/pinagem incompatível. | Verifique tensão entre 18 e 30 V DC no conector, estado do cabo e pinagem conforme o datasheet; confirme também a conexão M12. |
| O valor exibido não corresponde à pressão esperada. | Condição de processo fora da faixa de medição, seleção incorreta da unidade ou incompatibilidade entre a pressão aplicada e o tipo relativo. | Compare a pressão de referência com o intervalo de 0 a 100 bar, confira a unidade selecionada e confirme que o sistema requer medição relativa. |
| A saída digital não comuta como esperado. | Parâmetros de histerese/janela, lógica, função de abertura/fechamento ou configuração PNP/NPN incompatíveis com a entrada conectada. | Confira a parametrização do sensor, o tipo de entrada do controlador, a pinagem e os limites de corrente e frequência no datasheet. |
| A comunicação IO-Link não é estabelecida. | Master, porta ou configuração de comunicação incompatíveis, ou conexão elétrica/pinagem incorreta. | Confirme IO-Link 1.1, COM2 a 38,4 kBaud, classe de master port A (ou B se o pino 2 não estiver conectado) e integridade do cabo e conectores. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o PN7392 e para que serve?
É um pressostato eletrônico IFM de pressão relativa para monitoramento industrial. Mede até 100 bar e oferece display, duas saídas digitais e IO-Link.
Que conexão de processo e comunicação ele usa?
A conexão de processo é uma rosca interna 7/16" - 20 UNF. Para comunicação, oferece IO-Link 1.1 e modo SIO; a conexão elétrica é M12 de 4 pinos.
O produto acompanha cabo, master IO-Link ou adaptador?
A ficha informa embalagem com uma peça e não relaciona cabo, master ou adaptador como acessórios inclusos. Confirme o conteúdo comercial do fornecimento antes da compra.
Posso usar este sensor para medir pressão acima de 100 bar?
A faixa de medição especificada termina em 100 bar. A resistência à pressão de 300 bar não significa que o sensor meça nessa faixa.
Ele serve para fluidos gasosos acima de 25 bar?
Essa condição é indicada pelo fabricante como utilizável apenas sob encomenda. Para gases acima de 25 bar, confirme a aplicação com a IFM antes de selecionar.
O display está apagado; o sensor está com defeito?
Não necessariamente: alimentação ou ligação incorreta também podem causar esse sintoma. Verifique a tensão de 18 a 30 V DC, o conector M12 e a pinagem indicada no datasheet antes de substituir.
A saída não comuta; o que devo conferir primeiro?
Confira a configuração PNP/NPN, a lógica e os parâmetros de histerese ou janela, além da compatibilidade da entrada conectada. Verifique também a pinagem e os limites elétricos no datasheet.
É melhor escolher o PN7392 ou um sensor sem IO-Link?
Escolha o PN7392 quando forem necessários display local, duas saídas digitais e IO-Link 1.1 ou modo SIO. Se o sistema exigir outra faixa ou conexão de processo, compare esses requisitos com o datasheet de outro modelo.
Que cuidados devo ter ao instalar na conexão de processo?
Confirme a rosca interna 7/16" - 20 UNF e siga as instruções do fabricante para vedação e montagem. A ficha informa torque de 25 a 35 Nm.
Como confirmar a origem e as condições comerciais do produto?
O anúncio identifica o fabricante como IFM e informa intermediação da Melhor Indústria. Consulte o fornecedor para confirmar faturamento, disponibilidade e demais condições comerciais.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão medida em relação à pressão ambiente, conforme o tipo de pressão indicado para o PN7392. (Ref.: Tipo de pressão: pressão relativa)
IO-Link
Interface de comunicação industrial ponto a ponto indicada para parametrização e troca de dados com um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)
Modo SIO
Modo de operação em que o sensor fornece sinal de comutação, também disponível neste produto. (Ref.: Modo SIO: sim)
Histerese
Diferença entre os pontos de comutação e retorno utilizada na função de chaveamento. (Ref.: Desvio de histerese < ± 0,25 % do span)
Grau de proteção IP
Classificação de proteção do invólucro contra ingresso de sólidos e água, sujeita às condições de montagem especificadas pelo fabricante. (Ref.: IP65; IP67)
Ligações relacionadas com "PN7392 IFM - Sensor de Pressão ifm com Display Monitoramento Industrial 0-100 bar IO-Link"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PN7392 IFM - Sensor de Pressão ifm com Display Monitoramento Industrial 0-100 bar IO-Link"
Para avaliar, preencha:
Sua última visita
