Sensor de Pressão IFM PN7299 com Display IO-Link

Pré-visualizar: PN7299 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar, IO-Link, 1/4" NPT

PN7299 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar, IO-Link, 1/4" NPT

Imagem meramente ilustrativa

R$ 4.222,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7299
EAN: 4021179281362
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PN7299 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar, IO-Link, 1/4" NPT"

Destaques do Produto

Faixa de Medição

-1...1 bar

Protocolo

IO-Link / 2x Digital

Conexão

1/4" NPT

Display

LED Integrado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN7299 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar, IO-Link, 1/4" NPT

O sensor de pressão PN7299 é um dispositivo eletrônico robusto para monitoramento contínuo de fluidos em sistemas industriais. Com tecnologia de célula cerâmica, ele oferece medição precisa em faixas de -1 a 1 bar e dispõe de interface IO-Link para integração direta com sistemas de automação. Inclui um display alfanumérico para visualização local e possui invólucro giratório com conexão 1/4" NPT.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	-1...1 bar
Interface	IO-Link
Conexão de Processo	1/4" NPT
Saídas	2 saídas configuráveis
Grau de Proteção	IP 65 / IP 67
Temperatura Fluido	-25...80 °C
Tensão de Operação	18...30 V DC
Material	Aço Inoxidável 316L / Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão em linhas hidráulicas e pneumáticas
Aplicações de automação que exigem IO-Link
Processos que utilizam vácuo ou pressão relativa

⚠ Considere outro se precisa de:

Fluidos que atacam aço inoxidável 316L, cerâmica ou FKM
Pressões superiores a 30 bar (ruptura)
Ambientes com temperaturas fora da faixa -25...80 °C

APLICAÇÕES E USO

Monitoramento de pressão em linhas de ar comprimido (pneumática)
Controle de vácuo em processos de automação industrial
Monitoramento de pressão em fluidos hidráulicos compatíveis com inox 316L
Aplicações que exigem parametrização remota via IO-Link

COMO ESCOLHER

Antes de comprar o PN7299 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar, IO-Link, 1/4" NPT, verifique estes pontos:

Escolha este modelo se

Sua aplicação exige comunicação digital via IO-Link para monitoramento de CLP, necessidade de visualização local em display e conexão de rosca 1/4" NPT.

Busque outra alternativa se

Necessitar de uma faixa de medição fora de -1 a 1 bar ou exigir uma conexão de processo diferente (ex: G1/4 BSPP).

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1 a 1 bar	Faixa operacional nominal
Tipo de pressão	Pressão relativa e vácuo	Modo de medição

Dados elétricos
Tensão de operação	18...30 V DC	Alimentação SELV/PELV
Consumo de corrente	< 35 mA	Consumo nominal

Interfaces e Saídas
Interface	IO-Link	Comunicação digital
Saídas digitais	2	Quantidade de saídas configuráveis

Dados mecânicos e ambientais
Conexão de processo	1/4" NPT rosca interna	Conexão mecânica
Grau de proteção	IP 65 / IP 67	Resistência ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (COM2 / 38.4 kBaud)

Conexões

Elétrica 1 x M12; codificação A; 4 contatos

Processo 1/4" NPT rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de ar comprimido	✓	Materiais compatíveis com gases industriais.
Aplicações com alta vibração	✓	O sensor possui invólucro robusto e contatos M12 que garantem fixação.
Fluidos altamente corrosivos (Ácidos)	✗	Consulte o manual para compatibilidade química com cerâmica/FKM.

INSTALAÇÃO

Como instalar o PN7299 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar, IO-Link, 1/4" NPT

Verificar compatibilidade da rosca do processo com o adaptador 1/4" NPT.
Aplicar vedante compatível na rosca (evitar vedantes químicos incompatíveis com fluidos).
Rosquear o sensor manualmente e aplicar o torque final com chave apropriada.
Conectar o cabo M12 de 4 polos, garantindo alinhamento dos contatos.
Realizar a parametrização dos pontos de comutação através do menu do display ou via IO-Link.
Testar a operação e verificar a estanqueidade da conexão.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de pressão instável ou deslocamento do zero.	Acúmulo de partículas ou contaminação na membrana cerâmica.	Realizar limpeza conforme manual e verificar a integridade da célula de medição.
Vazamento de fluido na conexão.	Falha na vedação ou aperto excessivo/insuficiente na rosca NPT.	Inspecionar vedação e aplicar torque de montagem adequado conforme boas práticas de instrumentação.
A saída digital não altera o status conforme esperado.	Configuração incorreta do ponto de comutação no software.	Verificar parâmetros de configuração via IO-Link ou display integrado.
Sensor inoperante ou perda de sinal de comunicação.	Dano nos contatos do conector M12 por corrosão ou impacto.	Verificar continuidade do cabo e limpeza dos contatos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

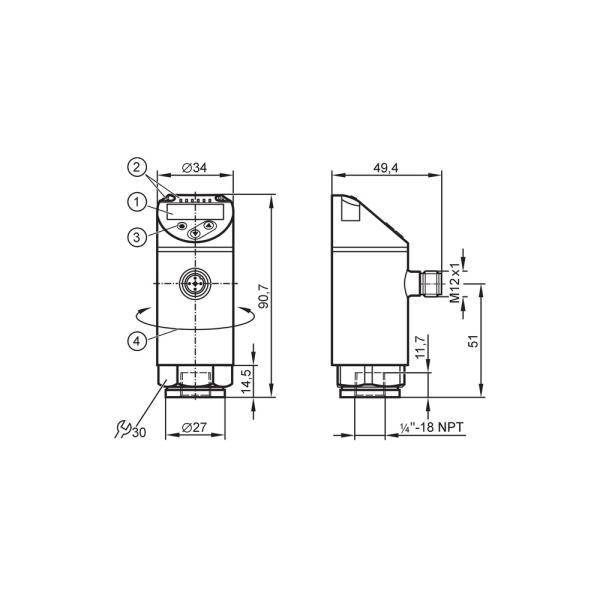

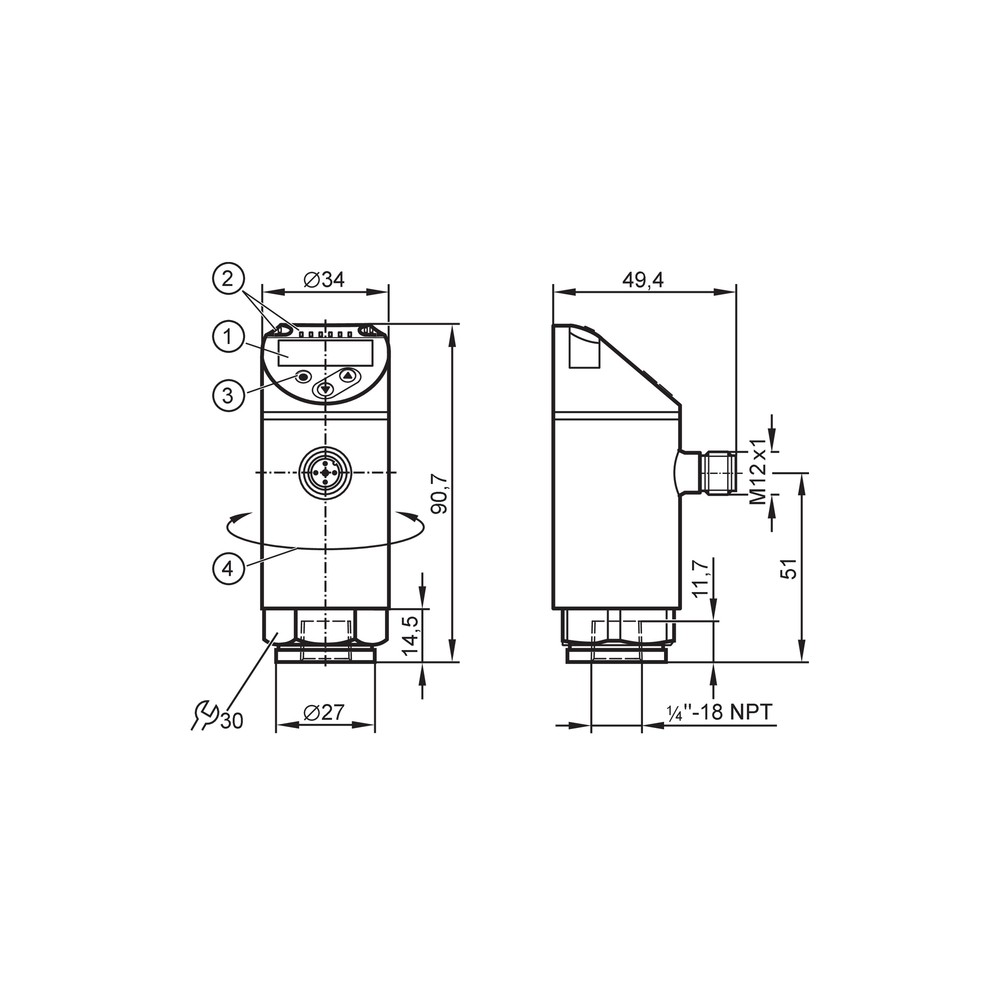

Datasheet Técnico PN7299 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PN7299 da IFM?

O PN7299 é um sensor de pressão eletrônico com display, projetado para monitoramento industrial de fluidos líquidos e gasosos, suportando faixas de -1 a 1 bar.

O que acompanha o produto na embalagem?

Este modelo acompanha a unidade sensora com display, mas não inclui cabos de conexão M12 ou acessórios de montagem mecânica, que devem ser adquiridos separadamente.

Para quais aplicações o PN7299 não é recomendado?

Este sensor não é indicado para aplicações que excedam a pressão de ruptura de 30000 mbar ou que utilizem fluidos quimicamente agressivos aos materiais 1.4404, cerâmica e FKM.

Existem restrições de montagem para este sensor?

O sensor não deve ser instalado em sistemas que operam fora da faixa de temperatura de -25 a 80 °C ou que possuam conexões de processo incompatíveis com rosca interna 1/4" NPT.

Como diagnosticar uma falha de medição no sensor?

Sintomas comuns de falha incluem leituras instáveis ou erros de comunicação IO-Link, causados geralmente por contaminação na célula cerâmica ou danos ao cabo M12.

O que devo verificar se o display não indicar a pressão correta?

Verifique o status dos LEDs no display e a integridade física da membrana de medição. Caso a saída digital não comute, inspecione a configuração dos pontos de comutação via interface IO-Link.

Por que escolher o PN7299 em vez de um manômetro convencional?

O PN7299 oferece a vantagem da comunicação IO-Link e display integrado, permitindo diagnóstico remoto e configuração local, superior a manômetros analógicos simples.

Como decidir entre este sensor e um sensor de pressão analógico?

A escolha depende da necessidade de sinalização digital e controle via CLP. Se sua aplicação exige apenas visualização mecânica sem automação, modelos sem IO-Link podem ser suficientes.

Quais cuidados tomar na instalação?

A instalação exige o alinhamento correto da rosca 1/4" NPT com vedação adequada. Certifique-se de que a conexão elétrica M12 de 4 pinos esteja firmemente rosqueada para garantir o grau de proteção IP 65/67.

Qual a procedência deste sensor?

A IFM ELECTRONIC LTDA. é a fabricante e responsável pelo faturamento, garantindo a procedência direta do equipamento.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação ponto a ponto que permite a troca de dados bidirecional entre sensores e controladores. (Ref.: Interface de comunicação)

Pressão Relativa

Medição de pressão baseada na pressão atmosférica ambiente como referência zero. (Ref.: Tipo de pressão)

1/4" NPT

Padrão de rosca cônica americana, amplamente utilizada em conexões industriais de fluidos. (Ref.: Conexão de processo)

Célula Cerâmica

Elemento de medição resistente à corrosão e sobrecarga, comum em sensores de alta precisão. (Ref.: Elemento de medição)

IP 67

Grau de proteção contra entrada de poeira e submersão temporária em água. (Ref.: Grau de proteção)
