PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT
IFM
PN7294

Sensor de pressão IFM PN7294 com display alfanumérico. Alta precisão, comunicação IO-Link e robustez para fluidos líquidos e gasosos industriais.
PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT
Imagem meramente ilustrativa
PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT
Imagem meramente ilustrativa
PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT
Imagem meramente ilustrativa
PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT
Imagem meramente ilustrativa
PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT
Imagem meramente ilustrativa
R$ 4.101,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PN7294
  • 4021179281331
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de pressão -1 a...mais
Saiba mais sobre: "PN7294 IFM - Sensor Pressão IFM Monitoramento -1 a 10bar, IO-Link, 1/4 NPT"

Destaques do Produto

Faixa de pressão
-1 a 10 bar
Rosca de processo
1/4″ NPT interna
Comunicação
IO-Link
Saídas
2 digitais configuráveis; função elétrica PNP/NPN
Conexão elétrica
M12, codificação A, 4 contatos
Temperatura do fluido
-25 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN7294 com display, -1 a 10 bar, IO-Link, conexão 1/4″ NPT interna

O IFM PN7294 é um pressostato eletrônico com display para monitorar pressão relativa e vácuo em aplicações industriais com fluidos líquidos e gasosos. Mede de -1 a 10 bar e dispõe de duas saídas digitais configuráveis, além de comunicação IO-Link. A conexão de processo é 1/4″ NPT interna; a conexão elétrica é M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo Sensor de pressão com display / pressostato eletrônico
Faixa de medição -1 a 10 bar
Tipo de pressão Pressão relativa e vácuo
Saídas digitais 2, configuráveis
Comunicação IO-Link COM2, 38,4 kBaud, revisão 1.1
Conexão de processo 1/4″ NPT, rosca interna
Conexão elétrica M12, codificação A, 4 contatos
Alimentação 18 a 30 V DC, SELV/PELV
Temperatura do fluido -25 a 80 °C
Proteção do invólucro IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Monitoramento industrial de pressão relativa ou vácuo em fluidos líquidos e gasosos, respeitando a faixa de -1 a 10 bar e a temperatura do fluido de -25 a 80 °C.
  • Aplicações que necessitam de duas saídas digitais configuráveis e/ou comunicação IO-Link.
  • Instalações que disponham de conexão de processo 1/4″ NPT interna e conexão elétrica M12 compatível.

⚠ Considere outro se precisa de:

  • Aplicações cuja pressão de operação exceda a faixa de medição de -1 a 10 bar; confirme também os limites de resistência e sobrepressão no datasheet antes de especificar.
  • Processos com temperatura do fluido fora de -25 a 80 °C.
  • Instalações com rosca de processo diferente de 1/4″ NPT interna sem adaptador adequado, ou sem interface elétrica compatível com M12 de 4 contatos.

APLICAÇÕES E USO

  • Uso declarado pelo fabricante: monitoramento de pressão em aplicações industriais com fluidos líquidos e gasosos.
  • Pode ser considerado para monitoramento de pressão relativa ou vácuo quando a faixa necessária estiver entre -1 e 10 bar e o fluido operar de -25 a 80 °C; essa indicação decorre dos limites especificados, não de uma aprovação para um processo específico.
  • A ficha não identifica fluidos específicos nem confirma compatibilidade química para cada aplicação. Confira os materiais em contato com o fluido — aço inoxidável 1.4404/316L, cerâmica e FKM — antes da seleção.
  • A conexão de processo disponível é 1/4″ NPT interna; confira a interface da instalação e os limites de pressão no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN7294 com display, -1 a 10 bar, IO-Link, conexão 1/4″ NPT interna, verifique estes pontos:

Escolha o PN7294 quando
A faixa necessária incluir pressão relativa ou vácuo entre -1 e 10 bar, o processo aceitar rosca interna 1/4″ NPT e forem necessários display, duas saídas digitais configuráveis ou comunicação IO-Link.
Considere outra especificação quando
A pressão requerida estiver fora de -1 a 10 bar, a temperatura do fluido não estiver entre -25 e 80 °C ou a conexão de processo não for 1/4″ NPT interna. Verifique no datasheet do modelo alternativo a faixa, conexão e condições de operação exigidas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto Sensor de pressão com display; pressostato eletrônico Modelo IFM PN7294.
Aplicação declarada Aplicações industriais com fluidos líquidos e gasosos Descrição do produto; confirme compatibilidade química do fluido com os materiais em contato.
Tipo de pressão Pressão relativa e vácuo Tipos de pressão indicados na ficha.
Faixa de medição e pressão
Alcance de medição -1 a 10 bar; -14,5 a 145 psi; -100 a 1000 kPa; -0,1 a 1 MPa Faixa nominal de medição informada pelo fabricante.
Resistência à pressão 75 bar / 1087 psi / 7,5 MPa Limite de resistência informado na ficha; não confundir com faixa de medição.
Pressão mínima de ruptura 150 bar / 2175 psi / 15 MPa Valor de ruptura informado; não representa pressão normal de operação.
MAWP em aplicações segundo CRN 50 bar Valor indicado especificamente para aplicações segundo CRN.
Proteção contra sobrecarga Sim Recurso informado; não substitui a observância dos limites de pressão.
Dados elétricos
Tensão de operação 18 a 30 V DC Alimentação para SELV/PELV.
Consumo de corrente < 35 mA Consumo informado para o sensor.
Classe de proteção elétrica III Classe indicada na ficha.
Resistência de isolamento mínima 100 MΩ a 500 V DC Condição de ensaio indicada.
Proteção contra inversão de polaridade Sim Recurso informado pelo fabricante.
Proteção contra curto-circuitos Sim, por impulso Proteção indicada na ficha; observe as condições do datasheet.
Compatibilidade eletromagnética DIN EN 61000-6-2; DIN EN 61000-6-3 Normas declaradas para EMC.
Saídas e funções
Quantidade de saídas digitais 2 Número de saídas informado.
Sinal de saída Sinal de comutação configurável A ficha também informa saída configurável.
Função elétrica PNP/NPN Tipo de saída indicado; configuração deve ser conferida na instalação.
Função de saída Abertura/fechamento, parametrizável Comportamento de comutação configurável.
Corrente contínua máxima por saída de comutação DC 150 mA; 200 mA até 60 °C; 250 mA até 40 °C Limites dependentes da temperatura conforme valores fornecidos.
Queda de tensão máxima da saída de comutação DC 2,5 V Valor máximo informado para a saída.
Frequência de comutação DC < 170 Hz Limite informado para comutação em DC.
Retardo programável dS, dr 0 a 50 s Intervalo de parametrização indicado.
Watchdog integrado Sim Recurso de monitoramento interno informado.
Precisão e desvios
Repetibilidade < ±0,1 % da duração, para variações de temperatura < 10 K Condição de variação térmica conforme ficha.
Desvio de histerese < ±0,25 % da duração Valor informado pelo fabricante.
Desvio de características < ±0,25 % BFSL; < ±0,5 % LS, da duração Métodos de especificação indicados na ficha.
Precisão do ponto de ajuste < ±0,5 % da duração Valor declarado para o ponto de ajuste.
Coeficiente de temperatura da amplitude < ±0,2 % da duração / 10 K, de 0 a 80 °C Coeficiente e intervalo térmico informados.
Coeficiente de temperatura do ponto zero < ±0,2 % da duração / 10 K, de 0 a 80 °C Coeficiente e intervalo térmico informados.
Estabilidade ao longo do tempo < ±0,05 % da duração por 6 meses Período de referência especificado.
Tempos de resposta
Tempo de resposta < 3 ms Tempo informado na ficha.
Retardo de prontidão < 0,3 s Tempo indicado até a prontidão.
Interfaces e conexões elétricas
Interface de comunicação IO-Link COM2, 38,4 kBaud, revisão 1.1; SDCI conforme IEC 61131-9 Parâmetros e padrão de comunicação declarados.
Conexão elétrica 1 × M12, codificação A, 4 contatos dourados Conexão elétrica especificada; consulte o datasheet para pinagem.
Condições ambientais
Temperatura ambiente -25 a 80 °C Limite de temperatura ambiente informado.
Temperatura do fluido -25 a 80 °C Limite de temperatura do fluido informado.
Temperatura de armazenamento -40 a 100 °C Faixa de armazenamento declarada.
Grau de proteção IP65 e IP67 Graus de proteção informados; respeite condições de instalação e conexão.
Resistência a choques DIN EN 60068-2-27; 50 g, 11 ms Ensaio e valores declarados.
Resistência a vibrações DIN EN 60068-2-6; 20 g, 10 a 2000 Hz Ensaio e faixa declarados.
Dados mecânicos e materiais
Conexão de processo Rosca interna 1/4″ NPT Interface mecânica com o processo.
Elemento de medição Célula de medição de pressão com capacidade cerâmica Descrição do elemento de medição conforme ficha.
Materiais em contato com o fluido Aço inoxidável 1.4404 / 316L; cerâmica; FKM Verifique a compatibilidade química com o fluido específico.
Materiais do produto 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC Materiais listados na ficha.
Invólucro Cilíndrico Formato informado.

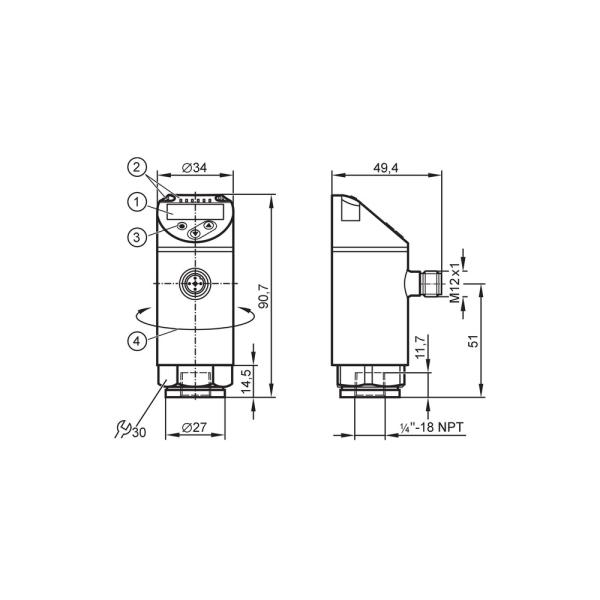

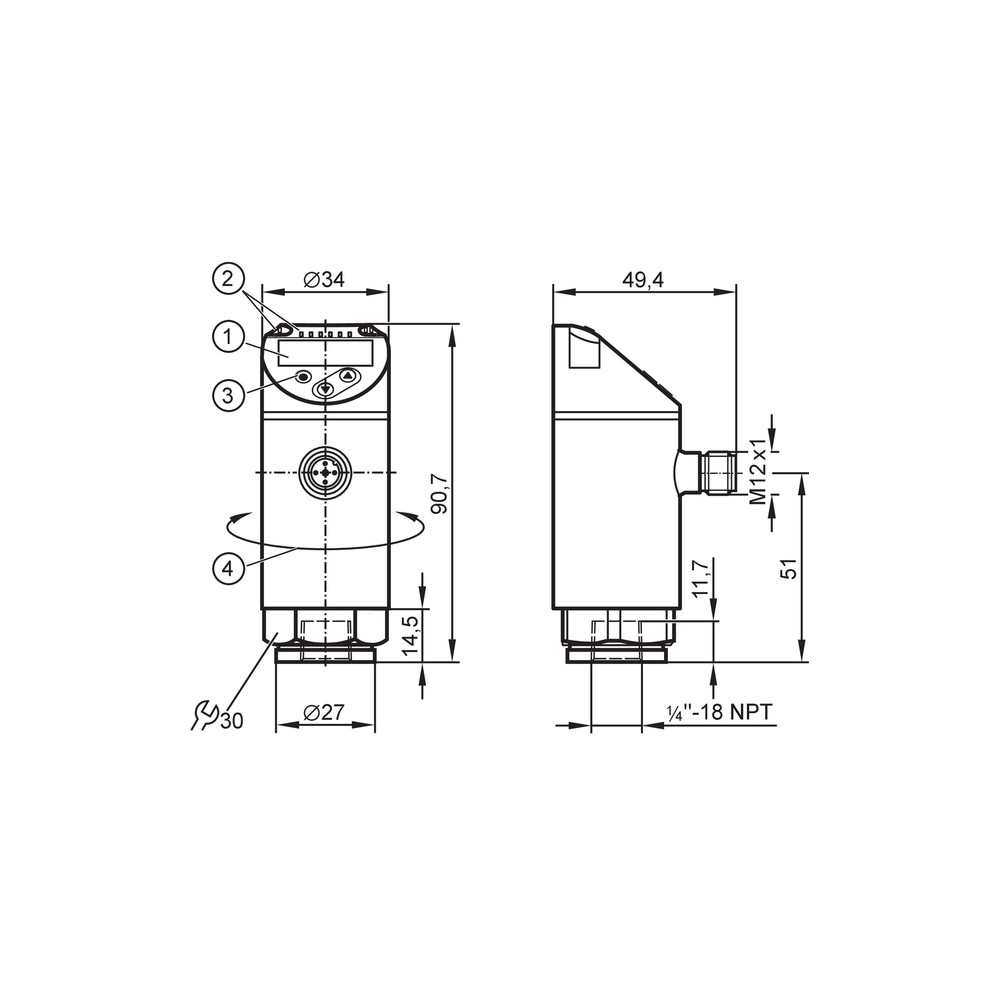

Dimensões Diâmetro 34 mm; comprimento 90,7 mm Dimensões fornecidas na ficha.
Peso 222 g Peso informado nos atributos do produto.
Torque de aperto 2 a 3 rotações após aperto manual; torque recomendado depende de lubrificação, vedação e nível de pressão Orientação fornecida; consulte o datasheet para o procedimento aplicável à instalação.
Ciclos de pressão mínimos 100 milhões Valor mínimo informado na ficha.
Display e elementos de operação
Display de valores medidos Exibição alfanumérica de 4 dígitos, vermelho/verde Indicação local dos valores medidos.
LEDs de unidade 3 LEDs verdes: bar, psi, MPa Indicação das unidades do display.
LEDs de estado 2 LEDs amarelos para estado de chaveamento Indicação visual do estado das saídas.
Outros dados declarados
Diretiva de equipamentos sob pressão Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda Condições e classificação conforme texto fornecido na ficha.
Número de aprovação UL J001 Identificação informada no cadastro.
MTTF 260 anos Valor informado na ficha; consultar as condições de cálculo do fabricante.
NCM 9026.20.90 Código fiscal informado no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, COM2 a 38,4 kBaud, revisão 1.1, padrão SDCI conforme IEC 61131-9.
• Sinal de comutação configurável; a ficha informa função elétrica PNP/NPN.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV. Verifique a atribuição dos pinos no datasheet antes de energizar; a ficha fornecida não detalha o pinout.
Processo Rosca interna 1/4″ NPT. A conexão mecânica é independente da conexão elétrica M12.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Controlador ou mestre IO-Link compatível com IO-Link COM2, 38,4 kBaud e revisão 1.1 ✓ Esses parâmetros de comunicação estão especificados para o sensor.
Entrada elétrica que aceite sinais PNP/NPN configuráveis e alimentação de 18 a 30 V DC SELV/PELV ✓ A ficha informa função elétrica PNP/NPN e essa faixa de alimentação; confirme a configuração e o esquema de ligação.
Tubulação ou ponto de medição com conexão de processo 1/4″ NPT interna ✓ Corresponde à conexão mecânica informada para o produto.
Processo com fluido entre -25 e 80 °C e pressão dentro da faixa de medição de -1 a 10 bar ✓ As condições estão dentro dos limites indicados para temperatura do fluido e faixa de medição.
Aplicação que exija conexão de processo diferente de 1/4″ NPT interna, sem adaptação ✗ A conexão mecânica especificada não corresponde à conexão exigida; a compatibilidade de um adaptador deve ser verificada separadamente.
Aplicação com pressão necessária fora da faixa de medição de -1 a 10 bar ✗ A condição requerida está fora da faixa de medição informada.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN7294 com display, -1 a 10 bar, IO-Link, conexão 1/4″ NPT interna

  1. Confirme que a faixa de pressão requerida está entre -1 e 10 bar e que a temperatura do fluido está entre -25 e 80 °C.
  2. Verifique a compatibilidade química do fluido com aço inoxidável 1.4404/316L, cerâmica e FKM.
  3. Confirme que o ponto de instalação possui conexão de processo 1/4″ NPT compatível e espaço para o corpo cilíndrico de 34 mm de diâmetro e 90,7 mm de comprimento.
  4. Instale a conexão de processo conforme o procedimento e as instruções de aperto do fabricante; a ficha indica 2 a 3 rotações após o aperto manual e informa que o torque recomendado depende da lubrificação, vedação e pressão.
  5. Conecte a interface elétrica M12 de 4 contatos a uma alimentação de 18 a 30 V DC SELV/PELV; consulte o datasheet para a pinagem e o esquema de ligação.
  6. Configure as saídas digitais e, se aplicável, a comunicação IO-Link; antes de colocar em serviço, confira as unidades e os estados indicados no display.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
Display apagado ou sensor sem resposta. Alimentação ausente ou fora da faixa de operação, ou conexão M12 incorreta. Meça a alimentação no conector e confirme 18 a 30 V DC SELV/PELV; confira montagem, cabo e pinagem usando o datasheet.
A saída não comuta no ponto esperado. Parâmetro de comutação ou função de saída não configurado conforme a aplicação. Confira os parâmetros de chaveamento e abertura/fechamento, e observe os LEDs amarelos de estado; valide também a faixa de pressão aplicada.
O controlador não identifica o dispositivo por IO-Link. Mestre, porta ou configuração de comunicação incompatível com os parâmetros do sensor, ou ligação elétrica incorreta. Verifique suporte a IO-Link COM2, 38,4 kBaud e revisão 1.1 no mestre; confira alimentação, cabo M12 e configuração da porta.
Valor indicado difere do esperado ou apresenta comportamento instável. Condição de processo fora da faixa de medição, conexão com vazamento ou fluido/temperatura incompatível com as condições especificadas. Compare a pressão aplicada e a temperatura do fluido com os limites da ficha; inspecione a conexão 1/4″ NPT e confira a instalação e os materiais em contato com o fluido.

PERGUNTAS FREQUENTES

O que é o IFM PN7294 e para quem serve?
É um pressostato eletrônico com display para monitoramento industrial de pressão relativa e vácuo. Destina-se a aplicações com fluidos líquidos ou gasosos dentro das condições especificadas na ficha.
O PN7294 tem IO-Link e quantas saídas digitais?
Sim. Tem IO-Link COM2 a 38,4 kBaud, revisão 1.1, e duas saídas digitais configuráveis.
Qual conexão de processo e conexão elétrica ele usa?
A conexão de processo é 1/4″ NPT interna; a elétrica é M12 de codificação A, com 4 contatos. Essas interfaces são distintas e devem ser verificadas separadamente na instalação.
O que acompanha o produto?
A ficha informa uma unidade por embalagem, mas não relaciona acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo fornecido com o SKU.
Serve para medir pressão acima de 10 bar?
A faixa de medição especificada termina em 10 bar, portanto não é indicado para medir valores acima desse limite. A resistência à pressão é um dado distinto e não amplia a faixa de medição.
Posso usar o PN7294 com qualquer fluido corrosivo ou em qualquer temperatura?
Não é possível afirmar compatibilidade com qualquer fluido corrosivo: os materiais em contato são aço inoxidável 1.4404/316L, cerâmica e FKM. A temperatura do fluido informada é de -25 a 80 °C; confirme a compatibilidade química para o fluido específico.
O display acende, mas a saída não muda: o que verifico antes de trocar o sensor?
Confira a configuração de comutação, a função de abertura/fechamento e os LEDs amarelos de estado. Verifique também se a pressão aplicada está dentro da faixa e se a saída está ligada conforme o esquema do fabricante.
O mestre IO-Link não reconhece o PN7294; o sensor está com defeito?
Não necessariamente: primeiro confirme que a porta do mestre suporta COM2 a 38,4 kBaud e revisão 1.1. Verifique também a alimentação, o cabo e a configuração IO-Link da porta.
Como escolho entre o PN7294 e um sensor sem IO-Link?
Escolha o PN7294 quando precisar de display, duas saídas digitais configuráveis ou comunicação IO-Link, além de faixa de -1 a 10 bar e conexão 1/4″ NPT interna. Se esses requisitos não forem necessários, compare outro modelo pelas conexões, faixa e condições de operação documentadas.
Que cuidado devo ter na instalação mecânica?
Confirme a rosca 1/4″ NPT interna e siga o procedimento de montagem indicado pelo fabricante. A ficha menciona 2 a 3 rotações após o aperto manual e ressalva que o torque depende de lubrificação, vedação e nível de pressão.

GLOSSÁRIO TÉCNICO

IO-Link
Interface de comunicação do sensor com um mestre IO-Link compatível.
Pressão relativa
Pressão referenciada à pressão ambiente, conforme o tipo de pressão indicado para o sensor.
Saída PNP/NPN
Tipo de saída eletrônica de comutação indicado na ficha; a configuração deve corresponder à entrada do dispositivo conectado.
IP65 / IP67
Graus de proteção do invólucro declarados pelo fabricante; não dispensam a instalação correta das conexões.
NPT
Tipo de rosca da conexão mecânica de processo especificada para o sensor.
