Sensor de Pressão IFM PN7292 - 0-100 bar com Display

Pré-visualizar: PN7292 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-100 bar IO-Link

PN7292 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-100 bar IO-Link

Imagem meramente ilustrativa

R$ 4.101,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7292
EAN: 4021179281317
NCM do produto: 90262090

Destaques do Produto Faixa 0...100 bar...mais

Fechar menu

Saiba mais sobre: "PN7292 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-100 bar IO-Link"

Destaques do Produto

Faixa

0...100 bar

Pressão medida

Relativa

Saída e comunicação

2 saídas digitais configuráveis e IO-Link

Processo

1/4" NPT fêmea

Elétrica

Conector M12, codificação A

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN7292, pressão relativa, 0...100 bar, display digital e IO-Link

O IFM PN7292 é um pressostato eletrônico para medir pressão relativa em aplicações industriais com fluidos líquidos. Mede de 0 a 100 bar e dispõe de display alfanumérico de 4 dígitos, duas saídas digitais configuráveis e comunicação IO-Link. A conexão de processo é 1/4" NPT fêmea e a conexão elétrica é M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Pressostato eletrônico para pressão relativa
Faixa de medição	0...100 bar; 0...1450 psi; 0...10 MPa
Display	Alfanumérico, 4 dígitos, vermelho/verde
Saídas	2 saídas digitais; PNP/NPN
Comunicação	IO-Link 1.1; modo SIO
Conexão de processo	1/4" NPT, rosca interna
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP65 e IP67
Material em contato com o fluido	Aço inoxidável 1.4404 (316L), cerâmica e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em instalações industriais com fluidos líquidos, dentro da faixa de 0...100 bar e da temperatura de operação de -25...80 °C.
Aplicações que precisem de indicação local, comutação por duas saídas digitais ou comunicação IO-Link.
Instalações com tomada de processo 1/4" NPT fêmea compatível e alimentação de 18...30 V DC SELV/PELV.

⚠ Considere outro se precisa de:

Não selecione para pressão acima de 100 bar como faixa de medição. A ficha informa resistência à pressão de 300 bar, mas esse valor não amplia a faixa de medição.
Não use fora da temperatura de operação informada para o fluido, de -25...80 °C.
Para fluidos gasosos em pressões acima de 25 bar, a ficha condiciona o uso a fornecimento sob encomenda; confirme essa condição com o fabricante.
Não presuma compatibilidade mecânica com roscas diferentes de 1/4" NPT fêmea sem verificar adaptadores e requisitos da instalação.

APLICAÇÕES E USO

Uso comprovado pela ficha: medição de pressão relativa em aplicações industriais com fluidos líquidos, considerando faixa de 0...100 bar e temperatura do fluido de -25...80 °C.
Possibilidade de uso: monitoramento local e comutação de pressão em processo industrial, se o ponto de ajuste necessário estiver dentro das faixas SP e rP e a instalação atender às conexões e condições elétricas especificadas.
Limitação para gases: em pressões acima de 25 bar, a ficha condiciona a utilização a fornecimento sob encomenda; confirme a aplicação com a IFM.
Não extrapole a faixa de medição com base nos valores de resistência à pressão ou pressão de ruptura; esses dados não definem a faixa de medição.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN7292, pressão relativa, 0...100 bar, display digital e IO-Link, verifique estes pontos:

Escolha o PN7292 quando

A aplicação exigir pressão relativa até 100 bar, indicação em display, duas saídas digitais configuráveis e/ou IO-Link, além de conexão de processo 1/4" NPT fêmea.

Avalie outra especificação quando

A pressão de operação exceder a faixa de medição, a temperatura do fluido ficar fora de -25...80 °C ou a conexão de processo requerida não for 1/4" NPT fêmea. Para gases acima de 25 bar, consulte o fabricante sobre a condição de fornecimento indicada na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN7292	Código do produto IFM.
Tipo de produto	Pressostato eletrônico / sensor de pressão com display	Medição de pressão relativa em aplicações industriais.
Aplicação indicada	Aplicações industriais; fluidos líquidos	A ficha também condiciona fluidos gasosos acima de 25 bar a fornecimento sob encomenda.
Tipo de pressão	Pressão relativa	Referência de medição indicada pelo fabricante.
NCM	9026.20.90	Classificação informada no cadastro do produto.

Faixa e limites de pressão
Faixa de medição	0...100 bar / 0...1450 psi / 0...10 MPa	Alcance de medição especificado.
Ponto de comutação SP de fábrica	1...100 bar / 10...1450 psi / 0,1...10 MPa	Faixa indicada para o ponto de comutação SP.
Ponto de comutação e retorno rP de fábrica	0,5...99,5 bar / 5...1445 psi / 0,05...9,95 MPa	Faixa indicada para rP.
Resistência à pressão	300 bar / 4350 psi / 30 MPa	Limite de resistência informado; não amplia a faixa de medição.
Pressão mínima de ruptura	650 bar / 9400 psi / 65 MPa	Valor de ruptura informado na ficha; não representa pressão normal de operação.
MAWP em aplicações segundo CRN	125 bar	Valor informado para aplicações segundo CRN.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha; respeite os limites de pressão especificados.

Precisão e desvios
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Valores de desvio informados pelo fabricante.
Repetibilidade	< ±0,1% de duração	Informada para variações de temperatura inferiores a 10 K.
Desvio de histerese	< ±0,25% de duração	Valor especificado para histerese.
Precisão do ponto de ajuste	< ±0,5% de duração	Precisão indicada para o ponto de ajuste.
Coeficiente de temperatura da amplitude	< ±0,2; -0...80 °C	Coeficiente informado para a faixa de temperatura indicada na ficha.
Coeficiente de temperatura do ponto zero	< ±0,2; -0...80 °C	Coeficiente informado para a faixa de temperatura indicada na ficha.
Estabilidade ao longo do tempo	< ±0,05 por 6 meses	Intervalo de referência indicado pelo fabricante.

Alimentação e proteção elétrica
Tensão de operação	18...30 V DC	Alimentação para SELV/PELV.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Consumo de corrente	< 35 mA	Valor informado para o equipamento.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção especificada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio informada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas informadas no cadastro do produto.

Saídas e comutação
Quantidade de saídas digitais	2	Número de saídas informado.
Função elétrica	PNP/NPN	Função elétrica indicada; confirme a configuração e a ligação no datasheet.
Sinal de saída	Sinal de comutação e IO-Link, configuráveis	Sinais disponíveis conforme configuração.
Saída	Abertura/fechamento, parametrizável	Função de saída indicada no cadastro.
Frequência de comutação DC	< 170 Hz	Limite informado para comutação em corrente contínua.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Corrente constante máxima da saída de comutação DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites de corrente dependentes da temperatura indicados na ficha.
Retardo programável dS/dr	0...50 s	Faixa configurável informada para retardo.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; lógica de comutação; atraso na tração/desenergização; amortecimento; unidade do display	Opções de parametrização declaradas.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Versão indicada pelo fabricante.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Padrão SDCI	IEC 61131-9	Norma informada para a interface.
Modo SIO	Sim	Operação em modo SIO indicada na ficha.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos especificados.
Classe de master port	A; Classe B se o pino 2 não estiver conectado	Requisito de master port indicado pelo fabricante.

Display e operação
Display	Alfanumérico, 4 dígitos, vermelho/verde	Exibição dos valores de medição.
Unidade do display	3 LEDs verdes: bar, psi, MPa	Indicadores de unidade.
Status de chaveamento	2 LEDs amarelos	Indicação de estado das saídas.

Tempos de reação
Retardo de prontidão	0,3 s	Tempo informado para prontidão.

Condições ambientais e resistência
Temperatura ambiente de operação	-25...80 °C	Limite de operação informado.
Temperatura do fluido	-25...80 °C	Limite de temperatura do fluido informado.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP65; IP67	Graus declarados; a proteção depende da instalação e das condições de conexão.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio informada.
Ciclos de pressão mínimos	100 milhões	Valor declarado pelo fabricante.

Dados mecânicos e materiais
Conexão de processo	1/4" NPT, rosca interna	Interface mecânica com o processo.
Invólucro	Cilíndrico; Ø 34 mm; comprimento 90,7 mm	Dimensões informadas no cadastro.
Material do corpo	Aço inoxidável	Material indicado nos dados básicos.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L), cerâmica e FKM	Materiais declarados para as partes molhadas.
Materiais do produto	1.4404 (aço inoxidável/316L), PBT+PC-GF30, PBT-GF20 e PC	Composição informada no cadastro.
Material do conector	Metal prateado	Descrição do material do conector nos dados do anúncio.
Torque/método de aperto	2...3 rotações depois de apertar com a mão; torque recomendado depende da lubrificação, vedação e nível de pressão	Orientação e ressalva reproduzidas conforme ficha.
Peso	260 g	Peso informado no cadastro do produto.

Condições de aplicação e conformidade
Fluidos gasosos acima de 25 bar	Utilizável apenas sob encomenda	Condição específica indicada na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condição regulatória declarada.
Certificado UL — número de aprovação	J002	Número informado no cadastro.
Watchdog integrado	Sim	Recurso declarado.
Elemento de estrangulamento	Não disponível para instalação posterior	Informação de configuração do produto.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, COM2 (38,4 kBaud), padrão SDCI IEC 61131-9.

• Modo SIO disponível; a ficha informa função elétrica PNP/NPN.

• Classe de master port exigida: A; pode ser B se o pino 2 não estiver conectado.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Verifique a pinagem e a configuração PNP/NPN no datasheet antes de conectar; cabo e master não são informados como inclusos.

Processo Rosca interna 1/4" NPT. A compatibilidade mecânica depende de a tomada de processo corresponder a essa rosca ou de ser utilizado um adaptador adequado à instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Master IO-Link compatível com IO-Link 1.1, COM2 e a classe de porta requerida	✓	A ficha especifica IO-Link 1.1, COM2 a 38,4 kBaud e master port Classe A; Classe B é possível se o pino 2 não estiver conectado.
Uso de saída de comutação em modo SIO com entrada compatível com a função elétrica configurada	✓	Modo SIO e função PNP/NPN constam na ficha; confirme a configuração e a ligação elétrica no datasheet.
Instalação em tomada de processo 1/4" NPT fêmea correspondente à rosca interna do sensor	✓	A conexão de processo do produto é 1/4" NPT, rosca interna.
Aplicação com fluidos líquidos dentro de -25...80 °C e da faixa de medição até 100 bar	✓	A ficha indica fluidos líquidos, temperatura do fluido de -25...80 °C e faixa de medição 0...100 bar.
Aplicação que exige medição acima de 100 bar	✗	A faixa de medição termina em 100 bar; a resistência à pressão informada não deve ser interpretada como faixa de medição.
Aplicação com fluidos gasosos acima de 25 bar sem confirmação de fornecimento sob encomenda	✗	A ficha condiciona a utilização com fluidos gasosos acima de 25 bar a fornecimento sob encomenda.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN7292, pressão relativa, 0...100 bar, display digital e IO-Link

Confirme que a pressão relativa esperada está dentro da faixa de medição e que a temperatura do fluido está entre -25 e 80 °C.
Verifique a compatibilidade da tomada de processo com a rosca interna 1/4" NPT; utilize vedação e método de montagem adequados à instalação.
Aperte manualmente e siga a orientação da ficha de 2...3 rotações após o aperto com a mão; o torque recomendado depende da lubrificação, vedação e nível de pressão.
Conecte o M12 codificação A e confira pinagem, alimentação de 18...30 V DC SELV/PELV e configuração PNP/NPN no datasheet.
Para IO-Link, confirme master compatível com IO-Link 1.1, COM2 e classe de porta A; a ficha admite B se o pino 2 não estiver conectado.
Após energizar, confira a indicação no display, os LEDs de estado e a comutação; configure os parâmetros requeridos conforme o manual/datasheet.

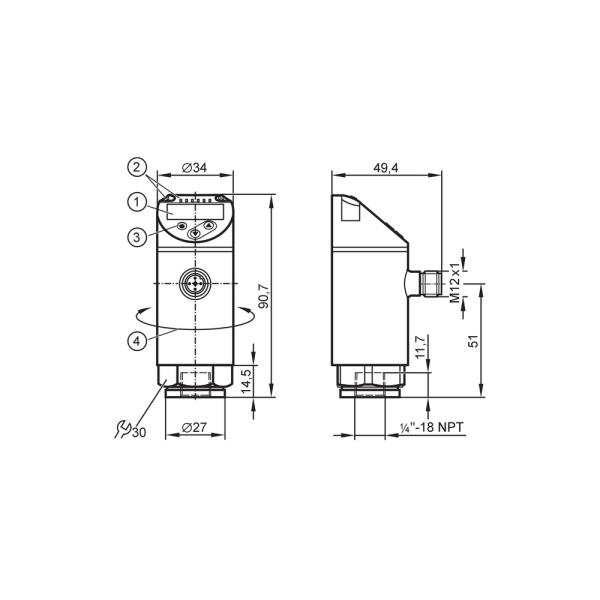

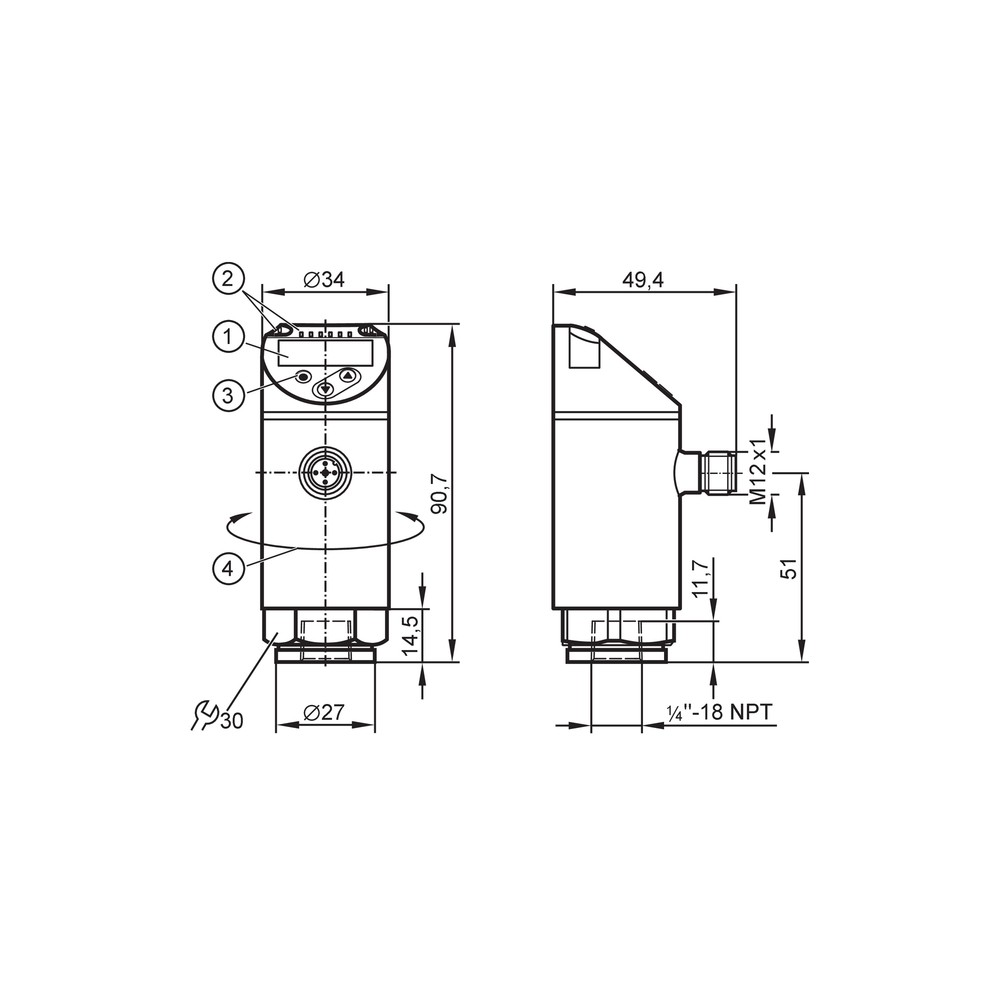

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Alimentação ausente ou fora da faixa especificada, ou conexão M12 incorreta.	Meça a alimentação no conector e confirme 18...30 V DC SELV/PELV; confira a conexão e a pinagem no datasheet.
A saída digital não comuta no ponto esperado.	Ponto SP/rP, lógica, histerese/janela ou atraso parametrizados de forma diferente da necessidade da aplicação.	Leia os parâmetros configurados e compare-os com as faixas SP e rP e com o modo de operação definido.
O master não estabelece comunicação IO-Link.	Incompatibilidade de versão/taxa, porta não conforme à classe requerida ou ligação elétrica incorreta.	Confirme IO-Link 1.1, COM2 a 38,4 kBaud, classe de porta A (ou B se o pino 2 não estiver conectado) e a conexão M12.
A medição indicada não corresponde à pressão esperada.	Pressão fora da faixa de medição, referência de pressão diferente da relativa ou problema na conexão com o processo.	Compare a pressão aplicada com a faixa 0...100 bar, confirme que a aplicação requer pressão relativa e inspecione a tomada 1/4" NPT e a vedação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN7292 em português (Datasheet) Desenho dimensional do PN7292 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN7292 e para quem ele serve?

É um pressostato eletrônico para medir pressão relativa em aplicações industriais. É destinado a instalações que atendam à faixa de medição, às conexões e às condições de operação especificadas.

O PN7292 funciona com IO-Link e também em modo SIO?

Sim. A ficha informa IO-Link 1.1, COM2 a 38,4 kBaud e modo SIO; confirme a classe de master port e a configuração elétrica antes de integrar.

O que acompanha o produto?

A ficha do anúncio não especifica acessórios ou itens adicionais inclusos; confirme o conteúdo de fornecimento com o vendedor antes da compra.

Posso usar este sensor para medir pressão acima de 100 bar?

Não como faixa de medição: o alcance especificado termina em 100 bar. Os valores de resistência à pressão e de ruptura não ampliam esse alcance.

Ele pode ser usado com fluidos gasosos acima de 25 bar?

A ficha condiciona essa utilização a fornecimento sob encomenda. Consulte a IFM para confirmar a disponibilidade e a adequação à aplicação.

O sensor não comuta no ponto esperado; o que devo verificar antes de trocar?

Confira os parâmetros SP e rP, a lógica de comutação, a histerese/janela e os atrasos configurados. Verifique também se a pressão aplicada está dentro da faixa de medição.

O display está apagado; o que posso testar?

Verifique a alimentação de 18...30 V DC SELV/PELV e a conexão M12. Consulte o datasheet para confirmar pinagem e ligação antes de substituir o sensor.

Quando devo escolher o PN7292 em vez de um sensor sem IO-Link?

Escolha o PN7292 quando precisar de display local, duas saídas digitais configuráveis ou comunicação IO-Link, dentro da faixa de 0...100 bar. Se essas funções não forem necessárias, compare os requisitos da instalação com as especificações de outro modelo.

Preciso comprar cabo M12 ou master IO-Link junto com o sensor?

A ficha não informa cabo ou master como itens inclusos. Verifique os componentes necessários para sua instalação, considerando o conector M12 codificação A e os requisitos IO-Link.

Como instalar sem danificar a conexão de processo?

Confirme a rosca 1/4" NPT fêmea e siga a orientação de aperto indicada no datasheet. A vedação e o torque recomendado dependem da lubrificação, do método de vedação e do nível de pressão.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente de referência.

IO-Link

Interface de comunicação ponto a ponto para integração do sensor com um master compatível.

COM2

Modo de transferência IO-Link indicado para a comunicação do sensor.

SP e rP

Pontos parametrizados de comutação e retorno usados para definir a atuação da saída.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme condições de ensaio e instalação.

Ligações relacionadas com "PN7292 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-100 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN7292 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-100 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
