Sensor de Pressão IFM PN7271 - 0-250 bar com Display

Pré-visualizar: PN7271 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-250 bar IO-Link

PN7271 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-250 bar IO-Link

Imagem meramente ilustrativa

R$ 4.101,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7271
EAN: 4021179281300
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PN7271 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-250 bar IO-Link"

Destaques do Produto

Faixa de pressão

0 a 250 bar, pressão relativa

Rosca de processo

1/4" NPT interna

Sinal e comunicação

Saídas configuráveis e IO-Link 1.1; modo SIO disponível

Ligação elétrica

M12, codificação A, 4 contatos

Alimentação

18 a 30 V DC

Temperatura e proteção

-25 a 80 °C; IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão com display ifm PN7271, 0 a 250 bar, IO-Link, 1/4" NPT fêmea

O ifm PN7271 é um pressostato eletrônico com display para monitorar pressão relativa em aplicações industriais. Mede de 0 a 250 bar e oferece saídas de comutação configuráveis e comunicação IO-Link. Possui conexão de processo 1/4" NPT interna, alimentação de 18 a 30 V DC e proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0 a 250 bar / 0 a 3620 psi / 0 a 25 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	1/4" NPT, rosca interna
Saídas	2 saídas digitais; PNP/NPN
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão elétrica	M12, codificação A, 4 contatos
Alimentação	18 a 30 V DC
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP65 e IP67
Display	Alfanumérico de 4 dígitos, vermelho/verde

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0 a 250 bar.
Instalações que disponham de conexão de processo 1/4" NPT interna e alimentação de 18 a 30 V DC.
Sistemas que utilizem IO-Link 1.1 ou sinal de comutação configurável, com ligação elétrica M12 compatível.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão de operação exceder a faixa de medição de 0 a 250 bar; a resistência à pressão informada não amplia a faixa de medição.
Não selecionar para conexão de processo diferente de 1/4" NPT interna sem confirmar adaptador e compatibilidade mecânica.
Não assumir compatibilidade com qualquer mestre IO-Link: verificar a classe de porta exigida, A; B se o pino 2 não estiver conectado, e os requisitos elétricos do sistema.

APLICAÇÕES E USO

Aplicação declarada: monitoramento industrial de pressão relativa em fluidos líquidos e gasosos, dentro das condições especificadas pelo fabricante.
Possibilidade de uso: leitura local e chaveamento de pressão em sistemas compatíveis com a faixa de medição, a rosca 1/4" NPT interna e as condições de alimentação e temperatura. A adequação ao processo deve ser validada conforme fluido, pressão e instalação.
A temperatura ambiente e do fluido informada é de -25 a 80 °C. A proteção IP65/IP67 não substitui a verificação das condições de montagem e conexão.

COMO ESCOLHER

Antes de comprar o Sensor de pressão com display ifm PN7271, 0 a 250 bar, IO-Link, 1/4" NPT fêmea, verifique estes pontos:

Escolha o PN7271 quando

A aplicação exigir medição de pressão relativa entre 0 e 250 bar, display local, duas saídas digitais configuráveis ou IO-Link 1.1, e conexão de processo 1/4" NPT interna.

Avalie outra faixa ou configuração quando

A pressão esperada ultrapassar 250 bar, a conexão de processo não corresponder a 1/4" NPT interna ou o sistema exigir uma interface elétrica/comunicação diferente. Confirme os requisitos de conexão e integração no datasheet do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão com display; pressostato eletrônico	Modelo PN7271 da ifm.
SKU / Part Number	PN7271	Código de identificação do produto.
GTIN	4021179281300	Identificação comercial informada.
Marca	ifm / ifm electronic	Fabricante indicado na ficha.
Aplicação informada	Aplicações industriais	Uso declarado no cadastro do produto.
Substâncias	Fluidos líquidos e gasosos	Aplicação indicada no cadastro; verificar compatibilidade do fluido com os materiais em contato.
Tipo de pressão	Pressão relativa	Referência de medição indicada.

Faixa de medição e pressão
Alcance de medição	0 a 250 bar / 0 a 3620 psi / 0 a 25 MPa	Faixa nominal de medição.
Resistência à pressão	500 bar / 7250 psi / 50 MPa	Valor de resistência informado; não corresponde à faixa de medição.
Pressão de ruptura mínima	1100 bar / 15950 psi / 110 MPa	Limite de ruptura informado pelo fabricante; não é pressão operacional nem faixa de medição.
MAWP em aplicações segundo CRN	500 bar / 7250 psi / 50 MPa	Valor indicado para aplicações segundo CRN.
Proteção contra sobrecarga	Sim	Recurso informado na ficha; observar limites de pressão especificados.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada pelo fabricante.

Precisão e desvios
Repetibilidade	< ±0,1 % de duração	Valor informado na ficha do produto.
Precisão do ponto de ajuste	< ±0,5 % de duração	Valor informado para o ponto de ajuste.
Coeficiente de temperatura do ponto zero	0,2; -25 a 80 °C	Coeficiente informado para a faixa de temperatura indicada.
Coeficiente de temperatura da amplitude	0,2; -25 a 80 °C	Coeficiente informado para a faixa de temperatura indicada.

Dados elétricos e alimentação
Tensão de operação	18 a 30 V DC, para SELV/PELV	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.
Consumo de corrente	< 35 mA	Consumo informado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para as saídas.
Queda de tensão máxima da saída DC	2,5 V	Valor máximo informado para a saída de comutação DC.
Corrente constante máxima da saída DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites informados conforme temperatura; respeitar a condição aplicável.

Saídas e configuração
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Função elétrica	PNP/NPN	Tipo de saída indicado.
Sinal de saída	Sinal de comutação configurável; IO-Link	Modos de sinal informados.
Função de saída	Abertura/fechamento parametrizável	Lógica configurável.
Frequência de comutação DC	< 170 Hz	Limite indicado para comutação DC.
Ajustes disponíveis	Histerese/janela; abertura/fechamento; lógica de comutação; atraso na tração/desenergização; amortecimento; unidade do display	Parâmetros configuráveis listados na ficha.
Retardo programável dS, dr	0 a 50 s	Intervalo de ajuste informado.
Watchdog integrado	Sim	Recurso indicado na ficha.

Interfaces e conexões
Interface de comunicação	IO-Link	Interface digital informada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2, 38,4 kBaud	Taxa de transferência informada.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Modo SIO	Sim	Operação em modo SIO disponível.
Classe de porta do mestre exigida	A; B se o pino 2 não estiver conectado	Condição informada para a porta do mestre IO-Link.
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Tipo de conexão indicado.
Conexão de processo	1/4" NPT, rosca interna	Interface mecânica com o processo.

Tempos de reação
Tempo de resposta	< 3 ms	Tempo informado pelo fabricante.
Retardo de prontidão	0,3 s	Tempo até prontidão informado.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Faixa de operação ambiente informada.
Temperatura do fluido	-25 a 80 °C	Faixa de temperatura do fluido informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP65 e IP67	Graus declarados; a instalação e o acoplamento dos conectores devem respeitar as condições de proteção.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10 a 2000 Hz)	Condição de ensaio informada.
EMC	DIN EN 61000-6-2 / DIN EN 61000-6-3	Normas declaradas na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória conforme informação do fabricante.

Materiais e construção
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento de medição informada.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para contato com o fluido.
Materiais do produto	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados na ficha; verificar compatibilidade química conforme o fluido e as condições de uso.
Característica especial	Contatos banhados a ouro	Característica indicada para os contatos.
Formato do invólucro	Cilíndrico	Construção informada.

Display e elementos de operação
Display de medição	Exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação local dos valores de medição.
Unidade do display	3 LEDs verdes: bar, psi, MPa	Indicação das unidades disponíveis.
Status de chaveamento	2 LEDs amarelos	Indicação visual do estado de chaveamento.
Parte superior	Giratória até 345°	Característica descrita no cadastro do produto.

Dados mecânicos e instalação
Dimensões	Diâmetro 34 mm; comprimento 90,7 mm	Dimensões informadas.
Peso	219,5 g	Massa indicada no cadastro.
Torque de aperto	2 a 3 rotações depois de apertar com a mão; torque recomendado depende da lubrificação, vedação e nível de pressão	Orientação declarada; seguir o datasheet e os requisitos da instalação.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade indicada na ficha.
Certificado UL	J003	Identificação declarada no cadastro do produto.
MTTF	214 anos	Valor indicado no conjunto de dados do produto; consultar documentação oficial para condições de cálculo.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; transferência COM2 (38,4 kBaud); padrão SDCI IEC 61131-9.

• Modo SIO disponível.

• Classe de porta do mestre exigida: A; B se o pino 2 não estiver conectado.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18 a 30 V DC para SELV/PELV. Função elétrica PNP/NPN; confirmar pinagem e configuração no datasheet antes de conectar.

Processo Rosca interna 1/4" NPT. Compatibilidade mecânica direta limitada a conexões que correspondam a essa rosca; qualquer adaptador deve ser selecionado conforme o sistema e o fluido.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada IO-Link compatível com revisão 1.1 e transferência COM2	✓	O sensor informa IO-Link 1.1 e COM2 a 38,4 kBaud; verificar também a classe da porta do mestre.
Sistema que utiliza saída de comutação em modo SIO	✓	O modo SIO está indicado como disponível e as saídas de comutação são configuráveis.
Instalação com conexão de processo 1/4" NPT interna correspondente	✓	Essa é a conexão de processo informada para o PN7271.
Aplicação com pressão relativa acima de 250 bar	✗	A faixa de medição especificada termina em 250 bar. A resistência à pressão não deve ser confundida com a faixa de medição.
Aplicação com temperatura do fluido fora de -25 a 80 °C	✗	A temperatura do fluido indicada é de -25 a 80 °C.
Conexão a mestre IO-Link sem validação da classe de porta ou da ligação elétrica	✗	A classe de porta exigida depende da conexão do pino 2; a compatibilidade elétrica deve ser confirmada antes da instalação.

INSTALAÇÃO

Como instalar o Sensor de pressão com display ifm PN7271, 0 a 250 bar, IO-Link, 1/4" NPT fêmea

Confirme que a pressão relativa prevista está dentro da faixa de medição de 0 a 250 bar e que o fluido e a temperatura são compatíveis com a instalação.
Verifique se a conexão de processo do sistema corresponde à rosca interna 1/4" NPT; selecione qualquer adaptador conforme os requisitos mecânicos do conjunto.
Instale o sensor respeitando as orientações do fabricante e a informação de aperto: 2 a 3 rotações após aperto manual; o torque recomendado depende de lubrificação, vedação e nível de pressão.
Conecte a alimentação de 18 a 30 V DC e a interface M12 codificação A, verificando a pinagem no datasheet antes de energizar.
Para IO-Link, confirme revisão, taxa de transferência e classe da porta do mestre; alternativamente, configure a operação em modo SIO conforme a aplicação.
Configure as saídas e os parâmetros necessários; após energizar, confira a indicação no display e o estado dos LEDs de chaveamento.

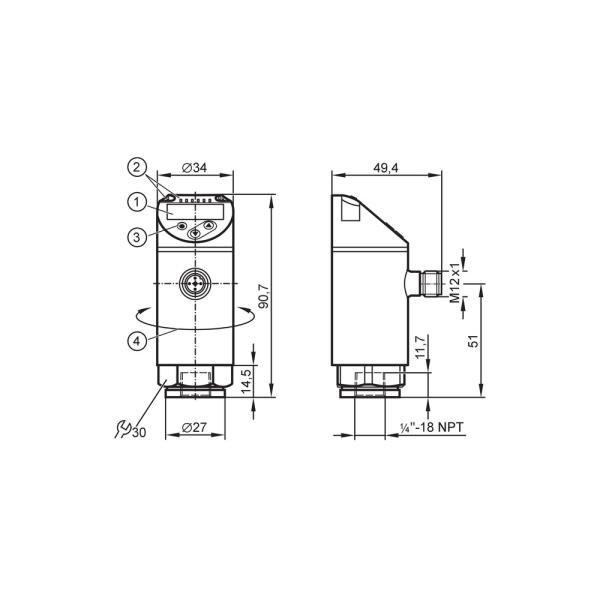

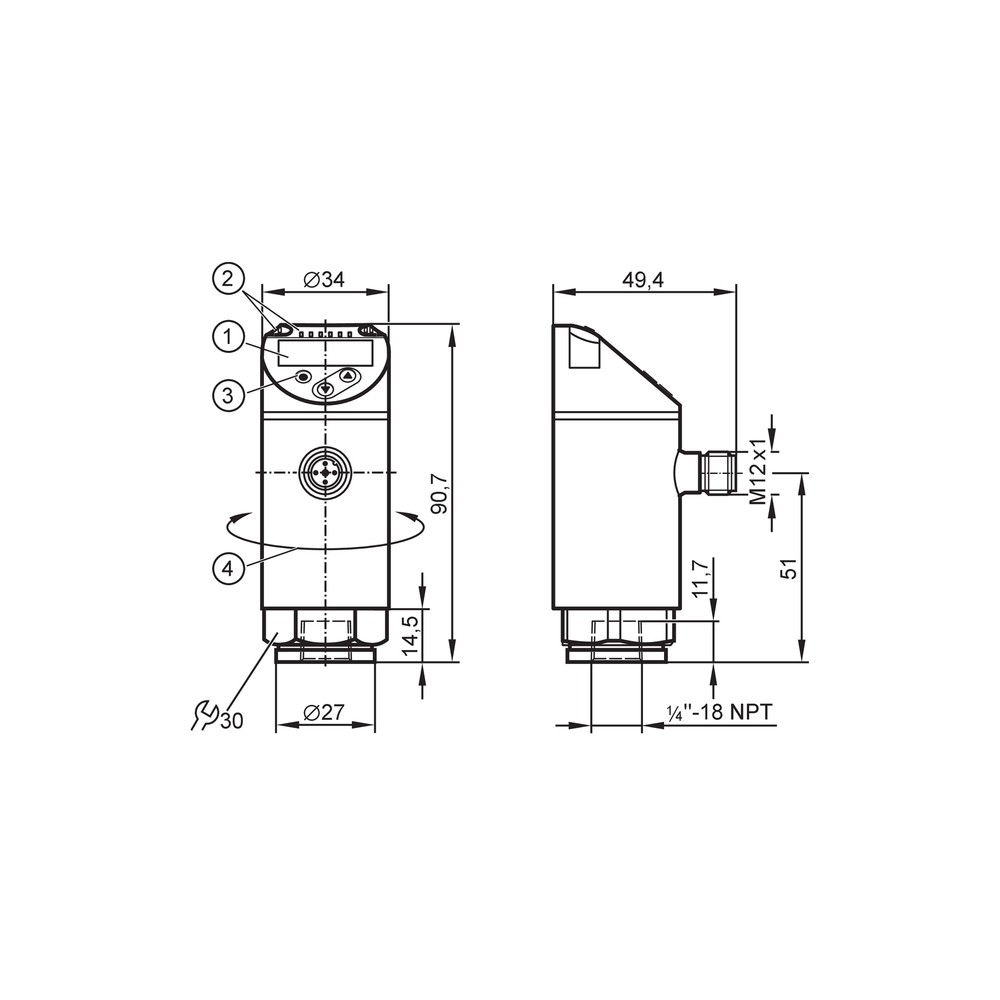

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Alimentação ausente ou fora da faixa de 18 a 30 V DC, ou ligação elétrica incorreta.	Meça a tensão no conector M12 e confira a conexão e a pinagem no datasheet antes de substituir o sensor.
O mestre não reconhece o dispositivo por IO-Link.	Configuração incompatível de revisão, taxa de transferência, classe da porta ou ligação do pino 2.	Confira se o mestre atende IO-Link 1.1 e COM2 a 38,4 kBaud e se a classe da porta corresponde à condição do pino 2.
A saída de comutação não muda no ponto esperado.	Parâmetros de histerese/janela, lógica, abertura/fechamento ou atraso configurados de forma diferente da aplicação.	Verifique os parâmetros configurados e compare a pressão aplicada com o ponto de ajuste; confirme também a carga e o tipo PNP/NPN.
A indicação de pressão diverge da referência do processo.	Pressão fora da faixa de medição, referência de pressão diferente ou condição de instalação/processo incompatível.	Compare a pressão aplicada com instrumento de referência adequado, confirme que a aplicação é de pressão relativa e verifique se o valor está entre 0 e 250 bar.

DOCUMENTAÇÃO TÉCNICA

Datasheet PN7271 em português (Datasheet) Desenho em escala PN7271 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm PN7271 e para que serve?

É um pressostato eletrônico com display para monitorar pressão relativa em aplicações industriais. Mede até 250 bar e oferece saídas de comutação configuráveis e IO-Link.

Que conexão de processo e comunicação ele utiliza?

A conexão de processo é 1/4" NPT interna. A comunicação é IO-Link 1.1, com modo SIO disponível; confirme a classe de porta do mestre.

O que acompanha o PN7271?

A ficha informa o sensor como uma unidade por embalagem, mas não detalha acessórios incluídos. Confirme o conteúdo comercial do fornecimento antes da compra.

Ele serve para medir pressão acima de 250 bar?

Não para medição acima da faixa especificada: o alcance termina em 250 bar. A resistência à pressão informada não aumenta a faixa de medição.

Posso usar esse sensor com uma conexão que não seja 1/4" NPT interna?

A conexão de processo informada é 1/4" NPT interna. Para outra interface, valide um adaptador e a compatibilidade mecânica com o sistema antes da instalação.

O display apagou: o sensor pode estar com defeito?

A falta de alimentação ou uma ligação incorreta também pode causar esse sintoma. Meça a alimentação, confirme que está entre 18 e 30 V DC e confira a pinagem M12 antes de trocar o sensor.

O mestre IO-Link não detecta o PN7271; o que devo verificar?

Confira se a porta está configurada para IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também a classe de porta exigida e a condição de conexão do pino 2.

É melhor comprar o sensor avulso ou um kit?

A ficha identifica uma unidade por embalagem e não lista um kit ou acessórios incluídos. Se a instalação exigir cabos ou adaptadores, confirme esses itens separadamente com o fornecedor.

Como escolho entre o PN7271 e outro sensor de pressão?

Escolha o PN7271 quando forem compatíveis a faixa de 0 a 250 bar, a pressão relativa, a conexão 1/4" NPT interna e a interface elétrica/comunicação necessária. Para outra faixa ou conexão, compare a especificação do outro modelo com os requisitos do processo.

Quais cuidados devo ter na instalação?

Confirme a rosca, a faixa de pressão, a temperatura e a pinagem antes da montagem e energização. A informação de aperto depende da lubrificação, da vedação e do nível de pressão; consulte o datasheet para a instalação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica.

IO-Link

Interface de comunicação digital ponto a ponto indicada para troca de dados entre o sensor e um mestre compatível.

Modo SIO

Modo de operação de entrada/saída padrão indicado para o sensor, distinto da comunicação IO-Link.

Histerese

Diferença entre os pontos de comutação e retorno usada para evitar chaveamento repetido próximo ao ajuste.

PNP/NPN

Tipos de função elétrica das saídas digitais, cuja compatibilidade deve ser conferida com a entrada do equipamento conectado.
