PN7191 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-250 bar Display IO-Link

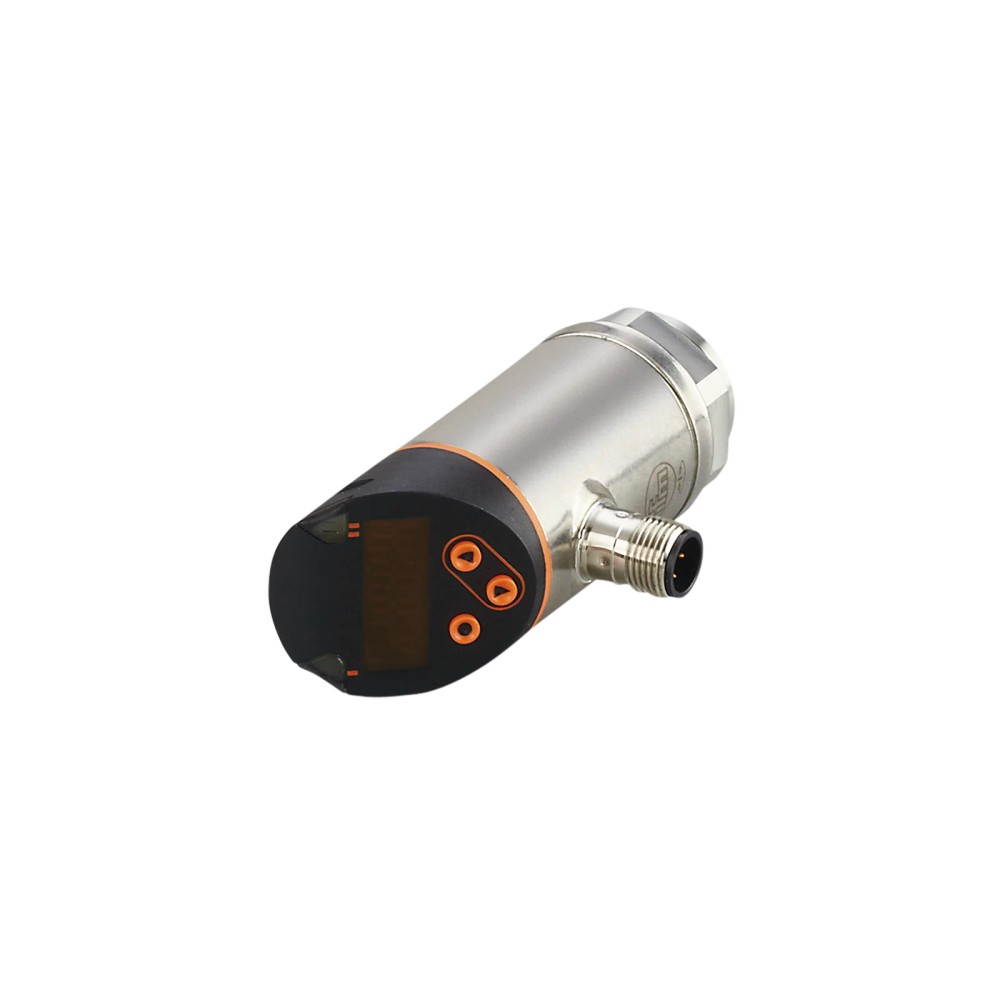

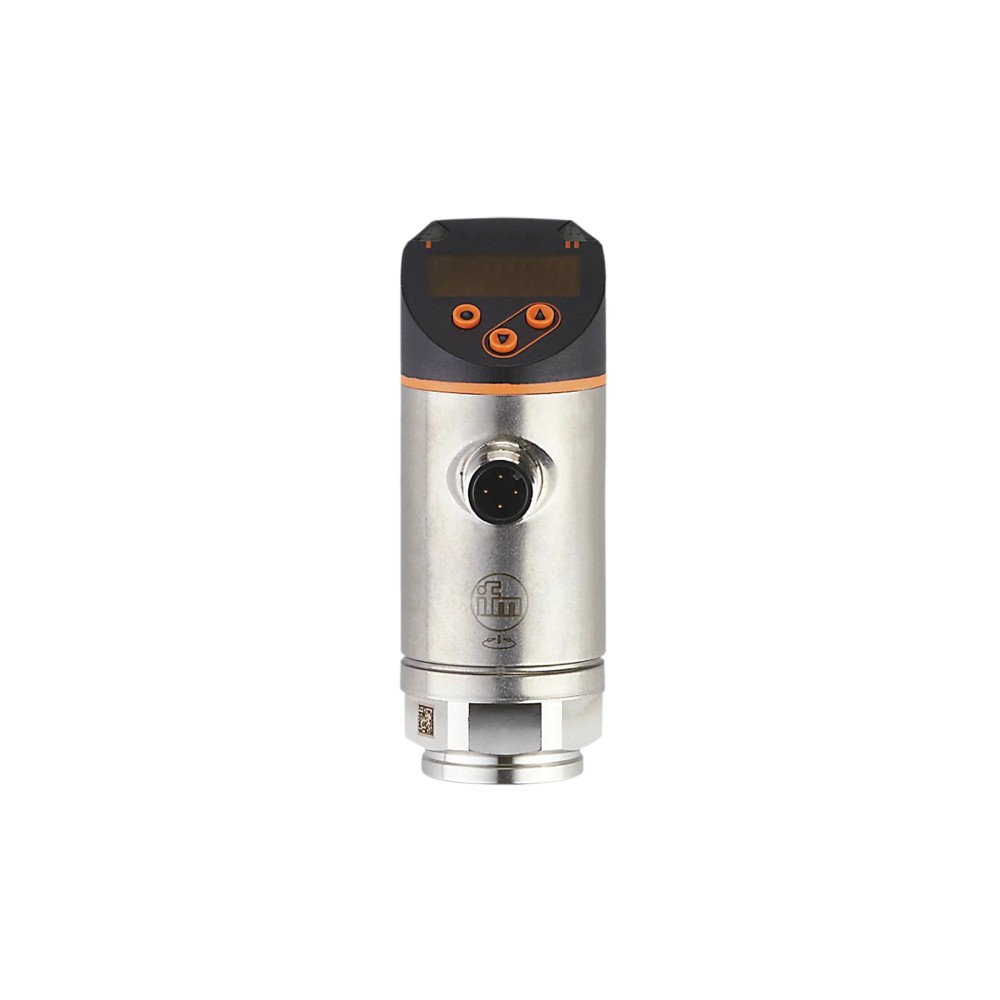

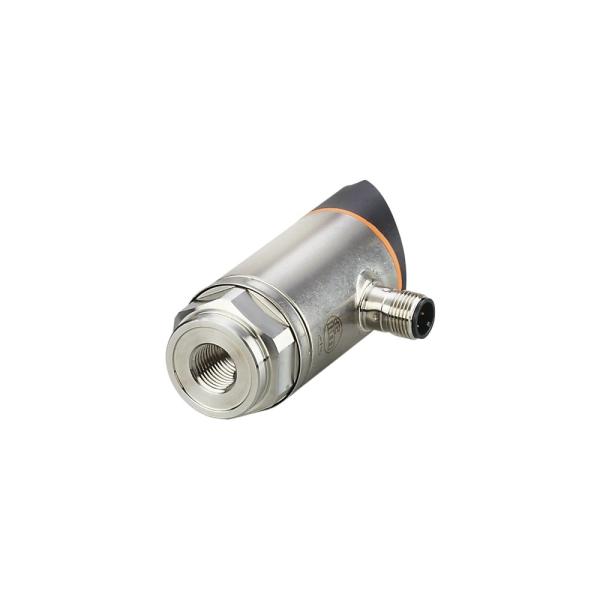

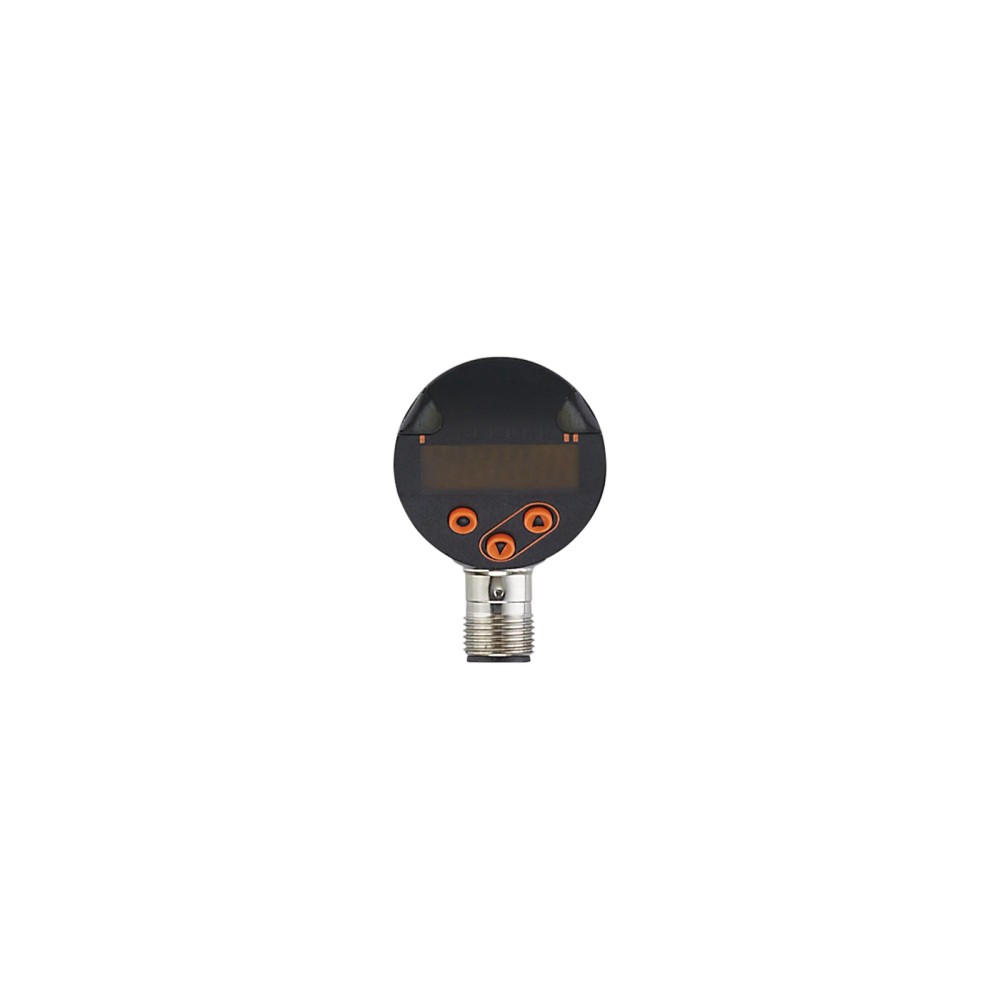

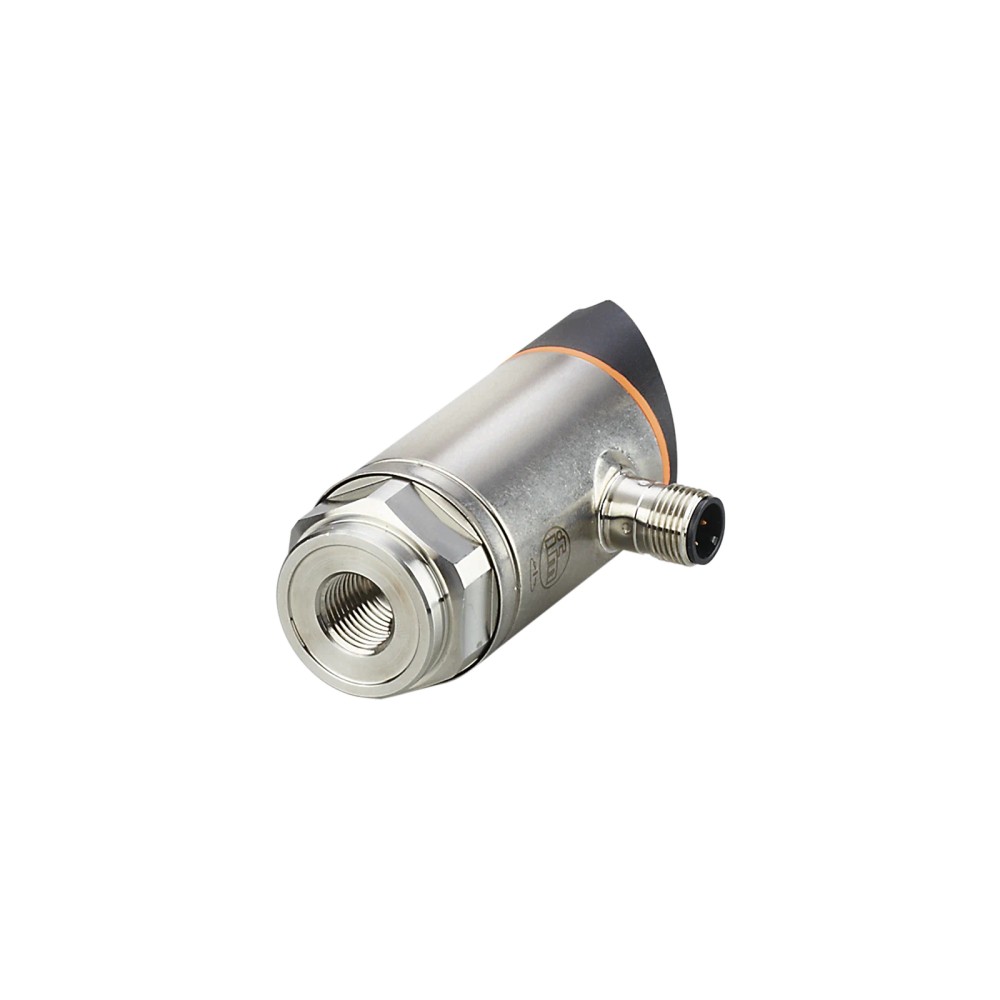

Imagem meramente ilustrativa

R$ 4.270,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN7191
EAN: 4021179322652
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PN7191 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-250 bar Display IO-Link"

Destaques do Produto

Faixa de Medição

0-250 bar

Tipo de Saída

2x Comutação / IO-Link

Conexão de Processo

G 1/4 Interna

Material de Vedação

FKM

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN7191 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-250 bar Display IO-Link

O PN7191 é um sensor de pressão eletrônico com display alfanumérico, projetado para monitoramento preciso de fluidos em aplicações industriais. Operando na faixa de 0 a 250 bar, ele oferece robustez através de sua célula cerâmica e versatilidade com dupla saída digital e comunicação IO-Link. É a solução ideal para automação de processos que exigem alta repetibilidade e fácil visualização local.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN7191
Faixa de pressão	0-250 bar
Conexão	G 1/4
Comunicação	IO-Link
Material	Aço Inox / Cerâmica
Proteção	IP65 / IP67
Saídas	2 Digitais (PNP/NPN)
Temp. Operação	-25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos industriais
Monitoramento de pressão em linhas de ar comprimido
Processos de automação que exigem integração IO-Link

⚠ Considere outro se precisa de:

Aplicações com fluidos agressivos que degradam aço inox 1.4404 ou vedações FKM
Sistemas onde a pressão de pico excede 1000 bar
Ambientes com temperaturas de processo superiores a 80°C

APLICAÇÕES E USO

Monitoramento de sistemas hidráulicos e pneumáticos.
Controle de pressão em circuitos de refrigeração industrial.
Automação de máquinas com integração via rede IO-Link.
Aplicações em bancadas de teste que exigem medição precisa de pressão relativa.

COMO ESCOLHER

Antes de comprar o PN7191 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-250 bar Display IO-Link, verifique estes pontos:

Escolha este modelo se

Sua aplicação requer monitoramento local em display, comunicação via IO-Link e pressão na faixa de 0 a 250 bar com rosca G 1/4.

Busque alternativa se

Necessitar de uma faixa de medição diferente, interface de processo distinta ou se o fluido for quimicamente incompatível com os materiais (Aço inox/Cerâmica/FKM) listados.

ESPECIFICAÇÕES TÉCNICAS

Dados de Medição
Faixa de medição	0-250 bar	Limite superior e inferior de operação
Resistência a pressão	500 bar	Pressão de sobrecarga permitida
Pressão de ruptura	1000 bar	Limite de integridade estrutural

Dados Elétricos
Tensão de operação	18-30 V DC	Requisito de alimentação para SELV/PELV
Corrente máxima	150 mA	Capacidade de carga nas saídas
Consumo de corrente	< 35 mA	Consumo em operação normal

Dados Mecânicos
Conexão de processo	G 1/4 Rosca interna	Interface mecânica padrão
Material de contato	Aço 1.4404, Cerâmica Al2O3, FKM	Compatibilidade química
Grau de proteção	IP65 / IP67	Vedação contra ambiente

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• Sinal de comutação (2x)

Conexões

Elétrica 1 x M12 (4 pinos, dourado, codificação A)

Processo G 1/4 Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos de óleo mineral	✓	Materiais de contato (Aço inox, Cerâmica, FKM) são quimicamente compatíveis.
Aplicações de vácuo (-1 bar)	✓	O sensor suporta resistência contra vácuo de -1000 mbar.
Gases corrosivos incompatíveis com aço 1.4404	✗	Risco de degradação química do material de contato.

INSTALAÇÃO

Como instalar o PN7191 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-250 bar Display IO-Link

Limpe a rosca do local de instalação para garantir vedação.
Aplique o sensor na conexão G 1/4 interna.
Aperte o sensor com chave adequada usando torque entre 25-35 Nm.
Conecte o cabo M12 de 4 polos ao sensor.
Alimente o dispositivo com tensão entre 18-30V DC.
Realize a parametrização dos pontos de chaveamento via display ou IO-Link.

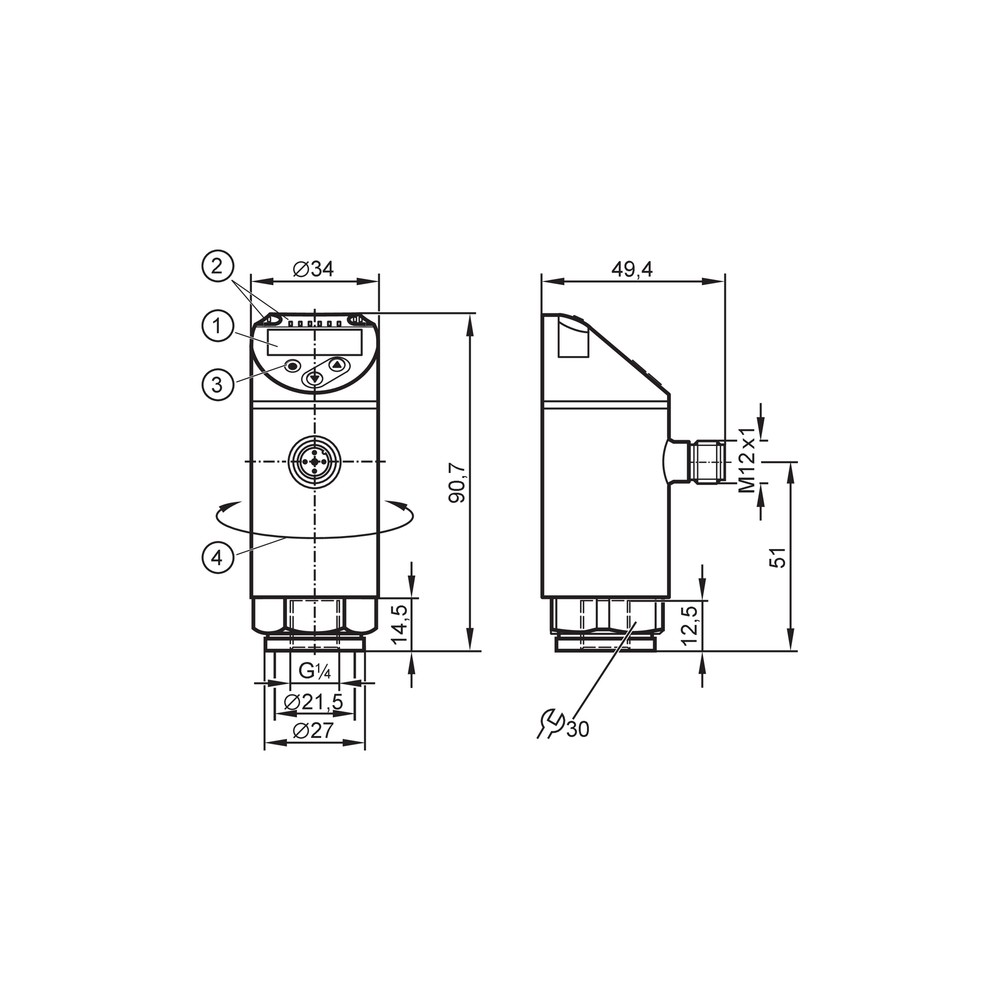

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado e sem sinal de saída.	Tensão de alimentação incorreta ou cabo M12 mal conectado.	Medir a voltagem nos pinos do conector M12 e conferir a continuidade do cabo.
Leitura estática ou inconsistente.	Acúmulo de partículas ou obstrução no canal de pressão (G 1/4).	Inspecionar visualmente o orifício de entrada de pressão em busca de sujeira ou detritos.
Sensor não zera ou apresenta erro persistente.	Sobrepressão acima do limite (500 bar) ou pico de pressão (ruptura).	Verificar se o sistema de pressão ultrapassou os limites nominais indicados no datasheet.
Saída não atua conforme o esperado.	Configuração errada do IO-Link ou dos pontos de comutação.	Revisar parâmetros configurados via IO-Link ou menu local do display.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PN7191 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PN7191 da IFM e qual sua principal função?

Este é um sensor de pressão eletrônico com display, projetado para monitorar sistemas industriais com fluidos compatíveis, operando na faixa de 0 a 250 bar.

Quais são as principais características de saída deste sensor?

Ele conta com duas saídas de comutação configuráveis e comunicação via protocolo IO-Link, permitindo integração direta em redes industriais.

Existem limitações de aplicação ou materiais incompatíveis?

O sensor não deve ser utilizado em aplicações que excedam a pressão de ruptura de 1000 bar ou em fluidos que corroam os materiais de contato: aço inoxidável 1.4404, cerâmica Al2O3 ou FKM.

Este sensor serve para medir pressão diferencial?

Este modelo é estritamente para pressão relativa; ele não é adequado para aplicações de pressão absoluta ou diferencial.

O que fazer se o display do sensor não acender ou apresentar leituras instáveis?

Se o display estiver apagado, verifique a conexão elétrica M12 e a tensão de alimentação de 18-30V DC. Se o valor medido estiver instável, inspecione se há pulsações extremas ou bolhas de ar no sistema.

O sensor parou de registrar pressão, qual a causa provável?

A falha de leitura pode indicar entupimento na entrada da conexão de processo G 1/4 ou danos na célula de medição cerâmica por sobrepressão.

Qual a diferença deste sensor para um transmissor de pressão comum?

O PN7191 é um dispositivo compacto com display integrado, enquanto transmissores convencionais sem display exigem um CLP ou interface externa para leitura local.

Por que escolher o PN7191 em vez de um manômetro analógico?

Este modelo possui display integrado e IO-Link, sendo superior para diagnósticos locais e parametrização remota, ideal para modernização de máquinas.

Como proceder com a instalação física do sensor?

A instalação requer a conexão mecânica G 1/4 e o conector elétrico M12 de 4 polos, garantindo o torque de aperto entre 25-35 Nm para selagem correta.

Como verificar a procedência e conformidade técnica do sensor?

A IFM Electronics é a fabricante responsável pelo produto, garantindo a conformidade técnica com as normas mencionadas no datasheet, como a IEC 61131-9.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite a transmissão de dados de medição e configuração remota.

Pressão Relativa

Medição de pressão feita em relação à pressão atmosférica ambiente (Ref.: Faixa de medição 0...250 bar).

G 1/4

Padrão de rosca cilíndrica de polegada para conexões de processo (Ref.: Conexão de processo interna).

Célula Cerâmica

Elemento de medição de pressão capacitivo que oferece alta resistência a sobrecargas (Ref.: Materiais: Al2O3).

Grau de Proteção IP67

Classificação que garante proteção contra imersão temporária em água e total proteção contra poeira (Ref.: DIN EN 60529).
