Sensor de Pressão IFM PN4224 - 0-10 bar com Display

Pré-visualizar: PN4224 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-10 bar Display 1/4 NPT

PN4224 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-10 bar Display 1/4 NPT

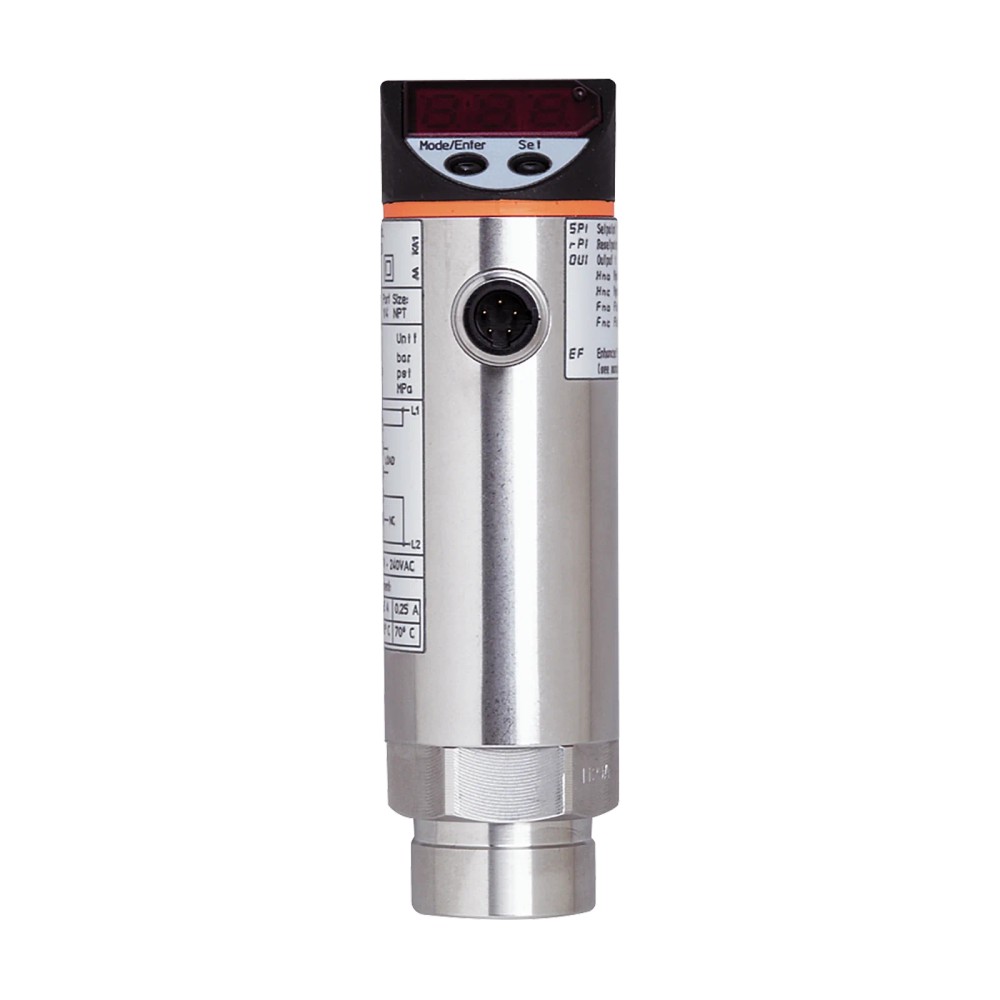

Imagem meramente ilustrativa

R$ 5.255,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN4224
EAN: 4021179188371
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN4224 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-10 bar Display 1/4 NPT"

Destaques do Produto

Faixa de pressão

0...10 bar; pressão relativa

Conexão de processo

1/4″ NPT interna

Alimentação

90...250 V AC

Tipo de saída

Comutação AC, parametrizável para abertura ou fechamento

Ambiente de operação

-25...80 °C; IP 65

Indicação local

Display LED de 7 segmentos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PN4224, pressostato eletrônico de pressão relativa, 0–10 bar, display LED e conexão 1/4″ NPT interna

O IFM PN4224 é um pressostato eletrônico para monitorar pressão relativa em aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 10 bar e possui display LED de 7 segmentos e uma saída de comutação parametrizável. A conexão de processo é 1/4″ NPT com rosca interna, e a temperatura de operação informada é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Pressostato eletrônico; pressão relativa
Faixa de medição	0...10 bar / 0...145 psi / 0...1000 kPa / 0...1 MPa
Display	LED de 7 segmentos; status de chaveamento por LED vermelho
Saída	1 saída de comutação; abertura/fechamento parametrizável
Conexão de processo	1/4″ NPT, rosca interna
Conexão elétrica	1 x 1/2″; codificação C; 5 contatos
Alimentação	90...250 V AC
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65
Dimensões e massa	Ø 34 mm x 120 mm; 356,3 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...10 bar e da temperatura de fluido de -25...80 °C.
Instalações que utilizem conexão de processo 1/4″ NPT interna e alimentação de 90...250 V AC.
Aplicações que necessitem de indicação local por display e uma saída de comutação parametrizável.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 10 bar como faixa operacional: esse valor excede a faixa de medição especificada.
Instalações cuja conexão de processo não seja compatível com 1/4″ NPT interna, sem adaptação mecânica apropriada.
Aplicações que exijam saída analógica ou comunicação por protocolo: a ficha especifica sinal de comutação e não informa protocolo de comunicação.
Uso fora da temperatura especificada de operação ou com grau de proteção superior ao IP 65 exigido pelo local.

APLICAÇÕES E USO

Aplicação indicada no cadastro: monitoramento de pressão em processos industriais com fluidos líquidos ou gasosos. A faixa de medição é 0...10 bar e a temperatura de fluido informada é -25...80 °C; confirmar compatibilidade dos materiais molhados com o fluido específico.
Possibilidade de uso inferida a partir da saída de comutação e do display: monitoramento local com acionamento de uma entrada ou carga compatível. Dimensionar a ligação conforme os limites de corrente dependentes da temperatura e o datasheet.
Não utilizar o valor de pressão de resistência ou o valor mínimo de ruptura como faixa normal de operação. A faixa de medição especificada permanece 0...10 bar.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN4224, pressostato eletrônico de pressão relativa, 0–10 bar, display LED e conexão 1/4″ NPT interna, verifique estes pontos:

Escolha o PN4224 quando

A pressão relativa a monitorar estiver na faixa de 0...10 bar, a instalação aceitar conexão 1/4″ NPT interna e houver alimentação de 90...250 V AC. É adequado quando display local e saída de comutação forem os recursos requeridos.

Avalie outra configuração quando

O processo exigir faixa de medição diferente, saída analógica ou comunicação digital. Esses recursos não estão especificados para o PN4224; confirme os requisitos no datasheet do modelo alternativo antes da seleção.

Confira antes da instalação

Verifique a compatibilidade da rosca de processo, da conexão elétrica, da alimentação, da carga da saída e das condições ambientais com os dados completos do datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante conforme cadastro do produto.
Modelo	PN4224	Código do produto.
Tipo de produto	Sensor de pressão com display; pressostato eletrônico	Equipamento para monitoramento de pressão relativa.
Aplicação informada	Aplicações industriais	Descrição do cadastro do produto.
Meios informados	Fluidos líquidos e gasosos	Aplicação descrita no catálogo; confirmar compatibilidade química e condições do processo.
Tipo de pressão	Pressão relativa	Referência de medição indicada na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Aplicar a classificação e as condições indicadas pelo fabricante.

Faixa de medição e processo
Alcance de medição	0...10 bar / 0...145 psi / 0...1000 kPa / 0...1 MPa	Faixa de medição especificada.
Intervalo de indicação	0,01 bar / 1 psi / 1 kPa	Intervalos informados para as unidades correspondentes.
Conexão de processo	1/4″ NPT, rosca interna	Conexão mecânica de processo.
Ponto de comutação SP	0,1...9,99 bar / 1...145 psi / 10...999 kPa	Faixa de ajuste do ponto de comutação informada.
Ponto de retorno rP	0,05...9,95 bar / 1...144 psi / 5...994 kPa	Faixa de ajuste do ponto de retorno informada.
Pressão de resistência	75 bar / 1088 psi / 7500 kPa / 7,5 MPa	Valor de resistência à pressão; não representa a faixa normal de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15000 kPa / 15 MPa	Valor mínimo de pressão de ruptura informado; não é limite operacional.
Materiais em contato com o fluido	Aço inoxidável 1.4305 (303), cerâmica e FKM	Materiais indicados para as partes em contato com o fluido; verificar compatibilidade química da aplicação.

Dados elétricos e proteção
Tensão de operação	90...250 V AC	Faixa nominal de alimentação informada.
Tolerância da tensão de operação	5...10 %	Tolerância indicada na ficha.
Classe de proteção elétrica	II	Classificação de proteção elétrica declarada.
Consumo de corrente	< 10 mA	Valor de consumo informado.
Proteção elétrica necessária	Fusível miniatura conforme IEC 60127-2, folha 1; ≤ 5 A; rápido	Requisito de proteção elétrica informado; dimensionar conforme a instalação.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Proteção contra sobrecarga	Não	A ficha não indica proteção contra sobrecarga.
Proteção contra curto-circuito	Não	A ficha não indica proteção contra curto-circuito.
Proteção contra inversão de polaridade	Não	A ficha não indica proteção contra inversão de polaridade.
Watchdog integrado	Sim	Recurso indicado no cadastro técnico.

Conexão elétrica e saída
Conexão elétrica	1 x 1/2″; codificação C; 5 contatos	Dados de conexão elétrica informados na ficha.
Função elétrica	Triac	Tipo de função elétrica indicado.
Quantidade de saídas digitais	1	Número de saídas digitais especificado.
Sinal de saída	Sinal de comutação; abertura/fechamento parametrizável	Saída configurável conforme os modos indicados.
Saída de comutação AC	Queda de tensão máxima de 2 V	Valor máximo informado para a saída.
Corrente constante máxima da saída AC	250 mA até 70 °C; 1000 mA até 60 °C; 1500 mA até 45 °C; 2500 mA até 20 °C	Limites dependentes da temperatura ambiente; respeitar a combinação de corrente e temperatura aplicável.
Frequência de comutação AC	< 160 Hz	Limite informado para a frequência de comutação.

Ajustes e funções de comutação
Ajuste do ponto de comutação	Botão de programação	Método de ajuste indicado.
Possibilidades de ajuste	Histerese/janela; abertura/fechamento; atraso na tração/desenergização; amortecimento; adaptação do valor de exibição; display rotativo/desligável; unidade do display	Funções de parametrização informadas.
Tempo de retardo programável dS, dr	0; 0,2...10 s; 11...50 s	Valores de atraso programáveis conforme os parâmetros indicados.
Amortecimento do valor de processo dAP	0...4 s	Faixa de ajuste do amortecimento.

Precisão e estabilidade
Repetibilidade	< ±0,1 % do valor final; para variações de temperatura < 10 K	Condição térmica associada conforme ficha.
Desvio de histerese	< ±0,1 % do valor final	Desvio especificado.
Desvio de linearidade	< ±0,5 % do valor final	Desvio especificado.
Precisão do ponto de ajuste	< ±1,0 % do valor final	Precisão declarada para o ponto de ajuste.
Estabilidade ao longo do tempo	< ±0,1 % do valor final por ano	Estabilidade anual informada.
Coeficiente de temperatura da amplitude	< ±0,3 % do valor final / 10 K, entre -25...80 °C	Coeficiente e faixa térmica especificados.
Coeficiente de temperatura do ponto zero	< ±0,2 % do valor final / 10 K, entre -25...80 °C	Coeficiente e faixa térmica especificados.

Tempos de reação
Retardo de prontidão	0,2 s	Tempo informado até prontidão.

Condições ambientais e robustez
Temperatura ambiente	-25...80 °C	Faixa de operação ambiental informada.
Temperatura do fluido	-25...80 °C	Faixa de temperatura do meio informada.
Temperatura de armazenamento	-40...100 °C	Faixa permitida para armazenamento informada.
Grau de proteção	IP 65	Grau declarado; instalação e conexões devem preservar a proteção.
Resistência a choques	DIN IEC 68-2-27; 50 g (11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN IEC 68-2-6; 20 g (10...2000 Hz)	Condição de ensaio informada.
Compatibilidade eletromagnética	EN 61000-4-2: ESD 4 kV CD / 8 kV AD; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V	Níveis de ensaio EMC listados no cadastro.
Ciclos de pressão mínimos	100 milhões	Número mínimo informado de ciclos de pressão.

Displays e elementos de operação
Display de valores de medição	Display LED de 7 segmentos	Indicação local do valor medido.
Display de status de chaveamento	LED vermelho	Indicação visual do estado de comutação.
Comando de ajuste	Botão de programação	Elemento informado para ajuste do ponto de comutação.

Dados mecânicos e materiais
Invólucro	Cilíndrico	Formato indicado no cadastro.
Dimensões	Ø 34 mm; comprimento 120 mm	Dimensões informadas.
Materiais do produto	Aço inoxidável 1.4301 (304), PC, PBT, PA e FKM	Materiais listados para o produto; a ficha também especifica separadamente os materiais em contato com o fluido.
Peso	356,3 g	Massa indicada no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha informa uma saída de sinal de comutação; não especifica protocolo de comunicação industrial.

Conexões

Elétrica 1 x 1/2″, codificação C, 5 contatos. Alimentação de 90...250 V AC. Saída de comutação AC; confirme configuração dos contatos e ligação no datasheet antes de energizar.

Processo Conexão de processo 1/4″ NPT com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Processo com pressão relativa de 0...10 bar, conexão 1/4″ NPT interna e fluido dentro da faixa térmica especificada	✓	Essas condições correspondem à faixa de medição, à conexão de processo e à temperatura de fluido informadas.
Instalação alimentada entre 90...250 V AC que requer saída de comutação	✓	A faixa de tensão de operação e a saída de comutação AC estão especificadas para o produto; dimensione a carga conforme os limites elétricos.
Sistema que requer protocolo de comunicação ou saída analógica	✗	A ficha disponibilizada especifica sinal de comutação e não informa protocolo nem saída analógica.
Processo que exige medição operacional acima de 10 bar	✗	A faixa de medição especificada termina em 10 bar.
Tubulação com rosca diferente de 1/4″ NPT interna	✗	A conexão indicada é 1/4″ NPT interna; a compatibilidade mecânica com outra rosca não está especificada.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN4224, pressostato eletrônico de pressão relativa, 0–10 bar, display LED e conexão 1/4″ NPT interna

Confirme que a faixa de pressão do processo está dentro de 0...10 bar e que a temperatura do fluido está entre -25...80 °C.
Verifique se a conexão de processo do equipamento e a interface do ponto de instalação são compatíveis com rosca 1/4″ NPT interna.
Instale mecanicamente sem exceder os limites de pressão especificados e preserve a vedação adequada à conexão e ao fluido; o método de vedação não está detalhado na ficha fornecida.
Confirme a alimentação disponível, que deve estar entre 90...250 V AC, e instale o fusível miniatura rápido requerido conforme IEC 60127-2, folha 1, ≤ 5 A.
Faça a ligação usando a conexão elétrica 1 x 1/2″, codificação C, 5 contatos; consulte o datasheet para identificação dos contatos e do circuito.
Configure o ponto de comutação e os parâmetros necessários pelo botão de programação; antes de operar, verifique a indicação no display e o estado da saída com a carga conectada.

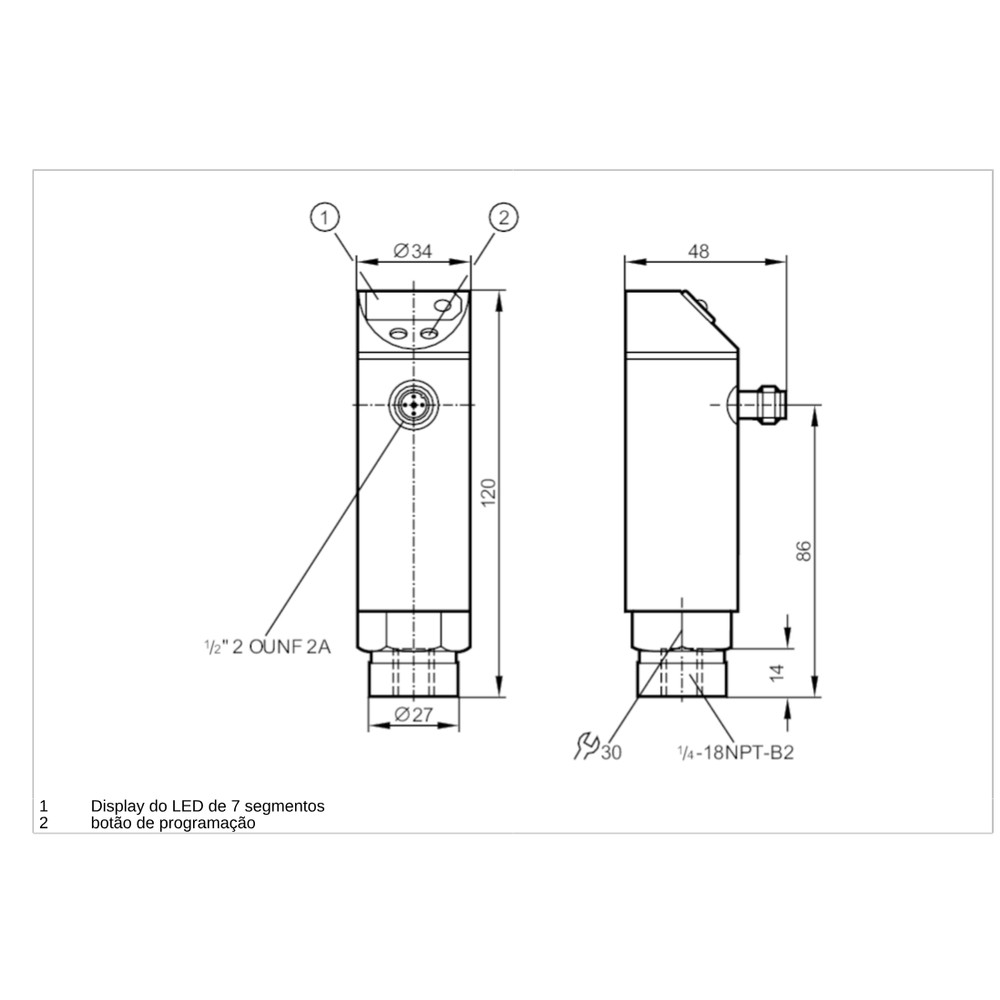

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não acende.	Alimentação ausente ou fora da faixa de 90...250 V AC, ou ligação elétrica incorreta.	Meça a alimentação no ponto de conexão e confira a atribuição dos contatos no datasheet antes de substituir o sensor.
A saída não comuta no ponto esperado.	Ponto de comutação ou retorno ajustado de forma incompatível com o processo, ou configuração de abertura/fechamento inadequada.	Confira no display a pressão aplicada e revise os parâmetros SP, rP e a lógica de comutação configurada.
A leitura indicada não corresponde à pressão observada no processo.	Pressão fora da faixa especificada, referência de pressão interpretada incorretamente ou condição de instalação/processo divergente.	Compare a pressão do processo com um instrumento de referência e confirme que a aplicação é de pressão relativa e está dentro de 0...10 bar.
A saída apresenta falha ou comportamento intermitente sob carga.	Carga acima do limite permitido para a temperatura, ligação incorreta ou ausência da proteção elétrica requerida.	Verifique corrente da carga e temperatura correspondente na tabela de limites, confira a ligação e confirme o fusível especificado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN4224 (Português) (Datasheet) Desenho em escala IFM PN4224 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN4224 e para que serve?

É um pressostato eletrônico de pressão relativa para monitoramento industrial de fluidos líquidos e gasosos. Mede de 0 a 10 bar e oferece display e saída de comutação.

Que conexão de processo e alimentação ele usa?

A conexão de processo é 1/4″ NPT com rosca interna. A alimentação especificada é 90...250 V AC; a conexão elétrica é 1 x 1/2″, codificação C, com 5 contatos.

O produto acompanha cabo ou outros acessórios?

A ficha informa embalagem de uma peça, mas não lista cabos ou acessórios incluídos. Confirme o conteúdo fornecido com o vendedor antes da compra.

Posso usar o PN4224 em um sistema que precisa de saída analógica ou protocolo de rede?

A ficha especifica uma saída de comutação e não informa saída analógica nem protocolo de comunicação. Se esses recursos forem requisitos do sistema, confirme outro modelo com o fabricante.

Ele serve para medir pressão acima de 10 bar?

Não como faixa de medição: o alcance especificado é 0...10 bar. Os valores de resistência à pressão e de pressão mínima de ruptura não ampliam a faixa operacional.

Posso instalar em uma conexão que não seja 1/4″ NPT interna?

A conexão de processo informada é 1/4″ NPT interna. A compatibilidade com outras roscas não está especificada; verifique a interface e qualquer adaptação necessária antes da instalação.

O display está apagado; o que verifico antes de trocar o sensor?

Verifique primeiro se a alimentação está entre 90...250 V AC e se a ligação corresponde aos contatos indicados no datasheet. Confira também o fusível requerido.

A saída não muda de estado quando a pressão varia; qual é a causa provável?

Confira os ajustes do ponto de comutação, do retorno e da lógica abertura/fechamento, além da pressão efetivamente aplicada. A carga também deve respeitar os limites elétricos correspondentes à temperatura.

É melhor comprar um kit ou apenas o sensor?

A ficha identifica uma unidade do sensor por embalagem e não especifica kit ou acessórios. Se a instalação exigir cabo, conector ou outros itens, confirme separadamente a disponibilidade e compatibilidade desses componentes.

Como faço a instalação elétrica e o ajuste inicial?

Desenergize o circuito durante a ligação, confira a identificação dos cinco contatos no datasheet e respeite a alimentação e a proteção elétrica especificadas. Depois, ajuste o ponto de comutação pelo botão de programação e valide a atuação com pressão controlada.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão indicado para o sensor.

Ponto de comutação (SP)

Valor configurado no qual a saída muda de estado, conforme a lógica selecionada.

Ponto de retorno (rP)

Limite de retorno associado à comutação, com faixa ajustável informada pelo fabricante.

Histerese

Diferença entre os limiares de comutação e retorno usada para controlar a alternância do estado de saída.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de partículas e água, conforme a especificação declarada.
