Sensor de Pressão IFM PN4223 - 0-25 bar com Display

Pré-visualizar: PN4223 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar, Display LED, 1/4 NPT

PN4223 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar, Display LED, 1/4 NPT

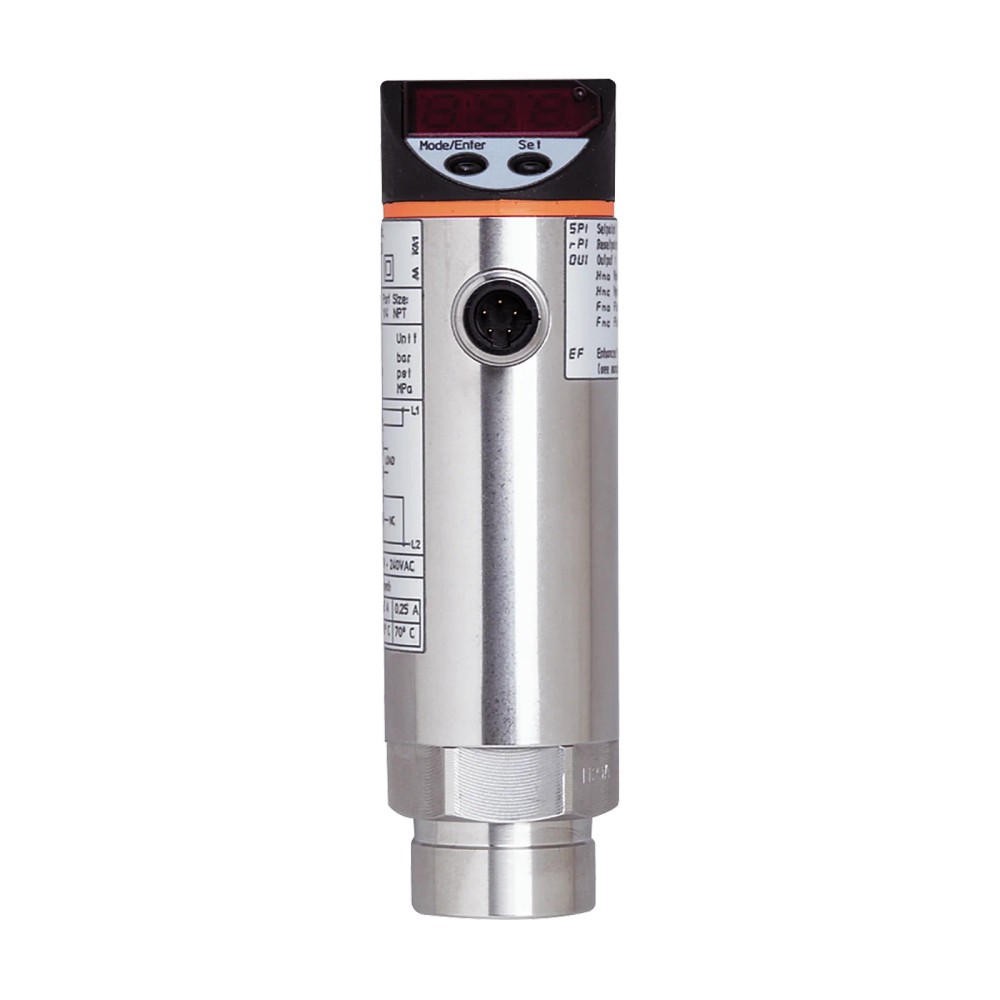

Imagem meramente ilustrativa

R$ 5.255,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN4223
EAN: 4021179188364
NCM do produto: 90262090

Destaques do Produto Faixa 0-25 bar...mais

Fechar menu

Saiba mais sobre: "PN4223 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar, Display LED, 1/4 NPT"

Destaques do Produto

Faixa

0-25 bar

Conexão

1/4" NPT

Saída

Triac

Display

LED 7 segmentos

Tensão

90-250V AC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN4223 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar, Display LED, 1/4 NPT

O PN4223 da IFM é um pressostato eletrônico robusto para monitoramento industrial de fluidos, operando na faixa de 0 a 25 bar. Equipado com display LED de 7 segmentos para visualização local, ele utiliza saída de comutação Triac para controle direto em circuitos AC de 90 a 250V. É a solução para processos que exigem monitoramento de pressão com interface de operação intuitiva.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PN4223
Marca	IFM
Faixa de Medição	0-25 bar
Conexão Processo	1/4" NPT
Tensão Operação	90-250V AC
Grau de Proteção	IP65
Temperatura	-25 a 80 °C
Tipo de Saída	Triac

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas pneumáticos e hidráulicos industriais AC.
Painéis que exigem leitura local de pressão com display.
Aplicações que necessitam de controle de comutação simples via Triac.

⚠ Considere outro se precisa de:

Circuitos operando em corrente contínua (DC).
Ambientes com vibração mecânica superior a 20g (DIN IEC 68-2-6).
Aplicações com fluidos que corroem aço inoxidável 1.4305 (303), cerâmica ou FKM.
Sistemas sujeitos a picos de pressão acima de 100 bar.

APLICAÇÕES E USO

Monitoramento de pressão em compressores de ar industriais.
Sistemas hidráulicos de baixa e média pressão com rede AC.
Automação de processos onde é necessário o ajuste local do ponto de comutação.
Monitoramento de fluidos de refrigeração compatíveis com aço inox 303 e cerâmica.

COMO ESCOLHER

Antes de comprar o PN4223 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar, Display LED, 1/4 NPT, verifique estes pontos:

Quando escolher o PN4223

Ideal para sistemas de automação que operam com rede AC, necessitam de leitura local clara e exigem um dispositivo robusto com rosca 1/4 NPT. Indicado para ambientes que requerem proteção IP65.

Quando buscar outra alternativa

Considere outro modelo se a sua aplicação for em corrente contínua (24V DC), se exigir sinal analógico (4-20mA) para controle contínuo, ou se a conexão de processo exigir rosca G1/4 (BSP) em vez de NPT.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	0...25 bar / 0...363 psi / 0...2,5 MPa	Limite de operação nominal para leitura de pressão
Tipo de pressão	Pressão relativa	Referência de medição contra pressão atmosférica

Dados Elétricos
Tensão de operação	90...250 AC V	Faixa de alimentação AC permitida
Função elétrica	Triac	Tipo de saída de comutação
Consumo de corrente	< 10 mA	Consumo nominal em operação

Dados Mecânicos
Conexão de processo	1/4" NPT Rosca interna	Interface mecânica de instalação
Materiais em contato	Aço inoxidável 1.4305 (303); cerâmica; FKM	Compatibilidade química do sensor
Proteção	IP 65	Grau de vedação contra elementos externos

COMPATIBILIDADE

Comunicação

• Nenhum (Dispositivo standalone)

Conexões

Elétrica 1 x 1/2" (Codificação C, 5 contatos)

Processo 1/4" NPT Rosca interna

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Redes elétricas 110V/220V AC	✓	O sensor foi projetado para operar dentro da faixa de 90 a 250V AC.
Sistemas de 24V DC	✗	O sensor requer tensão AC. O uso em DC causará falha na operação do Triac.
Fluídos compatíveis com Inox 303 e Cerâmica	✓	Materiais resistentes a fluidos padrão do grupo 2 conforme boas práticas.

INSTALAÇÃO

Como instalar o PN4223 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar, Display LED, 1/4 NPT

Desenergize o sistema de pressão e a rede elétrica antes de qualquer intervenção.
Aplique fita vedante adequada para roscas NPT no adaptador do sensor.
Rosqueie manualmente o sensor na conexão de processo até sentir firmeza.
Utilize uma chave adequada para realizar o aperto final, evitando sobretorque no corpo do sensor.
Conecte o cabo elétrico seguindo o diagrama de pinagem do fabricante para a tensão AC.
Energize o sistema e realize a parametrização dos pontos de comutação via botões de programação no display.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display do sensor não acende ou apresenta falhas.	Tensão fora da faixa especificada (90-250V AC) ou falha na fonte.	Medir a tensão nos terminais de entrada com um multímetro em escala AC.
Saída de comutação não atua no valor esperado.	Ajuste incorreto do setpoint (SP) ou histerese (rP) através dos botões.	Acessar o menu de configuração no sensor e verificar os parâmetros de SP e rP programados.
Vazamento de fluido na conexão de processo.	Vedação inadequada na rosca 1/4 NPT ou falha no vedante.	Inspecionar visualmente o filete da rosca e reapertar ou substituir o vedante conforme norma NPT.
Leitura de pressão instável ou flutuante.	Picos de pressão (golpes) ou vibração excessiva no sistema.	Utilizar a função de amortecimento (dAP) no sensor ou verificar a estabilidade mecânica do ponto de instalação.

DOCUMENTAÇÃO TÉCNICA

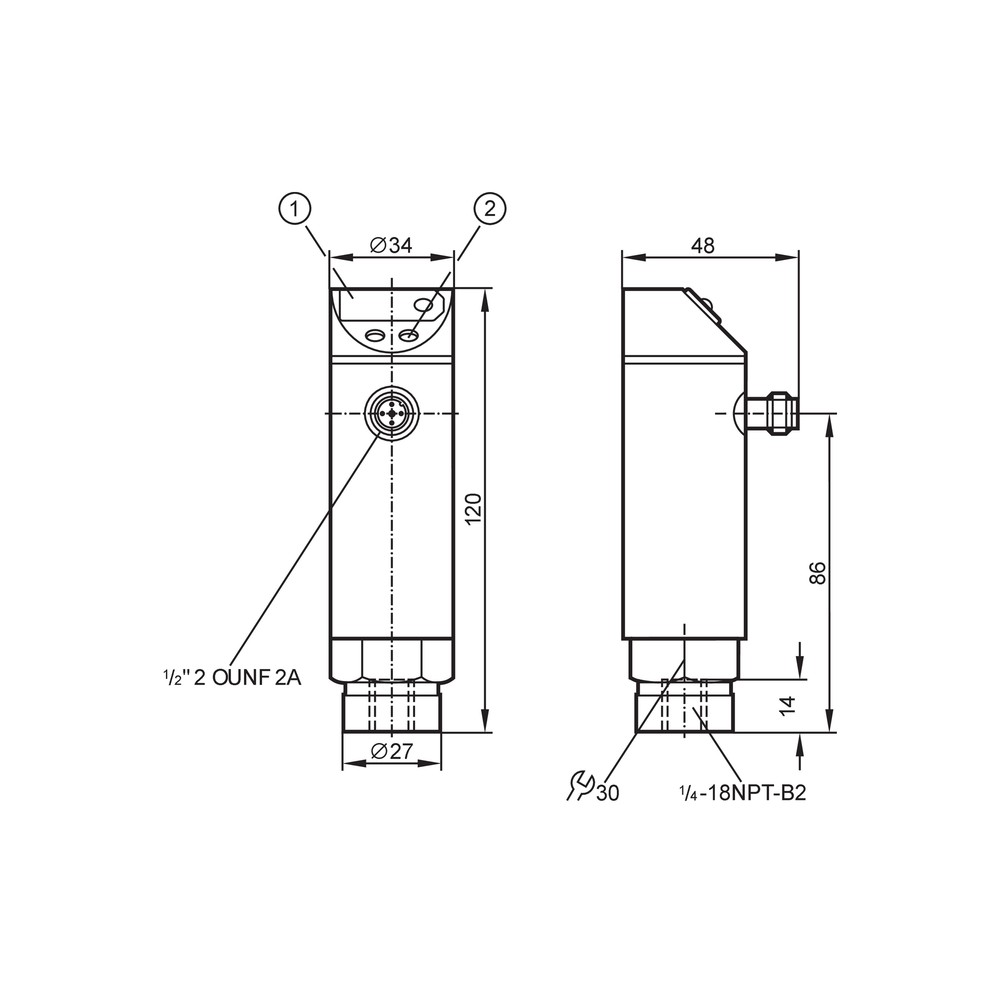

Folha de Dados Técnicos PN4223 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PN4223 da IFM e qual sua finalidade?

O PN4223 é um sensor de pressão eletrônico com display integrado, projetado para monitoramento industrial de fluidos líquidos e gasosos em aplicações que operam com tensão AC.

O que acompanha o produto na embalagem?

Ele acompanha o corpo do sensor com display integrado, pronto para instalação em conexões roscadas 1/4" NPT, seguindo as especificações técnicas da norma de proteção IP65.

Posso utilizar este sensor em sistemas de corrente contínua (DC)?

Não, este modelo opera exclusivamente com tensão de rede AC (90...250 V). Não deve ser instalado em circuitos de corrente contínua (DC).

O sensor PN4223 é compatível com todos os tipos de fluidos químicos?

Este sensor não é adequado para substâncias altamente corrosivas que atacam o aço inoxidável 1.4305, cerâmica ou FKM, conforme indicado na especificação de materiais em contato com o fluido.

O que verificar quando o display não acende?

O sintoma de 'Display desligado' geralmente indica falta de alimentação ou tensão fora da faixa de 90-250V AC. Verifique com um multímetro se a tensão nos terminais de conexão está presente e dentro do especificado.

O sensor está apresentando leituras instáveis, o que pode ser?

Comportamento errático na medição pode ser causado por picos de pressão (golpe de aríete) ou vibrações que excedem 20g. Verifique a instalação mecânica e a presença de dispositivos de amortecimento no circuito hidráulico.

Este modelo é melhor que uma versão com saída transistorizada (PNP/NPN)?

Este modelo possui saída Triac, sendo mais robusto para comutação de cargas AC diretamente. Escolha este se sua aplicação requer controle direto de cargas AC sem necessidade de relés externos adicionais.

Este produto substitui um transmissor de pressão analógico 4-20mA?

Sim, ele é um dispositivo do tipo 'tudo ou nada' com display para visualização local, enquanto transmissores de pressão (4-20mA) são indicados quando é necessário enviar um sinal analógico para um PLC ou sistema de supervisão remoto.

Quais cuidados devo ter ao instalar o sensor na linha?

A instalação requer o aperto na rosca 1/4" NPT, garantindo a vedação adequada. Certifique-se de não aplicar torque excessivo que possa danificar a carcaça ou o invólucro plástico/metálico.

Existe alguma restrição de temperatura ambiente para operação?

A IFM Electronic fabrica este dispositivo para operar em ambientes industriais com temperatura entre -25 e 80 °C. Mantenha o sensor afastado de fontes diretas de calor ou congelamento fora desta faixa para evitar falhas.

GLOSSÁRIO TÉCNICO

Pressão Relativa

Medição de pressão feita em relação à pressão atmosférica local. (Ref.: Tipo de pressão)

Triac

Dispositivo semicondutor usado para comutação em circuitos de corrente alternada (AC). (Ref.: Função elétrica)

Histerese

Diferença entre o ponto de ativação e o ponto de desativação do sinal de saída, evitando oscilações na chaveamento. (Ref.: Desvio de histerese)

IP65

Grau de proteção que garante resistência contra entrada de poeira e jatos de água de baixa pressão. (Ref.: Proteção IP)

NPT

Padrão de rosca cônica americana para vedação de conexões hidráulicas. (Ref.: Conexão de processo)
