Sensor de Pressão IFM PN3597 com Display e IO-Link

Pré-visualizar: PN3597 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-1 bar IO-Link

PN3597 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-1 bar IO-Link

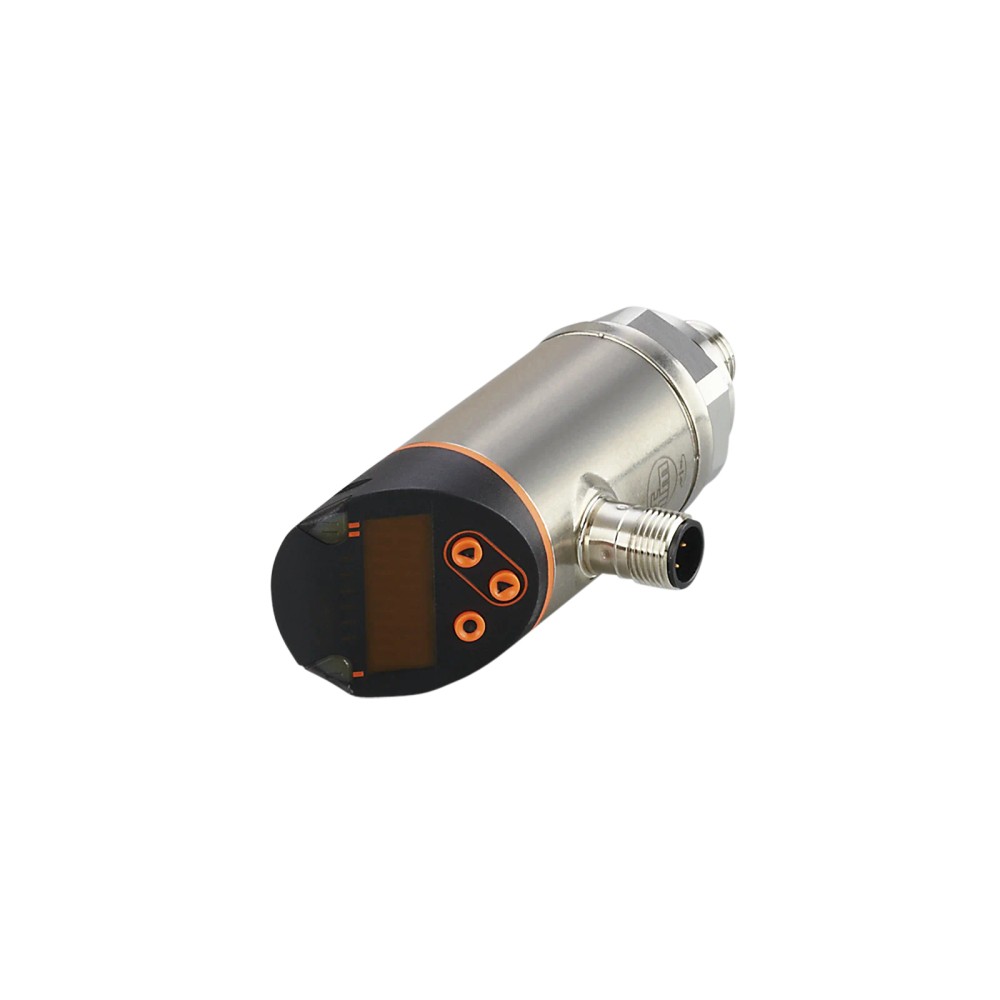

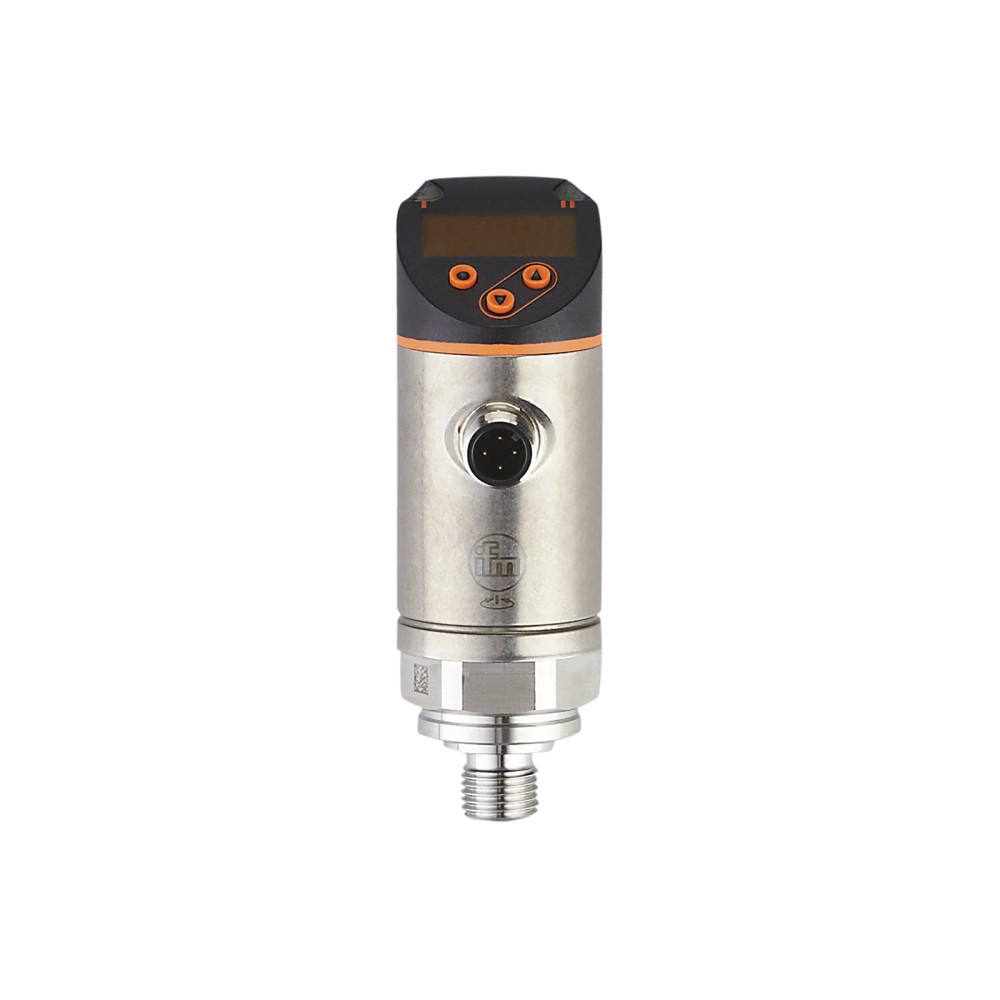

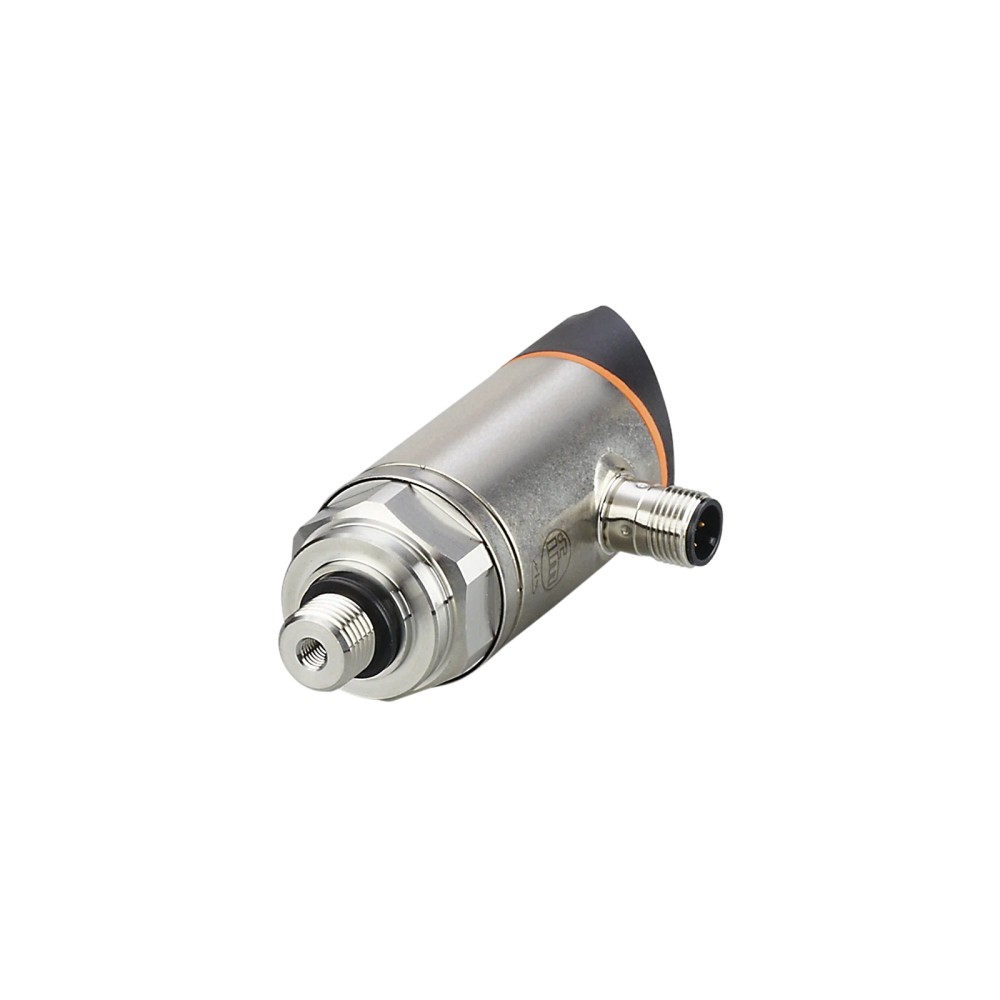

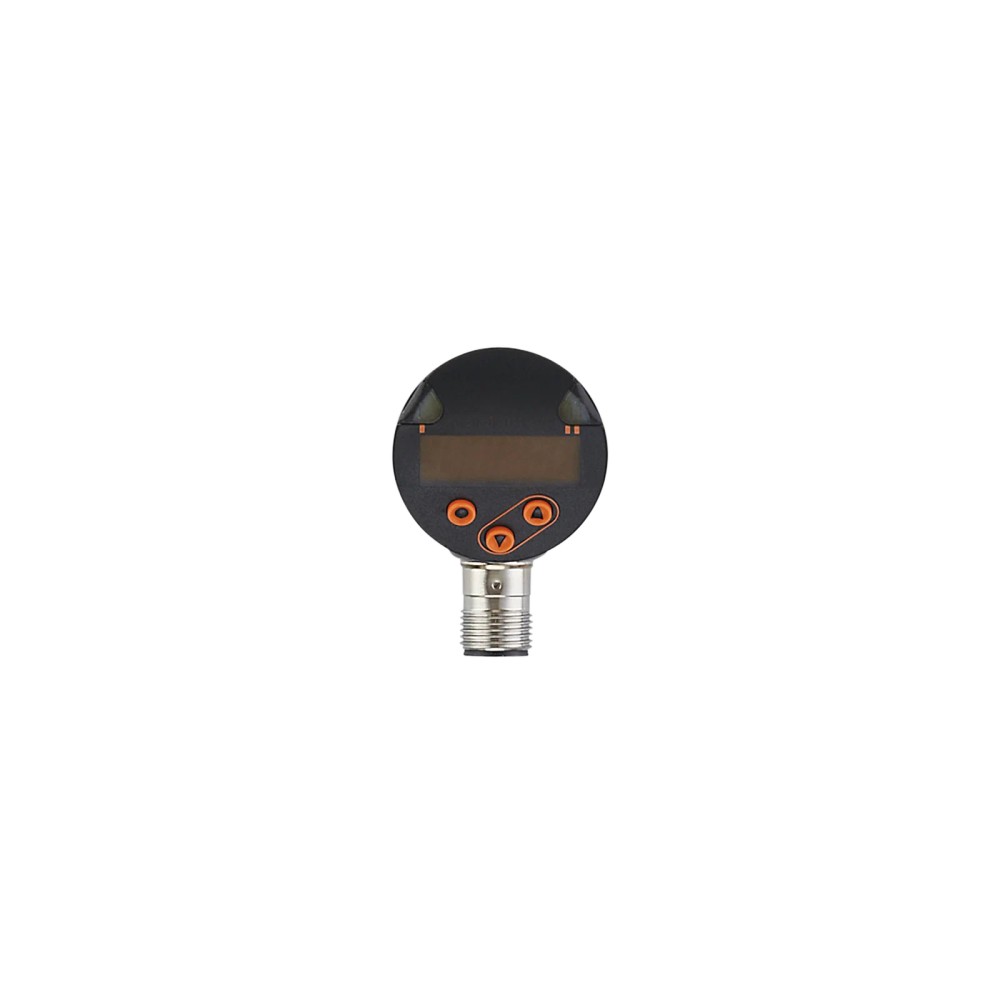

Imagem meramente ilustrativa

R$ 4.821,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3597
EAN: 4021179283113
NCM do produto: 90262090

Destaques do Produto Faixa de Medição...mais

Fechar menu

Saiba mais sobre: "PN3597 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-1 bar IO-Link"

Destaques do Produto

Faixa de Medição

0...1 bar

Saída

IO-Link / Analógica

Conexão Elétrica

M12, 4 pinos

Grau de Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PN3597 com Display 0-1 bar IO-Link

O sensor de pressão eletrônico PN3597 oferece monitoramento preciso em aplicações industriais com faixa de medição de 0 a 1 bar. Equipado com display alfanumérico e célula de medição cerâmica, este dispositivo suporta diversas saídas configuráveis, incluindo IO-Link, 4-20 mA e 0-10 V. É uma solução robusta para automação, com proteção IP67 e alta resistência a sobrecargas.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...1 bar
Saídas	IO-Link, 4-20mA, 0-10V
Conexão de processo	G 1/4
Display	4 dígitos LED
Tensão	18...30 V DC
Proteção	IP 67
Conexão elétrica	M12
Peso	260 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão em sistemas pneumáticos e hidráulicos industriais.
Aplicações que requerem integração via IO-Link ou sinal analógico.
Processos industriais que necessitam de leitura local via display LED.

⚠ Considere outro se precisa de:

Instalação em ambientes com temperaturas abaixo de -25 °C ou acima de 80 °C.
Aplicação em sistemas com pressões de pico superiores a 10 bar (limite de resistência 10 bar / 1000 kPa).
Uso com meios corrosivos incompatíveis com aço inox 316L e cerâmica.

APLICAÇÕES E USO

Monitoramento de pressão em redes de ar comprimido industrial.
Controle de pressão em sistemas hidráulicos de baixa pressão.
Monitoramento de fluidos de refrigeração e lubrificação.
Integração com controladores via protocolo IO-Link para diagnóstico de processo.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN3597 com Display 0-1 bar IO-Link, verifique estes pontos:

Quando escolher o PN3597

Ideal para processos que exigem versatilidade de sinal (Analógico + Digital) e necessidade de visualizar o valor de pressão localmente em faixas de até 1 bar.

Quando buscar alternativas

Se a aplicação exigir pressão superior a 1 bar, resistência química diferente das especificadas ou conexão mecânica distinta de G 1/4, consulte outros modelos da linha PN ou PI.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0...1 bar	Intervalo de trabalho nominal de pressão
Tipo de pressão	Pressão relativa	Referência ao zero atmosférico

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação permitida
Sinais de saída	IO-Link, 4...20 mA, 0...10 V	Interfaces de comunicação e sinal analógico
Consumo de corrente	< 35 mA	Corrente nominal de operação

Dados mecânicos
Conexão de processo	G 1/4 rosca externa	Conexão mecânica padrão DIN EN ISO 1179-2
Grau de proteção	IP 65, IP 67	Nível de vedação contra sólidos e líquidos
Materiais em contato	1.4404, Cerâmica, FKM	Materiais resistentes ao meio

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• Sinal Analógico (4...20 mA / 0...10 V)

• Saída de Comutação (PNP)

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas IO-Link	✓	O dispositivo suporta IO-Link padrão IEC 61131-9 para parametrização.
Uso em sistemas de alta pressão > 10 bar	✗	A resistência à pressão máxima do sensor é limitada a 10 bar.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN3597 com Display 0-1 bar IO-Link

Certifique-se de que o sistema esteja despressurizado.
Aplique o torque de aperto de 25...35 Nm na rosca G 1/4.
Verifique a integridade da vedação FKM antes do acoplamento.
Conecte o cabo M12 de 4 pinos conforme o diagrama de fiação.
Realize a parametrização via IO-Link ou botões do display.
Verifique a indicação de pressão no display para validar a instalação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado.	Tensão fora da faixa ou inversão de polaridade.	Verifique a alimentação (18-30V DC) com multímetro.
Desvio no valor medido.	Aperto excessivo ou desalinhamento da rosca.	Verifique se o torque de instalação está entre 25-35 Nm.
Saída de comutação não atua.	Curto-circuito ou carga superior à capacidade de saída.	Verifique se a carga na saída é < 500 Ohm.
Valor de pressão travado ou incorreto.	Acúmulo de sujeira ou danos na membrana.	Inspecione visualmente a membrana cerâmica quanto a detritos.

DOCUMENTAÇÃO TÉCNICA

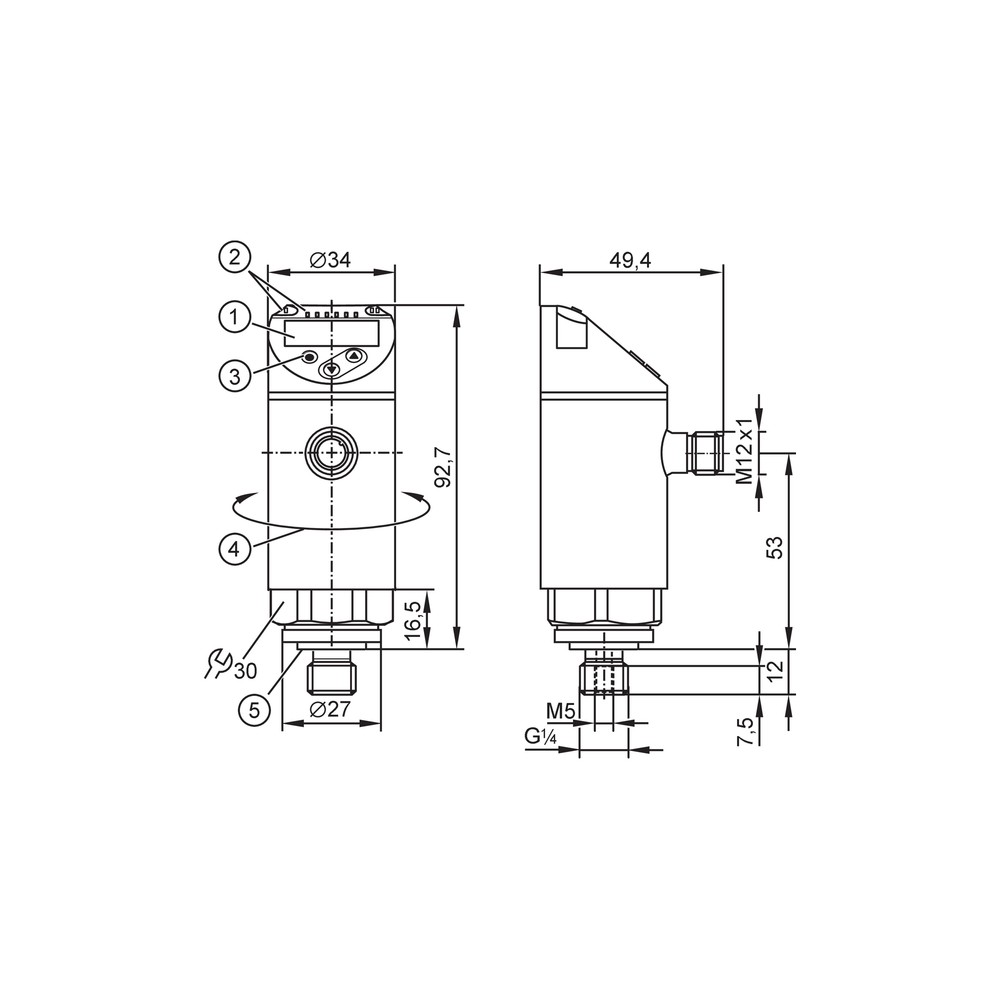

Datasheet Técnico PN3597 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PN3597 e onde ele é utilizado?

O PN3597 é um sensor de pressão eletrônico com display, projetado para monitoramento industrial de fluidos líquidos e gasosos em faixas de 0 a 1 bar.

O que vem na caixa ao comprar o sensor PN3597?

O sensor acompanha o dispositivo físico com célula de medição cerâmica e rosca de processo G 1/4. Acessórios como conectores M12 ou cabos de montagem devem ser adquiridos separadamente.

Para quais aplicações o PN3597 NÃO é adequado?

Este sensor não é indicado para medição de vácuo profundo (além de -1 bar) ou para fluidos agressivos que não sejam compatíveis com aço inoxidável 1.4404 (316L) e cerâmica Al2O3.

Quais são as limitações físicas de instalação deste sensor?

O sensor não deve ser instalado em ambientes onde a temperatura do fluido ou ambiente exceda o limite de -25 a 80 °C, pois isso causará falhas permanentes na célula de medição.

Como diagnosticar falhas de funcionamento no sensor?

Se o display não acende, verifique se a tensão de operação está entre 18...30 V DC. Se houver erro de medição, inspecione se a rosca de processo não foi apertada excessivamente, o que pode causar desvio mecânico.

O que fazer quando o sensor apresenta leituras instáveis?

Sintomas como leituras oscilantes ou erro de comutação podem indicar curto-circuito ou sobrecarga na saída. Utilize o IO-Link para realizar o diagnóstico preciso do status do dispositivo.

Por que escolher este modelo em vez de um sensor de pressão tradicional?

O PN3597 oferece flexibilidade superior por incluir IO-Link, saída analógica configurável (4-20mA ou 0-10V) e display local, enquanto sensores mecânicos tradicionais fornecem apenas sinal de comutação simples.

Este modelo é compatível com todas as saídas das séries PN antigas?

O PN3597 é uma unidade inteligente com comunicação digital, enquanto modelos básicos da série PN podem oferecer apenas saídas digitais sem as opções de analógico/IO-Link deste modelo.

Quais cuidados devo ter ao instalar o sensor?

A instalação exige o aperto da rosca G 1/4 no torque de 25...35 Nm. Certifique-se de que a vedação FKM esteja posicionada corretamente para garantir o grau de proteção IP67.

Qual é a origem e suporte disponível para este sensor?

Este produto é fabricado pela ifm electronic, com suporte técnico e faturamento direto via IFM, garantindo procedência e suporte de engenharia especializado.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial bidirecional que permite a parametrização e diagnóstico remoto do sensor. (Ref.: IEC 61131-9)

Pressão Relativa

Tipo de medição de pressão que utiliza a pressão atmosférica como referência zero. (Ref.: Tipo de pressão)

BFSL

Best Fit Straight Line, método utilizado para calcular o desvio de características do sensor em relação a uma linha ideal. (Ref.: Desvio de características)

Grau de proteção IP67

Indica proteção total contra poeira e proteção contra imersão temporária em água. (Ref.: Grau de proteção)

Célula de medição cerâmica

Elemento sensor capacitivo robusto, resistente a sobrecarga e meios agressivos. (Ref.: Elemento de medição)
