Sensor de Pressão IFM PN3596 com Display e IO-Link

Pré-visualizar: PN3596 IFM - Sensor de Pressão com Display Aplicações Industriais 0-2,5 bar, IO-Link, G 1/4

PN3596 IFM - Sensor de Pressão com Display Aplicações Industriais 0-2,5 bar, IO-Link, G 1/4

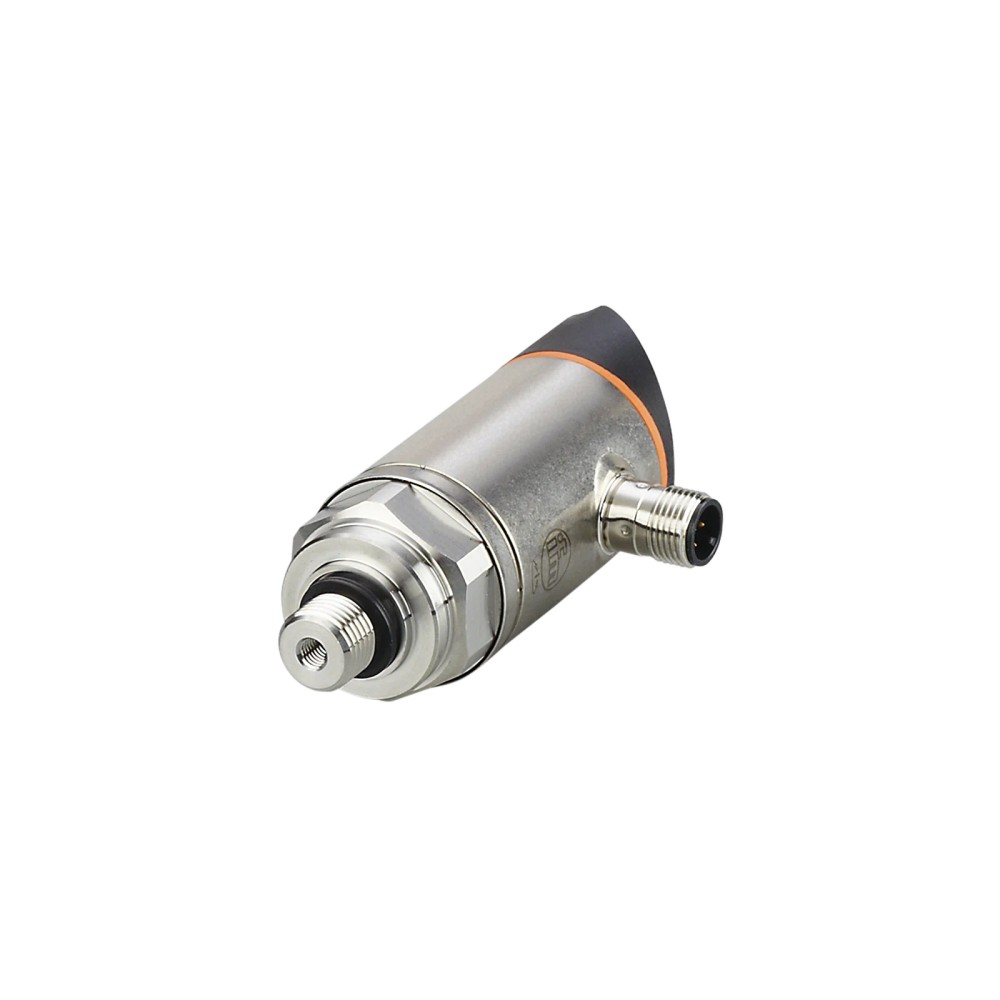

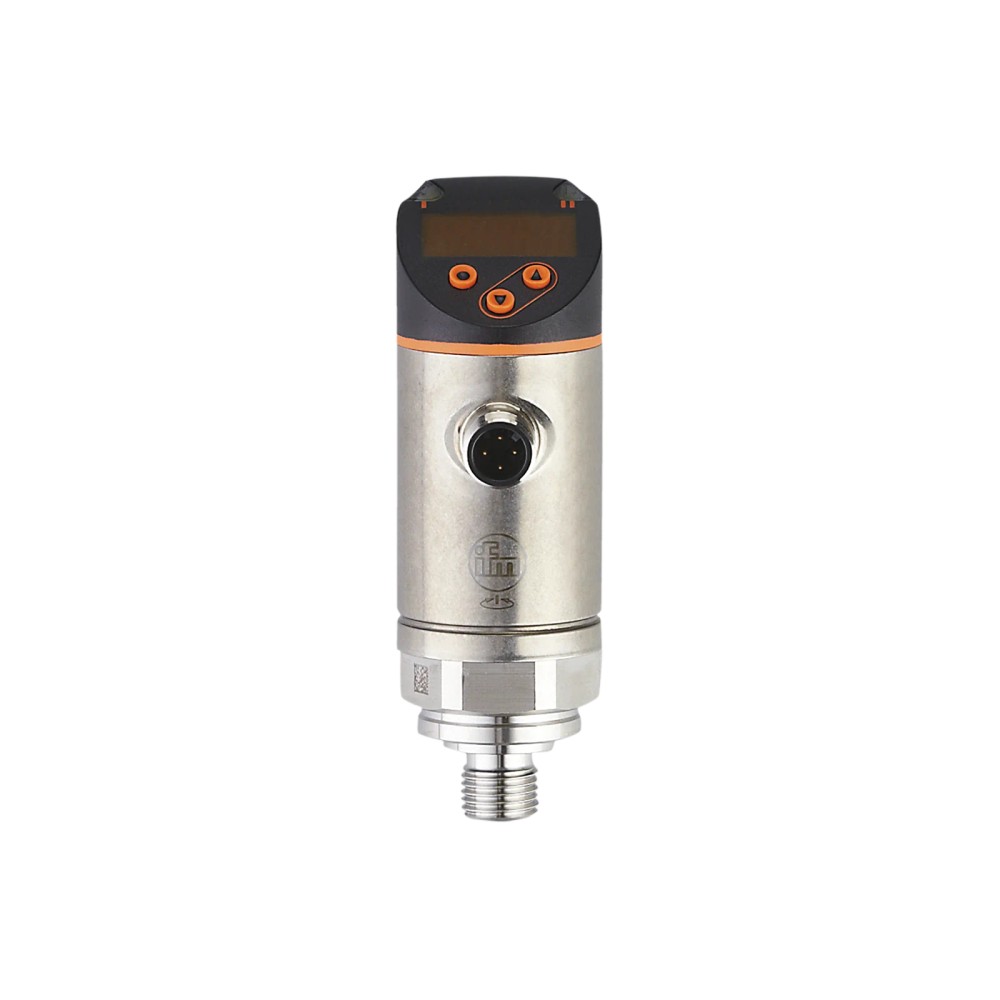

Imagem meramente ilustrativa

R$ 4.683,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3596
EAN: 4021179283106
NCM do produto: 90262090

Destaques do Produto SKU PN3596...mais

Fechar menu

Saiba mais sobre: "PN3596 IFM - Sensor de Pressão com Display Aplicações Industriais 0-2,5 bar, IO-Link, G 1/4"

Destaques do Produto

SKU

PN3596

Faixa de pressão

0...2,5 bar, pressão relativa

Conexão de processo

G 1/4 externa

Saída analógica

4...20 mA ou 0...10 V

Interface

IO-Link 1.1 e modo SIO

Temperatura do fluido

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN3596 com display, 0...2,5 bar, IO-Link e conexão G 1/4

O IFM PN3596 é um sensor eletrônico de pressão relativa com display, destinado a aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 2,5 bar e oferece saída de comutação, sinal analógico configurável e comunicação IO-Link. Possui conexão de processo G 1/4 externa, conexão elétrica M12 de 4 pinos e grau de proteção IP 65/IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão relativa com display
Faixa de medição	0...2,5 bar (0...2500 mbar; 0...36,2 psi; 0...250 kPa)
Conexão de processo	G 1/4 externa; rosca interna M5
Saídas	1 saída digital PNP e 1 saída analógica; sinais configuráveis
Sinal analógico	4...20 mA ou 0...10 V
Comunicação	IO-Link 1.1; modo SIO
Conexão elétrica	M12, codificação A, 4 contatos dourados
Temperatura de operação	Ambiente e fluido: -25...80 °C
Proteção	IP 65 e IP 67
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L, cerâmica Al2O3 e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com fluidos líquidos ou gasosos cuja pressão relativa esteja dentro da faixa de 0...2,5 bar.
Instalações que aceitem conexão de processo G 1/4 externa e conexão elétrica M12 codificação A, 4 contatos.
Sistemas que utilizem saída PNP de comutação, sinal analógico 4...20 mA ou 0...10 V, ou IO-Link, conforme configuração e arquitetura do controle.
Processos cuja temperatura ambiente e do fluido permaneça entre -25 e 80 °C.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 2,5 bar como faixa normal de medição; a resistência à pressão não amplia a faixa de medição.
Instalações que requeiram conexão de processo diferente de G 1/4 externa sem adaptador validado para o processo.
Sistemas que exijam saída ou interface diferente das informadas na ficha.

APLICAÇÕES E USO

Uso industrial declarado para monitoramento de pressão relativa em fluidos líquidos e gasosos, dentro da faixa de 0...2,5 bar e com temperatura do fluido entre -25 e 80 °C.
Possibilidade de integrar uma medição analógica a entradas de corrente 4...20 mA ou tensão 0...10 V, desde que a entrada do sistema de controle corresponda ao sinal configurado.
Possibilidade de integração em rede IO-Link 1.1 usando master port classe A; validar Device ID e configuração de CMPT no projeto do master.
A ficha não identifica fluidos específicos nem estabelece compatibilidade química universal. Confirmar a compatibilidade do meio com aço inoxidável 1.4404/316L, Al2O3 e FKM antes da instalação.
Não selecionar a faixa de medição com base nos limites de resistência à pressão ou pressão de ruptura; esses valores não ampliam a faixa nominal de medição.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN3596 com display, 0...2,5 bar, IO-Link e conexão G 1/4, verifique estes pontos:

Escolha o PN3596 quando

A faixa necessária for 0...2,5 bar de pressão relativa, houver compatibilidade com rosca G 1/4 externa e o sistema puder utilizar PNP, 4...20 mA, 0...10 V ou IO-Link.

Avalie outra faixa ou princípio de medição quando

A pressão operacional requerida ultrapassar 2,5 bar ou a aplicação não for de pressão relativa. A ficha não especifica uma faixa de medição alternativa; confirme o modelo adequado com o catálogo do fabricante.

Confirme o meio e a instalação antes da seleção

O fabricante informa uso com fluidos líquidos e gasosos e identifica aço inoxidável 1.4404/316L, cerâmica Al2O3 e FKM em contato com o fluido. Verifique a compatibilidade química desses materiais com o fluido específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor eletrônico de pressão com display	Identificação do tipo de produto.
Fabricante	ifm electronic / IFM	Marca informada para o SKU.
Modelo	PN-2,5-REG14-MFRKG/US/ /V	Designação de modelo registrada na ficha.
SKU / Part number	PN3596	Código do produto.
GTIN	4021179283106	Identificador comercial informado.
Aplicação declarada	Aplicações industriais com fluidos líquidos e gasosos	Descrição do fabricante no contexto do produto.
Tipo de pressão	Pressão relativa	Referência do tipo de pressão medido.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição regulatória indicada na ficha; consultar o fabricante para a aplicação específica.

Faixa de medição e pressão
Alcance de medição	0...2,5 bar / 0...2500 mbar / 0...36,2 psi / 0...250 kPa	Faixa nominal de medição, não confundir com limites de resistência.
Resistência à pressão	20 bar / 290 psi / 2000 kPa	Limite de resistência informado; não representa a faixa de medição.
Pressão mínima de ruptura	50 bar / 725 psi / 5000 kPa	Valor de pressão de ruptura informado pelo fabricante.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência contra vácuo registrado na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha; respeitar os limites de pressão especificados.

Elemento de medição e materiais
Elemento de medição	Célula de medição de pressão capacitiva cerâmica	Princípio/elemento declarado na descrição do produto.
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L; cerâmica Al2O3; FKM	Verificar compatibilidade química com o fluido da aplicação.
Material do invólucro superior	PBT+PC-GF30	Material registrado nos dados do produto.
Outros materiais	PBT-GF20; PC	Materiais registrados na ficha; a ficha não detalha a distribuição de cada material por componente.
Vedação da conexão de processo	FKM, DIN EN ISO 1179-2	Material e referência informados para a vedação.

Precisão e desvios
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Valores de desvio informados; BFSL e LS conforme nomenclatura do fabricante.
Repetibilidade	< ±0,1% da duração	Especificada para variações de temperatura inferiores a 10 K.
Desvio de histerese	< ±0,25% da duração	Desvio informado na ficha.
Precisão do ponto de ajuste	< ±0,5% da duração	Precisão informada para o ponto de ajuste.
Estabilidade ao longo do tempo	< ±0,05% da duração por 6 meses	Período de referência indicado pelo fabricante.
Coeficiente de temperatura da amplitude	< ±0,2% da duração / 10 K	Condição indicada para -0...80 °C.
Coeficiente de temperatura do ponto zero	< ±0,2% da duração / 10 K	Condição indicada para -0...80 °C.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Alimentação para SELV/PELV.
Classe de proteção elétrica	III	Classe de proteção indicada na ficha.
Consumo de corrente	< 35 mA	Consumo informado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor de isolamento indicado na ficha.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de EMC informadas para o produto.
Certificado UL	Número de aprovação UL J004	Identificação de aprovação registrada na ficha.

Entradas, saídas e comutação
Função elétrica	PNP	Tipo elétrico indicado para as saídas.
Quantidade de saídas digitais	1	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Saída de comutação	Abertura/fechamento, parametrizável	Função de saída selecionável conforme parâmetros.
Sinal de saída	Sinal de comutação, sinal analógico e IO-Link, configuráveis	Opções de sinal indicadas; verificar configuração necessária.
Corrente da saída analógica	4...20 mA	Sinal analógico de corrente disponível.
Tensão da saída analógica	0...10 V	Sinal analógico de tensão disponível.
Carga máxima	500 Ω	Carga máxima registrada na ficha; considerar o tipo de saída e a configuração.
Resistência mínima de carga	2000 Ω	Valor mínimo registrado na ficha; verificar a saída analógica selecionada.
Frequência de comutação DC	< 170 Hz	Limite informado para comutação DC.
Corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Capacidade indicada em função da temperatura.
Queda de tensão máxima da saída de comutação DC	2,5 V	Queda máxima informada para a saída de comutação DC.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção registrado na ficha.
Watchdog integrado	Sim	Recurso informado pelo fabricante.

Tempos de resposta e amortecimento
Tempo de resposta	< 3 ms	Tempo de resposta informado na ficha.
Tempo máximo de subida da saída analógica	3 ms	Valor máximo indicado para a saída analógica.
Retardo de prontidão	0,3 s	Tempo até a prontidão informado pelo fabricante.
Amortecimento do valor de processo dAP	0...4 s	Faixa configurável de amortecimento do valor de processo.
Amortecimento da saída analógica dAA	0...4 s	Faixa configurável de amortecimento da saída analógica.
Retardo programável dS, dr	0...50 s	Faixa de atraso de comutação/desligamento configurável.

Interfaces e comunicação
Interface de comunicação	IO-Link	Protocolo de comunicação indicado na ficha.
Revisão IO-Link	1.1	Revisão informada pelo fabricante.
Padrão SDCI	IEC 61131-9	Padrão associado à interface IO-Link.
Tipo de transferência	COM2, 38,4 kBaud	Velocidade de transmissão indicada.
Modo SIO	Sim	Operação em modo SIO disponível.
Classe de master port exigida	A	Requisito para a porta do master IO-Link.
Device IDs	432 para configuração de fábrica/CMPT = 2; 616 para Status_B High Resolution/CMPT = 3	Identificadores de dispositivo registrados para as configurações indicadas.
Dados do processo	1 dado binário e 1 dado analógico	Quantidade de dados de processo indicada na ficha.

Conexões e montagem mecânica
Conexão de processo	Rosca externa G 1/4 conforme DIN EN ISO 1179-2; rosca interna M5	Interfaces mecânicas informadas para o processo.
Torque	25...35 Nm	Torque informado para a conexão; considerar procedimento de montagem aplicável.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos especificados.
Peso	259,5 g	Massa registrada na ficha do produto.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; dependem da instalação e do acoplamento adequado.
Contatos	Banhados a ouro	Característica especial indicada pelo fabricante.

Condições ambientais e resistência
Temperatura ambiente	-25...80 °C	Limite de operação ambiental.
Temperatura do fluido	-25...80 °C	Limite de operação do fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
Ciclos de pressão mínimos	100 milhões	Valor mínimo informado na ficha.
MTTF	226 anos	Valor informado pelo fabricante; não representa garantia de vida útil em qualquer condição.

Display e parametrização
Display de valores	Exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação local dos valores de medição.
Indicadores de unidade	3 LEDs verdes: bar, psi e kPa	Unidades indicadas no display.
Indicador de status de chaveamento	1 LED amarelo	Indicação visual do estado de comutação.
Invólucro superior	Giratório a 345°	Permite orientar o display conforme a descrição do produto.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Opções de parametrização listadas pelo fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1, padrão SDCI IEC 61131-9, transmissão COM2 a 38,4 kBaud.

• Modo SIO disponível.

• Device IDs informados: 432 para configuração de fábrica/CMPT = 2 e 616 para Status_B High Resolution/CMPT = 3.

• Requer classe A de master port para IO-Link.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Saída de comutação PNP; sinal analógico configurável em 4...20 mA ou 0...10 V. A ficha informa uma saída digital e uma saída analógica. A compatibilidade com o controlador depende da entrada elétrica disponível e da configuração selecionada.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2; rosca interna M5. Vedação da conexão de processo em FKM. Torque informado: 25...35 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação com pressão relativa entre 0 e 2,5 bar e conexão G 1/4 externa	✓	Corresponde à faixa de medição e à conexão de processo especificadas.
Controle com entrada analógica 4...20 mA ou 0...10 V	✓	O sensor oferece saída analógica de corrente ou tensão configurável; verificar a seleção do sinal e a entrada do controlador.
Integração IO-Link com master port classe A	✓	IO-Link 1.1 está especificado e a classe A é a classe de master port exigida.
Aplicação que exige medição normal acima de 2,5 bar	✗	A faixa de medição informada termina em 2,5 bar. Resistência à pressão e pressão de ruptura são limites de resistência, não faixas de medição.
Aplicação com temperatura ambiente ou do fluido fora de -25...80 °C	✗	A condição excede os limites de temperatura informados para ambiente e fluido.
Conexão elétrica diferente de M12 codificação A, 4 contatos, sem interface compatível	✗	A conexão especificada é M12 A de 4 contatos; a ficha não indica outra conexão elétrica.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN3596 com display, 0...2,5 bar, IO-Link e conexão G 1/4

Confirme que a pressão relativa prevista está na faixa de medição e que as temperaturas ambiente e do fluido estão dentro dos limites especificados.
Verifique a compatibilidade química do fluido com aço inoxidável 1.4404/316L, cerâmica Al2O3 e FKM.
Confirme que a conexão de processo da instalação é compatível com G 1/4 externa e observe a vedação especificada para a conexão.
Instale sem exceder o torque informado de 25...35 Nm e consulte o desenho dimensional para o espaço e a orientação disponíveis.
Conecte o M12 codificação A de 4 contatos a uma alimentação de 18...30 V DC compatível com SELV/PELV; valide o esquema de ligação no datasheet do fabricante.
Configure o tipo de saída, a unidade e os parâmetros necessários; para IO-Link, utilize master port classe A e confirme a revisão e os Device IDs aplicáveis.

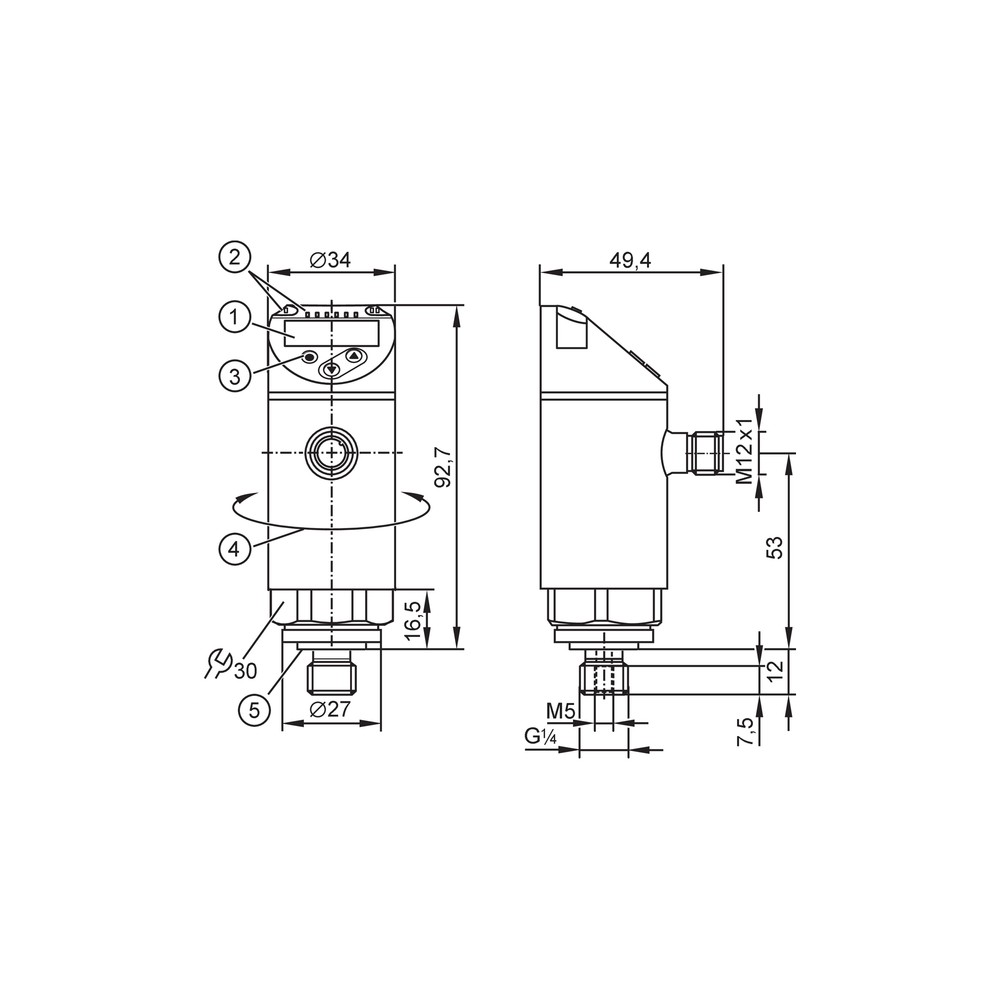

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor indicado não corresponde à pressão esperada.	Faixa, tipo de pressão, unidade de display ou condições do processo podem não corresponder à aplicação; também pode haver problema de instalação ou configuração.	Compare a pressão relativa de referência com a faixa de 0...2,5 bar, confira a unidade selecionada e revise a montagem e os parâmetros no datasheet.
O controlador não reconhece a comunicação IO-Link.	Master port incompatível com a classe exigida, configuração ou Device ID divergente, ou conexão elétrica inadequada.	Confirme master port classe A, IO-Link 1.1, modo/configuração e Device ID aplicável; inspecione o conector M12 e a alimentação dentro da faixa indicada.
A entrada do controlador não recebe o sinal analógico esperado.	A saída selecionada pode não corresponder ao tipo de entrada do controlador, ou a ligação/configuração pode estar incorreta.	Verifique se foi configurada saída 4...20 mA ou 0...10 V conforme a entrada do controle e consulte o esquema de ligação do datasheet.
A saída de comutação não muda de estado no ponto esperado.	Parâmetros de histerese/janela, função abertura/fechamento ou atraso dS/dr podem não corresponder ao ajuste requerido.	Revise o modo de comutação, o ponto de ajuste, a histerese ou janela e os atrasos configurados; compare a pressão real com o ajuste.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PN3596, português (Datasheet) Desenho em escala PN3596 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PN3596 e para que tipo de processo serve?

É um sensor eletrônico de pressão relativa com display para aplicações industriais com fluidos líquidos e gasosos. A faixa de medição especificada é de 0...2,5 bar.

Quais sinais e conexões ele oferece para integrar ao controle?

Oferece saída PNP de comutação, sinal analógico configurável em 4...20 mA ou 0...10 V e IO-Link. A conexão elétrica é M12 codificação A, com 4 contatos.

O produto acompanha cabo M12 ou acessórios?

A ficha fornecida não identifica acessórios inclusos; por isso, não é possível confirmar cabo ou outros itens no fornecimento. Consulte o anúncio ou o fabricante para confirmar o conteúdo da embalagem.

Ele mede pressão acima de 2,5 bar?

A faixa de medição informada termina em 2,5 bar. Os valores de resistência à pressão e pressão de ruptura são limites de resistência e não indicam uma faixa de medição superior.

Posso usar o sensor com qualquer fluido corrosivo?

Não é possível afirmar compatibilidade com qualquer fluido. A ficha informa aço inoxidável 1.4404/316L, cerâmica Al2O3 e FKM em contato com o fluido; confirme a compatibilidade química para o meio específico.

O display acende, mas o controlador não recebe valor; o que verifico?

Verifique primeiro se a saída selecionada é compatível com a entrada do controlador: 4...20 mA, 0...10 V ou IO-Link. Depois confira a configuração da saída, a ligação M12 e a alimentação.

A saída de comutação não atua no ponto configurado; preciso trocar o sensor?

Antes de substituir, confira o modo abertura/fechamento, os parâmetros de histerese ou janela, o ponto de ajuste e os atrasos configuráveis. Compare também a pressão real com a faixa de medição.

Quando escolher este modelo em vez de outro sensor de pressão?

Escolha o PN3596 quando a aplicação exigir pressão relativa de 0...2,5 bar, conexão G 1/4 externa e uma das opções de sinal indicadas. Para outra faixa ou tipo de pressão, selecione um modelo cuja ficha confirme esses requisitos.

O display pode ser orientado para facilitar a leitura após a montagem?

Sim. A descrição do produto informa que o invólucro superior pode girar a 345°; consulte o desenho dimensional e o datasheet para orientar a instalação.

Como verifico a pinagem e faço a ligação elétrica?

Consulte o esquema de ligação no datasheet do PN3596 antes de conectar o M12. Respeite a alimentação de 18...30 V DC para SELV/PELV e a compatibilidade entre a saída configurada e a entrada do controlador.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão declarado para este sensor. (Ref.: tipo de pressão: pressão relativa)

IO-Link

Interface de comunicação ponto a ponto para parametrização e troca de dados entre o sensor e um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

PNP

Tipo de saída de comutação indicado para a interface elétrica do sensor; a entrada do controlador deve ser compatível. (Ref.: função elétrica: PNP)

Histerese

Diferença configurada entre os pontos de comutação e retorno, usada para definir o comportamento da saída. (Ref.: parâmetros ajustáveis: histerese/janela)

G 1/4

Conexão roscada de processo indicada para montagem, com rosca externa neste modelo. (Ref.: conexão de processo: G 1/4 conforme DIN EN ISO 1179-2)

Ligações relacionadas com "PN3596 IFM - Sensor de Pressão com Display Aplicações Industriais 0-2,5 bar, IO-Link, G 1/4"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN3596 IFM - Sensor de Pressão com Display Aplicações Industriais 0-2,5 bar, IO-Link, G 1/4"

Para avaliar, preencha:

Ligações relacionadas com
