R$ 4.683,60
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PN3593
- EAN: 4021179283083
- NCM do produto: 90262090
Destaques do Produto
Faixa de pressão...mais
Saiba mais sobre: "PN3593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display"
Destaques do Produto
Faixa de pressão
0...25 bar
Conexão de processo
G 1/4 externa
Sinal analógico
4...20 mA ou 0...10 V
Comunicação
IO-Link 1.1; modo SIO
Alimentação
18...30 V DC
Conexão elétrica
M12 A-coded, 4 contatos
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

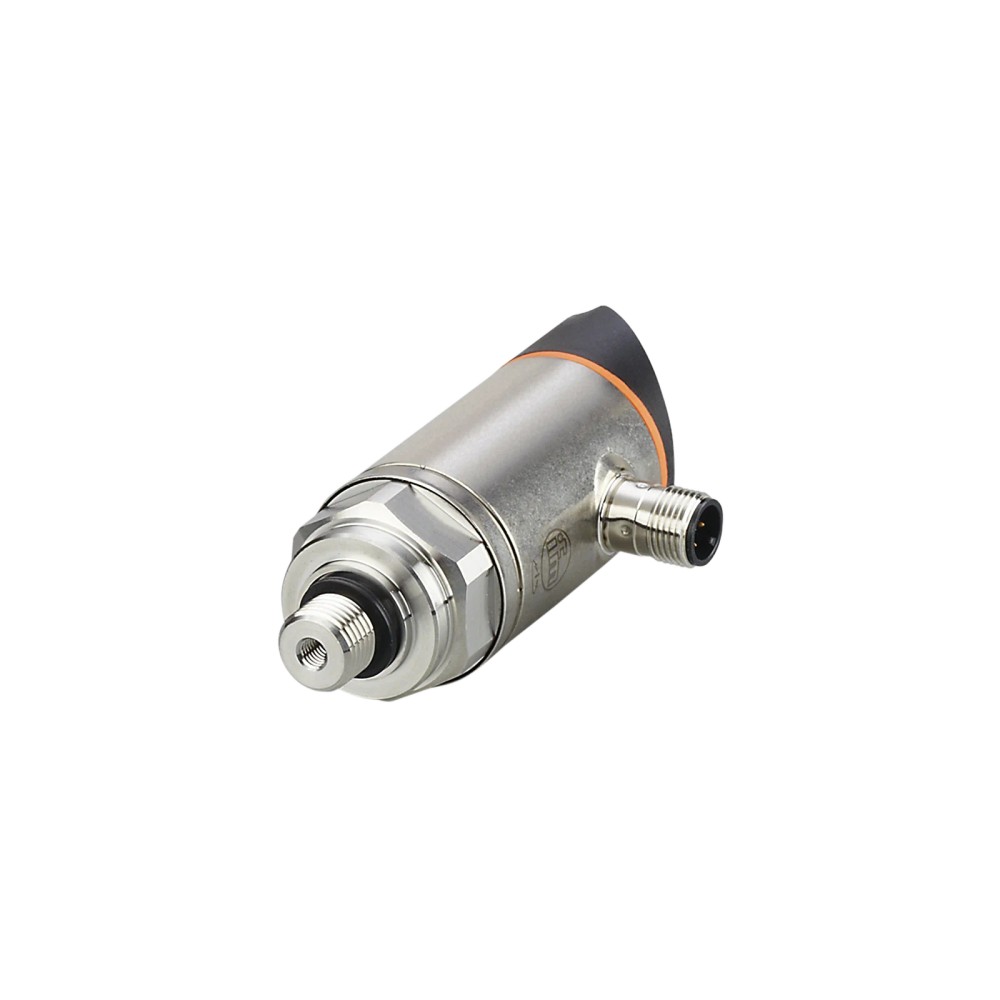

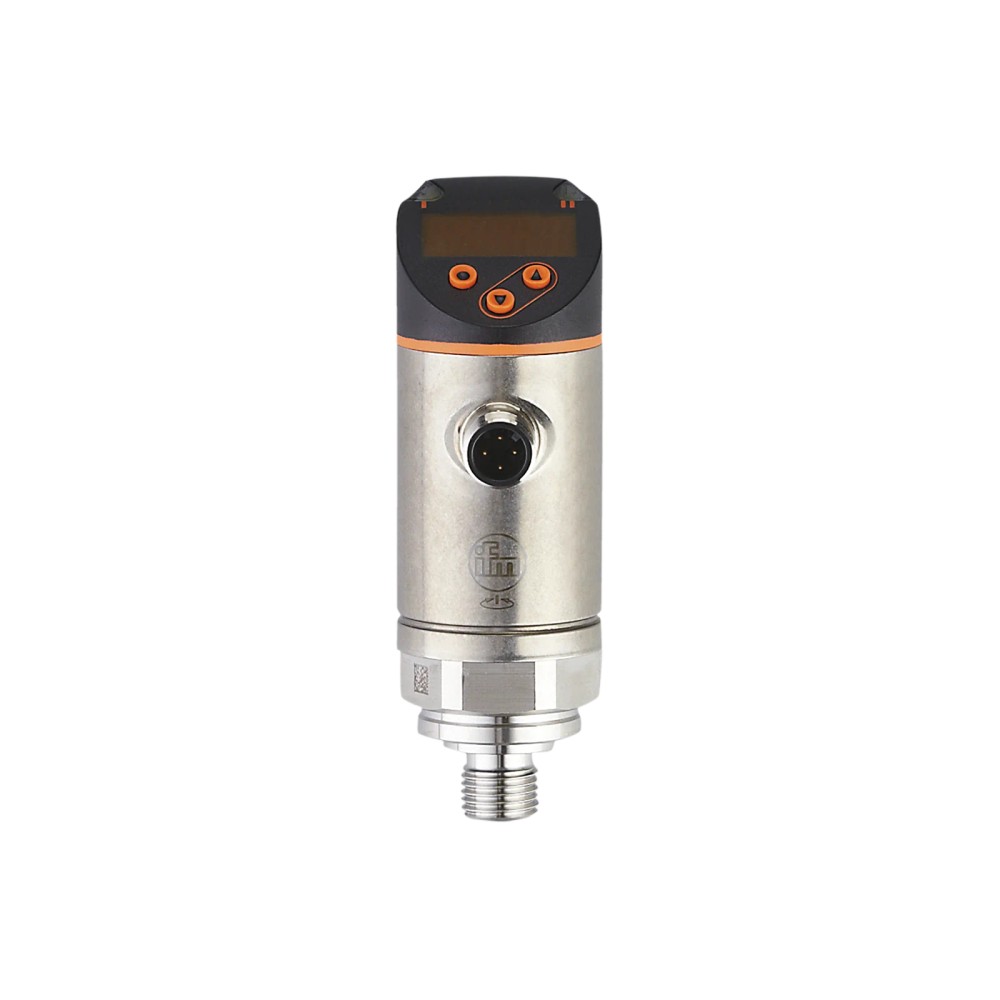

Sobre o Sensor de pressão IFM PN3593 com display, 0...25 bar, IO-Link, 4...20 mA e 0...10 V
O IFM PN3593 é um sensor eletrônico de pressão relativa com display, destinado ao monitoramento de pressão em aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 25 bar e oferece sinal de comutação, saída analógica configurável e comunicação IO-Link. Possui conexão de processo G 1/4 externa e conexão elétrica M12 de 4 contatos.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | 0...25 bar / 0...362 psi / 0...2,5 MPa |
| Tipo de pressão | Pressão relativa |
| Conexão de processo | G 1/4 rosca externa; rosca interna M5 |
| Saídas | 1 saída digital e 1 saída analógica; sinal de comutação, 4...20 mA ou 0...10 V |
| Comunicação | IO-Link 1.1; modo SIO |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos |
| Alimentação | 18...30 V DC, SELV/PELV |
| Temperatura de operação | -25...80 °C |
| Proteção do invólucro | IP 65; IP 67 |
| Display | Exibição alfanumérica de 4 dígitos, vermelho/verde |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento industrial de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de 0...25 bar e temperatura do fluido de -25...80 °C.
- Instalações que utilizem conexão de processo G 1/4 externa e alimentação de 18...30 V DC.
- Sistemas que necessitem de sinal de comutação, saída analógica 4...20 mA ou 0...10 V, ou comunicação IO-Link.
⚠ Considere outro se precisa de:
- Aplicações cuja pressão de operação ultrapasse a resistência à pressão especificada de 150 bar; a pressão mínima de ruptura informada é 350 bar e não deve ser usada como pressão de operação.
- Aplicações com fluido ou temperatura fora das condições informadas na ficha: fluidos líquidos ou gasosos e temperatura de -25...80 °C.
- Instalações que exijam conexão de processo diferente de G 1/4 externa sem adaptador compatível, ou alimentação elétrica fora de 18...30 V DC.
APLICAÇÕES E USO
- Uso informado pelo fabricante: aplicações industriais com fluidos líquidos ou gasosos, para medição de pressão relativa dentro da faixa de 0...25 bar e temperatura do fluido de -25...80 °C.
- Possibilidade de uso: monitoramento de pressão em máquinas ou circuitos industriais que disponham de conexão G 1/4 externa compatível e alimentação de 18...30 V DC; a adequação depende das condições específicas do processo.
- Para integração IO-Link, confirmar master port classe A e compatibilidade com IO-Link 1.1, SDCI IEC 61131-9 e COM2 (38,4 kBaud).
- A ficha não identifica fluidos específicos além de líquidos e gases; validar a compatibilidade química dos materiais em contato com o fluido antes da aplicação.
COMO ESCOLHER
Antes de comprar o Sensor de pressão IFM PN3593 com display, 0...25 bar, IO-Link, 4...20 mA e 0...10 V, verifique estes pontos:
Escolha o PN3593 quando
A aplicação exigir medição de pressão relativa entre 0 e 25 bar, display local, conexão de processo G 1/4 externa e pelo menos uma das opções de saída informadas: comutação, 4...20 mA, 0...10 V ou IO-Link.
Avalie outra faixa ou modelo quando
A pressão de operação necessária exceder 25 bar, ou quando o processo exigir pressão de operação superior à resistência informada de 150 bar. Para pressões e conexões diferentes, confirme a faixa, o tipo de pressão e a conexão do modelo alternativo na documentação do fabricante.
Confirme a instalação elétrica quando
O sistema utilizar IO-Link: a ficha informa revisão 1.1, padrão SDCI IEC 61131-9, COM2 e classe A exigida para a porta do master. Verifique também a compatibilidade do master e da configuração elétrica antes da instalação.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Sensor de pressão eletrônico com display | Identificação do produto na ficha. |
| Aplicação | Aplicações industriais | Aplicação indicada pelo fabricante. |
| Fluidos | Fluidos líquidos e gasosos | Meios informados para a aplicação. |
| Tipo de pressão | Pressão relativa | Referência da medição. |
| Marca e modelo | IFM PN3593 | Identificação do componente. |
| GTIN | 4021179283083 | Código de identificação comercial informado. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | 0...25 bar / 0...362 psi / 0...2,5 MPa | Faixa nominal de medição. |
| Resistência à pressão | 150 bar / 2175 psi / 15 MPa | Limite de resistência à pressão informado; não é a faixa de medição. |
| Pressão mínima de ruptura | 350 bar / 5075 psi / 35 MPa | Pressão mínima de ruptura declarada; não é condição de operação. |
| Resistência contra vácuo | -1000 mbar / -0,1 MPa | Limite de vácuo informado. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha; observar os limites de pressão declarados. |
| Ciclos de pressão mínimos | 100 milhões | Quantidade mínima de ciclos declarada. |
| Precisão e estabilidade | ||
|---|---|---|
| Desvio de características | < ± 0,25 (BFSL) / < ± 0,5 (LS) | Desvios declarados conforme os critérios indicados na ficha. |
| Desvio de histerese | < ± 0,25 | Valor de histerese informado. |
| Repetibilidade | < ± 0,1; nas variações de temperatura < 10 K | Condição térmica indicada para o valor informado. |
| Coeficiente de temperatura da amplitude | < ± 0,2; 0...80 °C | Coeficiente especificado para o intervalo indicado. |
| Coeficiente de temperatura do ponto zero | < ± 0,2; 0...80 °C | Coeficiente especificado para o intervalo indicado. |
| Estabilidade ao longo do tempo | < ± 0,05; por 6 meses | Período de referência informado. |
| Alimentação e dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...30 V DC, para SELV/PELV | Faixa de alimentação declarada. |
| Classe de proteção elétrica | III | Classificação indicada na ficha. |
| Consumo de corrente | < 35 mA | Limite de consumo informado. |
| Proteção contra inversão de polaridade | Sim | Proteção declarada. |
| Resistência de isolamento mínima | 100 MΩ (500 V DC) | Valor e condição de ensaio informados. |
| Compatibilidade eletromagnética | DIN EN 61000-6-2; DIN EN 61000-6-3 | Normas listadas na ficha. |
| Certificado UL | Número de aprovação UL J004 | Identificação de aprovação informada. |
| Entradas, saídas e comutação | ||
|---|---|---|
| Função elétrica | PNP | Tipo de saída elétrica informado. |
| Quantidade de saídas digitais | 1 | Quantidade indicada na ficha. |
| Quantidade de saídas analógicas | 1 | Quantidade indicada na ficha. |
| Sinais de saída | Sinal de comutação; sinal analógico; IO-Link, configuráveis | Opções de saída informadas. |
| Corrente da saída analógica | 4...20 mA | Modo de saída analógica em corrente. |
| Tensão da saída analógica | 0...10 V | Modo de saída analógica em tensão. |
| Carga máxima | 500 Ω | Limite de carga informado. |
| Resistência de carga mínima | 2000 Ω | Valor indicado para a saída analógica; observar o modo de saída aplicável. |
| Frequência de comutação DC | < 170 Hz | Limite de frequência informado. |
| Corrente constante máxima da saída de comutação DC | 150 mA; 200 mA a ≤ 60 °C; 250 mA a ≤ 40 °C | Limites de corrente conforme as condições de temperatura indicadas. |
| Queda de tensão máxima da saída de comutação DC | 2,5 V | Queda de tensão máxima informada. |
| Proteção contra curto-circuitos | Sim, por impulso | Tipo de proteção indicado na ficha. |
| Watchdog integrado | Sim | Recurso informado. |
| Interface e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface digital indicada. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Padrão SDCI | IEC 61131-9 | Norma indicada para a comunicação. |
| Tipo de transferência | COM2 (38,4 kBaud) | Modo e taxa de transferência informados. |
| Classe de master port exigida | A | Requisito indicado para a porta do master. |
| Modo SIO | Sim | Operação em modo SIO indicada como disponível. |
| Tempos e ajustes | ||
|---|---|---|
| Tempo de resposta | < 3 ms | Tempo informado para a resposta do sensor. |
| Tempo de subida máximo da saída analógica | 3 ms | Tempo máximo declarado para a saída analógica. |
| Retardo de prontidão | 0,3 s | Atraso de prontidão informado. |
| Tempo de retardo programável dS, dr | 0...50 s | Intervalo de ajuste indicado. |
| Amortecimento da saída analógica dAA | 0...4 s | Faixa de configuração informada. |
| Amortecimento do valor de processo dAP | 0...4 s | Faixa de configuração informada. |
| Possibilidades de ajuste | Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão | Parâmetros configuráveis indicados na ficha. |
| Condições ambientais | ||
|---|---|---|
| Temperatura de operação | -25...80 °C | Faixa de operação informada. |
| Temperatura do fluido | -25...80 °C | Faixa térmica indicada para o fluido. |
| Temperatura de armazenamento | -40...100 °C | Faixa de armazenamento informada. |
| Grau de proteção | IP 65; IP 67 | Graus de proteção declarados; a proteção efetiva depende da instalação correta. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Ensaio e condição informados. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10...2000 Hz) | Ensaio e intervalo informados. |
| Conexões e materiais | ||
|---|---|---|
| Conexão de processo | G 1/4 rosca externa (DIN EN ISO 1179-2); rosca interna M5 | Interfaces mecânicas especificadas. |
| Vedação da conexão de processo | FKM (DIN EN ISO 1179-2) | Material e referência informados para a vedação. |
| Materiais em contato com o fluido | 1.4404 (aço inoxidável/316L); Al2O3 (cerâmica); FKM | Materiais indicados para as partes em contato com o fluido. |
| Materiais do produto | 1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC | Materiais informados na ficha. |
| Elemento de medição | Célula de medição de pressão com capacidade cerâmica | Tecnologia de elemento de medição indicada. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Conector e contatos especificados. |
| Torque de aperto | 25...35 Nm | Intervalo de torque informado para a conexão; verificar as instruções do fabricante para a montagem. |
| Display e elementos de operação | ||
|---|---|---|
| Display | Exibição alfanumérica de 4 dígitos, vermelho/verde | Formato e cores de indicação informados. |
| Unidade do display | 3 x LED, verde (bar, psi, MPa) | Indicadores de unidade informados. |
| Status de chaveamento | 1 x LED, amarelo | Indicação de estado informada. |
| Invólucro giratório | 345° | Descrição do conjunto do produto; permite orientar o invólucro conforme a ficha do produto. |
| Dados físicos e identificação adicional | ||
|---|---|---|
| Peso | 261 g | Peso informado no conjunto de dados do produto. |
| MTTF | 226 anos | Valor informado na ficha; não representa garantia nem vida útil assegurada. |
| NCM | 9026.20.90 | Código fiscal informado. |
COMPATIBILIDADE
Comunicação
• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9, tipo de transferência COM2 (38,4 kBaud); exige classe A no master port.
• Modo SIO disponível.
• Sinal analógico configurável como corrente 4...20 mA ou tensão 0...10 V.
• Sinal de comutação PNP.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Função elétrica PNP. Consumo de corrente < 35 mA. A saída analógica especifica carga máxima de 500 Ω e resistência de carga mínima de 2000 Ω. Confirmar pinagem e ligação no datasheet antes de energizar.
Processo
Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com rosca interna M5; vedação da conexão de processo FKM. Compatibilidade mecânica condicionada à correspondência da rosca e da vedação com a conexão do sistema.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema de aquisição com IO-Link e master port classe A | ✓ | A interface informada é IO-Link 1.1 e a ficha especifica classe A para o master port. |
| Instalação que utilize modo SIO e sinal de comutação PNP | ✓ | A ficha informa modo SIO disponível e função elétrica PNP. |
| Entrada analógica compatível com 4...20 mA ou 0...10 V | ✓ | A saída analógica pode ser configurada como corrente 4...20 mA ou tensão 0...10 V; verificar os limites elétricos da entrada receptora. |
| Porta de master IO-Link sem classe A identificada | ✗ | A ficha exige classe A para o master port; não há evidência de compatibilidade com outra classe. |
| Conexão de processo G 1/4 externa correspondente | ✓ | A conexão informada é G 1/4 externa; confirmar também a vedação e a geometria da interface no conjunto. |
| Processo com pressão de operação acima de 25 bar | ✗ | A faixa de medição do produto termina em 25 bar; a resistência à pressão de 150 bar não amplia a faixa de medição. |
| Fluido líquido ou gasoso com temperatura entre -25 e 80 °C | ✓ | A ficha informa aplicação para fluidos líquidos e gasosos e temperatura do fluido de -25...80 °C. |
INSTALAÇÃO
Como instalar o Sensor de pressão IFM PN3593 com display, 0...25 bar, IO-Link, 4...20 mA e 0...10 V
- Confirme que a pressão de operação prevista está dentro da faixa de medição e respeita os limites de pressão declarados no datasheet.
- Verifique se a conexão do processo corresponde à rosca G 1/4 externa e se a vedação FKM é adequada à interface e ao fluido.
- Instale o sensor na conexão de processo sem exceder o torque informado de 25...35 Nm; consulte o datasheet para orientações detalhadas de montagem.
- Conecte o M12 codificação A, 4 contatos, ao circuito correspondente; confira a pinagem no datasheet antes de energizar.
- Alimente o dispositivo com 18...30 V DC em circuito SELV/PELV e confirme a compatibilidade da entrada PNP, analógica ou IO-Link utilizada.
- Configure a saída, os parâmetros de comutação e a unidade do display conforme a aplicação; valide a leitura e o estado de saída em operação.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display permanece apagado. | Alimentação ausente, tensão fora da faixa especificada ou conexão elétrica incorreta. | Meça a alimentação no conector e confirme 18...30 V DC, o cabo M12 e a pinagem conforme o datasheet. |
| A saída analógica não corresponde ao valor esperado. | Modo de saída configurado incorretamente, entrada receptora incompatível ou carga fora do limite aplicável. | Verifique a configuração de corrente ou tensão, meça o sinal na saída e confira os limites de carga indicados na documentação. |
| A comunicação IO-Link não é estabelecida. | Master port incompatível com a classe exigida, configuração de porta incorreta ou problema no cabo/conector. | Confirme que a porta é classe A, que o master suporta IO-Link 1.1 e COM2 (38,4 kBaud), e inspecione a conexão M12. |
| A leitura de pressão é instável ou não acompanha o processo. | Conexão de processo inadequada, fluido/temperatura fora das condições especificadas ou amortecimento configurado para a aplicação. | Confira a instalação e a vedação, compare as condições do processo com os limites da ficha e revise os ajustes dAP e dAA. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM PN3593 e para quem ele serve?
É um sensor eletrônico de pressão relativa com display, destinado a aplicações industriais com fluidos líquidos ou gasosos. A ficha especifica faixa de medição de 0...25 bar.
Quais sinais e protocolos o PN3593 oferece?
O produto oferece sinal de comutação PNP, saída analógica configurável em 4...20 mA ou 0...10 V e IO-Link 1.1. Também dispõe de modo SIO.
O que acompanha o produto?
A ficha informa o sensor como unidade de produto, mas não detalha acessórios incluídos. Consulte o anúncio ou o fornecedor para confirmar o conteúdo da embalagem.
Ele funciona com qualquer master IO-Link?
A ficha especifica IO-Link 1.1, COM2 (38,4 kBaud) e classe A para a porta do master. Confirme esses requisitos na documentação do master utilizado.
Este sensor serve para medir pressão acima de 25 bar?
Não como faixa de medição: o alcance especificado termina em 25 bar. A resistência à pressão informada não amplia a faixa de medição.
Posso usar o PN3593 com uma conexão de processo diferente de G 1/4?

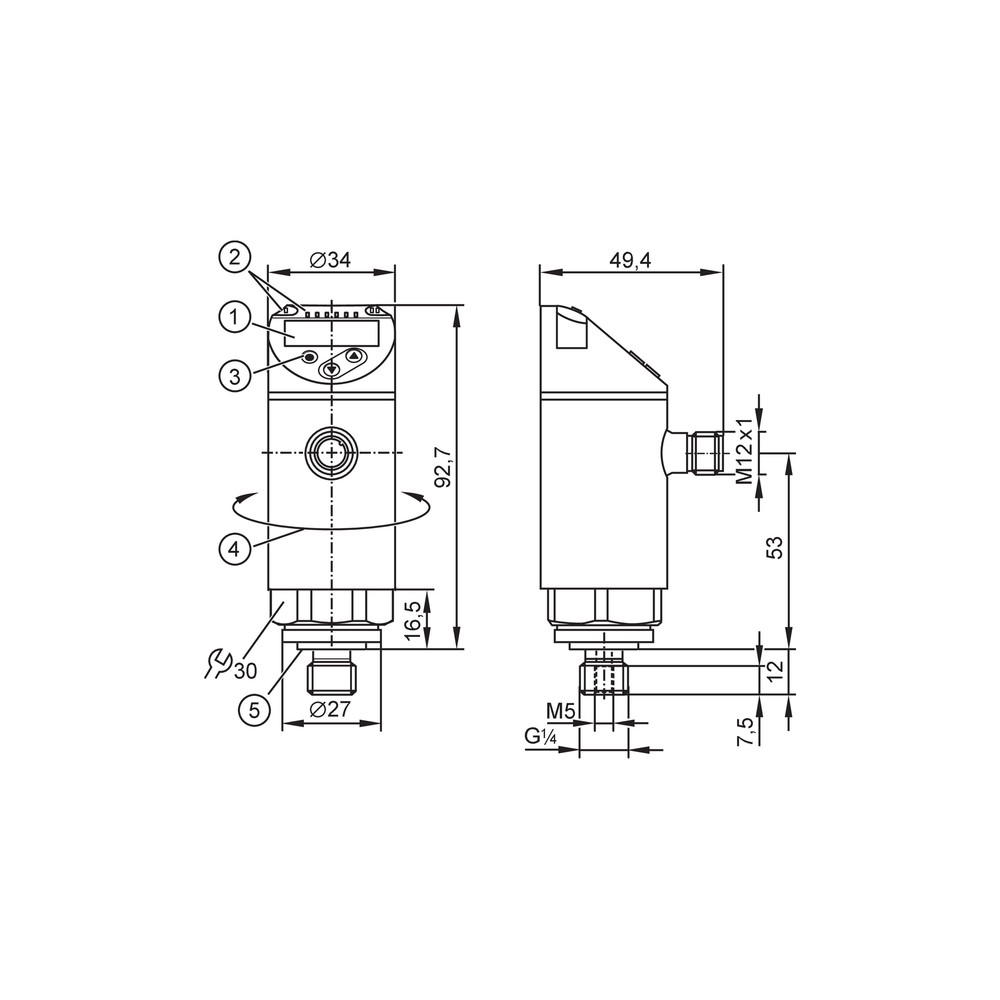

A conexão indicada é G 1/4 externa, com rosca interna M5. Outra interface mecânica exige verificação de compatibilidade; a ficha não declara compatibilidade direta com roscas diferentes.
O display acende, mas a saída analógica está incorreta: o que verifico antes de trocar o sensor?
Confira se a saída foi configurada para corrente ou tensão conforme a entrada receptora. Verifique também a ligação elétrica e os limites de carga aplicáveis no datasheet.
A leitura oscila; qual é a primeira verificação?
Compare a temperatura e a pressão do processo com as condições especificadas e confira a montagem e a vedação da conexão. Revise também os ajustes de amortecimento dAP e dAA.
Como escolher entre a saída analógica e IO-Link?
Escolha a saída analógica se o sistema receptor aceitar 4...20 mA ou 0...10 V; use IO-Link se o master atender à revisão 1.1, COM2 e classe A indicadas. A escolha depende da interface disponível no sistema.
Há alguma orientação específica para instalar e configurar o sensor?
Confirme rosca, vedação, alimentação e pinagem no datasheet antes da montagem e da energização. Configure a saída e os parâmetros de comutação de acordo com o sistema receptor.
GLOSSÁRIO TÉCNICO
Pressão relativa
Pressão medida em relação à pressão de referência atmosférica, conforme o tipo de pressão declarado para o sensor.
IO-Link
Interface de comunicação digital indicada para o produto; a ficha especifica revisão 1.1 e COM2.
PNP
Tipo de função elétrica da saída de comutação informado para o sensor.
BFSL
Abreviação do critério indicado na ficha para expressar o desvio de características; consultar o datasheet para a definição de cálculo aplicada.
IP 65 / IP 67
Graus de proteção do invólucro declarados pelo fabricante; a condição de proteção depende da instalação correta.
Ligações relacionadas com "PN3593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PN3593 IFM - Sensor de Pressão IFM Monitoramento Industrial 0-25 bar IO-Link Display"
Para avaliar, preencha:
Sua última visita
