Sensor de Pressão IFM PN3160 - 0-600 bar IO-Link

Pré-visualizar: PN3160 IFM - Sensor de Pressão ifm com Display Monitoramento Industrial 0-600 bar IO-Link

PN3160 IFM - Sensor de Pressão ifm com Display Monitoramento Industrial 0-600 bar IO-Link

Imagem meramente ilustrativa

R$ 4.777,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3160
EAN: 4021179283021
NCM do produto: 90262090

Destaques do Produto Faixa 0...600 bar...mais

Fechar menu

Saiba mais sobre: "PN3160 IFM - Sensor de Pressão ifm com Display Monitoramento Industrial 0-600 bar IO-Link"

Destaques do Produto

Faixa

0...600 bar

Pressão medida

Relativa

Comunicação

IO-Link 1.1

Sinais

Comutação e analógico configuráveis; 4...20 mA ou 0...10 V

Processo

G 1/4 rosca interna

Elétrica

M12 A-coded, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico ifm PN3160 com display, 0...600 bar, IO-Link

O ifm PN3160 é um sensor eletrônico para monitoramento de pressão relativa em aplicações industriais. Mede de 0 a 600 bar e possui display, sinal de comutação, saída analógica configurável e comunicação IO-Link. Sua conexão de processo é G 1/4 com rosca interna, e a conexão elétrica é M12 A-coded de 4 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...600 bar
Tipo de pressão	Pressão relativa
Display	Sim
Saídas e comunicação	Sinal de comutação, sinal analógico e IO-Link; configuráveis
Sinais analógicos	4...20 mA ou 0...10 V
Conexão de processo	G 1/4, rosca interna M6 I
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP65 e IP67
Alimentação	18...30 V DC, para SELV/PELV

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em processos cuja faixa de pressão esteja dentro de 0...600 bar.
Instalações que requeiram display local e sinal de comutação, sinal analógico configurável ou comunicação IO-Link.
Aplicações cuja conexão de processo seja compatível com G 1/4 rosca interna e cuja alimentação esteja entre 18...30 V DC.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de 0...600 bar ou pressão absoluta, pois o produto é especificado para pressão relativa.
Instalações que não aceitem conexão G 1/4 rosca interna ou que operem fora das condições de alimentação e temperatura especificadas.

APLICAÇÕES E USO

Uso especificado: medição e monitoramento de pressão relativa em pontos cujo intervalo de pressão esteja entre 0 e 600 bar.
Possibilidade de integração: conexão a sistemas de automação por IO-Link 1.1, desde que o controlador e a configuração sejam compatíveis.
Possibilidade de uso: leitura local pelo display e envio de sinal de comutação ou analógico, conforme a configuração adotada.
Condições: temperatura ambiente e do fluido entre -25...80 °C; alimentação de 18...30 V DC. A adequação ao fluido e à montagem deve ser confirmada com o datasheet do fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico ifm PN3160 com display, 0...600 bar, IO-Link, verifique estes pontos:

Escolha o PN3160 quando

A aplicação exigir medição de pressão relativa até 600 bar, display local e uma das opções de saída indicadas na ficha, incluindo IO-Link.

Avalie outra configuração quando

O processo exigir pressão absoluta, faixa superior a 600 bar ou conexão diferente de G 1/4 rosca interna. Confirme no datasheet a adequação da instalação e da configuração de saída.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN3160	Identificação do sensor de pressão eletrônico com display.
Marca	ifm	Fabricante informado na ficha do produto.
Tipo de produto	Sensor de pressão eletrônico com display	Aplicação de medição e monitoramento de pressão.
Tipo de pressão	Pressão relativa	Grandeza de pressão especificada.
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento de medição informada na ficha.

Faixa de medição e pressão
Alcance de medição	0...600 bar / 0...8700 psi / 0...60 MPa	Faixa nominal de medição; não confundir com a resistência à pressão.
Resistência à pressão	800 bar / 11580 psi / 80 MPa	Valor de resistência à pressão informado na ficha; não representa faixa de medição.
Pressão de ruptura mínima	2500 bar / 36250 psi / 250 MPa	Valor mínimo de pressão de ruptura informado pelo fabricante; não é condição normal de operação.
Resistência ao vácuo	-1000 mbar / -0,1 MPa	Limite de resistência ao vácuo informado na ficha.

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação; especificada para SELV/PELV.
Classe de proteção elétrica	III	Classificação elétrica informada na ficha.
Consumo de corrente	< 35 mA	Valor máximo indicado para o consumo de corrente.
Proteção contra inversão de polaridade	Sim	Recurso elétrico especificado; não substitui a verificação da ligação correta.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor de resistência de isolamento e condição de ensaio informados na ficha.

Saídas e sinais
Função elétrica	PNP	Tipo de função elétrica informado na ficha.
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Modos de sinal indicados na ficha; confirme a configuração necessária para o sistema receptor.
Quantidade de saídas totais	2	Quantidade total indicada nos dados do produto.
Quantidade de saídas digitais	1	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Corrente de saída analógica	4...20 mA	Opção de sinal analógico indicada na ficha.
Tensão de saída analógica	0...10 V	Opção de sinal analógico indicada na ficha.

Interface e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Conector elétrico	1 x M12, codificação A, 4 contatos	Tipo e número de contatos da conexão elétrica.
Material dos contatos	Banhados a ouro	Característica dos contatos indicada na ficha.

Conexão de processo e montagem
Conexão de processo	G 1/4, rosca interna M6 I	Conexão mecânica especificada; confirme a correspondência com o ponto de medição.
Torque de aperto máximo	30...50 Nm	Faixa de torque informada na ficha; confirme no datasheet a condição de montagem aplicável.

Condições ambientais
Temperatura de operação	-25...80 °C	Limite de temperatura ambiente informado.
Temperatura do fluido	-25...80 °C	Limite de temperatura do fluido informado.
Temperatura de armazenamento	-40...100 °C	Faixa indicada para armazenamento.
Grau de proteção	IP65; IP67	Graus de proteção especificados; a condição de instalação e conexão deve respeitar o datasheet.

Dados mecânicos e materiais
Formato do invólucro	Cilíndrico	Geometria informada na ficha.
Dimensões	Diâmetro 34 mm; comprimento 90,7 mm	Dimensões gerais indicadas nos dados do produto.
Peso	231 g	Massa informada para o produto.
Materiais	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais indicados na ficha para os componentes do produto.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material de contato com o fluido informado na ficha.

Display e elementos de operação
Display	Sim	Display presente conforme os dados do produto.

Identificação comercial
SKU e part number	PN3160	Código de identificação do produto.
GTIN	4021179283021	Identificador comercial informado na ficha.
NCM	9026.20.90	Classificação fiscal indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.1

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC, para SELV/PELV. A ficha informa sinal de comutação, sinal analógico e IO-Link configuráveis; saídas analógicas de 4...20 mA ou 0...10 V.

Processo G 1/4, rosca interna M6 I. Verifique a correspondência mecânica com a conexão do ponto de medição antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de automação com IO-Link versão 1.1	✓	A ficha especifica interface IO-Link e revisão 1.1. A compatibilidade do controlador e do arquivo de dispositivo deve ser confirmada no sistema.
Entrada analógica configurada para 4...20 mA ou 0...10 V	✓	Ambos os tipos de sinal analógico constam na ficha. A entrada do equipamento receptor deve corresponder ao sinal selecionado.
Instalação com conexão de processo G 1/4 rosca interna	✓	A ficha especifica essa conexão de processo; a compatibilidade depende da correspondência mecânica com a instalação.
Sistema que exige pressão absoluta	✗	O PN3160 é especificado para pressão relativa.
Ponto de medição com pressão acima de 600 bar	✗	A faixa de medição especificada termina em 600 bar; a resistência à pressão não amplia a faixa de medição.
Alimentação fora de 18...30 V DC	✗	A faixa de tensão de operação informada é 18...30 V DC.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico ifm PN3160 com display, 0...600 bar, IO-Link

Confirme que a faixa de medição, o tipo de pressão relativa e as temperaturas previstas correspondem aos requisitos do processo.
Verifique a compatibilidade mecânica da conexão G 1/4 rosca interna com o ponto de medição antes de montar.
Instale o sensor respeitando a orientação e as instruções de montagem do datasheet do fabricante.
Aplique o torque indicado na documentação aplicável; a ficha informa 30...50 Nm como torque de aperto máximo.
Conecte o conector M12 A-coded de 4 contatos a uma alimentação de 18...30 V DC para SELV/PELV e confira a pinagem no datasheet.
Configure o sinal de saída ou IO-Link conforme a entrada do sistema receptor e valide a leitura antes de colocar o processo em operação.

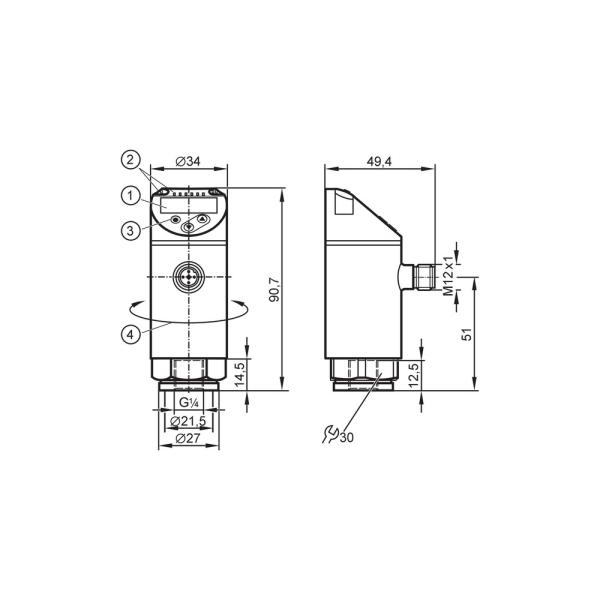

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe comunicação IO-Link.	A porta ou o controlador pode não estar configurado para IO-Link 1.1, ou a conexão elétrica pode não estar corretamente estabelecida.	Confirme a configuração da porta, a revisão IO-Link suportada pelo sistema e a ligação conforme o datasheet.
A leitura analógica não corresponde à entrada do controlador.	O sinal configurado no sensor pode não corresponder ao tipo de entrada analógica, 4...20 mA ou 0...10 V.	Verifique a configuração de saída do sensor e confirme se a entrada do controlador corresponde ao sinal selecionado.
O display ou as saídas não operam.	A alimentação pode estar fora da faixa de operação especificada ou a ligação elétrica pode estar incorreta.	Meça a alimentação no conector e confira se está entre 18...30 V DC; consulte o datasheet para verificar a pinagem.
Há vazamento ou o sensor não se acopla ao ponto de medição.	A conexão de processo pode não corresponder à rosca G 1/4 interna ou a montagem pode não seguir a instrução aplicável.	Confirme o padrão e a correspondência da conexão mecânica e consulte o desenho dimensional e o datasheet antes de reapertar ou substituir.

DOCUMENTAÇÃO TÉCNICA

Datasheet PN3160 em português (Datasheet) Desenho em escala PN3160 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PN3160 e para quem ele serve?

É um sensor eletrônico de pressão relativa com display, destinado ao monitoramento industrial dentro da faixa de 0...600 bar. É indicado para sistemas que possam utilizar as conexões e sinais especificados na ficha.

Ele comunica por IO-Link e também tem saída analógica?

Sim. A ficha informa IO-Link 1.1, sinal de comutação e sinal analógico configuráveis. As opções analógicas indicadas são 4...20 mA e 0...10 V.

O PN3160 mede pressão absoluta?

Não; a ficha especifica medição de pressão relativa. Para uma aplicação que exija pressão absoluta, selecione um produto cuja ficha declare esse tipo de medição.

Posso usar o sensor acima de 600 bar porque a resistência à pressão é 800 bar?

Não se deve usar a resistência à pressão como faixa de medição: o alcance especificado é 0...600 bar. A ficha informa 800 bar como resistência à pressão, não como faixa de leitura.

O display está ligado, mas o controlador não mostra o valor; o que verifico?

Confira primeiro se a saída selecionada no sensor corresponde à entrada do controlador e se a configuração de IO-Link, quando usada, está correta. Verifique também a alimentação e as ligações pelo datasheet.

A leitura fica fora do esperado: devo trocar o sensor?

Antes da substituição, compare a pressão do processo com o limite de 600 bar e confirme se o sistema espera pressão relativa. Confira ainda a configuração da saída e a compatibilidade da entrada receptora.

É melhor comprar este modelo ou procurar um sensor com outra faixa?

Escolha o PN3160 quando a aplicação exigir pressão relativa até 600 bar e as conexões e sinais forem compatíveis. Se o processo exigir outro tipo de pressão, faixa ou conexão, procure um modelo cuja ficha atenda a esses requisitos.

O que acompanha o produto? Preciso comprar um cabo ou adaptador à parte?

A ficha fornecida não especifica acessórios incluídos nem informa um cabo ou adaptador. Confirme o conteúdo fornecido e os acessórios necessários com o fornecedor antes da compra.

Que cuidados devo ter ao instalar o PN3160?

Confirme a compatibilidade da rosca G 1/4 interna e siga as instruções de montagem e pinagem do datasheet. A ficha informa torque de aperto máximo de 30...50 Nm; valide a condição aplicável na documentação do fabricante.

Qual é a procedência ou a condição de garantia do sensor?

A ficha técnica identifica a marca ifm e o modelo PN3160, mas não informa condições de garantia. Consulte o fornecedor para confirmar a procedência comercial e os termos aplicáveis.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente, conforme o tipo de medição especificado para o sensor (Ref.: pressão relativa).

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível (Ref.: IO-Link, revisão 1.1).

PNP

Tipo de função elétrica informado para a saída do sensor; a entrada do dispositivo receptor deve ser compatível (Ref.: função elétrica PNP).

IP65 e IP67

Graus de proteção declarados para o produto; a proteção efetiva depende das condições de instalação e conexão especificadas pelo fabricante (Ref.: grau de proteção IP65; IP67).

SELV/PELV

Classificações de circuitos de alimentação indicadas para a faixa de tensão de operação do produto (Ref.: 18...30 V DC para SELV/PELV).
