Sensor de Pressão IFM PN3097 - Display e IO-Link

Pré-visualizar: PN3097 IFM - Sensor de Pressão com Display IFM Aplicações Industriais 0-1 bar, IO-Link, G 1/4

PN3097 IFM - Sensor de Pressão com Display IFM Aplicações Industriais 0-1 bar, IO-Link, G 1/4

Imagem meramente ilustrativa

R$ 4.777,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3097
EAN: 4021179283007
NCM do produto: 90262090

Destaques do Produto Faixa de pressão 0 a...mais

Fechar menu

Saiba mais sobre: "PN3097 IFM - Sensor de Pressão com Display IFM Aplicações Industriais 0-1 bar, IO-Link, G 1/4"

Destaques do Produto

Faixa de pressão

0 a 1 bar, pressão relativa

Conexão de processo

G 1/4, rosca interna

Comunicação

IO-Link

Saída analógica

Configurável: 4 a 20 mA ou 0 a 10 V

Alimentação

18 a 30 V DC, para SELV/PELV

Conexão elétrica

M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico com display IFM PN3097, pressão relativa de 0 a 1 bar, IO-Link e conexão G 1/4 interna

O IFM PN3097 é um sensor eletrônico para medir pressão relativa em aplicações industriais. Possui display alfanumérico de 4 dígitos, faixa de 0 a 1 bar e conexão de processo G 1/4 com rosca interna. Oferece sinal de comutação, saída analógica configurável e comunicação IO-Link. A saída analógica pode ser configurada para 4 a 20 mA ou 0 a 10 V.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN3097
Tipo de pressão	Pressão relativa
Faixa de medição	0 a 1 bar
Conexão de processo	G 1/4, rosca interna
Sinais e comunicação	Sinal de comutação, sinal analógico e IO-Link
Saída analógica	4 a 20 mA ou 0 a 10 V, configurável
Display	Alfanumérico, 4 dígitos, vermelho/verde
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP65 e IP67
Conexão elétrica	M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais cuja faixa de trabalho esteja dentro de 0 a 1 bar.
Instalações que utilizem conexão de processo G 1/4 com rosca interna e alimentação de 18 a 30 V DC compatível com SELV/PELV.
Sistemas que recebam sinal de comutação, sinal analógico configurado em 4 a 20 mA ou 0 a 10 V, ou comunicação IO-Link.
Aplicações com fluidos líquidos ou gasosos, respeitando as condições do processo e os materiais molhados especificados.

⚠ Considere outro se precisa de:

Não selecionar para medir pressão relativa acima da faixa nominal de 0 a 1 bar como faixa normal de medição; a resistência à pressão não amplia a faixa de medição.
Não presumir compatibilidade mecânica com conexões diferentes de G 1/4 rosca interna sem adaptador adequado e validação da instalação.
Não ligar a saída analógica a uma entrada configurada para outro tipo de sinal: confirmar se o sensor está configurado para 4 a 20 mA ou 0 a 10 V e se a entrada do sistema corresponde.
Não utilizar fora da temperatura de operação informada de -25 a 80 °C.

APLICAÇÕES E USO

Aplicação indicada na ficha: medição industrial de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa nominal de 0 a 1 bar.
Possibilidade de uso em sistemas com leitura local pelo display e transmissão de sinal de comutação, sinal analógico ou IO-Link, conforme a configuração e a interface do sistema receptor.
A seleção do meio exige verificar a compatibilidade dos materiais molhados — aço inoxidável 1.4404 (316L), Al2O3 e FKM — com o fluido real; a ficha não especifica compatibilidade química para cada substância.
A instalação deve permanecer dentro das temperaturas de operação informadas, de -25 a 80 °C, e utilizar alimentação de 18 a 30 V DC para SELV/PELV.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico com display IFM PN3097, pressão relativa de 0 a 1 bar, IO-Link e conexão G 1/4 interna, verifique estes pontos:

Escolha o PN3097 quando

A aplicação exigir medição de pressão relativa de 0 a 1 bar, conexão de processo G 1/4 interna, display local e ao menos uma das interfaces disponíveis: saída de comutação, saída analógica ou IO-Link.

Verifique outra configuração quando

A faixa de pressão necessária não estiver contida em 0 a 1 bar, a conexão de processo não corresponder a G 1/4 interna, a alimentação disponível estiver fora de 18 a 30 V DC ou a temperatura de operação exceder -25 a 80 °C. Compare os requisitos do sistema com a ficha técnica de outra versão; os dados fornecidos não identificam um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de pressão eletrônico com display	Identificação do produto na ficha.
Modelo / SKU / Part Number	PN3097	Código de identificação do sensor.
Marca	IFM	Fabricante indicado no anúncio.
Aplicação informada	Aplicações industriais	Descrição de aplicação fornecida para o produto.
Fluidos indicados	Fluidos líquidos e gasosos	Compatibilidade de meio informada; verificar condições específicas do processo.

Faixa e tipo de medição
Tipo de pressão	Pressão relativa	Referência de medição informada.
Faixa de medição	0 a 1 bar; 0 a 1000 mbar; 0 a 14,5 psi; 0 a 29,5 inHg; 0 a 100 kPa	Valores equivalentes da faixa nominal de medição.
Resistência ao vácuo	-1000 mbar / -0,1 MPa	Limite de resistência informado; não representa a faixa nominal de medição.
Resistência à pressão	10000 mbar / 145 psi / 290 inHg / 1000 kPa	Limite de resistência informado; não representa a faixa de medição.
Pressão mínima de ruptura	30000 mbar / 450 psi / 880 inHg / 3000 kPa	Valor mínimo de pressão de ruptura indicado na ficha; não utilizar como faixa operacional.

Precisão e desvios
Precisão	< ±0,5 %	Valor de precisão informado nos dados técnicos.
Repetibilidade	< ±0,1 %	Valor de repetibilidade informado nos dados técnicos.

Alimentação e proteção elétrica
Tensão de operação	18 a 30 V DC	Alimentação indicada para SELV/PELV.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Resistência de isolamento	100 MΩ a 500 V DC	Condição de ensaio indicada nos dados técnicos.
Queda de tensão máxima DC	2,5 V	Valor máximo informado para a queda de tensão.
Proteção contra sobrecarga	Sim	Recurso de proteção indicado na ficha.
Proteção contra curto-circuito	Sim	Recurso de proteção indicado na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado na ficha.
Projeto elétrico	PNP	Tipo de projeto elétrico informado.

Saídas e sinais
Quantidade total de saídas	2	Total indicado nos dados do produto.
Saídas digitais	1	Quantidade de saídas digitais informada.
Frequência de comutação DC	< 170 Hz	Limite informado para comutação em corrente contínua.
Saída analógica de corrente	4 a 20 mA	Sinal analógico disponível; conferir configuração do sensor e entrada conectada.
Saída analógica de tensão	0 a 10 V	Sinal analógico disponível; conferir configuração do sensor e entrada conectada.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Funções de saída e comunicação indicadas nos dados do produto.
Tempo de retardo na energização	0,3 s	Tempo informado após a alimentação do sensor.

Comunicação
Interface	IO-Link	Interface de comunicação indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada nos dados técnicos.

Conexões
Conexão de processo	G 1/4, rosca interna; informação adicional: M6 I	Especificação mecânica fornecida; confirmar geometria no desenho dimensional.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo e características do conector informados.

Condições ambientais
Temperatura de operação / ambiente	-25 a 80 °C	Limite de temperatura ambiente informado para operação.
Temperatura do fluido	-25 a 80 °C	Faixa de temperatura do fluido informada.
Temperatura de armazenamento	-40 a 100 °C	Faixa informada para armazenamento.
Grau de proteção	IP65 e IP67	Graus de proteção declarados; respeitar as condições de montagem e conexão aplicáveis.

Materiais
Materiais do invólucro	Aço inoxidável 1.4404 (316L), PBT+PC-GF30, PBT-GF20 e PC	Materiais listados para o produto.
Materiais molhados	Aço inoxidável 1.4404 (316L), Al2O3 (cerâmica) e FKM	Materiais em contato com o meio conforme dados técnicos; verificar compatibilidade química com o fluido da aplicação.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Descrição do elemento de medição fornecida na ficha.
Característica especial	Contatos banhados a ouro	Característica informada para os contatos.

Display e operação
Display	Alfanumérico de 4 dígitos, vermelho/verde	Características do display informadas na descrição do produto.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato informado nos dados do produto.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões fornecidas; consultar desenho dimensional para montagem.
Peso	233,5 g	Peso indicado no conjunto de dados do produto.
Torque de aperto	25 a 35 Nm	Faixa de torque informada para aperto; seguir as instruções de montagem do fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1.

• Sinal de comutação e sinal analógico configuráveis.

• Saída analógica configurável para 4 a 20 mA ou 0 a 10 V; a entrada do equipamento conectado deve corresponder ao sinal configurado.

Conexões

Elétrica 1 conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV. Projeto elétrico PNP. Verificar pinagem no datasheet antes da ligação; não há URL de pinout separada fornecida.

Processo G 1/4 com rosca interna; a ficha também informa M6 I. Confirmar a geometria e a interface mecânica no desenho dimensional do fabricante antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 18 a 30 V DC e entrada compatível com a saída selecionada	✓	A faixa de alimentação informada é 18 a 30 V DC para SELV/PELV; a saída deve ser configurada e conectada de acordo com a entrada do sistema.
Rede ou controlador que utilize IO-Link revisão 1.1	✓	A interface de comunicação informada é IO-Link, revisão 1.1; validar também a compatibilidade do mestre e a configuração do dispositivo.
Ponto de medição com conexão G 1/4 rosca interna	✓	A conexão de processo indicada para o sensor é G 1/4 com rosca interna; confirmar dimensões e assentamento no desenho do fabricante.
Medição de pressão relativa dentro da faixa nominal de 0 a 1 bar	✓	A faixa de medição indicada é 0 a 1 bar de pressão relativa.
Medição contínua fora da faixa nominal de 0 a 1 bar	✗	A ficha informa 0 a 1 bar como faixa de medição. Os valores de resistência à pressão e pressão mínima de ruptura são limites de resistência, não faixas de medição.
Instalação em temperatura de operação inferior a -25 °C ou superior a 80 °C	✗	A temperatura de operação informada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico com display IFM PN3097, pressão relativa de 0 a 1 bar, IO-Link e conexão G 1/4 interna

Confirme que a aplicação requer pressão relativa na faixa nominal de 0 a 1 bar e que o fluido é compatível com os materiais molhados indicados.
Verifique no desenho dimensional a geometria da conexão G 1/4 interna e o espaço necessário para o corpo cilíndrico.
Instale o sensor na conexão de processo compatível; aplique o torque de aperto informado de 25 a 35 Nm, observando as instruções do fabricante.
Conecte a alimentação de 18 a 30 V DC para SELV/PELV por meio do conector M12 de codificação A e 4 contatos; valide a pinagem no datasheet.
Configure a saída necessária e confirme que a entrada do controlador corresponde ao sinal selecionado: PNP, 4 a 20 mA, 0 a 10 V ou IO-Link, conforme a aplicação.
Após energizar, aguarde o retardo informado de 0,3 s e verifique a leitura no display e a resposta da saída ou comunicação antes de liberar o processo.

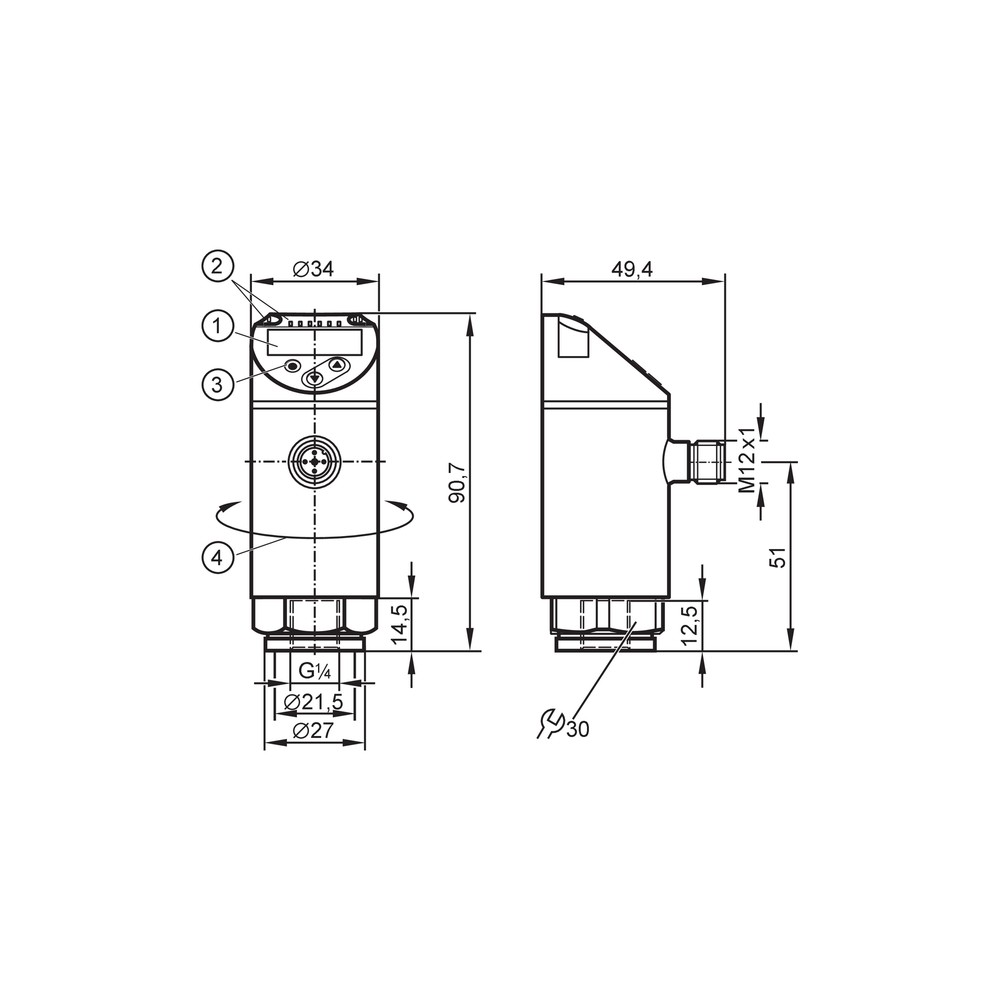

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display não apresenta leitura após a energização.	Alimentação ausente ou fora da faixa especificada, conexão M12 incorreta ou condição de instalação incompatível.	Meça a alimentação no conector e confirme 18 a 30 V DC; inspecione o encaixe M12 e consulte a pinagem no datasheet.
A entrada analógica do controlador não acompanha o valor indicado no sensor.	Configuração do sinal do sensor diferente do tipo de entrada, como 4 a 20 mA conectado a uma entrada de 0 a 10 V, ou o inverso.	Verifique a configuração da saída no sensor e o tipo de entrada do controlador; confirme o sinal no circuito conforme o datasheet.
A saída de comutação não altera o estado esperado.	Ligação ou configuração incompatível com a saída PNP, ou condição de pressão não correspondente ao ajuste do ponto de comutação.	Confirme o esquema de ligação no datasheet, a alimentação, a configuração da saída e a pressão aplicada em relação ao ajuste.
Há leitura instável ou divergente do processo.	Condição de processo fora da faixa nominal, ligação inadequada ou incompatibilidade entre fluido e materiais molhados.	Compare a pressão aplicada com a faixa de 0 a 1 bar, inspecione a montagem e verifique se o fluido é compatível com aço inoxidável 316L, cerâmica Al2O3 e FKM.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PN3097 em português (Datasheet) Desenho dimensional do PN3097 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN3097 e para quem ele serve?

É um sensor eletrônico de pressão relativa com display, destinado a aplicações industriais. Serve a sistemas que precisem medir pressão na faixa de 0 a 1 bar e utilizar uma das saídas ou a comunicação disponíveis.

O PN3097 conversa por IO-Link e também tem saída analógica?

Sim. A ficha informa IO-Link revisão 1.1 e saída analógica configurável para 4 a 20 mA ou 0 a 10 V, além de sinal de comutação. A interface do controlador deve corresponder ao sinal selecionado.

O que acompanha o produto?

A ficha fornecida não informa acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo de fornecimento do item anunciado.

Posso usar este sensor para medir pressão relativa acima de 1 bar?

A faixa nominal de medição informada é de 0 a 1 bar. Os valores de resistência à pressão e pressão de ruptura são limites de resistência e não devem ser tratados como faixa de medição.

Ele serve para uma instalação que não tenha conexão G 1/4 interna?

A conexão de processo informada é G 1/4 com rosca interna, com referência adicional a M6 I nos dados técnicos. Para outra interface mecânica, valide a necessidade e adequação de um adaptador antes da instalação.

O display está apagado; o que devo conferir antes de trocar o sensor?

Confira se a alimentação está entre 18 e 30 V DC e se o conector M12 está corretamente encaixado. Em seguida, valide a ligação pela pinagem indicada no datasheet.

A leitura do controlador não corresponde ao display; o sensor pode estar com defeito?

Antes de substituir, confirme se a saída configurada no sensor corresponde à entrada do controlador: 4 a 20 mA ou 0 a 10 V. Verifique também a ligação e a pressão aplicada dentro da faixa nominal.

Devo comprar o PN3097 ou uma versão com outra faixa?

Escolha o PN3097 quando a faixa necessária estiver entre 0 e 1 bar de pressão relativa e a conexão G 1/4 interna for adequada. Se a faixa ou conexão necessária for diferente, compare os requisitos com a ficha técnica de outra versão.

Que cuidados são importantes na instalação?

Confirme a conexão e as dimensões no desenho dimensional, siga o torque de aperto informado de 25 a 35 Nm e valide a pinagem no datasheet. A alimentação deve estar entre 18 e 30 V DC para SELV/PELV.

O sensor é adequado para qualquer fluido líquido ou gasoso?

A ficha indica fluidos líquidos e gasosos, mas isso não confirma compatibilidade com toda composição química. Verifique o fluido específico em relação aos materiais molhados listados e às condições do processo.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência. (Ref.: tipo de pressão: pressão relativa.)

IO-Link

Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: IO-Link, revisão 1.1.)

PNP

Tipo de projeto elétrico da saída indicado na ficha do sensor. (Ref.: projeto elétrico PNP.)

G 1/4 interna

Especificação da conexão de processo com rosca interna. (Ref.: conexão de processo G 1/4, rosca interna.)

IP65 / IP67

Graus de proteção declarados para o invólucro; a aplicação depende também da montagem e das condições de conexão. (Ref.: grau de proteção IP65 e IP67.)
