Sensor de Pressão IFM PN3094 - Display e IO-Link

Pré-visualizar: PN3094 IFM - Sensor de Pressão com Display IFM Medição Industrial -1 a 10 bar G 1/4 IO-Link

PN3094 IFM - Sensor de Pressão com Display IFM Medição Industrial -1 a 10 bar G 1/4 IO-Link

Imagem meramente ilustrativa

R$ 4.636,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3094
EAN: 4021179282987
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN3094 IFM - Sensor de Pressão com Display IFM Medição Industrial -1 a 10 bar G 1/4 IO-Link"

Destaques do Produto

Faixa de pressão

-1...10 bar

Processo

G 1/4, rosca interna

Saídas

1 digital PNP e 1 analógica; 4...20 mA ou 0...10 V

Comunicação

IO-Link 1.1; modo SIO disponível

Alimentação

18...30 V DC

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão com Display IFM PN3094, -1 a 10 bar, G 1/4, IO-Link

O IFM PN3094 é um sensor eletrônico para medir pressão relativa e vácuo em fluidos líquidos e gasosos em aplicações industriais. Tem display alfanumérico de 4 dígitos, faixa de -1 a 10 bar e conexão de processo G 1/4 com rosca interna. Disponibiliza sinal analógico selecionável entre 4...20 mA e 0...10 V, saída de comutação e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão com display
Faixa de medição	-1...10 bar; -14,5...145 psi; -0,1...1 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	G 1/4, rosca interna
Sinais	Saída analógica 4...20 mA ou 0...10 V; saída de comutação; IO-Link
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Alimentação	18...30 V DC, SELV/PELV
Temperatura de operação	-25...80 °C
Proteção do invólucro	IP65 e IP67
Dimensões e massa	Ø 34 mm; comprimento 90,7 mm; 235,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa e vácuo em fluidos líquidos ou gasosos, em aplicações industriais compatíveis com a faixa de -1...10 bar.
Instalações que usem processo G 1/4 rosca interna e alimentação de 18...30 V DC.
Sistemas que recebam sinal analógico 4...20 mA ou 0...10 V, saída digital PNP ou IO-Link, conforme configuração.

⚠ Considere outro se precisa de:

Não selecionar para medições que excedam a faixa nominal de -1...10 bar; a ficha não estabelece medição operacional acima dessa faixa.
Não conectar diretamente a uma interface de processo diferente de G 1/4 rosca interna sem confirmar adaptador e compatibilidade mecânica.
Não aplicar fora da temperatura de operação indicada de -25...80 °C.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de pressão de fluidos líquidos ou gasosos em sistemas industriais, usando a faixa de -1...10 bar e respeitando a temperatura do fluido de -25...80 °C.
Possibilidade de integração: leitura local pelo display e transmissão analógica a uma entrada compatível de 4...20 mA ou 0...10 V; confirmar configuração e limites elétricos do circuito receptor.
Possibilidade de integração: comunicação com master IO-Link de classe A compatível com IO-Link 1.1 e COM2; a aplicação específica depende da arquitetura de controle.
A ficha declara compatibilidade com fluidos do grupo 2 segundo boas práticas de engenharia; substâncias do grupo de fluidos 1 são indicadas sob encomenda. Confirmar materiais molhados e condições do processo.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão com Display IFM PN3094, -1 a 10 bar, G 1/4, IO-Link, verifique estes pontos:

Escolha o PN3094 quando

A aplicação exigir medição de pressão relativa ou vácuo dentro de -1...10 bar, processo G 1/4 interno, alimentação 18...30 V DC e disponibilidade de saída analógica, saída de comutação e IO-Link.

Avalie outro sensor quando

A pressão ou a temperatura do fluido ficar fora dos limites declarados, ou quando a conexão de processo exigida não for G 1/4 interna. Para outros requisitos de sinal, consulte a documentação do fabricante antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Modelo	PN3094	Código de identificação do produto.
Tipo de produto	Sensor eletrônico de pressão com display	Descrição do fabricante.
Aplicação declarada	Aplicações industriais	Uso indicado na ficha.
Substâncias	Fluidos líquidos e gasosos	Meios declarados para medição.
Tipo de pressão	Pressão relativa; vácuo	Tipos de pressão especificados.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para a classificação de fluidos.

Faixa de medição e limites de pressão
Alcance de medição	-1...10 bar / -14,5...145 psi / -0,1...1 MPa	Faixa nominal de medição.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de vácuo informado.
Resistência à pressão	75 bar / 1087 psi / 7,5 MPa	Resistência à pressão declarada; não confundir com a faixa nominal de medição.
Pressão de ruptura mínima	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura informado pelo fabricante.
Proteção contra sobrecarga	Sim	Recurso declarado; não amplia a faixa nominal de medição.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos declarada.

Conexões e construção mecânica
Conexão de processo	G 1/4 rosca interna; M6 I	Conexão descrita na ficha; conferir desenho dimensional para a interface.
Invólucro	Cilíndrico	Forma construtiva informada.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões externas declaradas.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); Al2O3 (cerâmica); FKM	Materiais molhados declarados.
Materiais do produto	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais indicados na ficha.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento conforme descrição da ficha.
Torque	25...35 Nm	Faixa de torque declarada para montagem.
Massa	235,5 g	Valor de massa informado no dataset.

Dados elétricos
Tensão de operação	18...30 V DC, para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite informado.
Classe de proteção elétrica	III	Classificação declarada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo e quantidade de contatos da conexão elétrica.
Proteção contra inversão de polaridade	Sim	Recurso declarado.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas no dataset.

Entradas, saídas e sinais
Função elétrica	PNP	Tipo de saída de comutação.
Saídas totais	2: uma digital e uma analógica	Quantidade declarada de saídas.
Quantidade de saídas digitais	1	Saída digital declarada.
Quantidade de saídas analógicas	1	Saída analógica declarada.
Sinal de comutação	Abertura/fechamento, parametrizável	Função ajustável conforme a configuração.
Saída analógica de corrente	4...20 mA; 0 bar = 4 mA; 10 bar = 20 mA	Escala de corrente declarada.
Saída analógica de tensão	0...10 V; 0 bar = 0 V; 10 bar = 10 V	Escala de tensão declarada.
Carga máxima	500 Ω	Carga máxima declarada para a saída analógica.
Resistência mínima de carga	2000 Ω	Valor informado para a saída de tensão.
Queda de tensão máxima da saída de comutação DC	2,5 V	Limite especificado para a saída digital.
Corrente máxima constante da saída de comutação DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites de corrente declarados conforme a temperatura.
Frequência de comutação DC	< 170 Hz	Limite de frequência especificado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção declarado.
Tempo de retardo programável dS, dr	0...50 s	Faixa de ajuste para atraso de comutação/desligamento.

Precisão, estabilidade e ajustes
Desvio de histerese	< ±0,25 % de duração	Desvio declarado.
Estabilidade ao longo do tempo	< ±0,05 % de duração por 6 meses	Período de referência indicado.
Coeficiente de temperatura da amplitude	< ±0,2 % de duração / 10 K, entre -25...80 °C	Variação declarada conforme temperatura.
Coeficiente de temperatura do ponto zero	< ±0,2 % de duração / 10 K, entre -25...80 °C	Variação declarada conforme temperatura.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Opções de parametrização indicadas.
Amortecimento da saída analógica dAA	0...4 s	Faixa de ajuste declarada.
Amortecimento do valor de processo dAP	0...4 s	Faixa de ajuste declarada.

Tempos de reação e ciclos de processo
Tempo de resposta	< 3 ms	Valor declarado no dataset.
Tempo de subida máximo da saída analógica	3 ms	Limite informado para a saída analógica.
Retardo de prontidão	< 0,3 s	Tempo indicado até o sensor estar pronto.
Tempo mínimo do ciclo de processo CMPT = 2	2,3 ms	Condição associada ao modo CMPT 2.
Tempo mínimo do ciclo de processo CMPT = 3	3 ms	Condição associada ao modo CMPT 3.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital declarada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão relacionado à comunicação IO-Link.
Tipo de transferência	COM2, 38,4 kBaud	Taxa de transferência declarada.
Classe de master port exigida	A	Classe de porta requerida para conexão IO-Link.
Modo SIO	Sim	Operação em modo de entrada/saída padrão disponível.
Dados de processo binários	1	Quantidade informada.
Dados de processo analógicos	1	Quantidade informada.
Resolução IO-Link de pressão, CMPT = 2	0,01 bar / 0,001 MPa	Resolução declarada para CMPT 2.
Resolução IO-Link de pressão, CMPT = 3	0,005 bar / 0,0005 MPa	Resolução declarada para CMPT 3.
DeviceID suportado, Factory setting / CMPT = 2	431	Identificador declarado para configuração de fábrica/CMPT 2.
DeviceID suportado, Status_B High Resolution / CMPT = 3	615	Identificador declarado para Status_B alta resolução/CMPT 3.
Watchdog integrado	Sim	Recurso declarado.

Display e indicadores
Valores de medição exibidos	Display alfanumérico vermelho/verde de 4 dígitos	Formato de leitura local declarado.
Unidades do display	bar, psi, MPa; 3 LEDs verdes	Unidades e indicadores declarados.
Indicador de estado de comutação	1 LED amarelo	Indicador de estado declarado.
Invólucro giratório	345°	Orientação ajustável declarada na descrição do produto.

Condições ambientais e proteção
Temperatura ambiente/operação	-25...80 °C	Faixa de operação declarada.
Temperatura do fluido	-25...80 °C	Faixa declarada para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento especificada.
Grau de proteção	IP65; IP67	Classificações declaradas; observar condições de instalação e conexão.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição declarados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio e faixa de frequência declarados.
Certificado UL	J004	Identificação listada no dataset.
MTTF	226 anos	Valor informado no dataset; não representa garantia ou vida útil assegurada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9, taxa COM2 de 38,4 kBaud; classe de master port A exigida.

• Modo SIO disponível; saída de comutação PNP.

• Saída analógica configurável como corrente 4...20 mA ou tensão 0...10 V.

Conexões

Elétrica 1 conexão M12 codificação A, 4 contatos dourados. Alimentação 18...30 V DC para SELV/PELV. Função elétrica PNP; uma saída digital e uma saída analógica. Verificar o esquema de ligação do fabricante para atribuição dos pinos.

Processo G 1/4 rosca interna; a ficha também informa M6 I. Confirmar a interface de processo da instalação e consultar o desenho dimensional do fabricante antes da montagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada analógica configurada para 4...20 mA, com carga dentro dos limites declarados.	✓	A saída fornece 4...20 mA, com 0 bar = 4 mA e 10 bar = 20 mA; carga máxima informada de 500 Ω.
Entrada analógica configurada para 0...10 V.	✓	A saída de tensão fornece 0...10 V, com 0 bar = 0 V e 10 bar = 10 V.
Master IO-Link com porta classe A e suporte a IO-Link 1.1/COM2.	✓	A ficha declara IO-Link 1.1, COM2 a 38,4 kBaud e classe de master port A exigida.
Processo com conexão G 1/4 rosca interna e pressão dentro da faixa de medição.	✓	A conexão e a faixa são as declaradas para o produto; conferir também compatibilidade do fluido com os materiais molhados indicados.
Aplicação que exige pressão medida fora de -1...10 bar.	✗	A condição excede a faixa de medição informada para o PN3094.
Alimentação diferente de 18...30 V DC.	✗	A tensão de operação especificada é 18...30 V DC para SELV/PELV.

INSTALAÇÃO

Como instalar o Sensor de Pressão com Display IFM PN3094, -1 a 10 bar, G 1/4, IO-Link

Confirme que a faixa de pressão, a temperatura do fluido e os materiais molhados são adequados ao processo.
Verifique que a conexão do sistema corresponde à G 1/4 rosca interna e consulte o desenho dimensional antes de instalar.
Monte o sensor sem exceder o torque indicado de 25...35 Nm.
Conecte o M12 codificação A usando o esquema de ligação do fabricante; confirme alimentação de 18...30 V DC e atribuição dos pinos.
Configure o modo de saída desejado: 4...20 mA, 0...10 V, saída de comutação ou IO-Link, conforme a interface do sistema.
Após a montagem, confira a vedação, a leitura no display e a resposta da saída com uma condição de pressão conhecida.

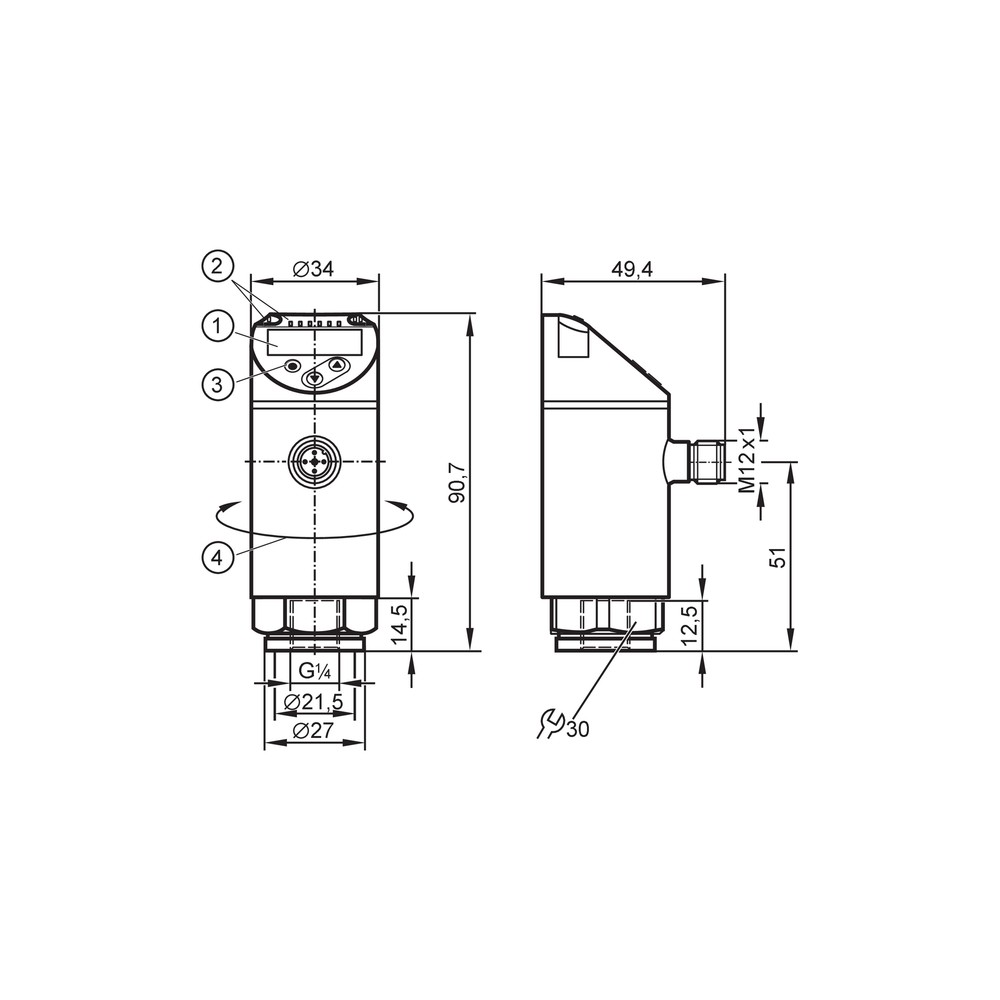

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display permanece apagado.	Alimentação ausente, fora da faixa especificada ou ligação elétrica incorreta.	Meça a alimentação nos terminais e confirme 18...30 V DC; confira conexão M12 e esquema elétrico do fabricante.
A leitura de pressão não corresponde à referência do processo.	Pressão fora da faixa nominal, unidade do display diferente da esperada ou conexão de processo inadequada.	Compare a pressão com um instrumento de referência, verifique a unidade configurada e confira a montagem na conexão G 1/4.
A saída de corrente ou tensão não acompanha a leitura.	Tipo de saída configurado diferente do esperado, circuito receptor incompatível ou ligação incorreta.	Confirme se a saída foi configurada para 4...20 mA ou 0...10 V e verifique carga e fiação conforme a ficha e o esquema do fabricante.
O controlador não reconhece o sensor por IO-Link.	Porta master incompatível com classe A, configuração de comunicação incorreta ou ligação inadequada.	Confirme suporte do master a IO-Link 1.1, classe A e COM2 a 38,4 kBaud; inspecione o cabo e a configuração da porta.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PN3094 (PT-BR) (Datasheet) Desenho dimensional IFM PN3094 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN3094 e para que tipo de sistema ele serve?

É um sensor eletrônico com display para medir pressão relativa e vácuo em fluidos líquidos e gasosos em aplicações industriais. A ficha declara faixa de -1...10 bar e saída analógica, saída de comutação e IO-Link.

O que acompanha o sensor na embalagem?

A ficha do anúncio não especifica acessórios ou conteúdo adicional da embalagem. Consulte o fornecedor para confirmar o conteúdo fornecido.

O PN3094 pode ser ligado a um master IO-Link comum?

Pode ser conectado a um master compatível com IO-Link 1.1, COM2 a 38,4 kBaud e porta classe A. Também oferece modo SIO.

Posso instalar o PN3094 em uma conexão diferente de G 1/4?

A conexão de processo informada é G 1/4 rosca interna. Para outra interface, confirme a compatibilidade mecânica e qualquer adaptador necessário antes da instalação.

Esse sensor serve para medir acima de 10 bar?

A faixa de medição especificada termina em 10 bar, portanto não é indicado selecionar o produto para medir valores acima dessa faixa. A resistência à pressão informada não altera a faixa nominal de medição.

Posso usar o PN3094 com alimentação de 24 V AC?

A ficha especifica alimentação de 18...30 V DC para SELV/PELV. Não há suporte documentado para alimentação em corrente alternada.

O display acende, mas o valor não bate com o manômetro; o que verifico antes de trocar?

Confira a unidade selecionada no display, a faixa de pressão aplicada e se a conexão está montada corretamente. Compare também a leitura com uma referência adequada dentro da faixa nominal do sensor.

A saída analógica fica fixa; como descubro se o sensor está com defeito?

Verifique primeiro se a saída foi configurada para corrente ou tensão e se o circuito receptor aceita esse sinal. Confira também a fiação e a carga conectada antes de substituir o sensor.

É melhor comprar o PN3094 ou um sensor sem IO-Link?

Escolha o PN3094 quando precisar de display, sinais analógicos configuráveis, saída de comutação e comunicação IO-Link no mesmo sensor. Se o sistema exigir uma conexão de processo ou faixa diferente, selecione uma versão que corresponda a esses requisitos.

Como devo instalar e orientar o sensor?

Use a conexão G 1/4 indicada e respeite o torque declarado de 25...35 Nm. O invólucro pode ser girado em 345° para orientação; consulte o desenho dimensional e o esquema elétrico do fabricante durante a instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface digital ponto a ponto para comunicação e parametrização do sensor com um master compatível. (Ref.: IO-Link 1.1; IEC 61131-9)

COM2

Taxa de transferência de comunicação IO-Link indicada para o dispositivo. (Ref.: 38,4 kBaud)

PNP

Tipo de saída de comutação que fornece sinal positivo conforme a configuração elétrica do circuito. (Ref.: função elétrica PNP)

SELV/PELV

Classificações de circuitos de alimentação de baixa tensão mencionadas para a operação do sensor. (Ref.: 18...30 V DC)

G 1/4 rosca interna

Interface mecânica de processo especificada para montagem do sensor. (Ref.: conexão de processo G 1/4)

Ligações relacionadas com "PN3094 IFM - Sensor de Pressão com Display IFM Medição Industrial -1 a 10 bar G 1/4 IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN3094 IFM - Sensor de Pressão com Display IFM Medição Industrial -1 a 10 bar G 1/4 IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
