Sensor de Pressão IFM PN3092 - Display e IO-Link

Pré-visualizar: PN3092 IFM - Sensor de Pressão com Display Aplicações Industriais 0-100 bar IO-Link

PN3092 IFM - Sensor de Pressão com Display Aplicações Industriais 0-100 bar IO-Link

Imagem meramente ilustrativa

R$ 4.636,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN3092
EAN: 4021179282963
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN3092 IFM - Sensor de Pressão com Display Aplicações Industriais 0-100 bar IO-Link"

Destaques do Produto

Faixa de pressão

0...100 bar

Tipo de medição

Pressão relativa

Conexão de processo

G 1/4 rosca interna

Sinal de saída

Comutação PNP, 4...20 mA, 0...10 V e IO-Link

Alimentação

18...30 V DC

Conexão elétrica

1 x M12, codificação A, 4 contatos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão com Display IFM PN3092, 0...100 bar, IO-Link

O IFM PN3092 é um sensor eletrônico de pressão relativa com display, destinado à medição de pressão em aplicações industriais. Possui faixa de 0...100 bar, conexão de processo G 1/4 com rosca interna e saídas configuráveis de comutação, analógica e IO-Link. A alimentação especificada é de 18...30 V DC, e o invólucro tem grau de proteção IP 65 e IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...100 bar; 0...1450 psi; 0...10 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	G 1/4, rosca interna M6 I
Saídas	1 saída digital PNP e 1 saída analógica; sinais configuráveis
Sinais analógicos	4...20 mA ou 0...10 V
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Alimentação	18...30 V DC, SELV/PELV
Temperatura do fluido e ambiente	-25...80 °C
Grau de proteção	IP 65; IP 67
Conexão elétrica e dimensões	1 x M12, codificação A, 4 contatos; Ø 34 x 90,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais, dentro da faixa de 0...100 bar e da temperatura de fluido indicada.
Instalações com conexão de processo G 1/4 de rosca interna e alimentação de 18...30 V DC.
Sistemas que utilizem saída de comutação PNP, saída analógica 4...20 mA ou 0...10 V, ou comunicação IO-Link, conforme a configuração necessária.

⚠ Considere outro se precisa de:

Não selecionar para pressões de processo acima da faixa de medição de 0...100 bar como faixa normal de medição.
Não selecionar quando a conexão de processo exigida não for compatível com G 1/4 de rosca interna; a compatibilidade mecânica deve ser verificada antes da montagem.
Não selecionar para medições de pressão absoluta ou diferencial: o tipo informado para este modelo é pressão relativa.
Não operar fora das condições informadas de alimentação e temperatura; consultar o datasheet para avaliar requisitos não descritos na ficha.

APLICAÇÕES E USO

Aplicação declarada: medição de pressão em aplicações industriais com fluidos líquidos, dentro da faixa de medição e das temperaturas especificadas pelo fabricante.
Possibilidade de integração em sistemas de automação com leitura analógica 4...20 mA ou 0...10 V; essa aplicação depende da entrada do controlador e da configuração do sensor.
Possibilidade de integração por IO-Link em master com porta classe A e suporte à revisão 1.1; confirmar a parametrização e a configuração da rede.
A conexão e os materiais molhados devem ser compatíveis com o ponto de processo e o fluido. A ficha não identifica compatibilidade química específica com fluidos particulares.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão com Display IFM PN3092, 0...100 bar, IO-Link, verifique estes pontos:

Escolha o PN3092 quando

A aplicação exigir medição de pressão relativa até 100 bar, display local, conexão G 1/4 de rosca interna e pelo menos uma das opções de saída indicadas: PNP, 4...20 mA, 0...10 V ou IO-Link.

Avalie outro sensor quando

O processo exigir faixa de medição diferente, pressão absoluta ou diferencial, conexão mecânica distinta, alimentação fora de 18...30 V DC ou temperatura do fluido fora de -25...80 °C. Confirme os requisitos específicos no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Produto	Sensor de pressão eletrônico com display	Tipo de produto informado na ficha.
Modelo	PN3092	Referência do fabricante e SKU.
Marca	IFM / ifm electronic	Fabricante indicado nos dados do produto.
Aplicação	Aplicações industriais	Aplicação declarada na ficha.
Substâncias	Fluidos líquidos	Tipo de fluido informado; confirmar compatibilidade química.
GTIN	4021179282963	Identificador comercial do produto.
NCM	9026.20.90	Classificação fiscal informada na ficha.

Medição e pressão
Alcance de medição	0...100 bar / 0...1450 psi / 0...10 MPa	Faixa nominal de medição.
Tipo de pressão	Pressão relativa	Referência de medição informada pelo fabricante.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição descrita na ficha.
Resistência à pressão	300 bar / 4350 psi / 30 MPa	Valor de resistência à pressão informado; não representa faixa normal de medição.
Pressão mínima de ruptura	650 bar / 9400 psi / 65 MPa	Valor de pressão de ruptura mínimo declarado; não utilizar como condição operacional.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência ao vácuo informado na ficha.
Proteção contra sobrecarga	Sim	Recurso indicado pelo fabricante; observar os limites de pressão especificados.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC (para SELV/PELV)	Faixa de alimentação especificada.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Consumo de corrente	< 35 mA	Consumo informado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e tensão de ensaio informados.
Compatibilidade eletromagnética	DIN EN 61000-6-2 / DIN EN 61000-6-3	Normas de referência declaradas na ficha.

Entradas e saídas
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Função elétrica da saída	PNP	Tipo de saída de comutação informado.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Opções declaradas; selecionar/configurar de acordo com o sistema de controle.
Corrente da saída analógica	4...20 mA	Sinal analógico de corrente informado.
Tensão da saída analógica	0...10 V	Sinal analógico de tensão informado.
Corrente constante máxima da saída de comutação DC	150 mA; 200 mA até 60 °C; 250 mA até 40 °C	Limites condicionados à temperatura conforme a ficha.
Queda de tensão máxima da saída de comutação DC	2,5 V	Valor máximo especificado.
Frequência de comutação DC	< 170 Hz	Limite de frequência informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção descrito na ficha.
Carga máxima	500 Ω	Carga máxima indicada nos dados importados.
Resistência de carga mínima	2000 Ω	Valor mínimo informado; observar a saída/configuração aplicável no datasheet.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital indicada para comunicação com master compatível.
Revisão IO-Link	1.1	Versão informada na ficha.
Modo SIO	Sim	Modo de operação indicado.
Padrão SDCI	IEC 61131-9	Norma de comunicação indicada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa/modo de transferência especificados.
Classe de master port exigida	A	Requisito da porta do master IO-Link.
Conexão elétrica	1 x M12, codificação A; 4 contatos dourados	Conector e contatos informados pelo fabricante.

Conexões de processo e montagem
Conexão de processo	G 1/4 rosca interna M6 I	Especificação mecânica informada; conferir a rosca correspondente na instalação.
Torque máximo de aperto	25...35 Nm	Faixa de torque indicada na ficha; aplicar conforme instruções do fabricante.
Elemento de estrangulamento	Não disponível (instalação posterior)	Condição declarada para o elemento de estrangulamento.

Tempos e ciclos
Retardo de prontidão	< 0,3 s	Tempo máximo informado para prontidão.
Ciclos de pressão mínimos	100 milhões	Número de ciclos mínimo declarado pelo fabricante.
MTTF	225 anos	Valor declarado no conjunto de dados; não equivale a prazo de garantia ou vida útil assegurada.
Watchdog integrado	Sim	Recurso indicado na ficha.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25...80 °C	Faixa de temperatura do fluido especificada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar as condições de instalação e conexão do fabricante.
Resistência a choques	DIN EN 60068-2-27 (50 g, 11 ms)	Condição de ensaio informada.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 10...2000 Hz)	Condição de ensaio informada.
Número de aprovação UL	J005	Identificador de aprovação informado na ficha.

Materiais e partes em contato com o fluido
Materiais de construção	Aço inoxidável 316L, PBT, PC; também identificados como 1.4404, PBT+PC-GF30, PBT-GF20 e PC	Materiais listados para o produto; a ficha também especifica separadamente os materiais molhados.
Materiais em contato com o fluido	1.4404 (aço inoxidável / 316L), Al2O3 (cerâmica), FKM	Materiais molhados; verificar compatibilidade química com o fluido do processo.
Característica dos contatos	Contatos banhados a ouro	Característica elétrica indicada na ficha.

Dados mecânicos
Invólucro	Cilíndrico	Formato indicado nos dados do produto.
Dimensões	Ø 34 mm x comprimento 90,7 mm	Dimensões informadas; consultar desenho dimensional para montagem.
Peso	275,8 g	Peso indicado no conjunto de dados.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud); classe A de master port exigida.

• Modo SIO disponível.

• Saída analógica configurável: 4...20 mA ou 0...10 V.

• Saída de comutação digital PNP.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos; alimentação de 18...30 V DC para SELV/PELV. A ficha informa saída digital PNP, saída analógica e IO-Link; confirmar pinagem e configuração no datasheet antes da ligação.

Processo G 1/4, rosca interna M6 I. Verificar correspondência mecânica com a conexão do ponto de medição antes da instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
PLC ou mestre IO-Link com porta classe A e comunicação compatível com IO-Link 1.1	✓	A ficha informa IO-Link revisão 1.1, padrão IEC 61131-9 e exigência de master port classe A.
Entrada analógica preparada para sinal 4...20 mA	✓	A corrente de saída analógica é especificada como 4...20 mA; verificar configuração e carga admissível no datasheet.
Entrada analógica preparada para sinal 0...10 V	✓	A tensão de saída analógica é especificada como 0...10 V; verificar configuração e requisitos da entrada receptora.
Entrada digital compatível com saída PNP	✓	A função elétrica informada é PNP. A saída de comutação DC tem corrente constante máxima especificada de 150 mA, com valores condicionais maiores conforme temperatura indicados no datasheet.
Conexão de processo diferente de G 1/4 rosca interna	✗	A ficha especifica conexão de processo G 1/4 rosca interna M6 I; outra rosca ou geometria não está confirmada.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão informado para o PN3092 é pressão relativa.
Alimentação fora de 18...30 V DC	✗	A faixa de tensão de operação especificada é 18...30 V DC.
Fluido líquido dentro das condições térmicas informadas	✓	A ficha identifica fluidos líquidos e temperatura do fluido de -25...80 °C; verificar também a compatibilidade química dos materiais molhados com o fluido.

INSTALAÇÃO

Como instalar o Sensor de Pressão com Display IFM PN3092, 0...100 bar, IO-Link

Confirme que a faixa de pressão, o tipo de pressão relativa, a temperatura e o fluido do processo atendem aos requisitos da aplicação.
Verifique se a conexão do ponto de medição corresponde à rosca interna G 1/4 M6 I do sensor.
Instale o sensor respeitando o torque de aperto especificado de 25...35 Nm e as instruções do fabricante.
Conecte o sensor por M12 codificação A, 4 contatos, observando a pinagem do datasheet e a alimentação de 18...30 V DC para SELV/PELV.
Selecione e configure a forma de comunicação ou saída necessária: PNP, 4...20 mA, 0...10 V, IO-Link ou modo SIO, conforme o sistema receptor.
Após energizar, verifique a indicação no display, a leitura do controlador e a ausência de vazamentos ou alarmes; use o datasheet para parâmetros e detalhes de comissionamento.

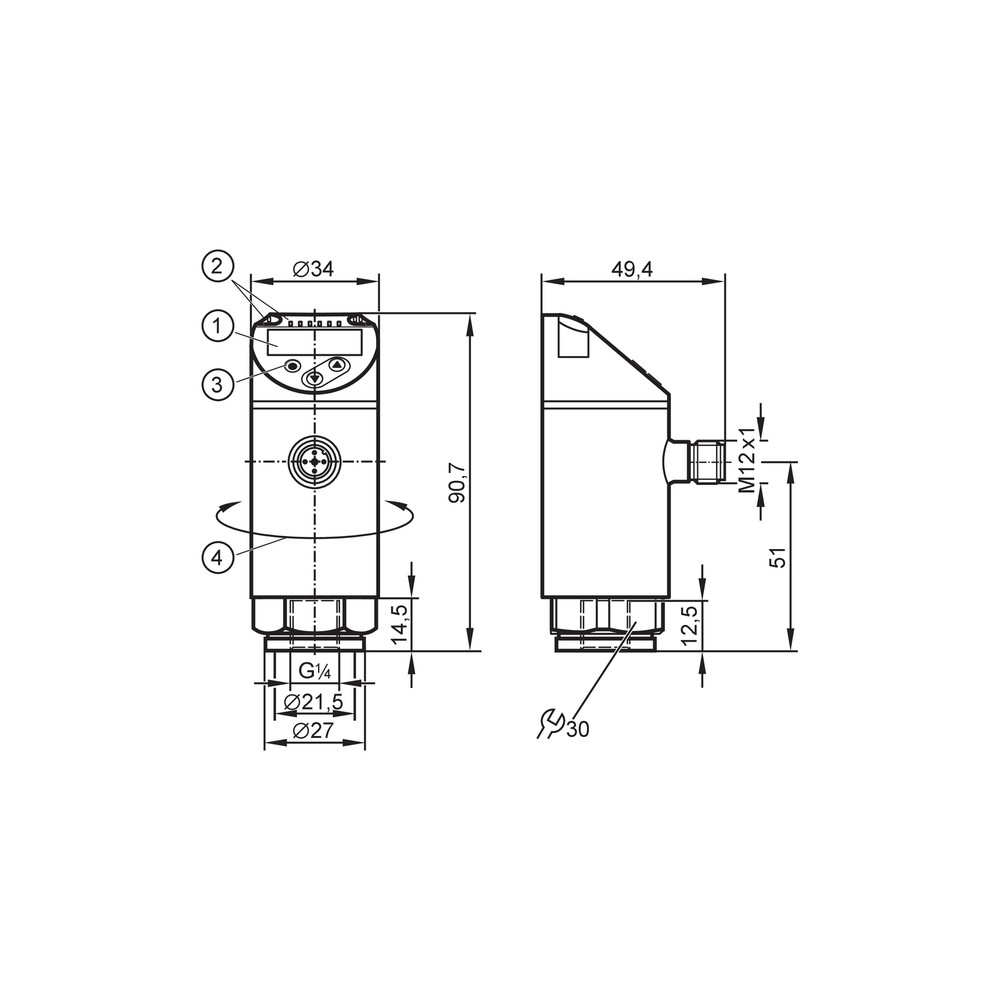

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação ausente ou fora da faixa, conexão M12 incorreta ou incompatibilidade entre o tipo de saída e a entrada do controlador.	Meça a alimentação e confirme 18...30 V DC; confira a conexão e a pinagem no datasheet e valide se a entrada aceita o sinal PNP, 4...20 mA, 0...10 V ou IO-Link selecionado.
A leitura de pressão não corresponde ao valor esperado.	Tipo de referência de pressão ou faixa de medição incompatível com o processo, configuração de saída inadequada ou instalação com ligação mecânica incorreta.	Confirme que a aplicação requer pressão relativa e está na faixa de 0...100 bar; verifique a configuração do sinal e a montagem da conexão de processo.
A comunicação IO-Link não é estabelecida.	Master incompatível com a revisão ou classe de porta exigida, ligação incorreta ou interface configurada para outro modo.	Confirme suporte a IO-Link 1.1, porta classe A, conexão M12 e parâmetros de comunicação indicados no datasheet; verifique se o modo SIO está selecionado quando aplicável.
Há vazamento ou instabilidade após a montagem.	Conexão de processo não correspondente, torque fora da especificação ou incompatibilidade dos materiais molhados com o fluido.	Inspecione a interface G 1/4, confira o torque de 25...35 Nm e compare o fluido com os materiais 1.4404/316L, Al2O3 e FKM; consulte o fabricante para compatibilidade química específica.

DOCUMENTAÇÃO TÉCNICA

Datasheet PN3092 em português (Datasheet) Desenho dimensional PN3092 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN3092 e para quem ele serve?

É um sensor eletrônico de pressão relativa com display para aplicações industriais. Atende sistemas que necessitam de medição até 100 bar e de saídas de comutação, analógica ou IO-Link.

Quais sinais e conexão elétrica ele oferece?

A ficha informa saída digital PNP, saída analógica configurável para 4...20 mA ou 0...10 V e IO-Link. A conexão elétrica é 1 x M12 codificação A, com 4 contatos.

O PN3092 serve para pressão absoluta ou diferencial?

Não: o tipo de pressão informado para este modelo é pressão relativa. Para pressão absoluta ou diferencial, selecione um modelo cuja ficha especifique esse tipo de medição.

Posso usar este sensor com uma conexão de processo diferente de G 1/4?

A conexão especificada é G 1/4 com rosca interna M6 I. A ficha não confirma compatibilidade com outras roscas; verifique a interface mecânica antes de comprar ou instalar.

O display acende, mas o CLP não recebe leitura; o que devo conferir?

Verifique se a saída configurada corresponde à entrada do CLP e se a alimentação está entre 18...30 V DC. Confira também a ligação M12 e a pinagem no datasheet antes de substituir o sensor.

A leitura fica instável ou aparece um valor inesperado; preciso trocar o sensor?

Não necessariamente: primeiro confirme a referência de pressão relativa, a faixa do processo e a configuração da saída. Verifique também a conexão de processo e a compatibilidade do fluido com os materiais molhados.

Este produto é vendido como kit ou com cabo e acessórios?

A ficha informa uma peça por embalagem, mas não lista cabos ou outros acessórios inclusos. Confirme os itens fornecidos e adquira separadamente qualquer conexão elétrica necessária que não esteja declarada.

Como escolher entre a saída analógica e IO-Link neste modelo?

Escolha 4...20 mA ou 0...10 V quando a entrada do controlador for compatível com esse sinal; escolha IO-Link quando houver master compatível com revisão 1.1 e porta classe A. A disponibilidade e a configuração devem ser validadas no datasheet.

Que cuidados devo ter na instalação mecânica?

Confirme a rosca G 1/4 interna M6 I e aplique o torque indicado de 25...35 Nm. Verifique também faixa de pressão, temperatura do fluido e compatibilidade química dos materiais em contato.

O que devo conferir se o master IO-Link não detectar o sensor?

Confira se a porta do master é classe A e se suporta IO-Link 1.1, além da alimentação e da ligação M12. A ficha não fornece um endereço de IODD; consulte a documentação do fabricante para parametrização.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; é o tipo de pressão especificado para o PN3092.

IO-Link

Interface de comunicação digital para conexão do sensor a um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

PNP

Tipo de função elétrica da saída de comutação informado para o sensor.

G 1/4 rosca interna

Conexão mecânica de processo especificada para instalação do sensor. (Ref.: conexão de processo G 1/4, rosca interna M6 I)

IP 65 / IP 67

Graus de proteção declarados para o invólucro, sujeitos às condições de montagem e conexão indicadas pelo fabricante. (Ref.: grau de proteção IP 65; IP 67)
