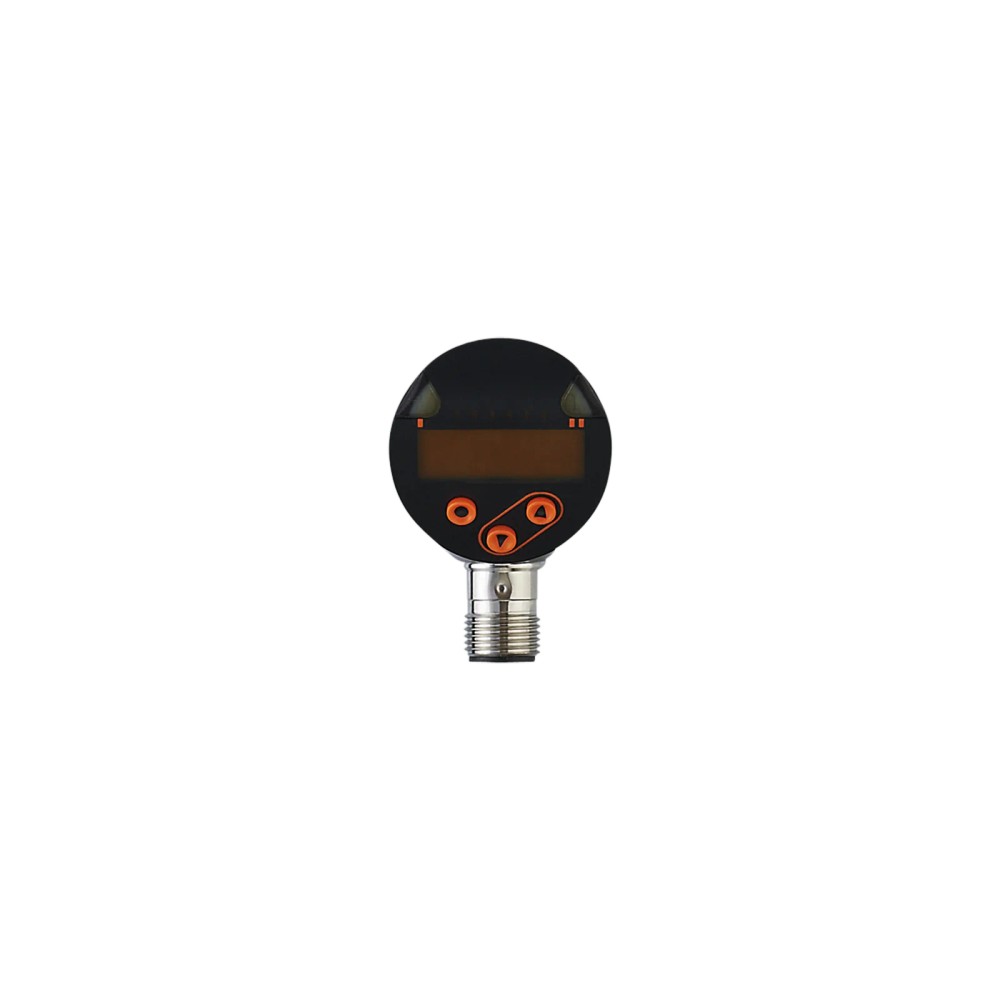

Imagem meramente ilustrativa

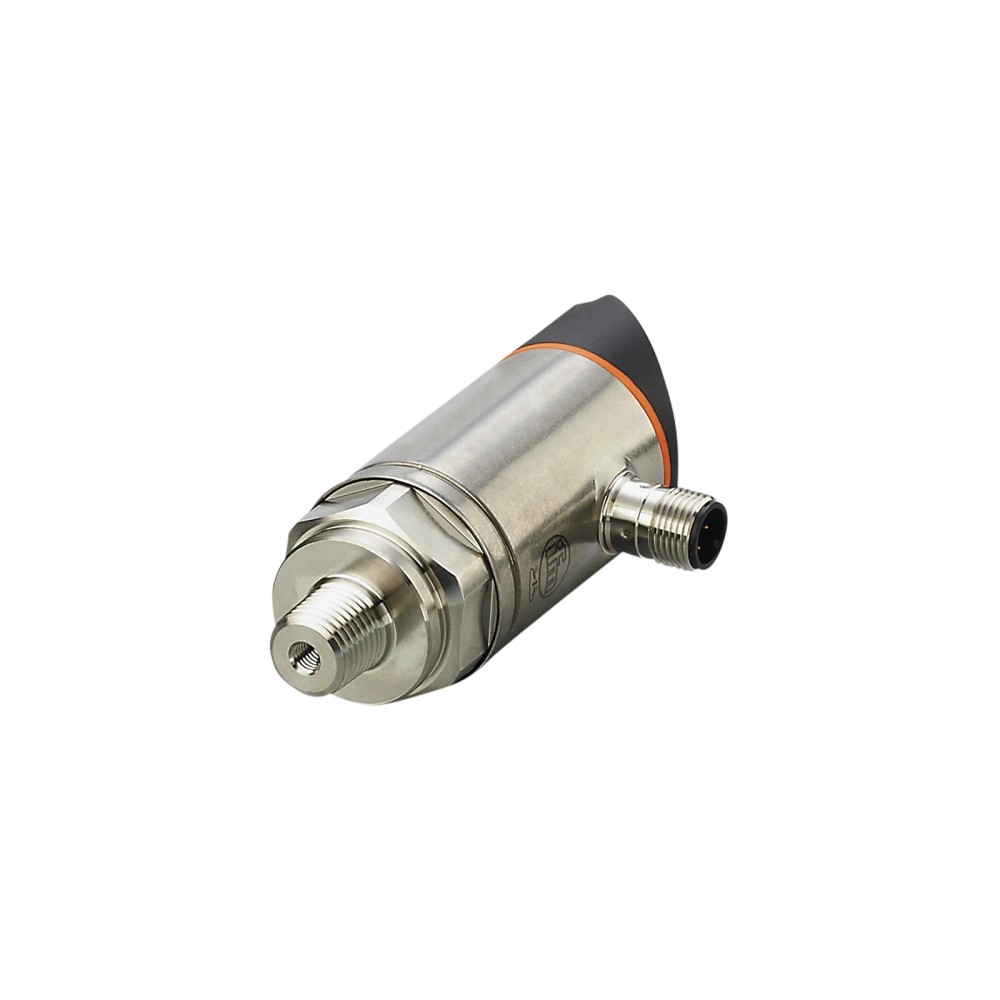

Imagem meramente ilustrativa

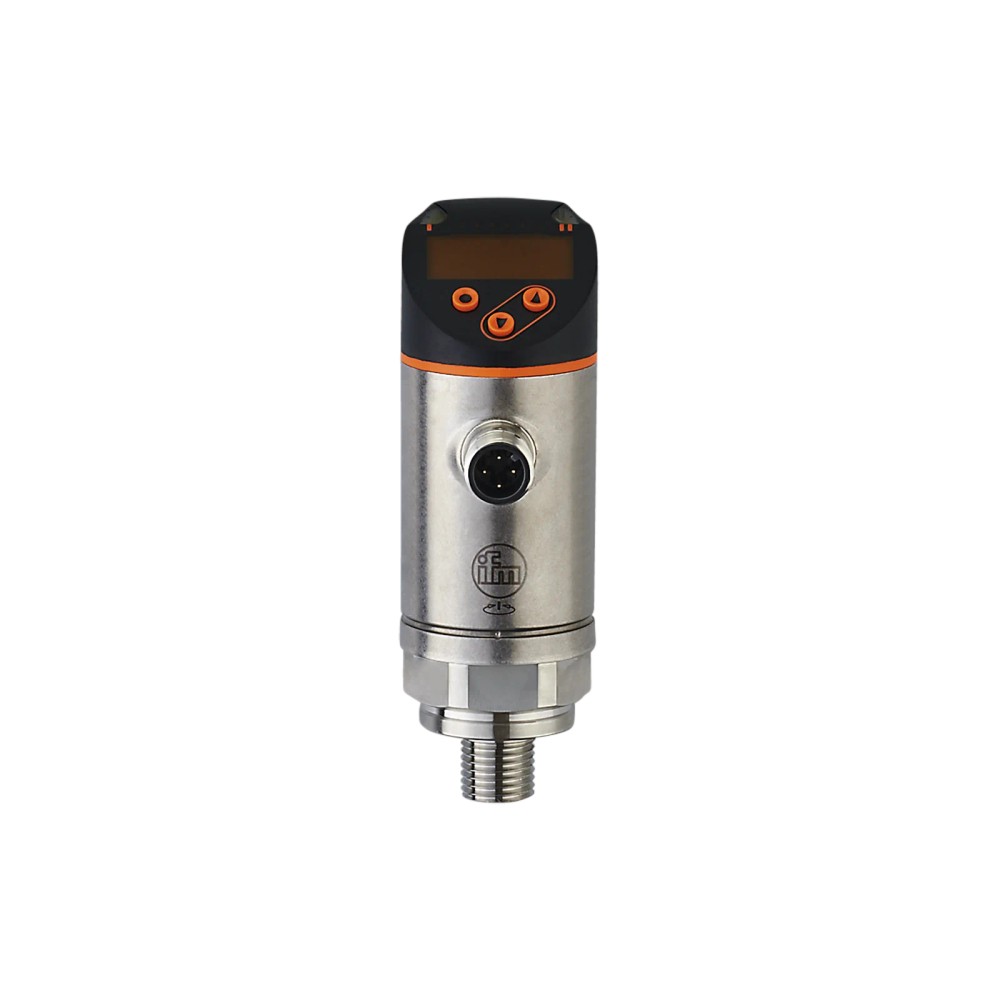

Imagem meramente ilustrativa

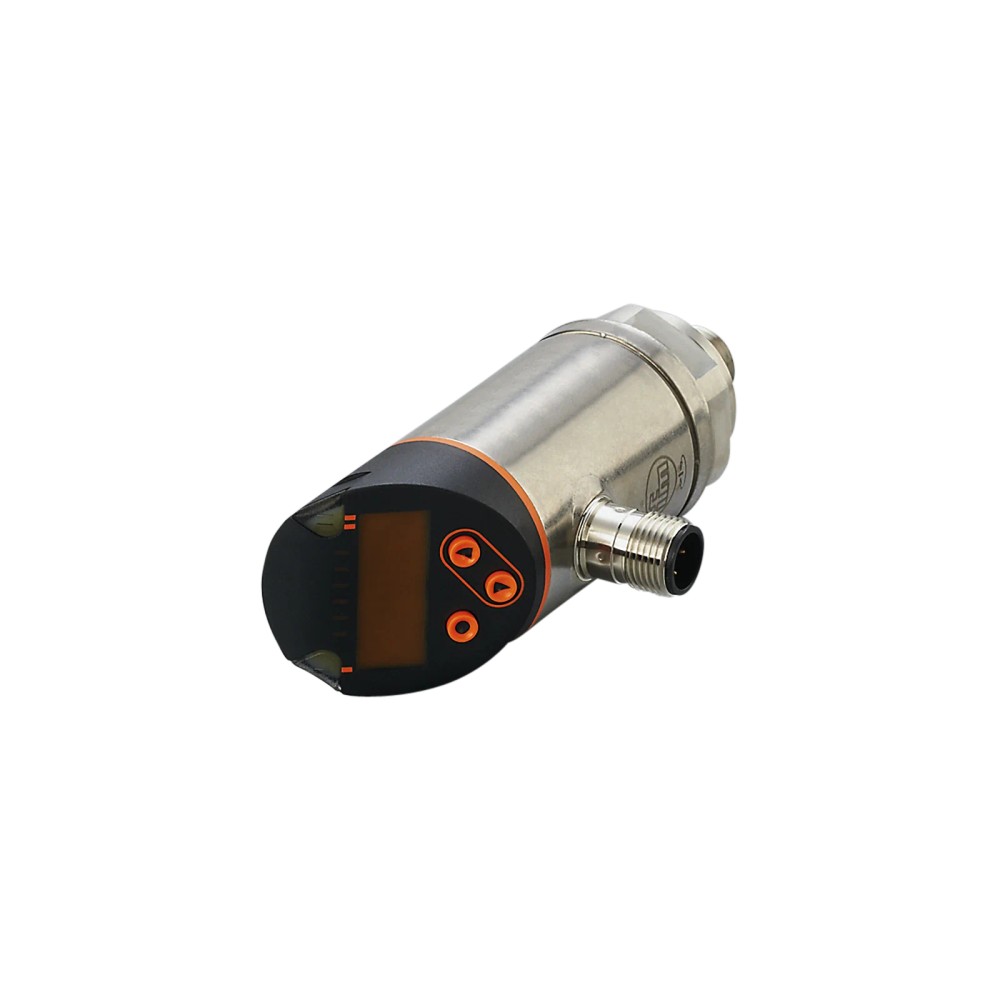

Imagem meramente ilustrativa

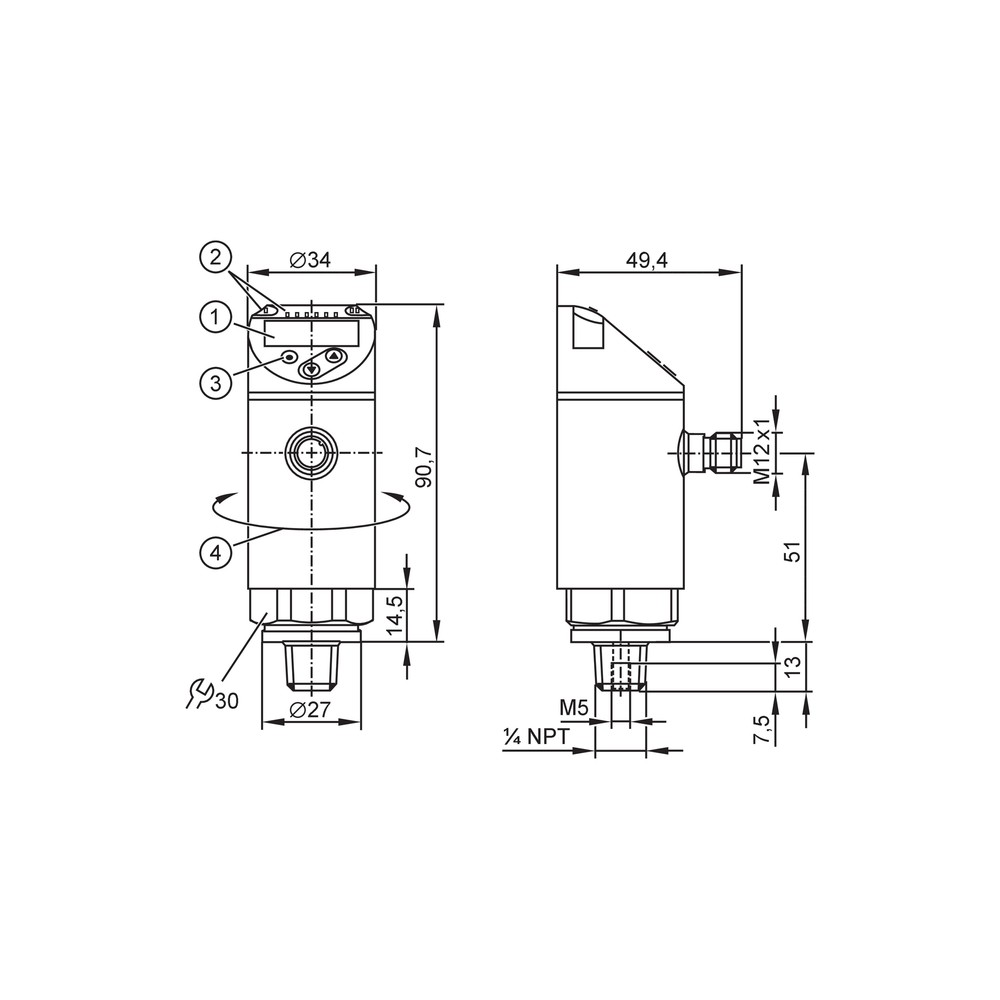

Imagem meramente ilustrativa
- Referência do fabricante: PN2699
- EAN: 4021179292597
- NCM do produto: 90262090
Destaques do Produto
Faixa de Medição
-1 a...mais
Saiba mais sobre: "PN2699 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar IO-Link"
Destaques do Produto
Faixa de Medição
-1 a 1 bar
Conexão de Processo
1/4" NPT externa
Interface
IO-Link
Grau de Proteção
IP 65 / IP 67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o PN2699 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar IO-Link
O PN2699 é um sensor de pressão eletrônico com display alfanumérico, projetado para monitorar vácuo e pressões relativas entre -1 e 1 bar em ambientes industriais. Equipado com IO-Link e saídas configuráveis, permite alta precisão e flexibilidade na integração de sistemas de automação. Sua construção robusta com rosca 1/4" NPT e grau de proteção IP67 garante durabilidade em condições operacionais variadas.
PRINCIPAIS ESPECIFICAÇÕES
| Modelo | PN2699 |
| Faixa de Medição | -1 a 1 bar |
| Saídas | 2 digitais + 1 analógica |
| Conexão | 1/4" NPT |
| Grau de Proteção | IP 67 |
| Temperatura | -25 a 80 °C |
| Comunicação | IO-Link |
| Display | Alfanumérico 4 dígitos |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Aplicações industriais de monitoramento de vácuo
- Sistemas pneumáticos com faixas de -1 a 1 bar
- Ambientes que exigem monitoramento local via display e remoto via IO-Link
⚠ Considere outro se precisa de:
- Fluidos incompatíveis com aço inoxidável 1.4404 (316L) e vedações FKM
- Ambientes com pressão de pico superior a 10 bar
- Conexão elétrica sem o uso de conectores M12 adequados
APLICAÇÕES E USO
- Monitoramento de vácuo em sistemas de automação pneumática
- Controle de pressão em circuitos hidráulicos de baixa pressão
- Processos industriais que exigem medição precisa com interface digital IO-Link
- Monitoramento local em máquinas com necessidade de visualização constante da pressão
COMO ESCOLHER
Antes de comprar o PN2699 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar IO-Link, verifique estes pontos:
Quando escolher este produto
Ideal quando você precisa de um monitoramento duplo (local via display e remoto via IO-Link/analógica) em faixas de -1 a 1 bar.
Quando buscar outra opção
Busque alternativas se sua aplicação exigir pressões superiores a 1 bar ou se o meio for incompatível com materiais cerâmicos e aço inoxidável 316L.
ESPECIFICAÇÕES TÉCNICAS
| Faixa de medição | ||
|---|---|---|
| Faixa de medição | -1...1 bar | Faixa de operação nominal |
| Tipo de pressão | Pressão relativa; vácuo | Modo de medição |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 18...30 V DC | Tensão nominal de trabalho |
| Consumo de corrente | < 35 mA | Eficiência energética |
| Interfaces e Saídas | ||
|---|---|---|
| Interface | IO-Link | Protocolo de comunicação digital |
| Saídas | 2 digitais (PNP/NPN), 1 analógica | Configuração de saídas |
COMPATIBILIDADE
Comunicação
• IO-Link (COM2)
• Sinal Analógico (4...20 mA)
• Sinal Analógico (0...10 V)
Conexões
Elétrica
1 x M12 (4 pinos, codificação A)
Processo
1/4" NPT rosca externa
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Monitoramento de vácuo industrial | ✓ | O sensor cobre a faixa necessária de -1 bar com precisão adequada. |
| Aplicação em alta pressão (> 10 bar) | ✗ | A pressão máxima do sensor é excedida, resultando em danos permanentes. |
| Ambiente com jatos d'água (IP67) | ✓ | O produto possui grau de proteção IP67, resistindo a imersão temporária e jatos. |
INSTALAÇÃO
Como instalar o PN2699 IFM - Sensor de Pressão com Display Monitoramento Industrial -1 a 1 bar IO-Link
- Verifique a compatibilidade do fluido com o aço inoxidável 316L e cerâmica.
- Aplique fita vedante adequada na rosca 1/4" NPT antes da instalação.
- Rosqueie o sensor manualmente e finalize o aperto com chave adequada sem exceder o torque limite.
- Conecte o cabo M12 de 4 pinos seguindo o diagrama de pinagem do datasheet.
- Realize o ajuste de parâmetros via IO-Link ou diretamente pelos botões no display.
- Valide o funcionamento através do display alfanumérico e verifique se não há mensagens de erro.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Vazamento de fluido na conexão de processo. | Falha na vedação ou aperto insuficiente da rosca NPT. | Verificar o torque de aperto e o estado da vedação na rosca 1/4" NPT. |
| Leitura instável ou errática no display. | Interferência eletromagnética ou loop de terra. | Checar o aterramento e a blindagem dos cabos de sinal. |
| Incapacidade de leitura remota dos dados. | Configuração incorreta do mestre IO-Link. | Confirmar se o IODD carregado no master corresponde ao dispositivo. |
| Saída de comutação sem sinal ou display piscando erro. | Curto-circuito ou sobrecarga na saída. | Verificar se a corrente de carga excede 250mA ou se há curto na fiação. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor PN2699 da IFM?
Este sensor é um dispositivo eletrônico de medição de pressão relativa e vácuo, projetado para aplicações industriais com display alfanumérico integrado e versatilidade de saídas digitais e analógicas.
O que vem na caixa ao comprar este produto?
Ele acompanha o sensor de pressão com display e sua documentação técnica; acessórios de montagem ou cabos de conexão M12 devem ser adquiridos separadamente.
Este sensor pode ser usado com qualquer tipo de fluido?
O produto não é adequado para fluidos altamente corrosivos que danifiquem o aço inoxidável 1.4404 (316L) ou vedações em FKM, devendo-se consultar a compatibilidade química antes do uso.
Posso utilizar este sensor em sistemas de alta pressão?
Não, este modelo é específico para monitoramento de pressão relativa e vácuo na faixa de -1 a 1 bar. Aplicações com pressões superiores a essa faixa ou de pressão absoluta requerem modelos diferentes.
Por que o display está oscilando a leitura?
O sintoma de uma leitura instável pode indicar interferência eletromagnética ou acúmulo de detritos no sensor; verifique as conexões elétricas e a compatibilidade do meio de medição.
O sensor não comunica via IO-Link, o que pode ser?
Uma falha de comunicação IO-Link geralmente é causada por cabos danificados ou configuração incorreta da porta do master; verifique a integridade do cabo M12 e os parâmetros de configuração do mestre.
Qual a vantagem deste modelo com IO-Link frente aos tradicionais?
Este sensor PN2699 com IO-Link oferece maior capacidade de diagnóstico remoto e parametrização avançada comparado a sensores de pressão analógicos simples, que exigem ajuste manual no próprio equipamento.
Devo escolher este sensor ou um modelo apenas analógico?
A escolha depende da necessidade de integração em rede; se o sistema utiliza protocolos digitais, o IO-Link é a melhor opção, enquanto para sistemas legados simples, as saídas analógicas 4-20mA bastam.
Quais cuidados tomar na instalação mecânica?
Para a instalação, certifique-se de que a rosca 1/4" NPT esteja devidamente vedada e que o conector M12 esteja fixado com o torque correto para garantir o grau de proteção IP65/IP67.
Como é garantida a procedência deste sensor?
Este produto é faturado diretamente pela IFM Electronic Ltda., garantindo a procedência e suporte oficial do fabricante conforme a logística padrão de estoque da empresa.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação ponto-a-ponto para sensores e atuadores, permitindo transferência de dados de processo e diagnósticos. (Ref.: IEC 61131-9)
Pressão Relativa
Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)
Histerese
Diferença entre o ponto de ativação e desativação da saída, essencial para evitar chaveamentos espúrios. (Ref.: Desvio de histerese)
Turn down
Relação entre a faixa de medição nominal e a faixa de ajuste, influenciando a precisão do sensor. (Ref.: Precisão do ponto de ajuste)
MTTF
Tempo Médio Para Falha, um indicador estatístico da confiabilidade do componente. (Ref.: MTTF 138 anos)
