Sensor de Pressão IFM PN2698 com Display IO-Link

Pré-visualizar: PN2698 IFM - Sensor de Pressão com Display Aplicações Industriais IO-Link 1/4" NPT

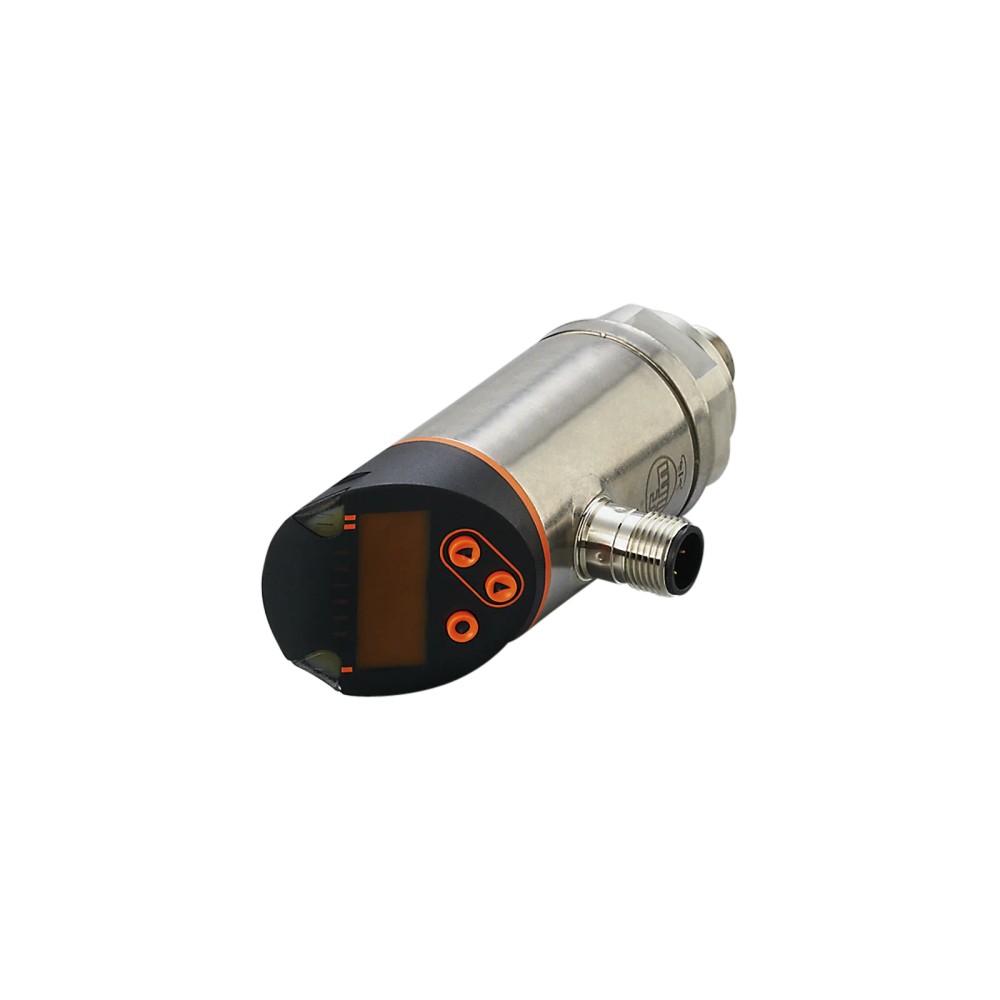

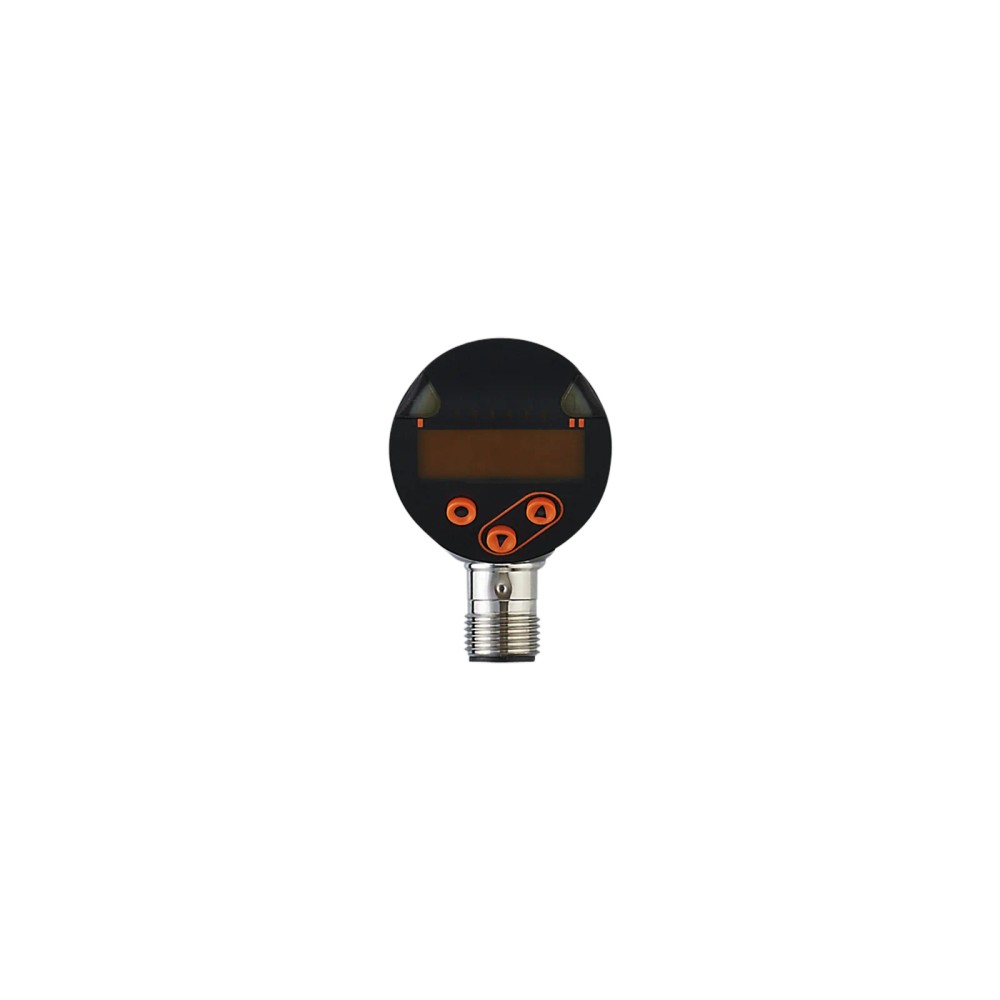

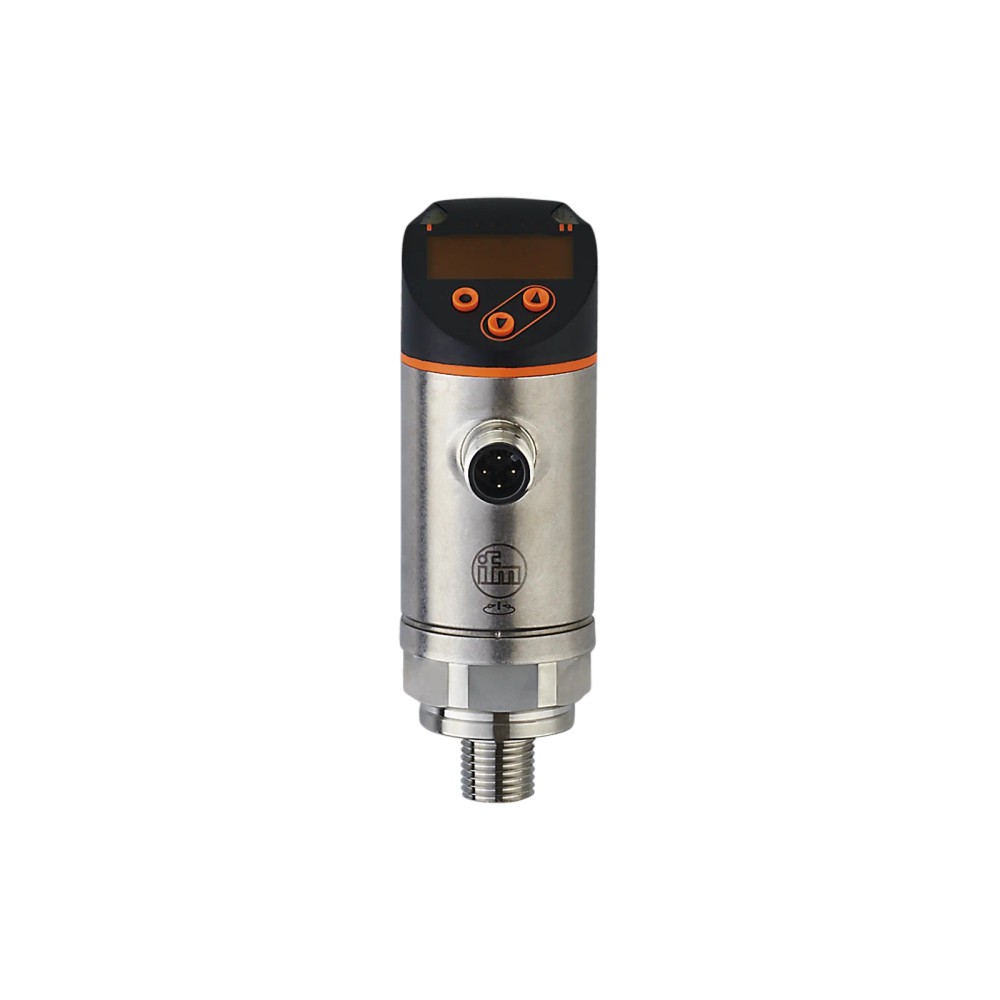

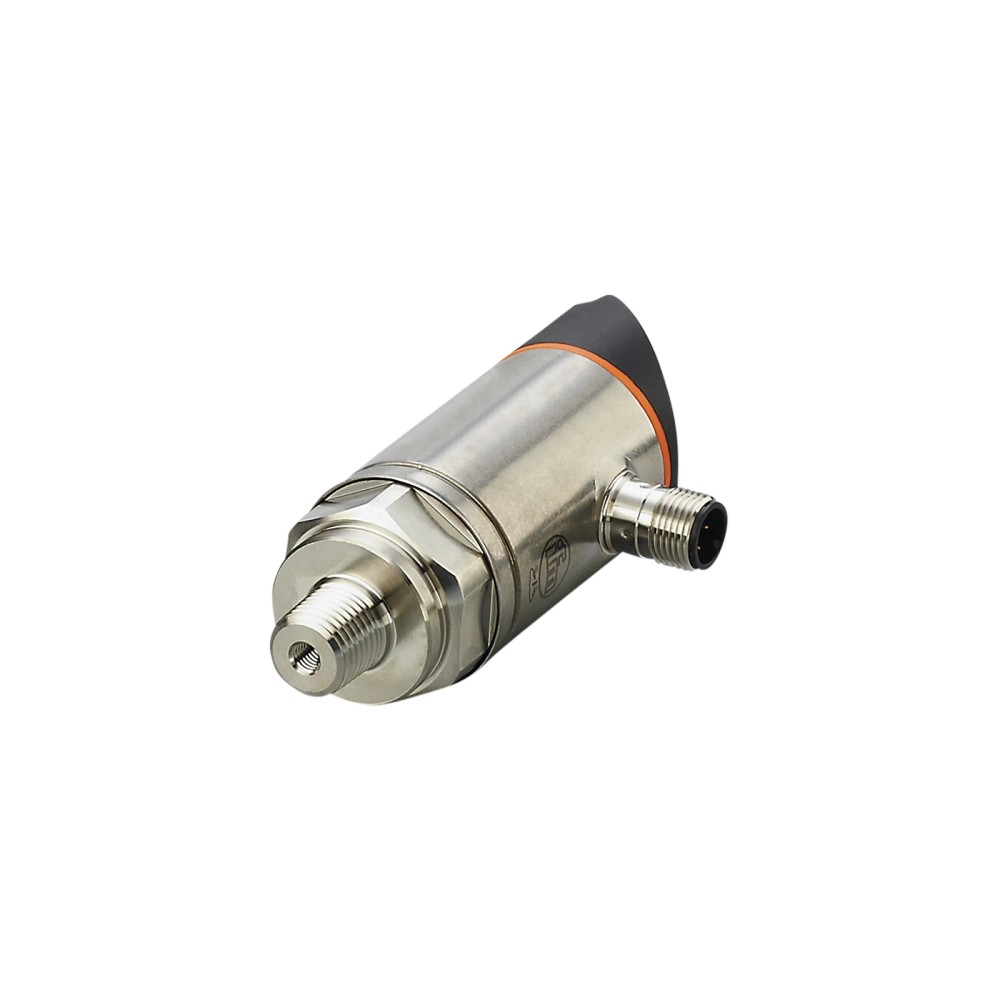

PN2698 IFM - Sensor de Pressão com Display Aplicações Industriais IO-Link 1/4" NPT

Imagem meramente ilustrativa

R$ 5.143,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2698
EAN: 4021179292580
NCM do produto: 90262090

Destaques do Produto Tipo de Pressão...mais

Fechar menu

Saiba mais sobre: "PN2698 IFM - Sensor de Pressão com Display Aplicações Industriais IO-Link 1/4" NPT"

Destaques do Produto

Tipo de Pressão

Pressão Relativa

Conexão de Processo

1/4" NPT

Comunicação

IO-Link

Saída

Analógica e Comutação

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN2698 IFM - Sensor de Pressão com Display Aplicações Industriais IO-Link 1/4" NPT

O PN2698 é um sensor de pressão eletrônico robusto equipado com display alfanumérico e tecnologia IO-Link. Projetado para aplicações industriais, oferece alta precisão na monitoração de pressão relativa. Suas características principais incluem uma célula de medição cerâmica durável, saídas configuráveis (comutação e analógica) e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PN2698
Faixa de Medição	-0,0125 a 0,25 bar
Conexão Processo	1/4" NPT
Comunicação	IO-Link
Grau de Proteção	IP 65 / IP 67
Temperatura Operação	-25 a 80 °C
Sinal de Saída	Analógico / Comutação
Material	Aço inox 1.4404 / Cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos e pneumáticos industriais que utilizam fluidos compatíveis
Processos de automação que exigem monitoramento contínuo com IO-Link
Aplicações que necessitam de saídas analógicas escaláveis (4-20mA ou 0-10V)

⚠ Considere outro se precisa de:

Fluidos agressivos que corroem aço inoxidável 316L (1.4404) ou cerâmica Al2O3
Aplicações com picos de pressão acima da pressão de ruptura (30 bar)
Ambientes com vibrações ou choques mecânicos que excedam a norma DIN EN 60068-2-6

APLICAÇÕES E USO

Monitoramento de pressão em circuitos hidráulicos e pneumáticos.
Automação industrial que requer diagnóstico via IO-Link.
Processos que exigem medição precisa de fluidos gasosos e líquidos compatíveis com aço inox 316L e cerâmica.

COMO ESCOLHER

Antes de comprar o PN2698 IFM - Sensor de Pressão com Display Aplicações Industriais IO-Link 1/4" NPT, verifique estes pontos:

Escolha este modelo se

Seu sistema de automação utiliza IO-Link ou você precisa de um sensor versátil com saídas analógicas e digitais programáveis em ambiente industrial de até 0,25 bar.

Busque alternativa se

Sua aplicação necessita de faixas de pressão superiores a 0,25 bar ou se o fluido do processo for incompatível com a resistência química dos materiais em contato (aço 316L, cerâmica e FKM).

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos e Processo
Faixa de medição	-0,0125...0,25 bar	Limite de operação da pressão de trabalho
Conexão de processo	1/4" NPT rosca externa	Padrão de montagem mecânica

Dados Elétricos e Comunicação
Tensão de operação	18...30 V DC	Requisito de alimentação
Consumo de corrente	< 35 mA	Eficiência energética
Interface	IO-Link 1.1	Protocolo de comunicação

Precisão e Desempenho
Precisão do ponto de ajuste	< ± 0,4 %	Turn down 1:1
Tempo de resposta	< 1,5 ms	Velocidade de processamento

COMPATIBILIDADE

Comunicação

• IO-Link (Revisão 1.1)

• COM2 (38,4 kBaud)

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos, dourado

Processo 1/4" NPT rosca externa

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com respingos de água (IP67)	✓	O sensor possui proteção IP67, garantindo operação segura sob imersão temporária.
Fluido altamente corrosivo (ex: Ácidos fortes)	✗	O material em contato (316L/Cerâmica) possui limitações químicas que podem não suportar ácidos agressivos.
Sistemas IO-Link padrão	✓	Total compatibilidade com master ports padrão Classe A.

INSTALAÇÃO

Como instalar o PN2698 IFM - Sensor de Pressão com Display Aplicações Industriais IO-Link 1/4" NPT

Verifique a compatibilidade da rosca do processo (1/4 NPT).
Utilize fita veda-rosca apropriada ou selante compatível com o fluido.
Rosqueie o sensor manualmente e finalize o aperto com chave adequada, respeitando o limite de torque.
Conecte o cabo M12 de 4 pinos conforme o diagrama de fiação.
Realize o ajuste de parâmetros (SP/rP) através da interface do display ou IO-Link.
Verifique a estanqueidade do ponto de conexão após pressurizar o sistema.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leituras estáticas ou incorretas de pressão	Bloqueio ou contaminação na entrada de pressão	Remova o sensor e inspecione visualmente a entrada da rosca quanto a obstruções
Display desligado	Falha na alimentação elétrica (cabo desconectado ou tensão fora da faixa)	Meça a tensão entre os pinos 1 e 3 do conector M12 (deve estar entre 18-30V DC)
Saída digital não atua na pressão esperada	Configuração incorreta do ponto de comutação (SP/rP)	Verifique os parâmetros via software de parametrização ou interface local
Comunicação IO-Link intermitente	Ruído eletromagnético ou má conexão do cabo	Verifique a integridade do cabo, blindagem e a fixação do conector M12

DOCUMENTAÇÃO TÉCNICA

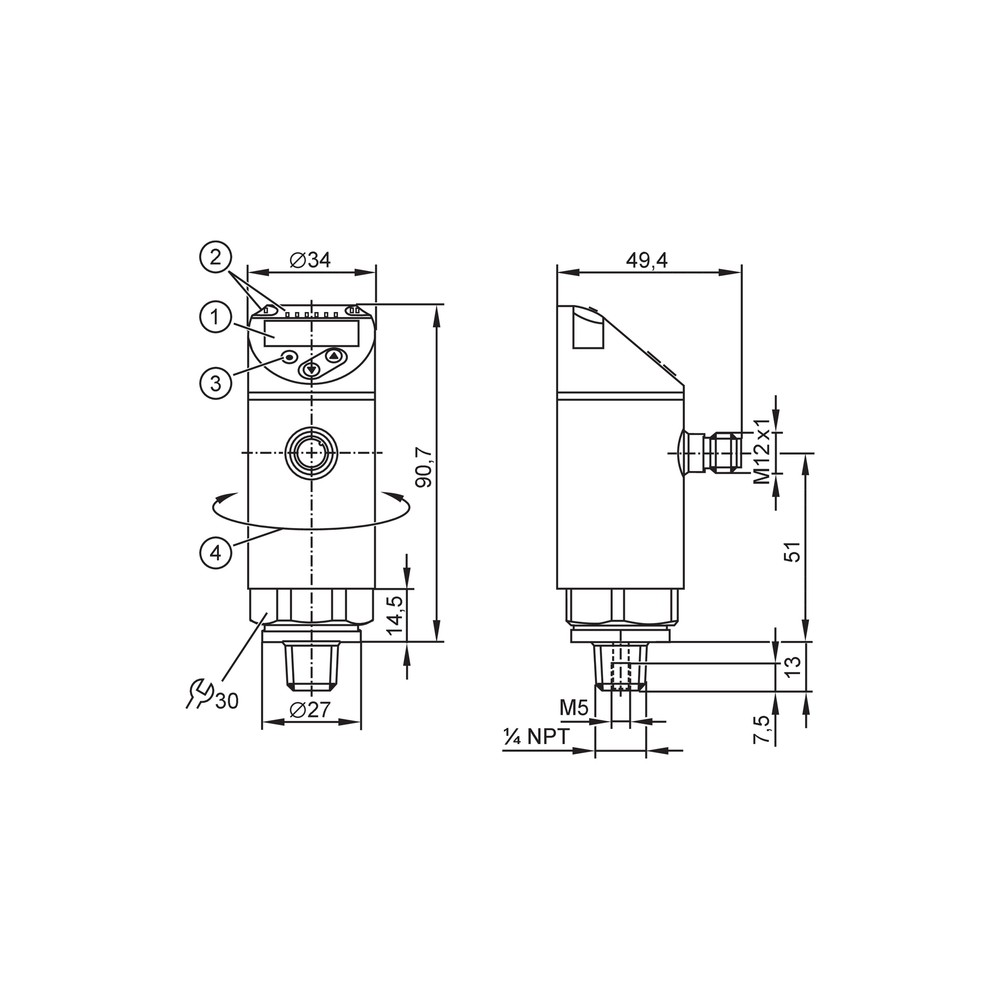

Datasheet Técnico PN2698 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor PN2698 da IFM e qual sua principal função?

O PN2698 é um sensor de pressão eletrônico com display alfanumérico e interface IO-Link, projetado para monitoramento preciso de pressão relativa em aplicações industriais.

O que vem na embalagem do produto?

Ele acompanha o próprio sensor com display integrado; acessórios de conexão e montagem devem ser adquiridos separadamente conforme o projeto.

Existem restrições de fluidos ou limites de pressão para este sensor?

O sensor não deve ser utilizado em aplicações que envolvam fluidos corrosivos não compatíveis com aço inoxidável 1.4404 ou cerâmica, nem em pressões que excedam a resistência de ruptura de 30 bar.

Posso usar este sensor para aplicações de vácuo absoluto ou pressão diferencial?

Este modelo é um sensor de pressão relativa e não é projetado para medir vácuo absoluto extremo ou pressões diferenciais entre dois pontos de processo independentes.

Como diagnosticar leituras instáveis ou erro no sensor?

Sintomas comuns incluem leituras instáveis ou erro no display. Verifique primeiramente a conexão elétrica e se há bloqueios físicos no orifício de entrada de pressão antes de considerar falha do sensor.

O que verificar se o sensor não enviar sinal de saída?

A ausência de sinal pode indicar curto-circuito ou falta de alimentação. Verifique a tensão de entrada (18-30V DC) e a integridade do cabo M12, garantindo que o pino 4 esteja configurado corretamente.

Este sensor é melhor que um pressostato mecânico convencional?

O PN2698 possui saída analógica e IO-Link, sendo mais avançado que pressostatos mecânicos simples que oferecem apenas comutação on/off sem diagnóstico remoto.

Por que optar por um sensor com interface IO-Link?

Sim, a versão com IO-Link permite parametrização remota e diagnóstico preditivo, o que facilita a integração em sistemas de automação modernos comparado a sensores puramente analógicos.

Quais os cuidados na instalação mecânica do PN2698?

A instalação exige o aperto da conexão roscada de 1/4" NPT. Recomenda-se garantir a vedação correta e não exceder o torque de aperto de 50 Nm para evitar danos à carcaça.

Qual a procedência e garantia de conformidade deste sensor?

O sensor é fabricado pela IFM Electronic, uma empresa alemã referência em automação, garantindo conformidade com normas industriais internacionais como a IEC 61131-9 para IO-Link.

GLOSSÁRIO TÉCNICO

IO-Link

Padrão de comunicação serial digital (IEC 61131-9) que permite troca bidirecional de dados entre sensores e controladores. (Ref.: Interface de comunicação)

Pressão Relativa

Medição de pressão em relação à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

Célula de Medição Cerâmica

Elemento sensor capacitivo de alta estabilidade, resistente a sobrecargas e corrosão. (Ref.: Elemento de medição)

IP 67

Grau de proteção que indica total proteção contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção)

BFSL

Best Fit Straight Line, método de cálculo de precisão que minimiza o desvio da linearidade. (Ref.: Desvio de características)
