Sensor de Pressão IFM PN2694 - IO-Link e Display

Pré-visualizar: PN2694 IFM - Sensor Pressão IFM Monitoramento fluidos -1 a 10 bar, IO-Link, 1/4 NPT

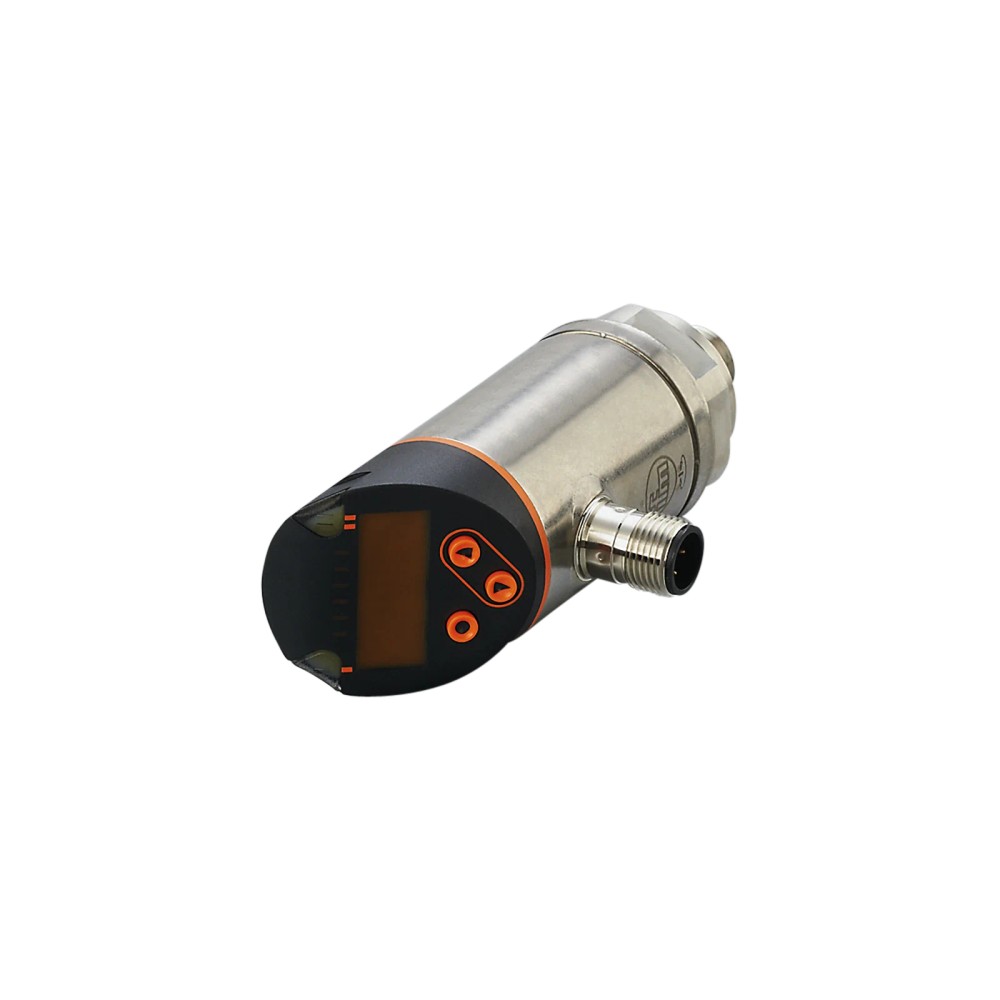

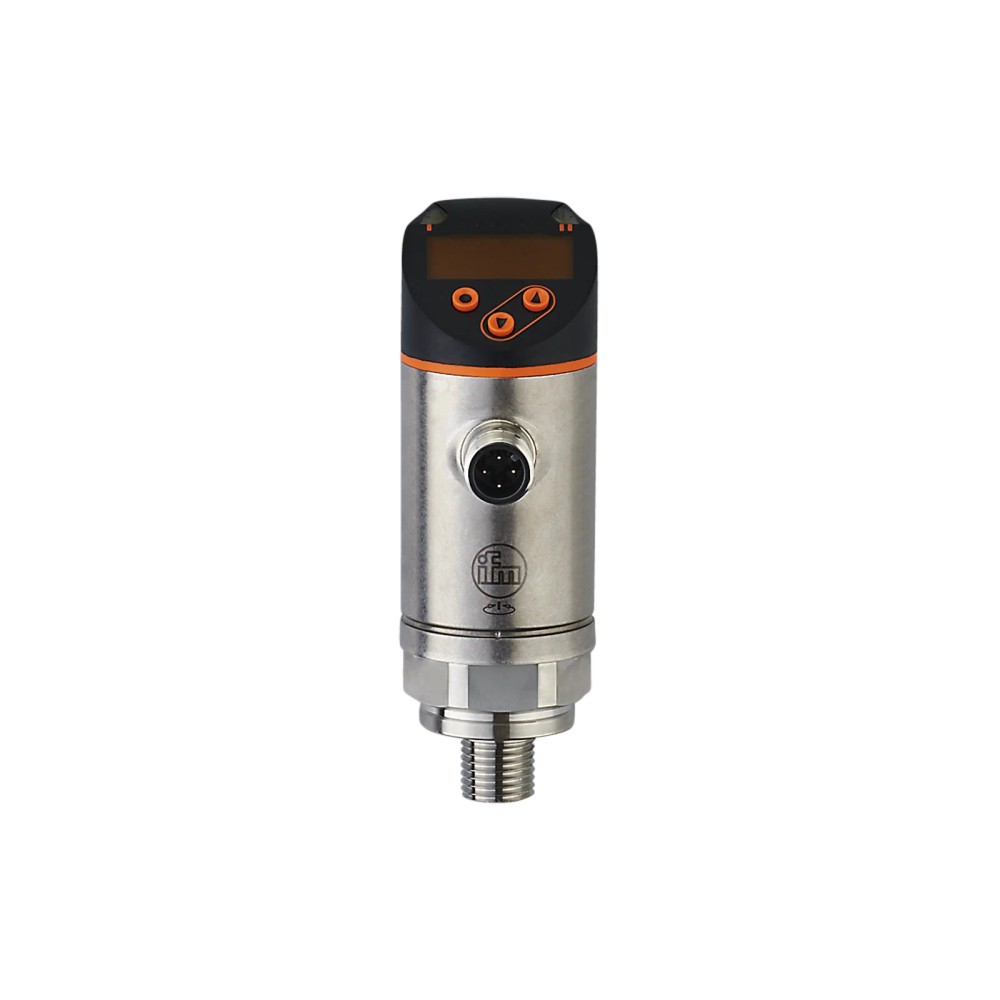

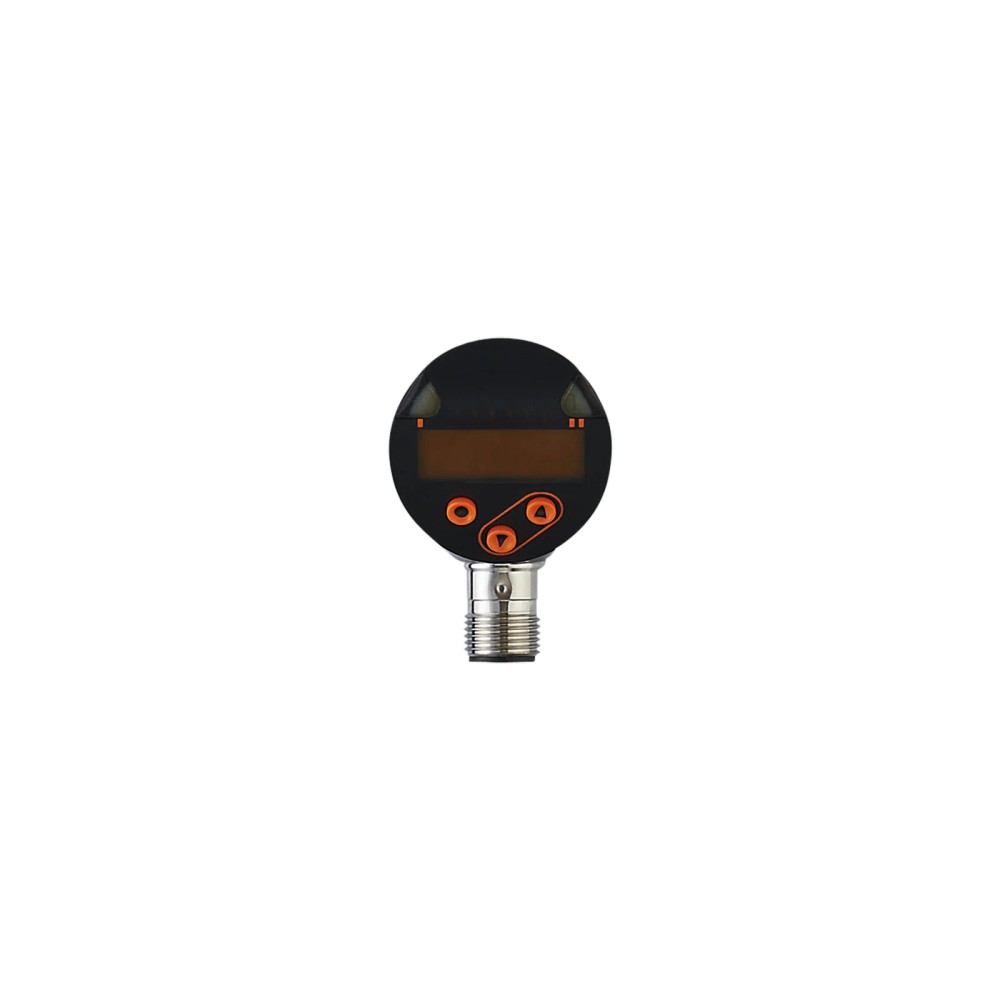

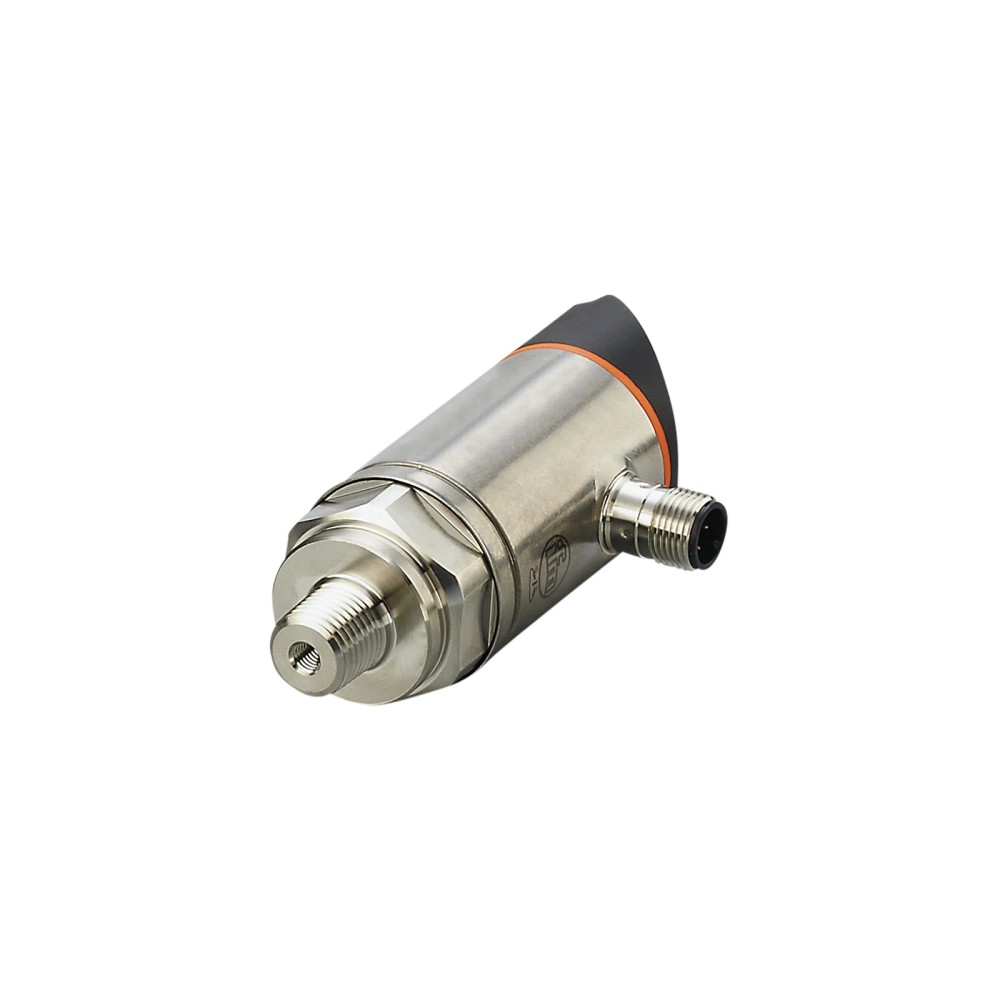

PN2694 IFM - Sensor Pressão IFM Monitoramento fluidos -1 a 10 bar, IO-Link, 1/4 NPT

Imagem meramente ilustrativa

R$ 4.998,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2694
EAN: 4021179292559
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN2694 IFM - Sensor Pressão IFM Monitoramento fluidos -1 a 10 bar, IO-Link, 1/4 NPT"

Destaques do Produto

Faixa de pressão

-1...10 bar

Conexão de processo

1/4" NPT externa

Saída analógica

4...20 mA ou 0...10 V; escala ajustável 1:5

Comunicação

IO-Link, COM2 a 38,4 kBaud

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Condições comerciais com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão com Display IFM PN2694, -1 a 10 bar, IO-Link, 1/4" NPT

O IFM PN2694 é um sensor eletrônico com display para medir pressão relativa e vácuo em fluidos líquidos e gasosos. Sua faixa de medição é de -1 a 10 bar, com conexão de processo 1/4" NPT externa. Oferece IO-Link, saída de comutação e saída analógica configurável em 4...20 mA ou 0...10 V. O display alfanumérico de 4 dígitos tem cores vermelho/verde e o invólucro pode girar até 345°.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1...10 bar
Tipo de medição	Pressão relativa e vácuo
Conexão de processo	1/4" NPT, rosca externa
Comunicação	IO-Link, revisão 1.1
Saídas analógicas	4...20 mA ou 0...10 V, escala ajustável 1:5
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados
Temperatura de operação	-25...80 °C
Grau de proteção	IP65; IP67
Display	Alfanumérico de 4 dígitos, vermelho/verde
Elemento de medição	Célula de medição de pressão com capacidade cerâmica

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de -1...10 bar e da temperatura de fluido de -25...80 °C.
Instalações que utilizem processo 1/4" NPT externa e conexão elétrica M12 codificação A compatível.
Aplicações que necessitem de IO-Link ou de sinal de saída de comutação e analógico 4...20 mA/0...10 V.

⚠ Considere outro se precisa de:

Aplicações cuja pressão medida esteja fora da faixa de -1...10 bar ou cuja temperatura do fluido esteja fora de -25...80 °C.
Instalações cujo ponto de conexão de processo não aceite rosca externa 1/4" NPT.
Não selecione o sensor sem verificar a interface elétrica, a alimentação e o tipo de saída exigidos pelo sistema.

APLICAÇÕES E USO

Uso indicado no contexto: monitoramento de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa e temperatura especificadas pelo fabricante.
Possibilidade de integração: sistemas com IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud; confirmar requisitos do controlador e configuração no datasheet.
Possibilidade de integração: entradas analógicas de 4...20 mA ou 0...10 V, desde que a entrada do sistema aceite o sinal selecionado e a escala configurada.
Não exceder a faixa de medição de -1...10 bar nem a temperatura de fluido de -25...80 °C. A compatibilidade química deve ser validada com os materiais em contato com o fluido.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão com Display IFM PN2694, -1 a 10 bar, IO-Link, 1/4" NPT, verifique estes pontos:

Escolha o PN2694 quando

A medição necessária for de pressão relativa ou vácuo entre -1 e 10 bar, com processo 1/4" NPT externa, alimentação de 18...30 V DC e necessidade de IO-Link ou saídas analógicas/comutadas disponíveis no sensor.

Verifique outra configuração quando

O processo exigir conexão diferente de 1/4" NPT externa, a pressão ou temperatura exceder os limites informados, ou o sistema de controle exigir uma interface elétrica ou sinal que não conste entre as saídas do produto.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Produto	Sensor de pressão eletrônico com display	Tipo de produto informado na ficha.
Marca e modelo	IFM PN2694	Identificação do fabricante e referência do produto.
Fluidos	Fluidos líquidos e gasosos	Aplicação indicada no contexto do produto.
Tipo de pressão	Pressão relativa; vácuo	Tipos de medição especificados.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição informada no catálogo.
Substâncias em contato com o fluido	1.4404 (aço inoxidável/316L); Al2O3 (96%, cerâmica); FKM	Materiais indicados para contato com o fluido.

Faixa de medição e limites de pressão
Alcance de medição	-1...10 bar; -14,6...145 psi; -100...1000 kPa; -0,1...1 MPa	Faixa nominal de medição especificada.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite informado para vácuo.
Resistência à pressão	75 bar / 1087 psi / 7,5 MPa	Valor de resistência à pressão informado na ficha; não confundir com a faixa de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura informado.
MAWP em aplicações segundo CRN	50 bar / 725 psi / 5 MPa	Valor indicado especificamente para aplicações segundo CRN.
Proteção contra sobrecarga	Sim	A ficha indica proteção contra sobrecarga; consultar o datasheet para condições de aplicação.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Faixa de alimentação especificada para SELV/PELV.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor de referência de isolamento indicado.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.
Watchdog integrado	Sim	Função informada no produto.

Conexões elétricas e saídas
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Tipo de conexão e contatos indicados.
Função elétrica	PNP/NPN	Configuração elétrica declarada.
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Frequência de comutação DC	< 500 Hz	Valor máximo informado para comutação DC.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Saída analógica de corrente	4...20 mA; escala ajustável 1:5	Sinal e possibilidade de ajuste de escala especificados.
Saída analógica de tensão	0...10 V; escala ajustável 1:5	Sinal e possibilidade de ajuste de escala especificados.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link; configuráveis	Tipos de saída declarados; a configuração deve ser conferida para a instalação.

Precisão e desvios
Repetibilidade	< ±0,1% do span (variações de temperatura < 10 K; turn down 1:1)	Valor condicionado às variações de temperatura e ao turn down informados.
Precisão do ponto de ajuste	< ±0,4% do span (turn down 1:1)	Condição de referência indicada na ficha.

Tempos de reação
Tempo de resposta	< 1,5 ms	Tempo de resposta especificado.
Retardo de prontidão	0,3 s	Tempo informado até o sensor estar pronto.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência IO-Link	COM2 (38,4 kBaud)	Taxa e classe de transferência informadas.
SDCI	IEC 61131-9	Padrão indicado para a interface SDCI.

Condições ambientais e robustez
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25...80 °C	Faixa de temperatura de fluido especificada.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; condições de instalação e uso devem ser observadas conforme o fabricante.
Resistência a choques	DIN EN 60068-2-27; 50 g (11 ms)	Ensaio e condição de choque informados.
Resistência a vibrações	DIN EN 60068-2-6; 20 g (10...2000 Hz)	Ensaio e faixa de frequência informados.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada na ficha.
MTTF	138 anos	Valor informado no conjunto de dados do produto; não representa garantia de vida útil.

Dados mecânicos e montagem
Conexão de processo	1/4" NPT, rosca externa	Conexão mecânica especificada.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões informadas no catálogo.
Invólucro	Cilíndrico	Formato declarado.
Giro do invólucro	345°	Amplitude de giro informada para posicionamento.
Torque máximo de aperto	> 50 Nm	A ficha indica dependência de lubrificação, vedação e nível de pressão; conferir instruções do fabricante antes da montagem.
Materiais do invólucro	PBT+PC-GF30; PBT-GF20; PC	Materiais informados para o produto.
Peso	246 g	Peso indicado no conjunto de dados do catálogo.

Display e elementos de operação
Display	Alfanumérico de 4 dígitos, vermelho/verde	Tipo e quantidade de dígitos informados.

Certificações e identificação regulatória
Certificado UL	Número de aprovação UL J012	Identificação de aprovação informada na ficha.
NCM	9026.20.90	Classificação fiscal presente no conjunto de dados.
GTIN	4021179292559	Identificador comercial do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, tipo de transferência COM2 (38,4 kBaud); especificação SDCI IEC 61131-9.

• Sinais disponíveis: saída de comutação, sinal analógico e IO-Link; corrente analógica 4...20 mA ou tensão analógica 0...10 V, escala ajustável 1:5.

Conexões

Elétrica Conexão M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. Função elétrica PNP/NPN. Verificar no datasheet a pinagem e a configuração aplicável à instalação.

Processo Conexão de processo com rosca externa 1/4" NPT.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema IO-Link com revisão 1.1 e COM2 a 38,4 kBaud	✓	O sensor informa interface IO-Link, revisão 1.1 e tipo de transferência COM2 (38,4 kBaud).
Entrada analógica de 4...20 mA	✓	A ficha informa saída analógica de corrente 4...20 mA, com escala ajustável 1:5.
Entrada analógica de 0...10 V	✓	A ficha informa saída analógica de tensão 0...10 V, com escala ajustável 1:5.
Processo com tomada roscada externa 1/4" NPT	✓	A conexão de processo especificada é 1/4" NPT com rosca externa.
Processo que exija outra rosca ou conexão	✗	A ficha especifica somente 1/4" NPT externa; não há informação que confirme compatibilidade mecânica com outra conexão.
Medição de pressão fora de -1...10 bar ou fluido fora de -25...80 °C	✗	Essas condições excedem a faixa de medição ou temperatura de fluido especificada.

INSTALAÇÃO

Como instalar o Sensor de Pressão com Display IFM PN2694, -1 a 10 bar, IO-Link, 1/4" NPT

Confirme que a faixa de pressão e a temperatura do fluido da aplicação estão dentro dos limites especificados.
Verifique se a tomada de processo é 1/4" NPT externa compatível; confirme vedação e procedimento de montagem adequados ao processo.
Instale o sensor sem exceder as condições de montagem e consulte o datasheet para os requisitos de torque e vedação.
Conecte o cabo à ligação M12 codificação A e verifique a pinagem no datasheet antes de energizar.
Alimente com 18...30 V DC em circuito SELV/PELV e confira se a entrada do controlador é compatível com a saída escolhida.
Configure e valide a função de saída, a escala analógica ou a comunicação IO-Link conforme a aplicação e as instruções do fabricante.

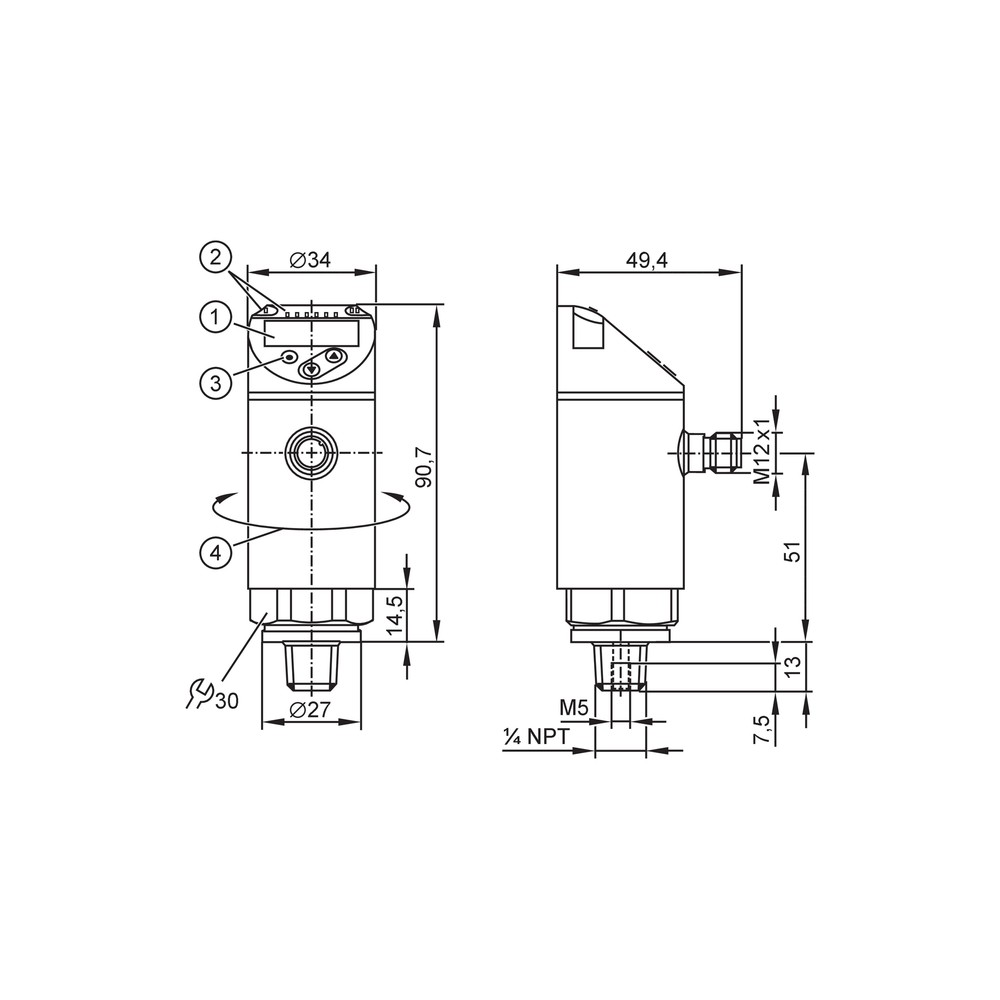

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe leitura ou o sensor não inicializa.	Alimentação fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída configurada e a entrada do controlador.	Meça a alimentação e confirme que está entre 18...30 V DC; confira conexão, pinagem no datasheet e tipo de entrada utilizado.
A leitura de pressão fica fora do esperado ou não acompanha o processo.	Pressão fora da faixa de medição, tomada de processo incompatível ou erro de instalação/vedação.	Compare a pressão do processo com a faixa -1...10 bar e confirme que a conexão instalada é 1/4" NPT externa, verificando a montagem e a vedação.
A comunicação IO-Link não é estabelecida.	Mestre ou configuração de comunicação incompatível com IO-Link 1.1/COM2, ou falha de conexão elétrica.	Confirme suporte do mestre a IO-Link revisão 1.1 e COM2 a 38,4 kBaud e verifique cabo, conexão M12 e alimentação.
O valor analógico não corresponde à escala esperada pelo sistema.	Saída selecionada ou escala 1:5 não corresponde à configuração da entrada analógica do controlador.	Identifique se foi configurada saída 4...20 mA ou 0...10 V e compare a escala definida no sensor com a configuração da entrada do controlador.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2694 (PT-BR) (Datasheet) Desenho em escala IFM PN2694 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2694 e para que tipo de medição serve?

É um sensor eletrônico com display para medir pressão relativa e vácuo em fluidos líquidos e gasosos. Sua faixa de medição é de -1 a 10 bar.

O que acompanha o sensor PN2694?

A ficha informa o produto como uma unidade por embalagem, mas não especifica acessórios incluídos. Consulte o fornecedor ou a documentação do fabricante para confirmar o conteúdo da embalagem.

Ele funciona com entrada analógica de 4...20 mA ou 0...10 V?

Sim. A ficha indica uma saída analógica de corrente 4...20 mA ou de tensão 0...10 V, com escala ajustável 1:5; confirme a configuração e a compatibilidade da entrada do controlador.

A conexão de processo serve para uma porta que não seja 1/4" NPT?

A conexão especificada é 1/4" NPT com rosca externa. A ficha não confirma compatibilidade mecânica com outros padrões de rosca.

O PN2694 serve para medir pressão acima de 10 bar?

Não para medição dentro da faixa especificada: o alcance de medição termina em 10 bar. A ficha também informa resistência à pressão de 75 bar, que não deve ser confundida com a faixa de medição.

Posso usar este sensor com fluido acima de 80 °C?

A faixa de temperatura do fluido especificada é de -25...80 °C. A ficha não valida operação com fluido acima desse limite.

O display acende, mas o controlador mostra um valor incorreto. O que devo verificar?

Uma causa possível é divergência entre o sinal ou a escala configurada no sensor e a entrada do controlador. Confira se o sinal usado é 4...20 mA ou 0...10 V e valide a escala analógica configurada.

O mestre não reconhece o sensor em IO-Link; preciso trocar o produto?

Antes de trocar, confirme que o mestre e a configuração suportam IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também alimentação, conexão M12 e cabeamento.

Quando escolher o PN2694 em vez de um sensor sem IO-Link?

Escolha-o quando a aplicação precisar da interface IO-Link indicada ou das saídas analógicas e de comutação disponíveis. A seleção deve considerar também a faixa de pressão, a conexão de processo e os sinais aceitos pelo controlador.

Que cuidados devo tomar ao instalar o PN2694?

Confirme a conexão 1/4" NPT externa, a faixa de pressão e a temperatura do fluido antes da montagem. Consulte o datasheet para pinagem, vedação e instruções de instalação; a ficha fornecida não informa ferramenta específica.

GLOSSÁRIO TÉCNICO

Pressão relativa

Medição de pressão relativa à pressão ambiente, conforme o tipo de medição indicado para o sensor (Ref.: Tipo de pressão: pressão relativa).

Vácuo

Condição de pressão abaixo da referência atmosférica; o sensor informa medição de vácuo (Ref.: Resistência contra vácuo: -1000 mbar / -0,1 MPa).

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o sensor e um mestre compatível (Ref.: revisão 1.1; COM2, 38,4 kBaud).

COM2

Tipo de transferência IO-Link informado para o equipamento, com taxa de 38,4 kBaud (Ref.: Tipo de transferência IO-Link).

NPT

Padrão de rosca especificado para a conexão de processo do sensor (Ref.: 1/4" NPT, rosca externa).
