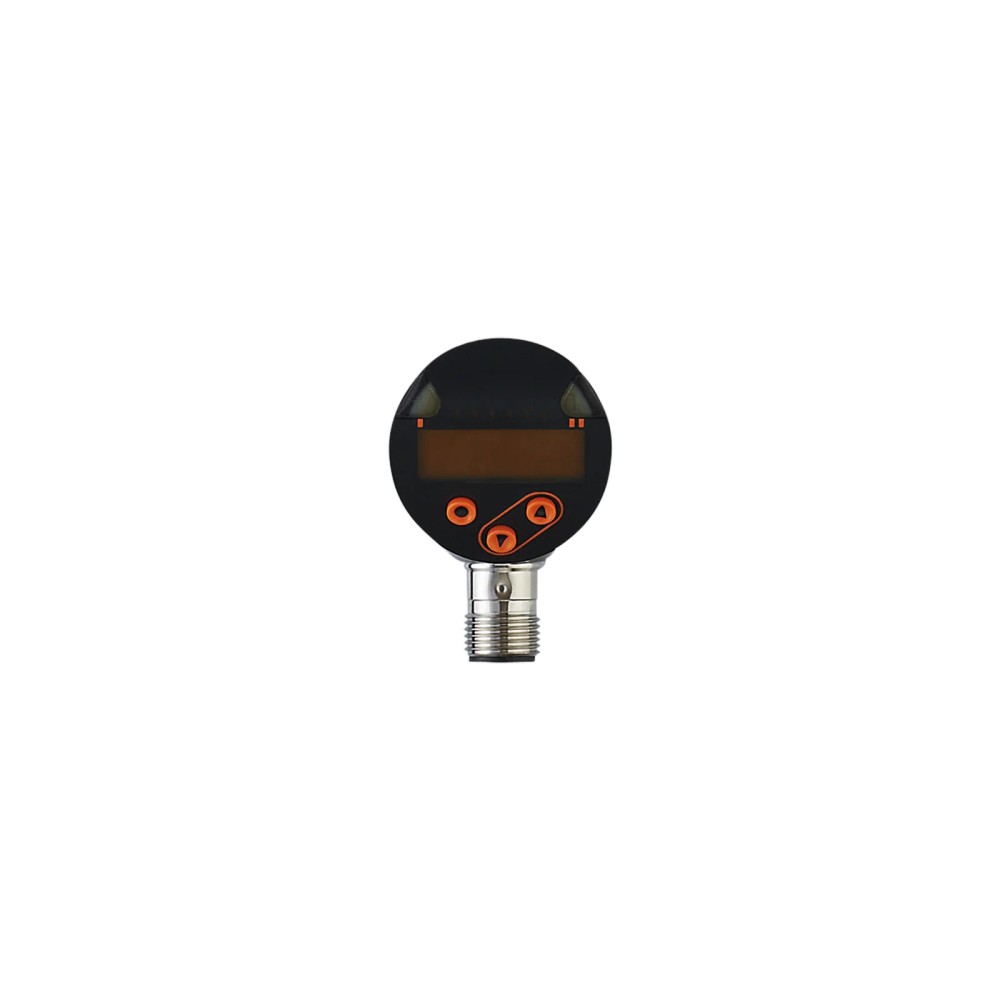

Imagem meramente ilustrativa

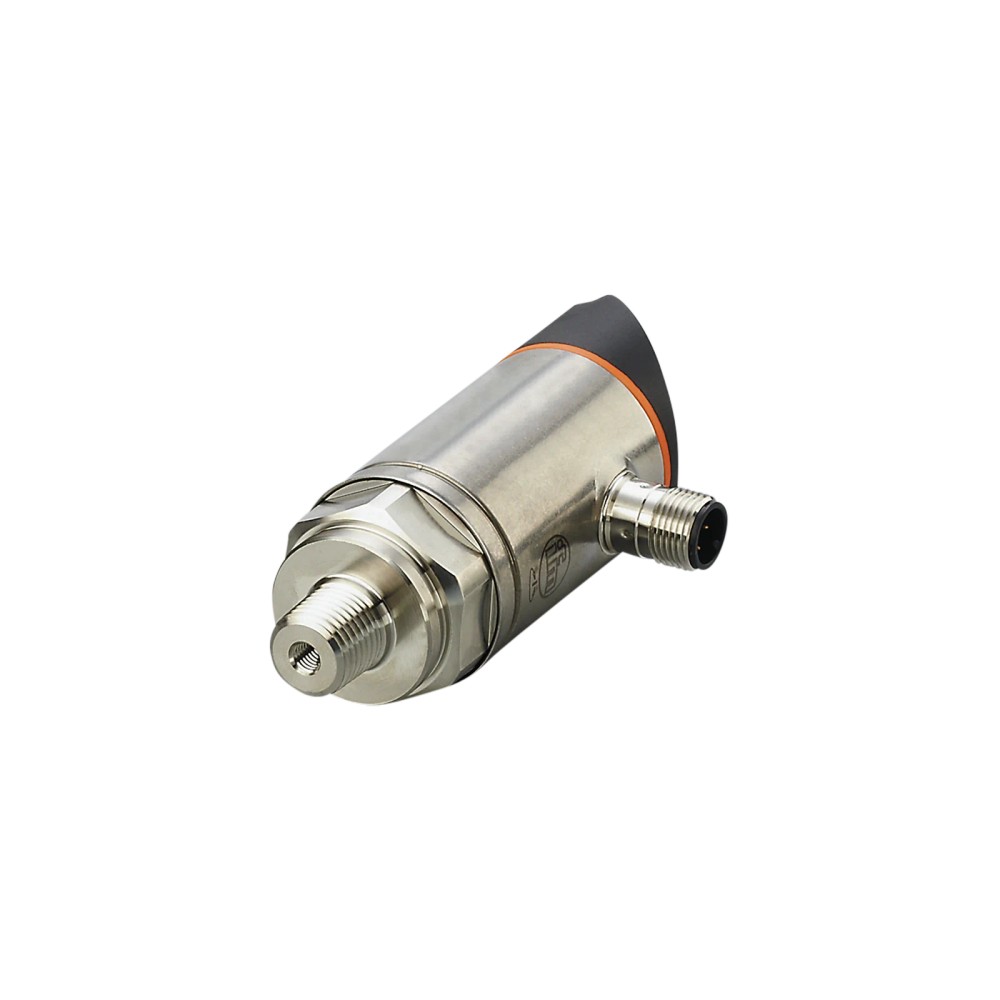

Imagem meramente ilustrativa

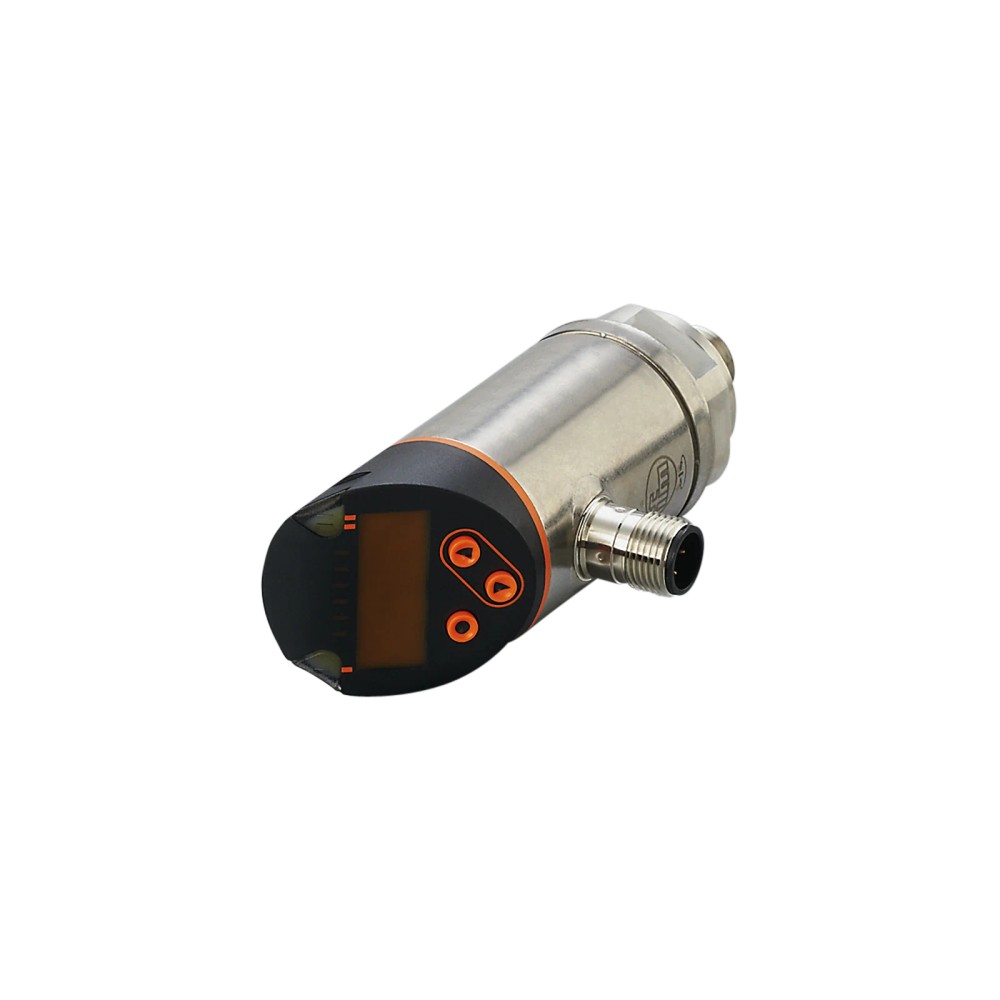

Imagem meramente ilustrativa

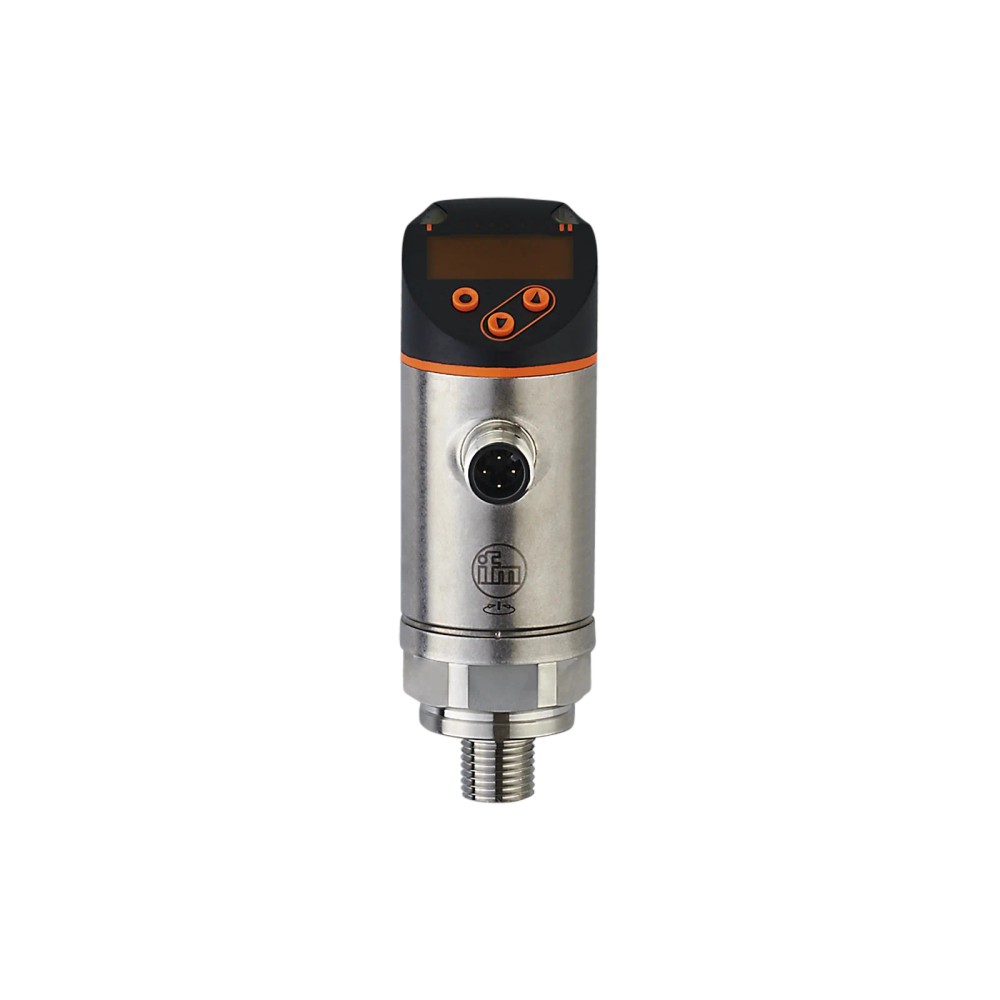

Imagem meramente ilustrativa
Imagem meramente ilustrativa
R$ 4.998,60
Nossos preços são com impostos.
Em estoque. Clique aqui para Prazo de Entrega.
- Referência do fabricante: PN2693
- EAN: 4021179292542
- NCM do produto: 90262090
Destaques do Produto
Faixa de pressão
-1 a...mais
Saiba mais sobre: "PN2693 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 25 bar IO-Link"
Destaques do Produto
Faixa de pressão
-1 a 25 bar
Conexão de processo
1/4" NPT externa
Saída analógica
4 a 20 mA ou 0 a 10 V, escala ajustável 1:5
Interface
IO-Link revisão 1.1 e modo SIO
Conexão elétrica
M12 A-coded, 4 contatos
Meio e temperatura
Fluidos líquidos ou gasosos; -25 a 80 °C
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor de pressão eletrônico IFM PN2693 com display, faixa de medição de -1 a 25 bar e IO-Link
O IFM PN2693 é um sensor eletrônico para monitorar pressão relativa e vácuo em fluidos líquidos e gasosos em aplicações industriais. Possui display alfanumérico de 4 dígitos, duas saídas digitais, uma saída analógica configurável e interface IO-Link. Mede de -1 a 25 bar e utiliza conexão de processo 1/4" NPT externa.
PRINCIPAIS ESPECIFICAÇÕES
| Faixa de medição | -1 a 25 bar; -14,5 a 362,5 psi; -0,1 a 2,5 MPa |
| Tipo de pressão | Pressão relativa e vácuo |
| Conexão de processo | 1/4" NPT, rosca externa |
| Saídas | 2 digitais e 1 analógica; sinal de comutação, 4 a 20 mA ou 0 a 10 V |
| Comunicação | IO-Link, revisão 1.1; modo SIO disponível |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados |
| Temperatura de operação | -25 a 80 °C |
| Grau de proteção | IP65 e IP67 |
| Display | Alfanumérico de 4 dígitos, vermelho/verde |
| Alimentação | 18 a 30 V DC, SELV/PELV |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de -1 a 25 bar e da temperatura do fluido de -25 a 80 °C.
- Instalações que necessitam de duas saídas digitais, uma saída analógica configurável ou comunicação IO-Link.
- Sistemas com alimentação de 18 a 30 V DC e conexão elétrica M12 A-coded de 4 contatos, respeitando os requisitos de ligação do fabricante.
⚠ Considere outro se precisa de:
- Não selecionar para pressões de processo acima de 25 bar como faixa de medição; a resistência à pressão indicada é um limite distinto e não amplia a faixa de medição.
- Não utilizar em temperaturas de operação do fluido fora de -25 a 80 °C.
- Não assumir compatibilidade mecânica com portas diferentes de 1/4" NPT externa sem verificar adaptadores e requisitos de instalação.
- A ficha não confirma adequação a fluidos específicos além da indicação geral de fluidos líquidos e gasosos; verificar compatibilidade dos materiais molhados com o fluido.
APLICAÇÕES E USO
- Uso declarado pelo fabricante: monitoramento de pressão em aplicações industriais com fluidos líquidos e gasosos. A aplicação deve permanecer dentro da faixa de medição e das temperaturas especificadas.
- Possibilidade de uso em circuitos que demandem leitura local e transmissão de estado ou valor por saídas de comutação, sinal analógico ou IO-Link; validar a configuração requerida no datasheet.
- Para aplicações com fluidos do grupo 2, a ficha indica boas práticas de engenharia segundo a diretiva de equipamentos sob pressão. Para substâncias do grupo 1, a ficha informa disponibilidade sob encomenda.
- A adequação a um fluido específico depende da compatibilidade química com aço inoxidável 316L, cerâmica Al2O3 e FKM, materiais em contato com o fluido.
COMO ESCOLHER
Antes de comprar o Sensor de pressão eletrônico IFM PN2693 com display, faixa de medição de -1 a 25 bar e IO-Link, verifique estes pontos:
Escolha o PN2693 quando
A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 25 bar, display local, duas saídas digitais e uma saída analógica 4 a 20 mA ou 0 a 10 V, além de IO-Link.
Avalie outra configuração quando
A pressão esperada ultrapassar a faixa de medição, a temperatura do fluido estiver fora de -25 a 80 °C, a conexão de processo necessária não for 1/4" NPT externa ou as interfaces disponíveis não atenderem ao sistema. Confirme com o fabricante quando houver dúvida sobre compatibilidade do fluido ou montagem.
ESPECIFICAÇÕES TÉCNICAS
| Identificação e aplicação | ||
|---|---|---|
| Tipo de produto | Sensor de pressão eletrônico com display | Identificação do produto na ficha. |
| Marca e modelo | IFM PN2693 | Código do produto indicado no anúncio. |
| Aplicação declarada | Aplicações industriais com fluidos líquidos e gasosos | Descrição do conjunto; verificar compatibilidade química dos materiais com o fluido específico. |
| Substâncias | Fluidos líquidos e gasosos | Aplicação declarada no dataset. |
| Tipo de pressão | Pressão relativa e vácuo | Tipos de pressão medidos conforme ficha. |
| Faixa de medição e pressão | ||
|---|---|---|
| Alcance de medição | -1 a 25 bar; -14,5 a 362,5 psi; -0,1 a 2,5 MPa | Faixa nominal de medição. |
| Resistência contra vácuo | -1000 mbar; -0,1 MPa | Limite de resistência a vácuo informado. |
| Resistência à pressão | 150 bar; 2175 psi; 15 MPa | Valor de resistência à pressão; não equivale à faixa de medição. |
| Pressão mínima de ruptura | 350 bar; 5075 psi; 35 MPa | Valor mínimo de pressão de ruptura informado. |
| MAWP em aplicações segundo CRN | 70 bar; 1015 psi; 7 MPa | Limite informado para aplicações segundo CRN. |
| Proteção contra sobrecarga | Sim | Recurso indicado na ficha; não substitui os limites de pressão especificados. |
| Dados elétricos e alimentação | ||
|---|---|---|
| Tensão de operação | 18 a 30 V DC, para SELV/PELV | Faixa de alimentação especificada. |
| Classe de proteção elétrica | III | Classe indicada na ficha. |
| Consumo de corrente | Menor que 35 mA | Consumo especificado. |
| Função elétrica | PNP/NPN | Configuração elétrica indicada. |
| Proteção contra inversão de polaridade | Sim | Proteção indicada na ficha. |
| Resistência de isolamento mínima | 100 MΩ a 500 V DC | Condição de ensaio indicada. |
| Watchdog integrado | Sim | Recurso indicado no dataset. |
| Entradas, saídas e sinais | ||
|---|---|---|
| Quantidade de saídas digitais | 2 | Número de saídas digitais indicado. |
| Quantidade de saídas analógicas | 1 | Número de saídas analógicas indicado. |
| Sinal de saída | Sinal de comutação, sinal analógico e IO-Link, configuráveis | Tipos de sinal disponíveis conforme ficha. |
| Saída de corrente | 4 a 20 mA, escala ajustável 1:5 | Opção de saída analógica em corrente. |
| Saída de tensão | 0 a 10 V, escala ajustável 1:5 | Opção de saída analógica em tensão. |
| Função da saída | Abertura/fechamento parametrizável | Função configurável da saída de comutação. |
| Frequência de comutação DC | Menor que 500 Hz | Limite especificado para comutação DC. |
| Corrente máxima contínua da saída de comutação DC | 250 mA | Limite máximo informado. |
| Queda de tensão máxima da saída de comutação DC | 2 V | Valor máximo especificado. |
| Carga máxima | 500 Ω | Carga máxima indicada no dataset. |
| Resistência de carga mínima | 2000 Ω | Resistência mínima indicada no dataset; observar a saída e as condições de ligação no datasheet. |
| Proteção contra curto-circuito | Sim, por impulso | Tipo de proteção indicado na ficha. |
| Precisão e estabilidade | ||
|---|---|---|
| Desvio de características | Menor que ±0,25% BFSL; menor que ±0,5% LS | Valores especificados para turn down 1:1. |
| Desvio de histerese | Menor que ±0,1% da duração | Valor especificado para turn down 1:1. |
| Precisão do ponto de ajuste | Menor que ±0,4% da duração | Valor especificado para turn down 1:1. |
| Repetibilidade | Menor que ±0,1% da duração | Condição indicada: variações de temperatura menores que 10 K e turn down 1:1. |
| Estabilidade ao longo do tempo | Menor que ±0,05% da duração | Condição indicada: turn down 1:1, por 6 meses. |
| Coeficiente de temperatura da amplitude | Menor que ±0,2% | Faixa de referência indicada: 0 a 80 °C. |
| Coeficiente de temperatura do ponto zero | Menor que ±0,2% | Faixa de referência indicada: 0 a 80 °C. |
| Tempos e amortecimento | ||
|---|---|---|
| Tempo de resposta | Menor que 1,5 ms | Tempo de resposta especificado. |
| Tempo de subida máximo da saída analógica | 3 ms | Limite especificado para a saída analógica. |
| Retardo de prontidão | 0,3 s | Tempo informado até a prontidão. |
| Tempo de retardo programável dS/dr | 0 a 50 s | Intervalo de ajuste especificado. |
| Amortecimento do valor de processo dAP | 0 a 4 s | Intervalo de parametrização. |
| Amortecimento da saída analógica dAA | 0 a 4 s | Intervalo de parametrização. |
| Interfaces e comunicação | ||
|---|---|---|
| Interface de comunicação | IO-Link | Interface de comunicação declarada. |
| Revisão IO-Link | 1.1 | Revisão informada. |
| Padrão SDCI | IEC 61131-9 | Norma indicada para a interface. |
| Tipo de transferência | COM2, 38,4 kBaud | Taxa e modo indicados. |
| Modo SIO | Sim | Operação SIO disponível conforme ficha. |
| Classe de master port exigida | Classe A; se o pino 2 não estiver conectado, classe B | Requisito indicado para a porta master. |
| DeviceID de fábrica, CMPT = 2 | 472 | Identificador indicado para esta condição. |
| DeviceID Status_B High Resolution, CMPT = 3 | 988 | Identificador indicado para esta condição. |
| Conexões e dados mecânicos | ||
|---|---|---|
| Conexão de processo | 1/4" NPT, rosca externa | Tipo e dimensão da conexão de processo. |
| Conexão elétrica | 1 x M12, codificação A, 4 contatos dourados | Conector e contatos indicados. |
| Invólucro | Cilíndrico | Formato informado no dataset. |

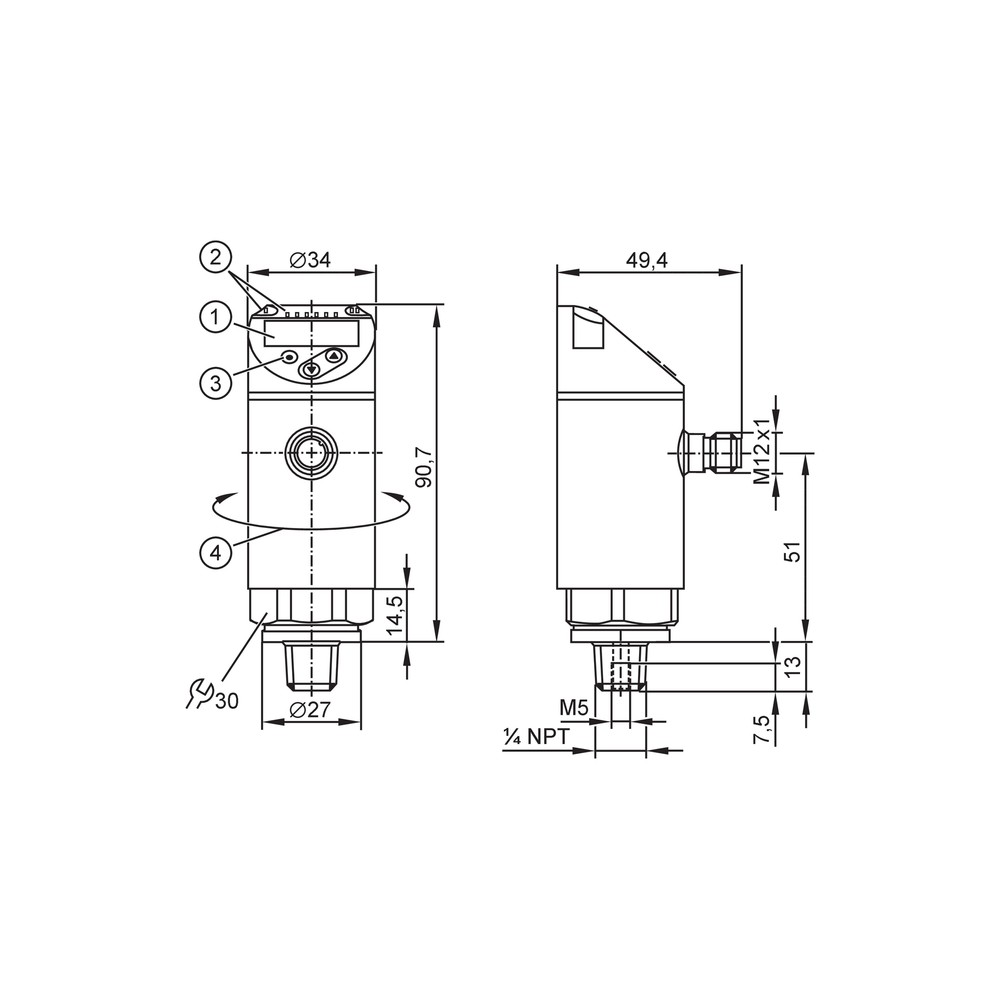

| Dimensões | Ø 34 mm; comprimento 90,7 mm | Dimensões gerais indicadas no dataset. |
| Peso | 245,5 g | Peso indicado no dataset. |
| Materiais do sensor | 1.4404 (aço inoxidável/316L), PBT+PC-GF30, PBT-GF20 e PC | Materiais listados; os materiais em contato com o fluido são especificados separadamente. |
| Materiais em contato com o fluido | 1.4404 (aço inoxidável/316L), Al2O3 (96%, cerâmica) e FKM | Verificar compatibilidade química com o fluido do processo. |
| Torque de aperto máximo | Maior que 50 Nm | Valor transcrito conforme ficha; confirmar procedimento de montagem no manual. |
| Condições ambientais e robustez | ||
|---|---|---|
| Temperatura ambiente | -25 a 80 °C | Faixa ambiente indicada. |
| Temperatura do fluido | -25 a 80 °C | Faixa operacional indicada para o fluido. |
| Temperatura de armazenamento | -40 a 100 °C | Faixa indicada para armazenamento. |
| Grau de proteção | IP65 e IP67 | Classes declaradas; dependem da instalação e conexão corretas. |
| Resistência a choques | DIN EN 60068-2-27, 50 g (11 ms) | Condição de ensaio indicada. |
| Resistência a vibrações | DIN EN 60068-2-6, 20 g (10 a 2000 Hz) | Condição de ensaio indicada. |
| EMC | DIN EN 61000-6-2 e DIN EN 61000-6-3 | Normas declaradas no dataset. |
| Ciclos de pressão mínimos | 100 milhões | Quantidade mínima indicada na ficha. |
| Elemento de estrangulamento | Não disponível para instalação posterior | Condição indicada no dataset. |
| Display e operação | ||
|---|---|---|
| Display de valores | Exibição alfanumérica de 4 dígitos, vermelho/verde | Indicação local de valores. |
| LEDs de unidade | 3 LEDs verdes para bar, psi e MPa | Indicação de unidade conforme dataset. |
| LEDs de estado | 2 LEDs amarelos para estado de chaveamento | Indicação de estado das saídas. |
| Parâmetros ajustáveis | Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão | Funções de parametrização indicadas. |
| Dados regulatórios e confiabilidade | ||
|---|---|---|
| Diretiva de equipamentos sob pressão | Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda | Aplicabilidade conforme declaração do dataset. |
| Número de aprovação UL | J012 | Identificação de aprovação indicada no dataset. |
| MTTF | 138 anos | Valor declarado no dataset; não representa garantia de vida útil. |
| Unidades por embalagem | 1 peça | Quantidade informada por embalagem. |
COMPATIBILIDADE
Comunicação
• IO-Link revisão 1.1, padrão SDCI IEC 61131-9; transmissão COM2 a 38,4 kBaud.
• Modo SIO disponível.
• A saída analógica pode ser configurada como 4 a 20 mA ou 0 a 10 V; escala ajustável 1:5.
Conexões
Elétrica
Conector M12, codificação A, 4 contatos dourados. Alimentação de 18 a 30 V DC para SELV/PELV; função elétrica PNP/NPN. O esquema de pinos e a configuração devem ser confirmados no datasheet antes da ligação. Para IO-Link, a classe de master port exigida é A; se o pino 2 não estiver conectado, pode ser usada classe B, conforme ficha.
Processo
Conexão de processo 1/4" NPT, rosca externa. Compatibilidade mecânica requer porta correspondente ou adaptação apropriada, não especificada na ficha.
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Sistema com master IO-Link revisão 1.1 e porta compatível com os requisitos do dispositivo | ✓ | A ficha informa interface IO-Link, revisão 1.1, padrão IEC 61131-9 e transmissão COM2. |
| Sistema que utiliza modo de entrada/saída convencional | ✓ | O modo SIO está indicado como disponível; as funções e ligações devem ser configuradas conforme o datasheet. |
| Processo com porta 1/4" NPT fêmea, pressão na faixa de medição e fluido compatível com os materiais molhados | ✓ | A conexão do sensor é 1/4" NPT externa e a faixa de medição é -1 a 25 bar; a compatibilidade química do fluido deve ser verificada. |
| Processo que requer medição acima de 25 bar | ✗ | A faixa de medição especificada termina em 25 bar. A resistência à pressão de 150 bar não representa faixa de medição. |
| Instalação com temperatura do fluido fora de -25 a 80 °C | ✗ | A temperatura do fluido especificada é de -25 a 80 °C. |
| Sistema que exige saída analógica diferente de 4 a 20 mA ou 0 a 10 V | ✗ | A ficha lista essas duas opções de saída analógica, com escala ajustável 1:5. |
INSTALAÇÃO
Como instalar o Sensor de pressão eletrônico IFM PN2693 com display, faixa de medição de -1 a 25 bar e IO-Link
- Confirme que a faixa de pressão, o tipo de pressão e a temperatura do processo estão dentro dos limites especificados para o sensor.
- Verifique a compatibilidade do fluido com os materiais molhados listados pelo fabricante antes da montagem.
- Confirme que a porta do processo é compatível com a rosca externa 1/4" NPT; a ficha não especifica adaptadores.
- Instale o sensor sem exceder os limites de montagem e consulte o manual para o procedimento e torque aplicáveis.
- Conecte o M12 A-coded de 4 contatos e forneça alimentação de 18 a 30 V DC SELV/PELV; siga o pinout oficial para evitar ligação incorreta.
- Configure as saídas, a unidade do display e, quando aplicável, IO-Link ou modo SIO; valide as leituras e os estados antes de colocar o processo em serviço.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| O display permanece apagado. | Alimentação ausente ou fora da faixa de 18 a 30 V DC, ou conexão M12 incorreta. | Meça a tensão de alimentação no conector e confira a ligação com o pinout do datasheet. |
| O valor exibido não corresponde à pressão esperada. | Unidade, parametrização, conexão de processo ou condição de pressão incompatível com a aplicação. | Compare a pressão de referência com a faixa configurada e verifique a unidade do display, a montagem e a vedação da conexão. |
| A saída analógica não é reconhecida pelo controlador. | Tipo de saída selecionado diferente da entrada do controlador, escala ou carga fora dos requisitos. | Confirme se o sensor está configurado para 4 a 20 mA ou 0 a 10 V conforme a entrada e verifique carga e cabeamento usando o datasheet. |
| O master não estabelece comunicação IO-Link. | Porta master, classe, ligação ou configuração de comunicação incompatível. | Verifique a classe de porta exigida, a conexão elétrica, a revisão IO-Link 1.1 e a configuração COM2 indicada na ficha. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o IFM PN2693 e para que serve?
É um sensor eletrônico com display para monitorar pressão relativa e vácuo em aplicações industriais com fluidos líquidos ou gasosos. Disponibiliza saídas digitais, saída analógica e comunicação IO-Link.
Quais saídas e interfaces o PN2693 oferece?
O sensor tem duas saídas digitais, uma saída analógica configurável para 4 a 20 mA ou 0 a 10 V e interface IO-Link revisão 1.1. A ficha também indica operação em modo SIO.
O produto acompanha cabo M12 ou acessórios?
A ficha informa a conexão elétrica M12, mas não especifica cabo ou acessórios inclusos. Confirme o conteúdo da embalagem com o fornecedor antes da compra.
Que conexão mecânica o sensor utiliza?
A conexão de processo é 1/4" NPT com rosca externa. A instalação requer uma porta compatível ou uma adaptação dimensionada para a aplicação.
Este sensor serve para medir pressão acima de 25 bar?
Não como faixa de medição: o alcance especificado termina em 25 bar. A resistência à pressão informada é um parâmetro distinto e não amplia a faixa de leitura.
Posso usar o PN2693 com fluido a mais de 80 °C?
A ficha especifica temperatura do fluido de -25 a 80 °C, portanto não confirma operação acima desse limite. Para temperaturas diferentes, selecione um sensor cuja ficha cubra a condição.
O display está aceso, mas o controlador não recebe sinal; o que verificar?
Confira se a saída foi configurada para o tipo aceito pela entrada do controlador: 4 a 20 mA, 0 a 10 V ou sinal de comutação. Verifique também o cabeamento e os parâmetros no datasheet.
A leitura oscila ou não acompanha a pressão; devo trocar o sensor?
Antes da substituição, confirme a unidade e os parâmetros de amortecimento, a pressão aplicada e a conexão do processo. Compare a leitura com uma referência adequada e verifique se a aplicação está dentro da faixa especificada.
Quando escolher o PN2693 em vez de um sensor sem IO-Link?
Escolha o PN2693 quando a aplicação requer display local, duas saídas digitais, uma saída analógica e comunicação IO-Link. Se essas funções não forem necessárias, compare a faixa, conexão e sinais de outras opções disponíveis, sem presumir equivalência entre modelos.
Como devo instalar e configurar o sensor?
Confirme a compatibilidade da rosca e do fluido, conecte o M12 conforme o pinout oficial e alimente o dispositivo entre 18 e 30 V DC SELV/PELV. Configure as saídas e parâmetros pelo procedimento indicado no datasheet; a ficha não fornece um vídeo de instalação.
GLOSSÁRIO TÉCNICO
IO-Link
Interface de comunicação ponto a ponto para configuração e troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)
Modo SIO
Modo de operação convencional de entrada/saída indicado como disponível no sensor. (Ref.: modo SIO)
BFSL
Método de referência para expressar desvio de características em relação a uma linha de melhor ajuste. (Ref.: desvio de características menor que ±0,25% BFSL, turn down 1:1)
IP65/IP67
Graus de proteção declarados para o invólucro, condicionados à instalação e às conexões conforme especificação. (Ref.: grau de proteção IP65; IP67)
SELV/PELV
Categorias de alimentação de baixa tensão de segurança/proteção indicadas para a operação elétrica do sensor. (Ref.: alimentação de 18 a 30 V DC)
Ligações relacionadas com "PN2693 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 25 bar IO-Link"
Comentáriosmais
Gostaríamos de saber a sua opinião sobre: "PN2693 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 25 bar IO-Link"
Para avaliar, preencha:
Sua última visita
