Sensor de Pressão IFM PN2598 com Display e IO-Link

Pré-visualizar: PN2598 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -0,0125 a 0,25 bar IO-Link

PN2598 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -0,0125 a 0,25 bar IO-Link

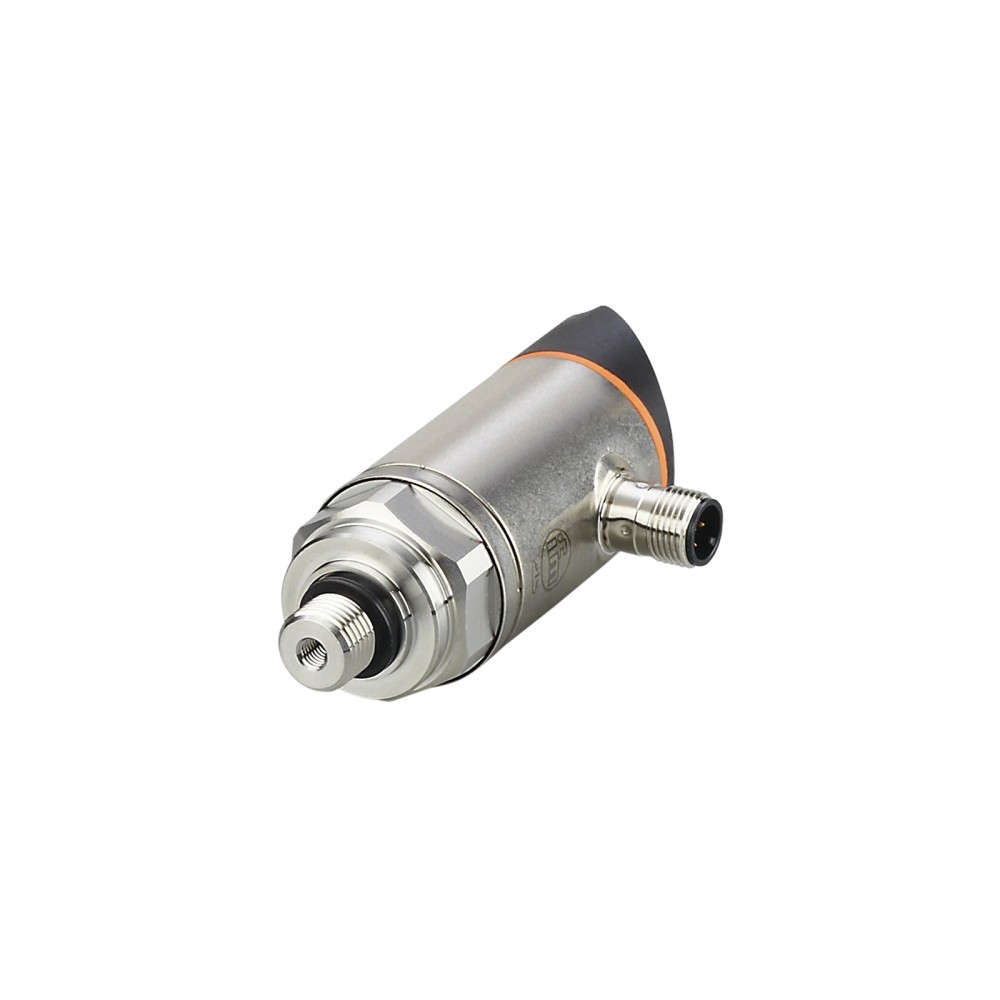

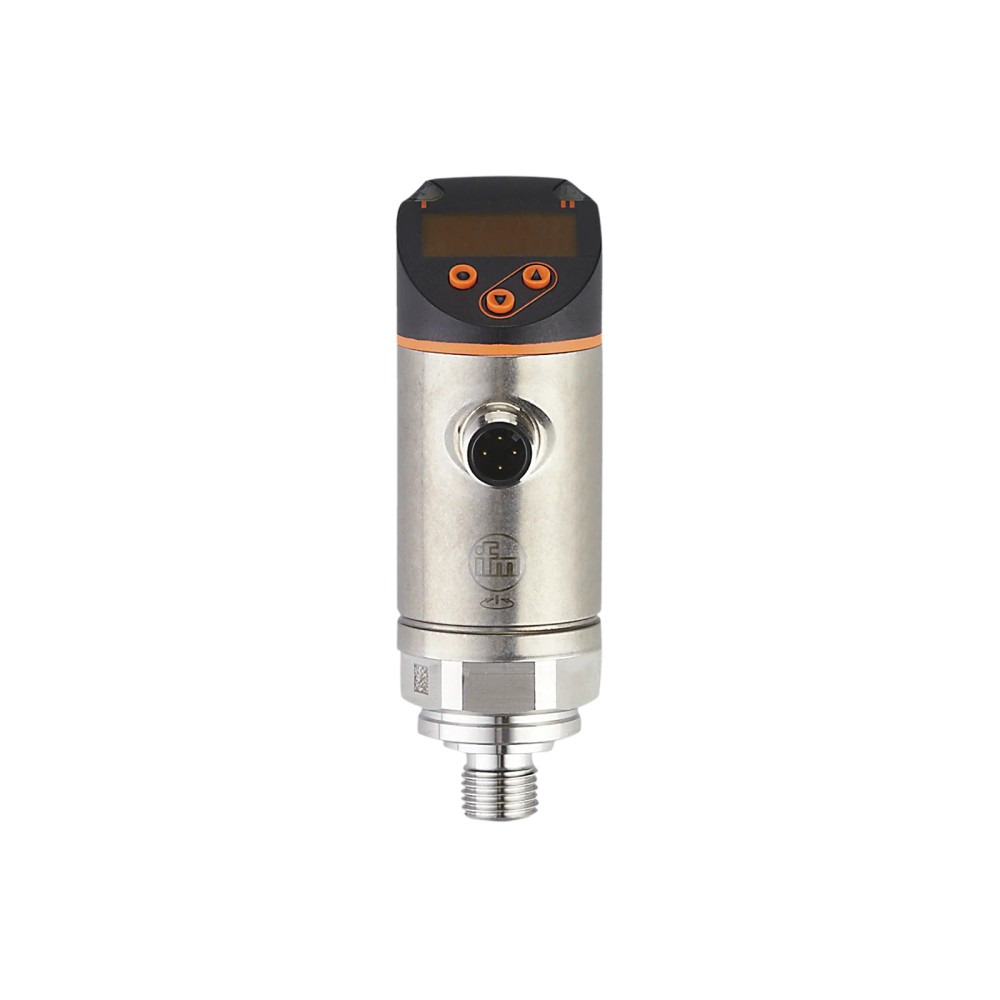

Imagem meramente ilustrativa

R$ 5.143,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2598
EAN: 4021179289146
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PN2598 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -0,0125 a 0,25 bar IO-Link"

Destaques do Produto

Faixa de medição

-0,0125 a 0,25 bar

Tipo de pressão

Relativa

Conexão de processo

G 1/4 rosca externa

Conexão elétrica

M12, 4 pinos

Alimentação

18 a 30 V DC

Comunicação e sinais

IO-Link, sinal de comutação e sinal analógico

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PN2598 com display, IO-Link e faixa de medição de -0,0125 a 0,25 bar

O IFM PN2598 é um sensor eletrônico de pressão relativa com display para monitoramento de pressão em aplicações industriais. Mede de -0,0125 a 0,25 bar e dispõe de sinal de comutação, sinal analógico e IO-Link. Possui conexão de processo G 1/4 externa e conexão elétrica M12 de 4 pinos. Sua temperatura de operação especificada é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor eletrônico de pressão com display
Faixa de medição	-0,0125 a 0,25 bar
Tipo de pressão	Pressão relativa
Conexão de processo	G 1/4 rosca externa
Sinais de saída	Comutação, analógico e IO-Link; 4...20 mA e 0...10 V
Conexão elétrica	M12, 4 pinos
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP65 e IP67
Tensão de operação	18 a 30 V DC
Material em contato com o fluido	Aço inoxidável 1.4404 (316L), cerâmica Al2O3 e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa dentro da faixa de -0,0125 a 0,25 bar.
Instalações cujo ponto de processo aceite rosca externa G 1/4 e cuja conexão elétrica seja M12 de 4 pinos.
Aplicações com alimentação de 18 a 30 V DC e temperatura de operação entre -25 e 80 °C.
Sistemas que utilizem sinal de comutação, saída analógica disponível ou IO-Link, respeitando a configuração elétrica requerida.

⚠ Considere outro se precisa de:

Aplicações cuja pressão necessária esteja fora da faixa de medição especificada.
Instalações que exijam conexão de processo diferente de G 1/4 externa sem adaptador adequado.
Aplicações cuja alimentação esteja fora de 18 a 30 V DC ou cuja temperatura de operação exceda -25 a 80 °C.
Não selecionar como sensor de pressão absoluta: o tipo indicado para este modelo é pressão relativa.

APLICAÇÕES E USO

Uso industrial para monitorar pressão relativa em processos cuja faixa necessária esteja dentro de -0,0125 a 0,25 bar. A ficha confirma a faixa e o tipo de pressão; o fluido, a instalação e as condições do processo devem ser validados pelo projetista.
Aplicações com aquisição por IO-Link versão 1.1 são uma possibilidade indicada pelas interfaces do produto; confirme a compatibilidade do mestre IO-Link e a configuração no datasheet.
A conexão de processo G 1/4 externa permite instalação em pontos com rosca correspondente; a compatibilidade mecânica não confirma, por si só, compatibilidade química ou adequação ao fluido.
Operação em ambiente dentro de -25 a 80 °C e nas condições de proteção IP65/IP67 especificadas; a ficha não detalha aqui condições específicas de imersão ou montagem, portanto consulte o fabricante para esses casos.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PN2598 com display, IO-Link e faixa de medição de -0,0125 a 0,25 bar, verifique estes pontos:

Escolha o PN2598 quando

A aplicação exigir medição de pressão relativa dentro da faixa de -0,0125 a 0,25 bar, conexão de processo G 1/4 externa, alimentação de 18 a 30 V DC e uma das interfaces indicadas na ficha.

Busque outra faixa ou tipo de sensor quando

A pressão a medir ultrapassar os limites da faixa especificada ou quando o processo exigir pressão absoluta. Verifique também se a conexão de processo e a conexão elétrica atendem à instalação; a ficha deste modelo informa G 1/4 externa e M12 de 4 pinos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de pressão eletrônico com display	Classificação informada para o produto.
Marca	IFM	Fabricante informado na ficha.
Modelo / SKU / Part number	PN2598	Identificação do produto.
GTIN	4021179289146	Código de identificação comercial informado.
Categoria	Sensor de pressão	Categoria do produto.
Tipo de pressão	Pressão relativa	Tipo de pressão indicado na ficha.
Display	Possui display	Indicação local presente conforme atributo do anúncio.

Faixa de medição
Faixa de medição	-0,0125 a 0,25 bar	Limites de medição informados no anúncio.
Equivalência de faixa	-12,5 a 250 mbar; -5 a 100,4 inH2O; -1,25 a 25 kPa	Unidades alternativas informadas na ficha.
Escala ajustável	1:5	Valor informado no atributo do anúncio; consulte o datasheet para condições de aplicação.

Dados elétricos
Tensão de operação	18 a 30 V DC	Intervalo de alimentação especificado.
Consumo de corrente	< 35 mA	Limite informado na ficha.
Função elétrica	PNP/NPN	Função elétrica indicada; confira no datasheet a configuração e ligação aplicáveis.
Conexão elétrica	M12, 4 pinos	Tipo e número de pinos informados.

Saídas e interfaces
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link; 4...20 mA; 0...10 V	Tipos de sinal listados no anúncio; confirme configuração e ligação no datasheet.
Quantidade de saídas digitais	2	Quantidade indicada nos dados do produto.
Quantidade de saídas analógicas	1	Quantidade indicada nos dados do produto.
Versão IO-Link	1.1	Versão de interface informada.

Conexão de processo
Conexão de processo	G 1/4 rosca externa	Interface mecânica de processo; confirme a correspondência da rosca na instalação.

Condições ambientais
Temperatura de operação	-25 a 80 °C	Intervalo especificado para operação.
Grau de proteção	IP65; IP67	Graus de proteção informados; as condições de ensaio e montagem devem ser verificadas no datasheet.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato informado nos dados do produto.
Diâmetro	34 mm	Dimensão informada.
Comprimento	92,7 mm	Dimensão informada.
Peso	263,5 g	Valor informado nos dados do produto.
Torque de aperto	25 a 35 Nm	Intervalo informado; aplique conforme as condições e instruções do fabricante.

Materiais
Material do corpo	1.4404 (aço inoxidável 316L), PBT+PC-GF30, PBT-GF20 e PC	Materiais listados para o corpo.
Materiais em contato com o fluido	1.4404 (aço inoxidável 316L), Al2O3 (cerâmica) e FKM	Materiais indicados para as partes em contato com o fluido; avalie a compatibilidade química com o processo.

Dados de confiabilidade
MTTF	145 anos	Valor informado na ficha do produto; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link versão 1.1.

• Sinal analógico: 4...20 mA ou 0...10 V, conforme a configuração e a ligação aplicáveis.

• Sinal de comutação; a função elétrica informada é PNP/NPN.

Conexões

Elétrica Conector M12 de 4 pinos; alimentação de 18 a 30 V DC. A ficha informa função elétrica PNP/NPN, duas saídas digitais e uma saída analógica. Consulte o datasheet para a atribuição dos pinos e a configuração aplicável; não deduza o pinout apenas pelo número de pinos.

Processo Rosca externa G 1/4. A compatibilidade mecânica depende da rosca correspondente no ponto de instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de processo com conexão correspondente a G 1/4 externa e pressão relativa dentro da faixa do sensor.	✓	A conexão e o tipo de pressão correspondem aos dados especificados para o PN2598; confirme que a pressão está dentro dos limites de medição.
Controlador ou sistema que aceite IO-Link versão 1.1 e conexão elétrica compatível com M12 de 4 pinos.	✓	A ficha informa IO-Link 1.1 e conector M12 de 4 pinos; a pinagem e os requisitos do dispositivo devem ser conferidos no datasheet.
Entrada analógica que aceite o sinal selecionado entre 4...20 mA e 0...10 V.	✓	Ambos os sinais constam na ficha; confirme a configuração da saída e a compatibilidade elétrica da entrada receptora.
Aplicação que requer medição de pressão absoluta.	✗	O tipo de pressão especificado para este produto é pressão relativa.
Aplicação que requer medir fora da faixa de -0,0125 a 0,25 bar.	✗	A pressão requerida está fora da faixa de medição informada para o produto.
Instalação que exige tensão de alimentação fora de 18 a 30 V DC.	✗	A faixa de tensão especificada é de 18 a 30 V DC.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PN2598 com display, IO-Link e faixa de medição de -0,0125 a 0,25 bar

Confirme que o ponto de medição requer pressão relativa e que a pressão prevista está dentro da faixa especificada.
Verifique que a conexão do processo é compatível com a rosca externa G 1/4 e que os materiais em contato com o fluido são adequados ao processo.
Instale o sensor conforme as orientações do fabricante e respeite o torque de aperto informado de 25 a 35 Nm, quando aplicável à montagem.
Conecte a alimentação dentro da faixa de 18 a 30 V DC por meio do conector M12 de 4 pinos.
Confira no datasheet a atribuição dos pinos e configure a saída requerida — comutação, analógica ou IO-Link — antes de energizar o sistema.
Após a instalação, valide a leitura e o sinal no equipamento receptor e confirme que as condições ambientais permanecem dentro dos limites especificados.

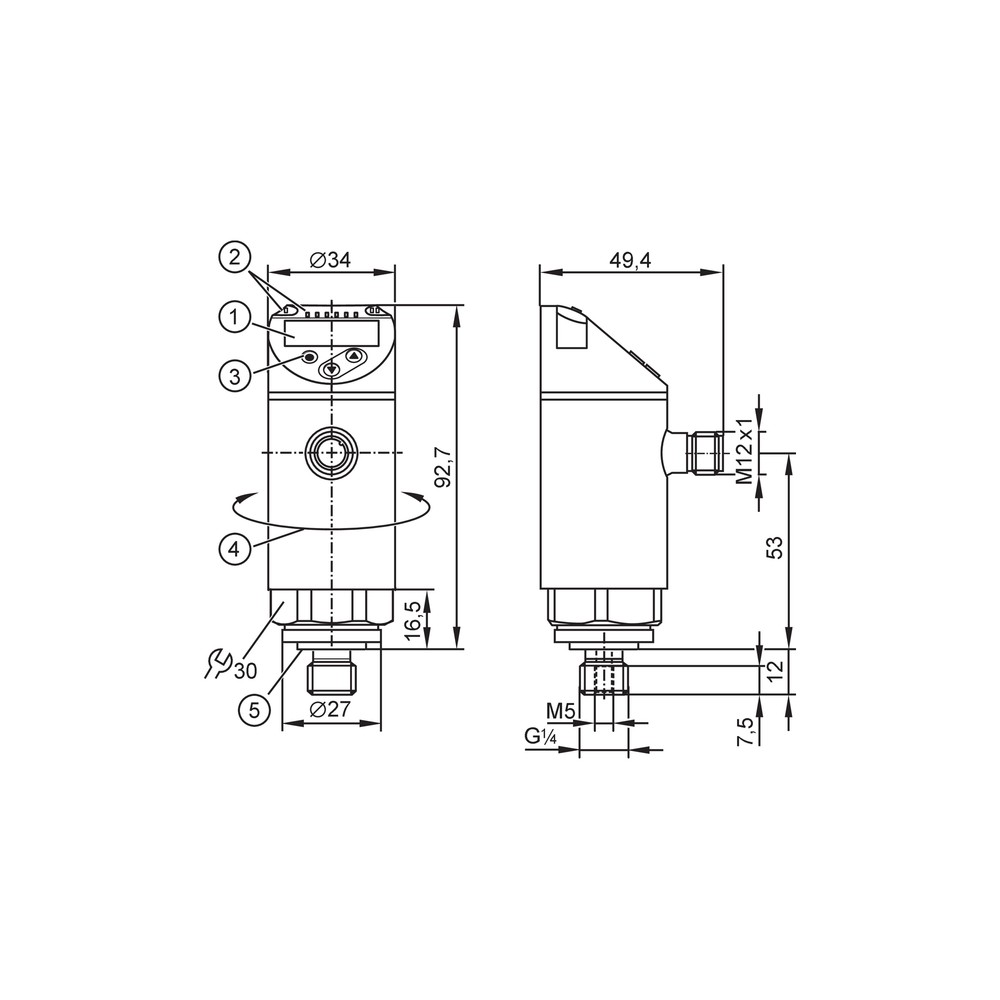

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor indicado não corresponde à pressão esperada.	A pressão aplicada pode estar fora da faixa de medição ou pode haver incompatibilidade entre pressão relativa e a referência exigida pelo processo.	Compare a pressão real e o tipo de referência do sistema com a faixa e o tipo de pressão especificados; verifique também a configuração e a leitura no datasheet.
O controlador não recebe sinal do sensor.	Pode haver alimentação fora de 18 a 30 V DC, ligação incorreta no conector M12 ou incompatibilidade entre a saída configurada e a entrada do controlador.	Meça a alimentação no sensor, confira a atribuição dos pinos no datasheet e valide se o controlador aceita o sinal selecionado.
A comunicação IO-Link não é estabelecida.	Pode haver incompatibilidade de versão, configuração ou ligação entre o sensor e o mestre IO-Link.	Confirme suporte a IO-Link 1.1 no sistema, verifique a ligação elétrica conforme o datasheet e valide a configuração do mestre.
Há vazamento ou dificuldade de montagem no ponto de processo.	A rosca do ponto pode não corresponder à G 1/4 externa ou o aperto pode não estar dentro do intervalo informado.	Confira a correspondência mecânica da rosca, inspecione a vedação e verifique o torque aplicado em relação ao valor de 25 a 35 Nm indicado na ficha.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2598 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2598 e para quem ele serve?

É um sensor eletrônico de pressão relativa com display, destinado a monitoramento industrial dentro da faixa de -0,0125 a 0,25 bar. É aplicável a sistemas que atendam às conexões e condições elétricas especificadas.

Quais sinais e comunicação o PN2598 oferece?

A ficha informa sinal de comutação, sinal analógico de 4...20 mA ou 0...10 V e IO-Link versão 1.1. Confirme no datasheet a configuração necessária para a instalação.

O produto acompanha cabo, conector ou outros acessórios?

A ficha fornecida não especifica acessórios inclusos. Confirme o conteúdo do fornecimento com o vendedor antes de concluir a seleção.

O PN2598 serve para medir pressão absoluta?

Não é indicado para essa finalidade conforme a ficha: o tipo de pressão especificado para o PN2598 é pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Posso usar o sensor se a pressão ultrapassar 0,25 bar?

A ficha informa uma faixa de até 0,25 bar, portanto uma aplicação que exceda esse limite está fora da faixa especificada. Selecione um sensor com faixa compatível com a pressão prevista.

O sensor não aparece no controlador; o que devo verificar antes de substituí-lo?

Verifique primeiro se a alimentação está entre 18 e 30 V DC, se a ligação M12 está correta e se a entrada do controlador aceita o sinal configurado. Consulte a pinagem no datasheet.

A leitura está diferente da pressão do processo; o que pode causar isso?

Confira se o processo requer pressão relativa, se a pressão está dentro da faixa do sensor e se a configuração da saída corresponde ao sistema receptor. Se persistir, valide a instalação e as instruções de diagnóstico do fabricante.

Devo escolher este sensor ou um modelo de outra faixa?

Escolha o PN2598 quando a faixa de -0,0125 a 0,25 bar e a medição de pressão relativa forem adequadas. Se a pressão prevista ou o tipo de pressão diferirem, selecione um modelo cujas especificações correspondam ao processo.

O PN2598 é vendido em kit ou como peça avulsa?

A ficha identifica o produto como PN2598, mas não detalha um kit nem os itens inclusos. Confirme o conteúdo do fornecimento caso precise de cabo, adaptador ou outro componente.

Que cuidados devo tomar na instalação elétrica?

Use alimentação de 18 a 30 V DC e conector M12 de 4 pinos, conferindo a atribuição dos pinos no datasheet. Não deduza a pinagem apenas pelo formato do conector.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação a uma referência de pressão; o PN2598 é especificado para esse tipo de pressão (Ref.: Tipo de pressão — pressão relativa).

IO-Link

Interface de comunicação indicada para o sensor; a versão informada é 1.1 (Ref.: Versão IO-Link — 1.1).

PNP/NPN

Tipos de função elétrica de saída informados para o produto; a ligação deve seguir a configuração e o esquema do fabricante (Ref.: Função elétrica — PNP/NPN).

G 1/4 externa

Conexão roscada de processo especificada para montagem mecânica no ponto de medição (Ref.: Conexão de processo — G 1/4 rosca externa).

IP65 / IP67

Graus de proteção indicados para o produto; verifique no datasheet as condições de montagem e aplicação correspondentes (Ref.: Grau de proteção — IP65; IP67).
