Sensor de Pressão IFM PN2597 com Display e IO-Link

Pré-visualizar: PN2597 IFM - Sensor de Pressão com Display Aplicações Industriais -0,05 a 1 bar IO-Link

PN2597 IFM - Sensor de Pressão com Display Aplicações Industriais -0,05 a 1 bar IO-Link

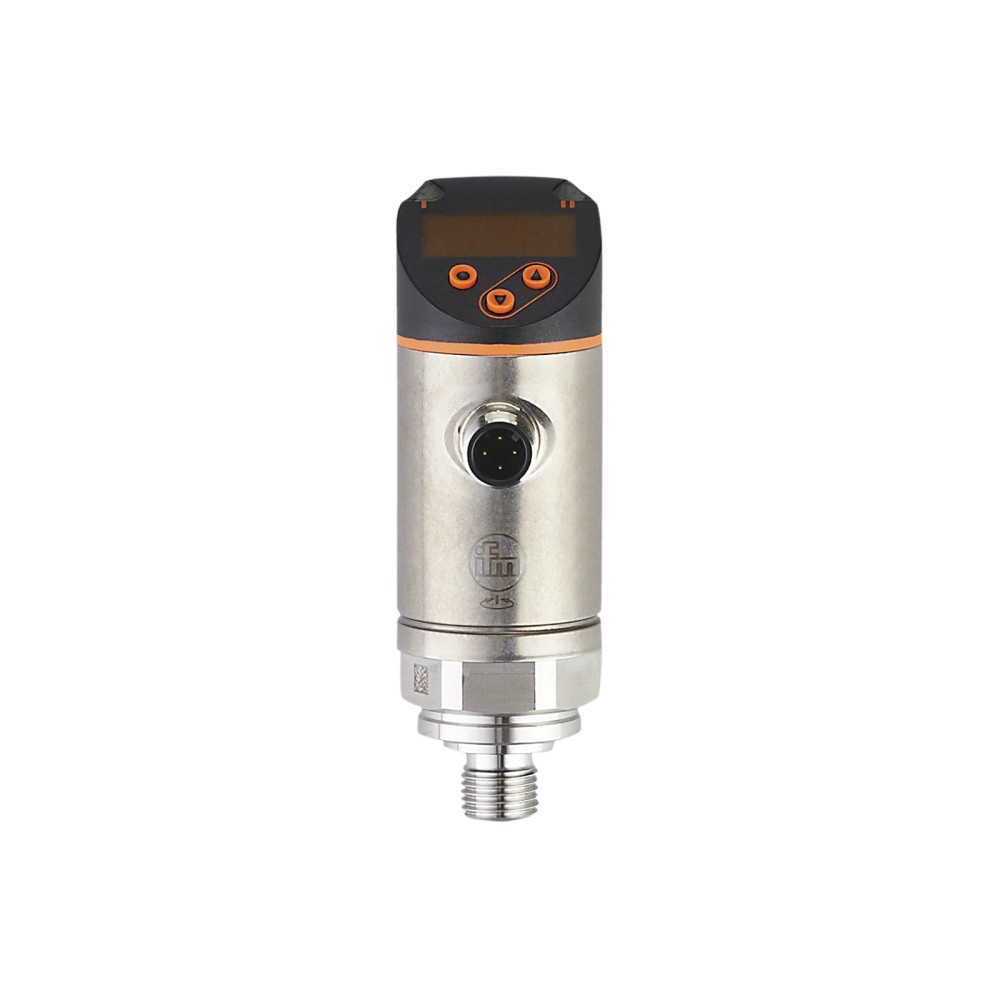

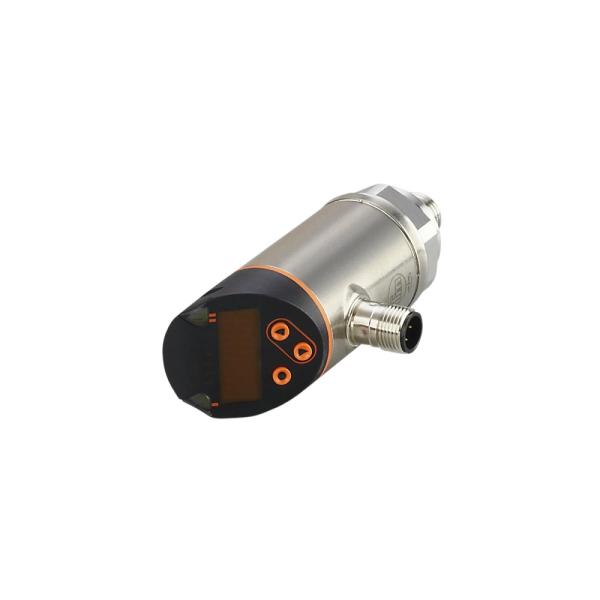

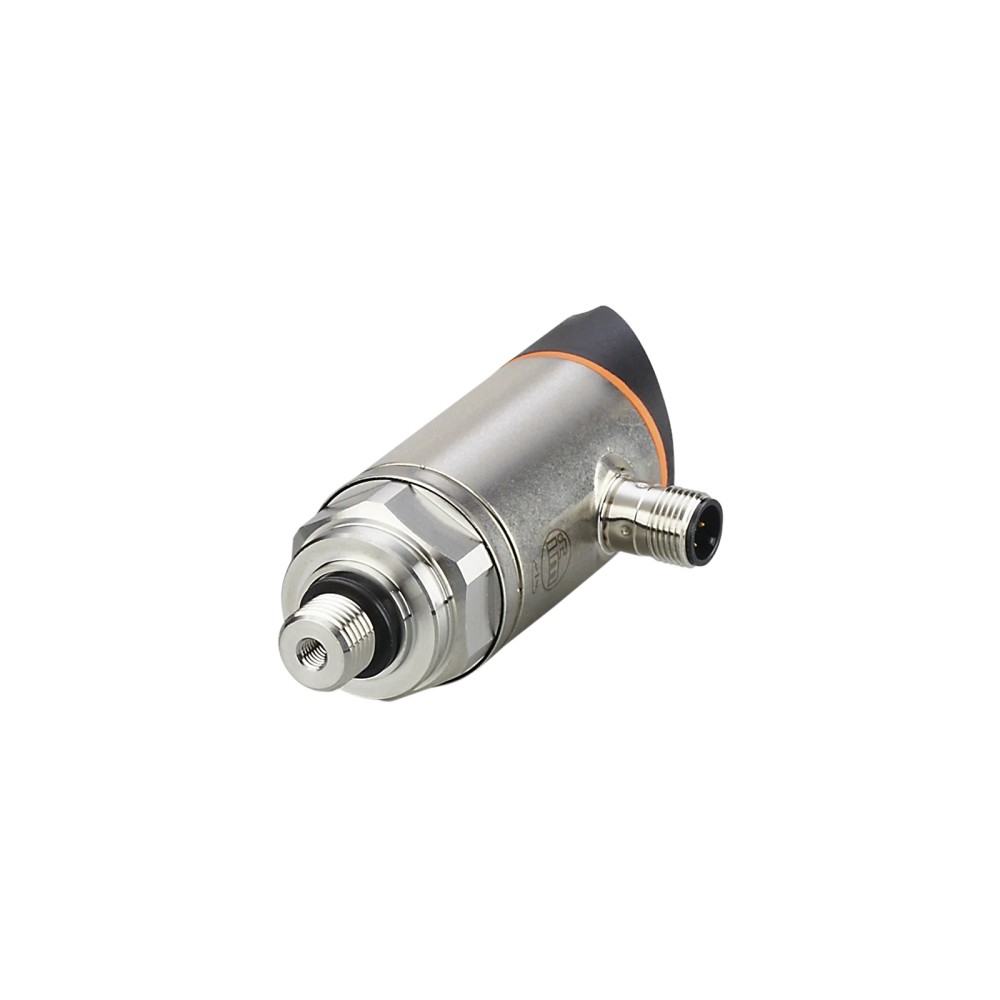

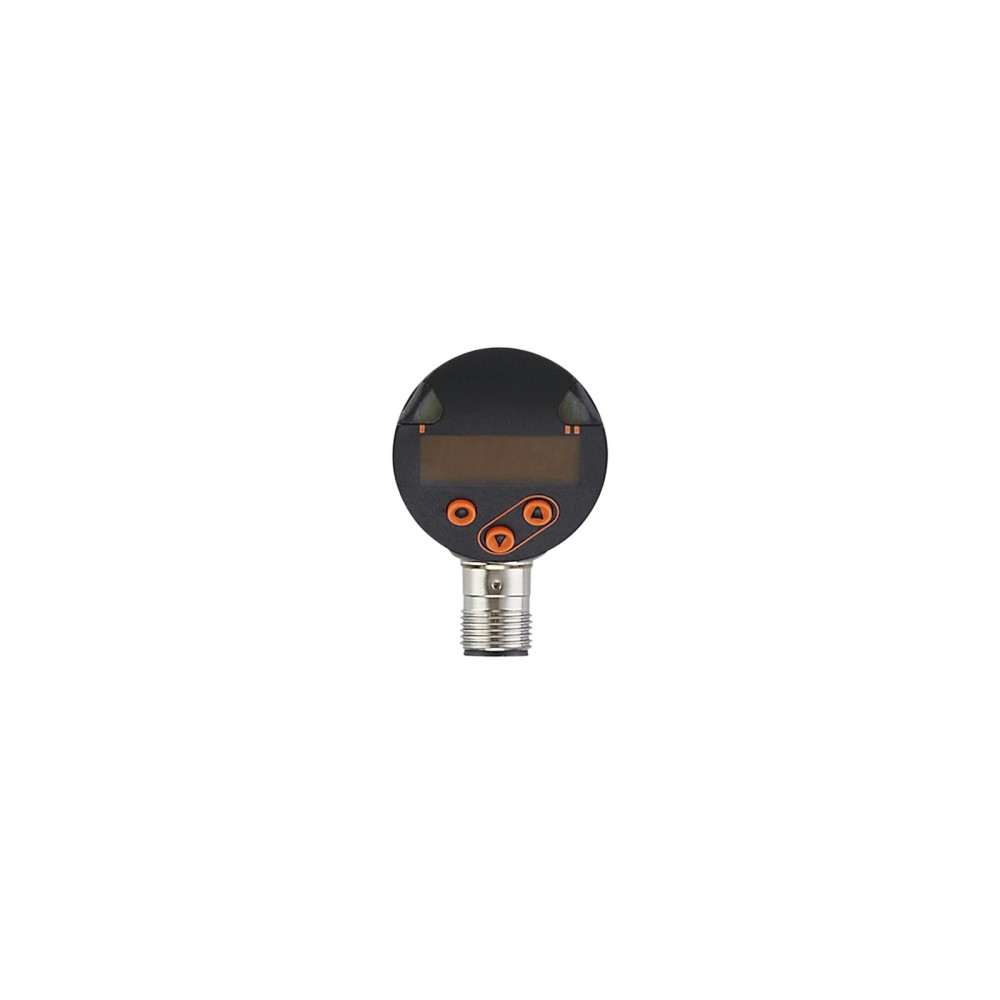

Imagem meramente ilustrativa

R$ 5.143,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2597
EAN: 4021179292504
NCM do produto: 90262090

Destaques do Produto Faixa -0,05 a 1 bar...mais

Fechar menu

Saiba mais sobre: "PN2597 IFM - Sensor de Pressão com Display Aplicações Industriais -0,05 a 1 bar IO-Link"

Destaques do Produto

Faixa

-0,05 a 1 bar

Saída

IO-Link + Analógica

Conexão

G 1/4

Proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o PN2597 IFM - Sensor de Pressão com Display Aplicações Industriais -0,05 a 1 bar IO-Link

O sensor de pressão eletrônico IFM PN2597 é um dispositivo robusto projetado para o monitoramento preciso de pressão relativa e vácuo em aplicações industriais. Equipado com célula cerâmica e display alfanumérico, oferece alta estabilidade de leitura. Sua interface IO-Link integrada e saídas configuráveis garantem ampla versatilidade em sistemas de automação.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm electronic
Faixa de Medição	-0,05 a 1 bar
Conexão Processo	G 1/4 rosca externa
Comunicação	IO-Link
Saídas	2x Digital / 1x Analógica
Grau Proteção	IP65 / IP67
Display	4 dígitos alfanumérico
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação industrial que utilizam interface IO-Link.
Monitoramento de vácuo ou pressão relativa em gases e líquidos compatíveis.
Aplicações que exigem leitura local via display alfanumérico.

⚠ Considere outro se precisa de:

Fluídos quimicamente agressivos que degradam aço inox 316L ou vedação FKM.
Pressões que excedam o limite de sobrecarga de 10 bar (10000 mbar).
Ambientes com temperaturas fora da faixa de -25 a 80 °C.

APLICAÇÕES E USO

Monitoramento de sistemas pneumáticos e hidráulicos.
Controle de pressão em circuitos de refrigeração.
Verificação de vácuo em processos de automação.
Indicação de pressão de processos em linhas industriais.

COMO ESCOLHER

Antes de comprar o PN2597 IFM - Sensor de Pressão com Display Aplicações Industriais -0,05 a 1 bar IO-Link, verifique estes pontos:

Quando escolher

Utilize o PN2597 quando necessitar de um sensor de pressão versátil com display local, capacidade de comunicação via IO-Link e saídas analógicas configuráveis em sistemas que operam dentro da faixa de -0,05 a 1 bar.

Quando buscar alternativas

Busque outras opções caso a aplicação exija faixas de pressão superiores a 1 bar, resistência química a fluidos não compatíveis com aço inox 316L/FKM, ou se o ambiente operar fora da faixa de -25 a 80 °C.

ESPECIFICAÇÕES TÉCNICAS

Medição
Faixa de medição	-0,05 a 1 bar	Faixa nominal de operação
Tipo de pressão	Pressão relativa, vácuo	Referência de medição

Dados Elétricos
Interface	IO-Link (COM2)	Protocolo digital
Sinais de saída	Comutação, Analógico (4-20mA / 0-10V)	Flexibilidade de sinal
Tensão de operação	18...30 V DC	Requisito elétrico

Mecânica e Ambiente
Conexão de processo	G 1/4 rosca externa	Padrão mecânico
Temperatura de operação	-25 a 80 °C	Limites térmicos
Grau de proteção	IP 65, IP 67	Proteção ambiental

COMPATIBILIDADE

Comunicação

• IO-Link (COM2)

• PNP

• NPN

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos

Processo G 1/4 rosca externa (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes industriais com umidade	✓	O grau de proteção IP67 garante vedação contra água e poeira.
Aplicações de alta pressão (ex: 20 bar)	✗	A faixa nominal é de até 1 bar; a pressão de ruptura é limitada.
Integração com CLP moderno	✓	Possui IO-Link e saídas analógicas padrão da indústria.

INSTALAÇÃO

Como instalar o PN2597 IFM - Sensor de Pressão com Display Aplicações Industriais -0,05 a 1 bar IO-Link

Limpe a conexão de processo no local da instalação.
Verifique se o anel de vedação está posicionado corretamente.
Rosqueie o sensor manualmente na conexão G 1/4.
Aplique o torque de 25 a 35 Nm utilizando a ferramenta adequada.
Conecte o cabo M12 codificação A ao sensor.
Energize o equipamento e configure os parâmetros de saída conforme o manual.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado / Sem resposta.	Falha na alimentação de energia ou ruptura de cabo.	Medir a tensão no conector M12 (18-30V DC).
Leitura de pressão divergente do real.	Configuração incorreta da escala (Turn down) ou descalibração.	Revisar parâmetros de escala via IO-Link ou botões.
Erro de saída ou indicação de falha no LED.	Sobrecarga na saída ou curto-circuito.	Verificar se a corrente de carga excede 250 mA.
Falha na comunicação de dados.	Incompatibilidade de baud rate ou mestre IO-Link.	Verificar se o mestre está configurado para COM2.

DOCUMENTAÇÃO TÉCNICA

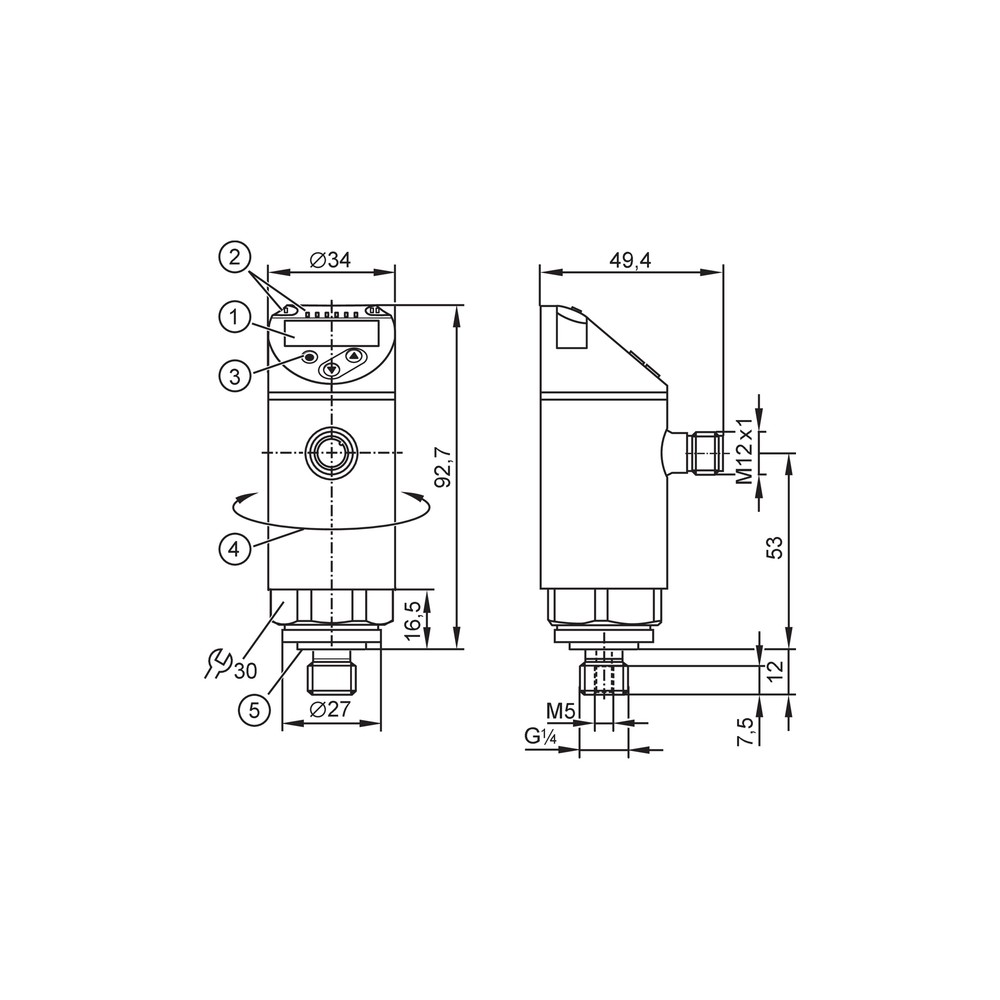

Datasheet Técnico PN2597 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PN2597 da IFM?

Este é um sensor de pressão eletrônico com célula cerâmica, projetado para monitorar fluidos líquidos e gasosos em processos industriais com faixa de -0,05 a 1 bar.

O sensor PN2597 é compatível com sistemas IO-Link?

Sim, ele possui IO-Link, saídas de comutação e saídas analógicas configuráveis (4...20 mA ou 0...10 V), sendo compatível com a norma IEC 61131-9.

Posso usar este sensor com qualquer tipo de fluido?

Não, este sensor não é adequado para fluidos que corroam aço inoxidável 1.4404 (316L), cerâmica (Al2O3) ou vedações em FKM.

Este sensor suporta pressões acima de 1 bar?

Não, ele foi projetado especificamente para pressões entre -0,05 e 1 bar. O uso acima da pressão de ruptura (3000 kPa) causará danos permanentes.

O display não liga, o que fazer?

Verifique a alimentação (18-30 V DC). Se não houver leitura, confira a conexão do cabo M12 e se há curto-circuito nas saídas.

A medição de pressão parece incorreta no display, por que?

Geralmente indica um erro de configuração de escala ou offset. Verifique se o parâmetro 'Turn down' está ajustado corretamente em 1:1.

Devo escolher este sensor ou um transmissor analógico simples?

Este modelo possui display integrado e IO-Link, tornando-o mais avançado e versátil para automação do que modelos puramente analógicos ou mecânicos.

Preciso comprar acessórios extras para instalar o sensor?

Este modelo PN2597 já é uma unidade completa. Não é necessário adquirir itens adicionais para o funcionamento básico, exceto o cabo conector M12 adequado.

Existe um torque de aperto específico para a instalação?

Sim, a instalação deve seguir o torque de aperto de 25 a 35 Nm na rosca G 1/4 para garantir a vedação correta e evitar danos ao sensor.

O sensor pode ficar exposto a umidade ou poeira?

O sensor possui proteção IP65 e IP67, o que o torna resistente a poeira e imersão temporária em água, sendo ideal para ambientes industriais agressivos.

GLOSSÁRIO TÉCNICO

IO-Link

Protocolo de comunicação industrial (Ref.: IEC 61131-9) que permite a troca de dados digitais entre sensores e mestres.

Turn down

Capacidade de ajustar a faixa de medição (escala) do sensor, aumentando a precisão em um intervalo específico (Ref.: 1:5).

IP67

Grau de proteção que indica resistência total à entrada de poeira e proteção contra imersão temporária em água.

FKM

Fluoroelastômero utilizado nas vedações do sensor para garantir compatibilidade química com diversos fluidos (Ref.: vedação de conexão).

BFSL

Best Fit Straight Line, método de cálculo de desvio da característica de medição (Ref.: < ± 0,25 %).
