Sensor de Pressão IFM PN2571 com Display 0-250 bar

Pré-visualizar: PN2571 IFM - Sensor de Pressão IFM Indústria 0-250 bar IO-Link

PN2571 IFM - Sensor de Pressão IFM Indústria 0-250 bar IO-Link

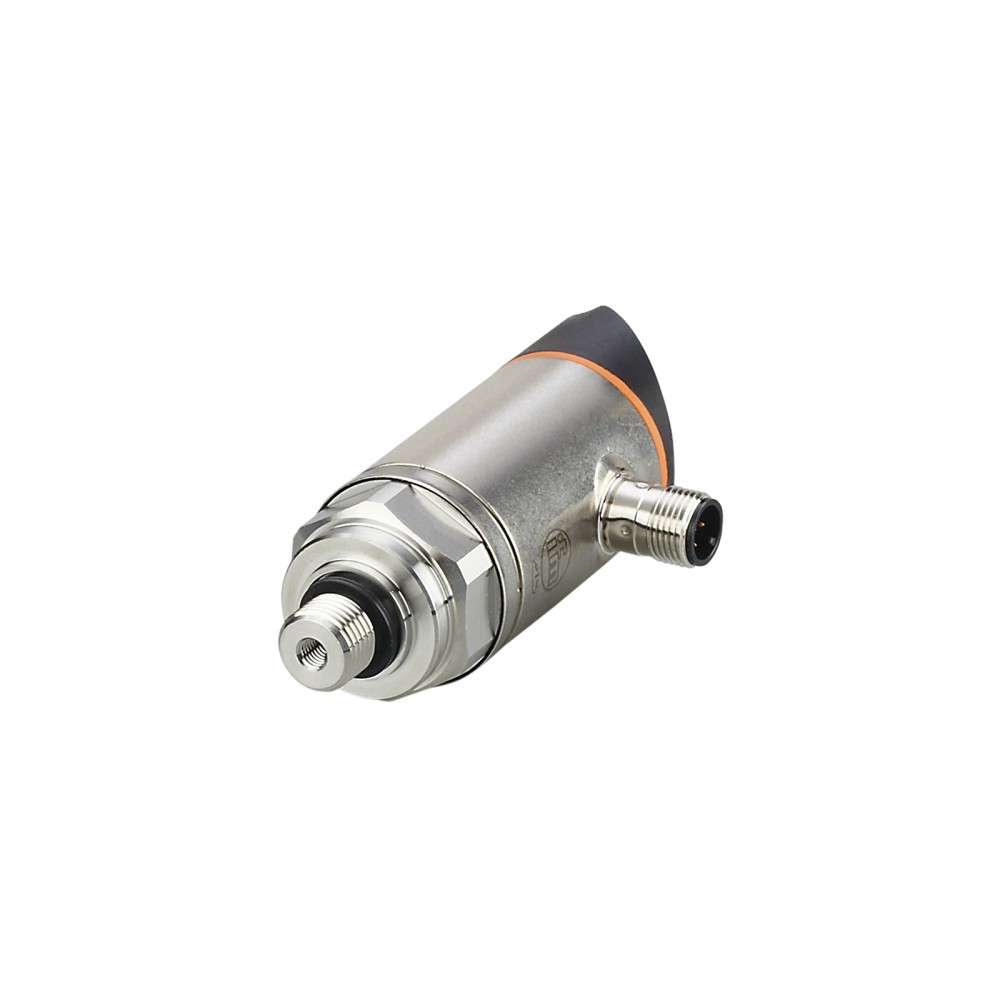

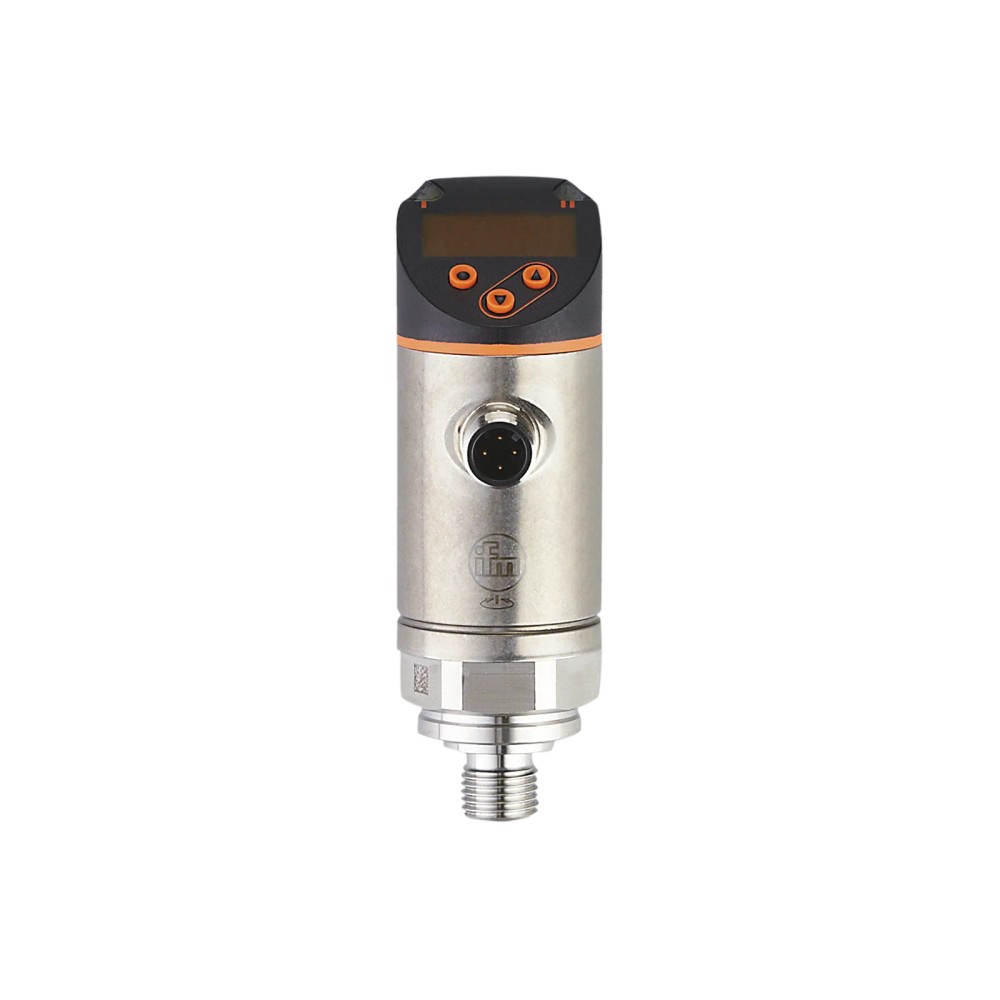

Imagem meramente ilustrativa

R$ 4.998,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2571
EAN: 4021179289108
NCM do produto: 90262090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "PN2571 IFM - Sensor de Pressão IFM Indústria 0-250 bar IO-Link"

Destaques do Produto

Faixa de medição

0...250 bar

Tipo de pressão

Relativa

Conexão de processo

G 1/4 externa; rosca interna M5

Sinal analógico

4...20 mA ou 0...10 V, escala ajustável 1:5

Comunicação

IO-Link; modo SIO disponível

Alimentação

18...30 V DC, SELV/PELV

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN2571 com display, 0...250 bar, saída analógica e IO-Link

O IFM PN2571 é um sensor eletrônico de pressão relativa com display, destinado à medição de pressão em fluidos líquidos e gasosos em aplicações industriais. Sua faixa de medição é de 0...250 bar, com conexão de processo G 1/4 externa. Oferece saída de comutação, saída analógica configurável em 4...20 mA ou 0...10 V e comunicação IO-Link.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	PN2571
Tipo de pressão	Pressão relativa
Faixa de medição	0...250 bar / 0...3625 psi / 0...25 MPa
Conexão de processo	G 1/4 rosca externa; rosca interna M5
Sinais de saída	Comutação, analógico e IO-Link
Saída analógica	4...20 mA ou 0...10 V; escala ajustável 1:5
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65 e IP 67
Display	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em fluidos líquidos e gasosos em aplicações industriais, dentro da faixa de 0...250 bar e da temperatura de operação especificada.
Instalações que utilizem conexão de processo G 1/4 externa e conexão elétrica M12 codificação A compatível.
Sistemas que recebam saída de comutação, sinal analógico 4...20 mA ou 0...10 V, ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Aplicações que exijam medição acima de 250 bar como faixa normal de operação; a resistência à pressão informada é um limite distinto, não uma faixa de medição.
Instalações cuja temperatura de operação do sensor ou do fluido esteja fora de -25...80 °C.
Aplicações que exijam pressão absoluta, pois o tipo indicado na ficha é pressão relativa.

APLICAÇÕES E USO

Uso descrito na ficha: medição industrial de pressão relativa em fluidos líquidos e gasosos, respeitando faixa de 0...250 bar e temperatura do fluido de -25...80 °C.
Possibilidade de uso em automação que receba IO-Link ou sinais analógicos de 4...20 mA ou 0...10 V; confirme a configuração da saída e a compatibilidade da entrada do controlador antes da integração.
Possibilidade de monitoramento local por display e uso de saídas de comutação; a ficha fornecida não detalha os pontos de comutação nem a configuração do display.
A conexão indicada é G 1/4 externa. Confirme a rosca correspondente no ponto de instalação e não interprete a resistência à pressão como faixa normal de medição.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN2571 com display, 0...250 bar, saída analógica e IO-Link, verifique estes pontos:

Escolha o PN2571 quando

A aplicação exigir medição de pressão relativa até 250 bar, display local, conexão G 1/4 externa e pelo menos uma das opções de sinal de comutação, analógico ou IO-Link.

Considere outra configuração quando

O processo exigir pressão absoluta, faixa de medição superior a 250 bar, temperatura fora de -25...80 °C ou conexão mecânica diferente de G 1/4 externa. Confirme os requisitos do sistema e consulte o datasheet para avaliar outra versão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de pressão eletrônico com display	Identificação do dispositivo conforme a ficha.
Aplicação	Aplicações industriais; fluidos líquidos e gasosos	Meios e contexto de uso descritos no cadastro.
Tipo de pressão	Pressão relativa	Referência da medição indicada pelo fabricante.
Display	Sim	O produto possui indicação local.

Faixa de medição e pressão
Faixa de medição	0...250 bar / 0...3625 psi / 0...25 MPa	Faixa nominal de medição; não confundir com resistência à pressão.
Resistência à pressão	500 bar / 7250 psi / 50 MPa	Limite de resistência informado; não é faixa de medição.
Pressão mínima de ruptura	1200 bar / 17400 psi / 120 MPa	Valor mínimo de pressão de ruptura registrado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo informado.

Saídas e funções
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link, configuráveis	Modos de saída especificados para o produto.
Função elétrica	PNP/NPN	Função elétrica indicada na ficha.
Quantidade de saídas digitais	2	Número informado de saídas digitais.
Quantidade de saídas analógicas	1	Número informado de saídas analógicas.
Corrente da saída analógica	4...20 mA, escala ajustável 1:5	Faixa e possibilidade de ajuste da escala.
Tensão da saída analógica	0...10 V, escala ajustável 1:5	Faixa e possibilidade de ajuste da escala.
Frequência de comutação DC	< 500 Hz	Limite informado para comutação em corrente contínua.
Modo SIO	Sim	Operação em modo SIO indicada no cadastro.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC (SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor e condição de ensaio registrados.
Watchdog integrado	Sim	Recurso indicado no cadastro.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão da interface indicada na ficha.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência informados.
Conexão elétrica	1 x M12, codificação A; 4 contatos banhados a ouro	Tipo de conector e características dos contatos.

Conexão de processo e materiais
Conexão de processo	G 1/4 rosca externa conforme DIN EN ISO 1179-2; rosca interna M5	Padrão e configuração de conexão indicados.
Vedação da conexão de processo	FKM (DIN EN ISO 1179-2)	Material de vedação informado para a conexão.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para as partes em contato com o fluido.
Materiais construtivos listados	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais registrados no cadastro; a ficha fornecida não discrimina a aplicação de cada material.
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento de medição indicada.
Torque máximo de aperto	25...35 Nm	Faixa informada como torque máximo de aperto; seguir as orientações de montagem do fabricante.

Condições ambientais
Temperatura de operação	-25...80 °C	Limite de operação informado.
Temperatura do fluido	-25...80 °C	Limite especificado para o fluido.
Temperatura ambiente	-25...80 °C	Faixa ambiente registrada.
Temperatura de armazenamento	-40...100 °C	Faixa para armazenamento, não para operação.
Grau de proteção	IP 65; IP 67	Graus de proteção indicados na ficha; dependem da montagem e do acoplamento apropriado.
Resistência a choques	DIN EN 60068-2-27 (50 g, 11 ms)	Condição de ensaio e valor informados.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 10...2000 Hz)	Condição de ensaio e faixa informadas.

Tempos e vida útil
Retardo de prontidão	0,3 s	Tempo informado até a disponibilidade.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima indicada na ficha.
MTTF	129 anos	Valor MTTF informado no cadastro; não representa garantia de vida útil individual.

Dados mecânicos
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø 34 mm / comprimento 92,7 mm	Dimensões registradas no cadastro.
Peso	261,5 g	Massa informada para o produto.
Conexão de processo — vedação	FKM	Material de vedação indicado para a conexão.

Certificações e identificação comercial
Certificado UL	Número de aprovação UL J014	Identificação UL informada na ficha.
GTIN	4021179289108	Identificador comercial do produto.
Part number / SKU	PN2571	Código de identificação do produto.
NCM	9026.20.90	Classificação fiscal cadastrada.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9, tipo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• Saída analógica: 4...20 mA ou 0...10 V, com escala ajustável 1:5.

Conexões

Elétrica Conector M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC para SELV/PELV. Função elétrica PNP/NPN; duas saídas digitais e uma saída analógica. Verifique a atribuição dos pinos no datasheet antes de energizar.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2, com rosca interna M5; vedação da conexão de processo em FKM. Torque máximo de aperto informado: 25...35 Nm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada analógica 4...20 mA ou 0...10 V e alimentação dentro de 18...30 V DC	✓	As duas opções de saída analógica e a faixa de alimentação constam na ficha; a escala é ajustável 1:5.
Sistema de automação com IO-Link compatível com revisão 1.1 e COM2 (38,4 kBaud)	✓	O sensor informa IO-Link revisão 1.1, padrão SDCI IEC 61131-9 e tipo de transferência COM2.
Instalação com conexão de processo G 1/4 externa compatível	✓	A conexão de processo especificada é G 1/4 externa, DIN EN ISO 1179-2, com rosca interna M5.
Aplicação que requer medição de pressão absoluta	✗	A ficha identifica o tipo de pressão como relativa.
Processo com temperatura de operação ou do fluido fora de -25...80 °C	✗	A temperatura de operação e a temperatura do fluido indicadas são -25...80 °C.
Medição normal acima de 250 bar	✗	A faixa de medição termina em 250 bar; a resistência à pressão de 500 bar não altera essa faixa.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN2571 com display, 0...250 bar, saída analógica e IO-Link

Confirme que a aplicação requer pressão relativa e que a pressão de operação está dentro da faixa de medição de 0...250 bar.
Verifique a compatibilidade mecânica da porta do processo com a rosca externa G 1/4 e a rosca interna M5 indicada na ficha.
Confirme que a temperatura ambiente e a do fluido permanecem entre -25...80 °C.
Instale o sensor e a vedação FKM compatível com a conexão; respeite as instruções do fabricante e o torque informado de 25...35 Nm.
Conecte o cabo ao conector M12 codificação A e verifique a pinagem no datasheet antes de aplicar alimentação.
Alimente em 18...30 V DC SELV/PELV e valide a saída selecionada — comutação, 4...20 mA, 0...10 V ou IO-Link — com o sistema de controle.

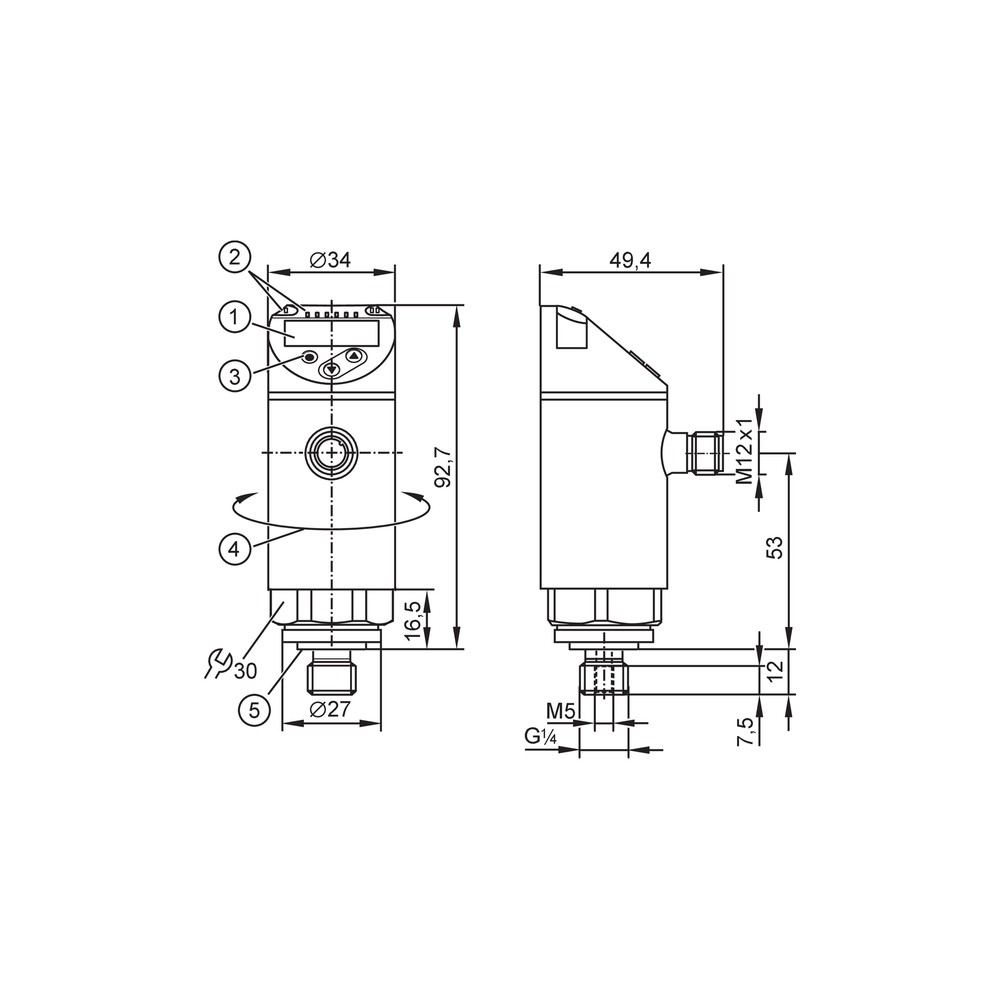

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe sinal do sensor.	Alimentação fora de 18...30 V DC, conexão M12 incorreta ou incompatibilidade de configuração entre a saída selecionada e a entrada do controlador.	Meça a tensão de alimentação, confira a conexão e a pinagem no datasheet e verifique se o canal do controlador corresponde ao sinal configurado.
A leitura de pressão parece incorreta para o processo.	A aplicação requer pressão absoluta, embora o sensor seja de pressão relativa, ou a pressão está fora da faixa de medição.	Confirme o tipo de referência de pressão exigido pelo processo e compare a pressão de operação com a faixa de 0...250 bar.
A comunicação IO-Link não é estabelecida.	Porta, mestre ou configuração de comunicação incompatível com os dados de interface do sensor.	Verifique se o sistema suporta IO-Link revisão 1.1 e COM2 (38,4 kBaud), além da ligação e configuração do canal.
Há vazamento ou instabilidade na conexão de processo.	Rosca incompatível, vedação inadequada ou montagem fora das condições especificadas.	Confira a rosca G 1/4 externa, a vedação FKM e o torque informado de 25...35 Nm; despressurize o sistema antes de inspecionar.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN2571 — português (Datasheet) Desenho em escala IFM PN2571 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2571 e para que serve?

É um sensor eletrônico de pressão relativa com display para medir pressão em fluidos líquidos e gasosos em aplicações industriais. Disponibiliza sinais de comutação, analógico e IO-Link.

O PN2571 funciona com IO-Link e quais sinais analógicos oferece?

Sim. A ficha informa IO-Link revisão 1.1, COM2 a 38,4 kBaud e modo SIO; as opções analógicas são 4...20 mA e 0...10 V, com escala ajustável 1:5.

O que acompanha o produto?

A ficha fornecida não especifica acessórios incluídos; portanto, não é possível confirmar cabos, adaptadores ou outros itens além do sensor.

Posso usar este sensor para medir pressão absoluta?

Não é a aplicação indicada: o PN2571 é especificado para pressão relativa. Para pressão absoluta, selecione um produto cuja ficha declare esse tipo de medição.

Ele serve para medir pressões acima de 250 bar?

A faixa de medição termina em 250 bar, portanto não deve ser selecionado para medição normal acima desse valor. A resistência à pressão informada de 500 bar é um parâmetro diferente da faixa de medição.

O display liga, mas a leitura não corresponde ao processo; o que verifico?

Confirme se o processo requer pressão relativa e se a pressão está dentro de 0...250 bar. Verifique também se a referência e a configuração do sistema de leitura correspondem ao sinal utilizado.

A leitura IO-Link ou analógica está ausente; devo trocar o sensor?

Antes da troca, verifique a alimentação de 18...30 V DC, a pinagem M12 e a compatibilidade entre a saída configurada e a entrada do controlador. Para IO-Link, confira suporte à revisão 1.1 e COM2.

Quando escolher a saída analógica e quando escolher IO-Link?

Escolha 4...20 mA ou 0...10 V quando a entrada do sistema for compatível com esses sinais. Use IO-Link quando o mestre e a configuração do sistema suportarem a interface especificada; valide a arquitetura antes da compra.

Preciso de qual conexão elétrica para instalar o PN2571?

O sensor usa um conector M12, codificação A, com 4 contatos. Consulte o datasheet para a pinagem e faça a ligação com a alimentação desligada.

O sensor inclui cabo ou outros acessórios para instalação?

A ficha disponível não confirma cabo nem acessórios incluídos. Verifique os itens fornecidos no anúncio ou com o fornecedor antes de planejar a instalação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente; é o tipo especificado para este sensor. (Ref.: Tipo de pressão: pressão relativa.)

IO-Link

Interface de comunicação de sensores e atuadores; neste produto, a ficha indica revisão 1.1 e COM2. (Ref.: Interface de comunicação: IO-Link.)

COM2

Tipo de transferência IO-Link com taxa indicada de 38,4 kBaud. (Ref.: Tipo de transferência: COM2 (38,4 kBaud).)

SELV/PELV

Classificações de circuitos de baixa tensão de segurança ou de proteção citadas como condição de alimentação. (Ref.: Tensão de operação: 18...30 V DC para SELV/PELV.)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, sujeita às condições de montagem e conexão. (Ref.: Grau de proteção: IP 65; IP 67.)
