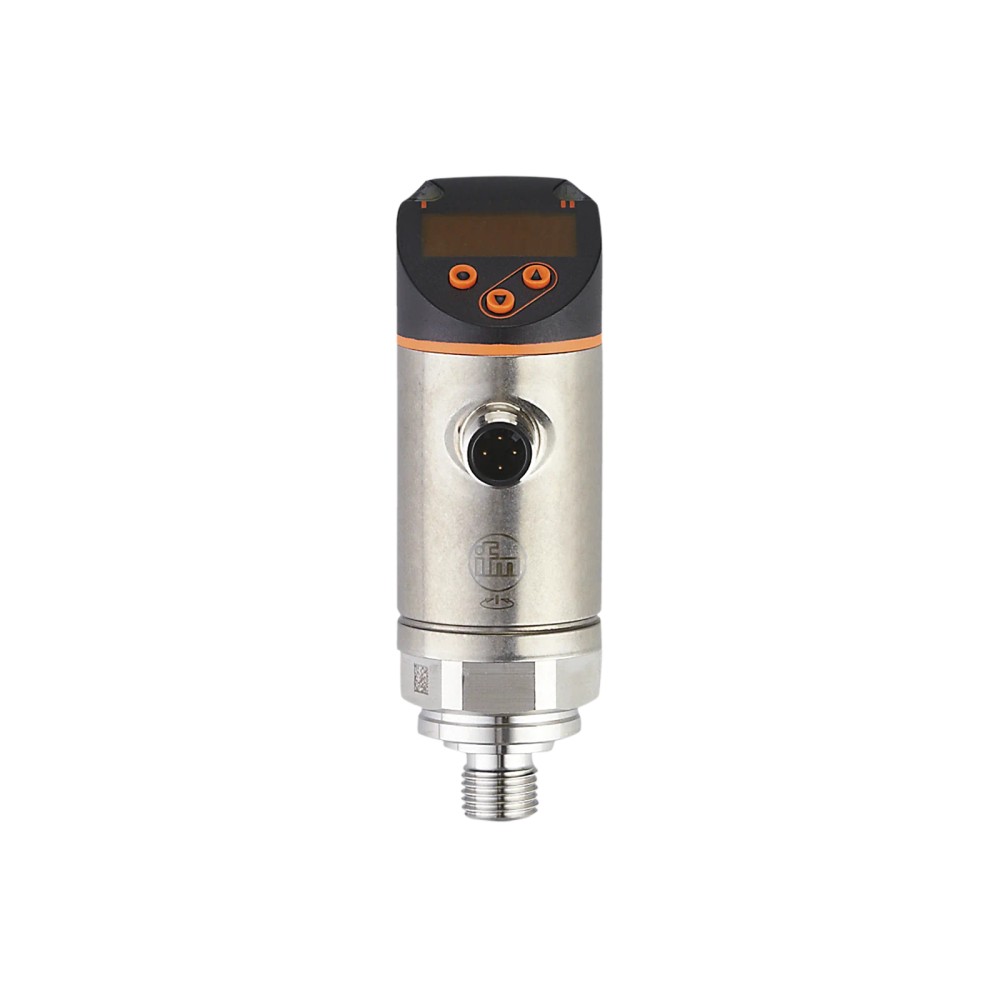

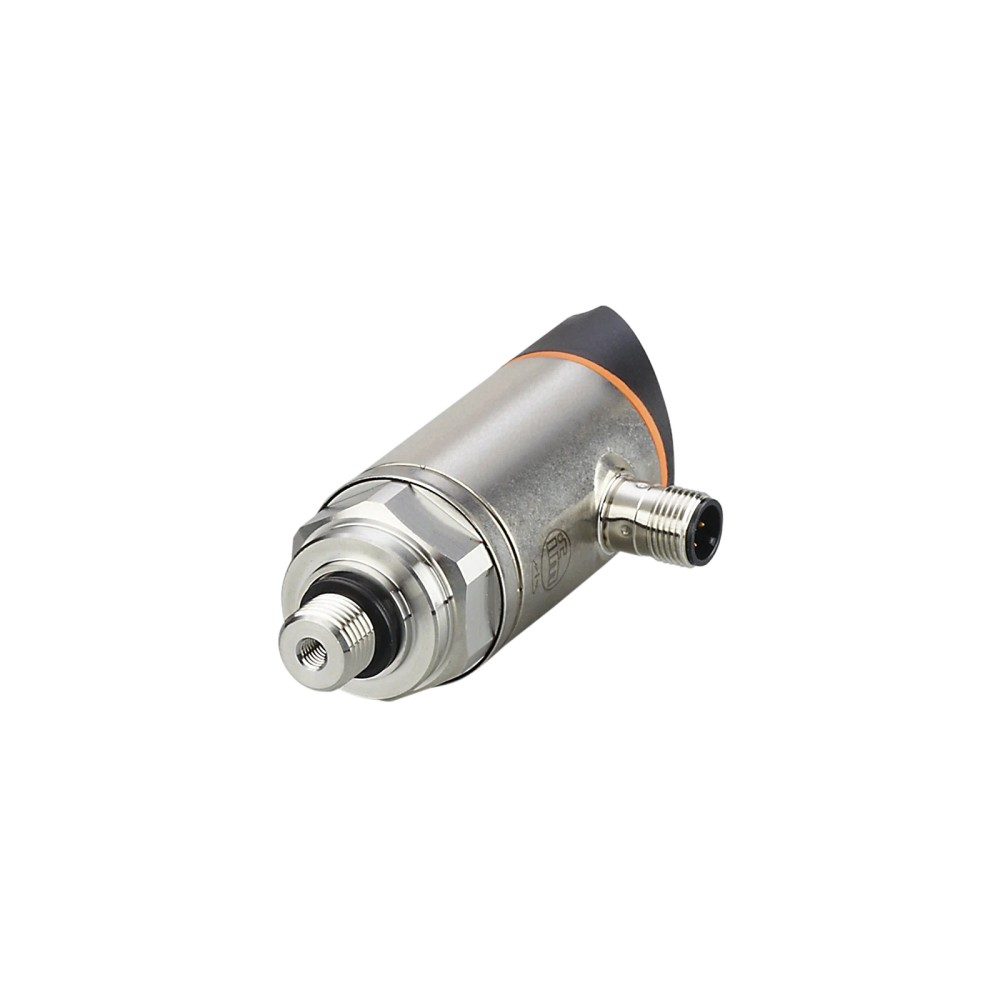

Sensor de Pressão IFM PN2570 - 0-400 bar IO-Link

Pré-visualizar: PN2570 IFM - Sensor de Pressão com Display Monitoramento Industrial 0-400 bar IO-Link

PN2570 IFM - Sensor de Pressão com Display Monitoramento Industrial 0-400 bar IO-Link

Imagem meramente ilustrativa

R$ 5.143,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2570
EAN: 4021179289092
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN2570 IFM - Sensor de Pressão com Display Monitoramento Industrial 0-400 bar IO-Link"

Destaques do Produto

Faixa de pressão

0...400 bar

Conexão de processo

G 1/4 externa; rosca interna M5

Saída analógica

Selecionável entre 4...20 mA e 0...10 V; escala ajustável 1:5

Comunicação

IO-Link COM2, 38,4 kBaud, revisão 1.1; modo SIO disponível

Alimentação

18...30 V DC

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN2570 com display, 0...400 bar, IO-Link

O IFM PN2570 é um sensor eletrônico de pressão relativa para monitorar fluidos líquidos e gasosos em aplicações industriais. Mede de 0 a 400 bar e combina display de 4 dígitos com duas saídas digitais configuráveis, uma saída analógica e comunicação IO-Link. A conexão de processo é G 1/4 externa, e o equipamento opera com alimentação de 18 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...400 bar; 0...5800 psi; 0...40 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	G 1/4 externa; rosca interna M5
Saídas	2 digitais configuráveis e 1 analógica; IO-Link
Sinais analógicos	4...20 mA ou 0...10 V, escala ajustável 1:5
Alimentação	18...30 V DC
Display	Alfanumérico, 4 dígitos, vermelho/verde
Temperatura de operação	-25...80 °C
Grau de proteção	IP 65 e IP 67
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de pressão relativa em fluidos líquidos ou gasosos, dentro da faixa de medição de 0...400 bar e da temperatura do fluido de -25...80 °C.
Instalações que requerem indicação local por display, duas saídas digitais configuráveis, uma saída analógica e/ou comunicação IO-Link.
Montagens que aceitem conexão de processo G 1/4 externa e conexão elétrica M12, codificação A, com alimentação de 18...30 V DC.

⚠ Considere outro se precisa de:

Medição cujo valor esperado esteja fora da faixa de 0...400 bar; a faixa informada não especifica medição abaixo de zero.
Processos com temperatura do fluido fora de -25...80 °C.
Instalações que não aceitem conexão de processo G 1/4 externa ou que não forneçam alimentação de 18...30 V DC.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: monitoramento industrial da pressão relativa de fluidos líquidos e gasosos, respeitando a faixa de medição de 0...400 bar e a temperatura do fluido de -25...80 °C.
Possibilidade de integração a sistemas de automação com master IO-Link COM2, revisão 1.1 e classe de porta indicada; validar configuração de DeviceID e parâmetros no sistema de controle.
Possibilidade de uso das duas saídas digitais para sinalização de chaveamento e da saída analógica configurada em corrente ou tensão; verificar compatibilidade elétrica da entrada conectada e os limites de carga aplicáveis no datasheet.
A instalação em ambientes sujeitos a umidade ou poeira deve considerar os graus IP 65/IP 67 e as condições corretas de montagem e conexão; a ficha não detalha condições específicas de imersão.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN2570 com display, 0...400 bar, IO-Link, verifique estes pontos:

Escolha o PN2570 quando

A aplicação exigir medição de pressão relativa até 400 bar, indicação local, saídas digitais e analógica configuráveis ou integração IO-Link, e for compatível com a conexão G 1/4 externa e a faixa térmica especificada.

Avalie outro modelo quando

A pressão de processo ultrapassar a faixa de medição de 0...400 bar, a temperatura do fluido estiver fora de -25...80 °C ou a conexão mecânica exigida não for G 1/4 externa. Confirme no datasheet do modelo alternativo a faixa, a conexão e os sinais necessários.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN2570	Identificação do produto.
Tipo de produto	Sensor eletrônico de pressão com display	Categoria funcional indicada na ficha.
Tipo de pressão	Pressão relativa	Tipo de pressão medido.
Aplicação indicada	Aplicações industriais com fluidos líquidos e gasosos	Aplicação descrita na ficha do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU	PN2570	Código de identificação comercial.
GTIN	4021179289092	Identificador global do produto.
Part number	PN2570	Referência do fabricante.
NCM	9026.20.90	Código fiscal informado na ficha.

Faixa de medição e pressão
Alcance de medição	0...400 bar / 0...5800 psi / 0...40 MPa	Faixa nominal de medição; não confundir com resistência à pressão.
Resistência à pressão	800 bar / 11580 psi / 80 MPa	Limite de resistência informado; não é faixa de medição.
Pressão de ruptura mínima	1700 bar / 24650 psi / 170 MPa	Valor mínimo de pressão de ruptura declarado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Resistência declarada contra vácuo; não altera a faixa nominal de medição.
Ciclos de pressão mínimos	100 milhões	Número mínimo de ciclos informado pelo fabricante.

Conexões e materiais
Conexão de processo	Rosca externa G 1/4 conforme DIN EN ISO 1179-2; rosca interna M5	Interface mecânica de processo e rosca interna conforme ficha.
Vedação da conexão de processo	FKM conforme DIN EN ISO 1179-2	Material e referência da vedação informados.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material informado para as partes em contato com o fluido.
Materiais do produto	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados na ficha do produto.
Torque recomendado	25...35 Nm	Valor recomendado; depende da lubrificação, vedação e nível de pressão.

Dados elétricos
Tensão de operação	18...30 V DC (SELV/PELV)	Limites de alimentação especificados.
Classe de proteção elétrica	III	Classe indicada na ficha.
Consumo de corrente	< 35 mA	Consumo informado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica especificado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção declarado para as saídas.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e condição de ensaio informados.
Carga máxima	500 Ω	Carga máxima informada na ficha; verificar a saída e as condições de ligação aplicáveis.
Resistência de carga mínima	2000 Ω	Valor mínimo informado na ficha; verificar a saída e as condições de ligação aplicáveis.

Entradas e saídas
Função elétrica	PNP/NPN	Função elétrica declarada; verificar configuração e pinagem no datasheet.
Quantidade de saídas digitais	2	Saídas configuráveis indicadas para o produto.
Quantidade de saídas analógicas	1	Saída analógica configurável.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Sinais disponíveis conforme configuração.
Saída analógica de corrente	4...20 mA, escala ajustável 1:5	Tipo de saída e possibilidade de ajuste de escala.
Saída analógica de tensão	0...10 V, escala ajustável 1:5	Tipo de saída e possibilidade de ajuste de escala.
Corrente máxima contínua da saída de comutação DC	250 mA	Limite de corrente contínua especificado por saída de comutação.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo indicado para a saída de comutação DC.
Frequência de comutação DC	< 500 Hz	Limite de frequência de comutação especificado.
Status de chaveamento	2 x LED amarelo	Indicação visual do estado das saídas de comutação.
Saída parametrizável	Abertura / fechamento	Comportamento configurável da saída.

Precisão e desvios
Repetibilidade	< ± 0,1 % da duração	Informada para variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ± 0,1 % da duração	Valor informado com turn down 1:1.
Desvio de características	< ± 0,25 % da duração (BFSL) / < ± 0,5 % da duração (LS)	Valores com turn down 1:1; BFSL = Best Fit Straight Line e LS = ajuste de ponto limite.
Precisão do ponto de ajuste	< ± 0,4 % da duração	Valor especificado com turn down 1:1.
Estabilidade ao longo do tempo	< ± 0,05 % da duração por 6 meses	Valor informado com turn down 1:1.
Coeficiente de temperatura da amplitude	0,2 % da duração / 10 K	Aplicável na faixa de -25...80 °C.
Coeficiente de temperatura do ponto zero	0,2 % da duração / 10 K	Aplicável na faixa de -25...80 °C.

Tempos de resposta e ajustes temporais
Tempo de resposta	< 1,5 ms	Tempo de resposta especificado.
Tempo de subida máximo da saída analógica	3 ms	Limite informado para a saída analógica.
Retardo de prontidão	0,3 s	Tempo indicado até a prontidão do sensor.
Tempo de retardo programável dS, dr	0...50 s	Faixa de ajuste dos atrasos de comutação/desligamento.
Amortecimento do valor de processo dAP	0...4 s	Faixa configurável de amortecimento do valor de processo.
Amortecimento da saída analógica dAA	0...4 s	Faixa configurável de amortecimento da saída analógica.

Interfaces e conexões elétricas
Interface de comunicação	IO-Link COM2, 38,4 kBaud, revisão 1.1, IEC 61131-9	Protocolo, taxa, revisão e norma especificados.
Modo SIO	Sim	Modo de operação indicado na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa de transferência indicada.
Classe de master port exigida	A; B se o pino 2 não estiver conectado	Condição de conexão indicada para a porta do master.
DeviceID, configuração de fábrica / CMPT = 2	459	Identificador suportado na configuração especificada.
DeviceID, Status_B High Resolution / CMPT = 3	637	Identificador suportado na configuração especificada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector e contatos especificados; consultar datasheet para pinagem.

Display e elementos de operação
Valores de medição exibidos	Display alfanumérico vermelho/verde, 4 dígitos	Tipo de indicação local.
Unidades do display	bar, psi, MPa; 3 LEDs verdes	Unidades e indicadores de unidade informados.
Watchdog integrado	Sim	Recurso indicado na ficha.
Possibilidades de ajuste	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Parâmetros configuráveis listados pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente de operação informada.
Temperatura do fluido	-25...80 °C	Limites especificados para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa declarada para armazenamento.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; observar condições de montagem e conexão.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Ensaio e condição indicados.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Ensaio e faixa de frequência indicados.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; utilizável para fluidos do grupo 2; substâncias do grupo 1 sob encomenda	Condição de aplicação declarada na ficha.

Dados mecânicos e vida útil
Formato do invólucro	Cilíndrico	Geometria indicada na ficha.
Dimensões	Ø 34 mm; comprimento 92,7 mm	Dimensões gerais informadas.
Peso	260,5 g	Peso indicado nos dados do produto.
MTTF	129 anos	Valor informado na ficha; não representa garantia ou vida útil assegurada.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade informada para o produto.
Certificado UL	Número de aprovação J014	Identificador informado na ficha.
Quantidade da embalagem	1 peça	Quantidade indicada nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, revisão 1.1, conforme IEC 61131-9; classe de master port A, ou B se o pino 2 não estiver conectado.

• Modo SIO disponível.

• DeviceID suportado: 459 com configuração de fábrica / CMPT = 2; 637 em Status_B High Resolution / CMPT = 3.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC (SELV/PELV). Saídas PNP/NPN; confirmar a configuração e a atribuição dos pinos no datasheet antes da ligação. Corrente máxima contínua por saída de comutação: 250 mA.

Processo Rosca externa G 1/4 conforme DIN EN ISO 1179-2; rosca interna M5. Vedação da conexão de processo FKM conforme DIN EN ISO 1179-2. Materiais em contato com o fluido: aço inoxidável 1.4542 (17-4 PH / 630).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração com master IO-Link compatível com COM2, revisão 1.1 e classe de porta indicada.	✓	A interface especificada é IO-Link COM2, 38,4 kBaud, revisão 1.1; a classe exigida é A, ou B se o pino 2 não estiver conectado.
Ligação convencional em modo SIO, com alimentação dentro de 18...30 V DC e entradas compatíveis com a saída PNP/NPN configurada.	✓	A ficha indica modo SIO, função elétrica PNP/NPN e alimentação de 18...30 V DC; verificar configuração e pinagem no datasheet.
Montagem em processo com conexão G 1/4 externa e fluido dentro da faixa de -25...80 °C.	✓	A rosca de processo é G 1/4 externa e a temperatura especificada do fluido é -25...80 °C.
Instalação em processo que exige conexão mecânica diferente de G 1/4 externa, sem adaptador validado para a montagem.	✗	A conexão de processo informada é G 1/4 externa; a ficha não confirma compatibilidade direta com outras roscas.
Medição de pressão acima de 400 bar.	✗	A faixa de medição termina em 400 bar. A resistência à pressão indicada não amplia a faixa de medição.
Uso com alimentação fora de 18...30 V DC.	✗	A tensão de operação especificada é 18...30 V DC.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN2570 com display, 0...400 bar, IO-Link

Confirme que a pressão prevista está dentro de 0...400 bar e que a temperatura ambiente e do fluido está entre -25...80 °C.
Verifique se a conexão do processo G 1/4 externa é compatível com a porta de montagem e com a vedação FKM especificada.
Monte o sensor sem exceder o torque recomendado de 25...35 Nm; o valor depende da lubrificação, vedação e nível de pressão.
Conecte o M12 codificação A de 4 contatos à alimentação de 18...30 V DC, usando a pinagem do datasheet e observando a classe de porta exigida para IO-Link.
Configure as saídas digitais, o tipo de saída analógica, a unidade de indicação e os parâmetros necessários para a aplicação.
Após a energização, confirme a leitura no display e verifique os estados de saída e a comunicação com o controlador antes de liberar o processo.

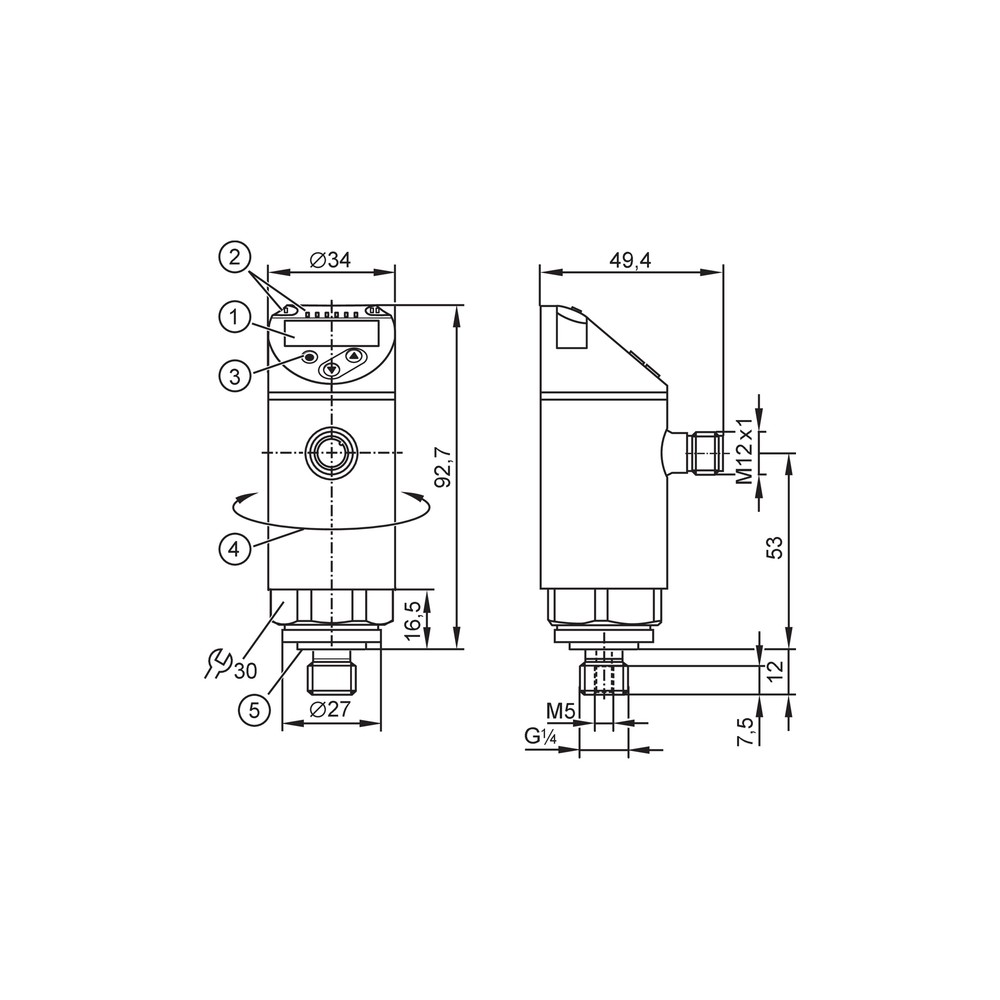

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display sem indicação após a instalação.	Alimentação ausente ou fora da faixa de operação, ou ligação elétrica incorreta.	Meça a alimentação no conector e confirme 18...30 V DC; revise a pinagem no datasheet.
O valor indicado não corresponde à pressão esperada.	Conexão de processo com vedação ou montagem inadequada, ou processo fora da faixa de medição.	Compare a pressão de referência com a faixa 0...400 bar e inspecione conexão, vedação e montagem.
A entrada do controlador não recebe o sinal analógico esperado.	Tipo de saída configurado como corrente em vez de tensão, ou o contrário, ou incompatibilidade de carga/entrada.	Verifique a configuração 4...20 mA ou 0...10 V, a entrada do controlador e os limites de carga aplicáveis descritos no datasheet.
O controlador não identifica o sensor por IO-Link.	Master, classe de porta, taxa ou revisão não correspondem à interface configurada, ou DeviceID/configuração não coincide.	Confirme COM2 a 38,4 kBaud, revisão 1.1, classe A (ou B se o pino 2 não estiver conectado) e o DeviceID aplicável à configuração.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2570, português (Datasheet) Desenho em escala IFM PN2570 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2570 e para que serve?

É um sensor eletrônico de pressão relativa com display para monitoramento industrial de fluidos líquidos e gasosos. Disponibiliza saídas digitais, saída analógica e comunicação IO-Link.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Confirme com o fornecedor o conteúdo físico da embalagem.

O PN2570 funciona com qualquer master IO-Link?

Não é possível afirmar compatibilidade com qualquer master. A interface especificada é IO-Link COM2, revisão 1.1, com classe de porta A ou B se o pino 2 não estiver conectado; confira também o DeviceID e os requisitos do master.

Ele serve para medir pressão acima de 400 bar?

Não como faixa de medição: o alcance especificado é 0...400 bar. A resistência à pressão de 800 bar não deve ser interpretada como faixa de medição.

Posso usar esse sensor com temperatura do fluido acima de 80 °C?

A ficha especifica temperatura do fluido de -25...80 °C. Para temperaturas fora dessa faixa, selecione uma versão cuja documentação cubra as condições do processo.

O display acende, mas a leitura ou a saída parece incorreta; o que verifico?

Confira se a pressão está dentro da faixa de medição e se a conexão de processo e a vedação estão montadas corretamente. Depois, compare a leitura com uma referência adequada e revise a parametrização.

A saída analógica não corresponde ao sinal esperado; preciso trocar o sensor?

Verifique primeiro se a saída foi configurada para 4...20 mA ou 0...10 V conforme a entrada do controlador. Confira também a ligação e os limites de carga especificados antes de substituir o sensor.

Quando escolho o PN2570 em vez de um sensor sem IO-Link?

Escolha o PN2570 quando forem necessários display local, duas saídas digitais, uma saída analógica configurável e/ou comunicação IO-Link. Se a aplicação exigir uma faixa diferente ou outra conexão de processo, compare os dados de outro modelo.

Preciso de adaptador para instalar o sensor?

A conexão informada é G 1/4 externa, com rosca interna M5. Se a porta do processo tiver outra rosca, confirme a compatibilidade mecânica e a adequação do adaptador antes da montagem.

Como faço a ligação elétrica e a configuração inicial?

Use o conector M12 codificação A e alimentação de 18...30 V DC, seguindo a pinagem do datasheet. Configure o tipo de saída, a unidade do display e, se aplicável, os parâmetros IO-Link antes de validar a operação.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica, conforme o tipo de pressão indicado para o sensor.

IO-Link COM2

Interface de comunicação ponto a ponto com taxa de transferência indicada de 38,4 kBaud.

Saída analógica 4...20 mA

Sinal de corrente analógico para transmitir uma variável de processo a uma entrada compatível; a escala pode ser ajustada 1:5.

BFSL

Método de avaliação de desvio denominado Best Fit Straight Line, usado como referência de característica na ficha.

G 1/4

Designação da rosca externa da conexão de processo, especificada conforme DIN EN ISO 1179-2.

Ligações relacionadas com "PN2570 IFM - Sensor de Pressão com Display Monitoramento Industrial 0-400 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2570 IFM - Sensor de Pressão com Display Monitoramento Industrial 0-400 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
