Sensor de Pressão IFM PN2299 com Display

Pré-visualizar: PN2299 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -1 a 1 bar IO-Link 1/4" NPT

PN2299 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -1 a 1 bar IO-Link 1/4" NPT

Imagem meramente ilustrativa

R$ 5.094,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2299
EAN: 4021179292467
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PN2299 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -1 a 1 bar IO-Link 1/4" NPT"

Destaques do Produto

Faixa de medição

-1 a 1 bar

Processo

Rosca interna 1/4″ NPT

Interface

IO-Link; saídas de comutação e analógica

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Alimentação

18...30 V DC

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN2299 com display, faixa de -1 a 1 bar, IO-Link e conexão 1/4″ NPT interna

O IFM PN2299 é um sensor eletrônico de pressão com display para monitorar pressão relativa e vácuo em aplicações industriais. Mede de -1 a 1 bar e oferece saídas de comutação, analógica e IO-Link. Possui conexão de processo 1/4″ NPT interna, alimentação de 18 a 30 V DC e grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor eletrônico de pressão com display
Faixa de medição	-1 a 1 bar
Tipo de pressão	Pressão relativa e vácuo
Saídas	Comutação, analógica e IO-Link
Sinais analógicos	4...20 mA ou 0...10 V; escala ajustável 1:5
Conexão de processo	1/4″ NPT, rosca interna
Conexão elétrica	M12, 4 pinos, codificação A
Alimentação	18...30 V DC
Temperatura de operação	-25...80 °C
Proteção	IP65 e IP67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa e vácuo em processos industriais, dentro da faixa de -1 a 1 bar.
Instalações com conexão de processo fêmea 1/4″ NPT e alimentação de 18...30 V DC.
Sistemas que aceitam IO-Link ou os sinais de comutação e analógicos indicados na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a pressão do processo estiver fora da faixa de medição de -1 a 1 bar.
Não selecionar para conexão de processo diferente de 1/4″ NPT interna sem confirmar a adaptação mecânica necessária.
Não utilizar fora da faixa de temperatura de operação de -25...80 °C.

APLICAÇÕES E USO

Aplicação explicitamente descrita no catálogo: monitoramento industrial de pressão em fluidos líquidos e gasosos; confirme a compatibilidade química do fluido com aço inoxidável 316L, cerâmica Al2O3 e FKM.
Possibilidade de uso em monitoramento de vácuo até o limite declarado de -1000 mbar; confirme se a faixa e o tipo de pressão atendem ao processo.
Possibilidade de integração a controle ou aquisição de dados por IO-Link 1.1/COM2 ou por saídas analógicas e de comutação, respeitando as condições elétricas especificadas.
A operação deve permanecer entre -25 e 80 °C para ambiente e fluido; fora dessa faixa, a ficha não declara operação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN2299 com display, faixa de -1 a 1 bar, IO-Link e conexão 1/4″ NPT interna, verifique estes pontos:

Escolha o PN2299

Quando a medição necessária estiver entre -1 e 1 bar, incluindo vácuo, e a instalação utilizar conexão de processo 1/4″ NPT interna. Confirme também a alimentação de 18...30 V DC e a interface ou saída requerida.

Avalie outro sensor

Quando a pressão esperada exceder a faixa de -1 a 1 bar, a temperatura de operação sair de -25...80 °C ou a conexão de processo não corresponder à 1/4″ NPT interna. Compare a faixa e as conexões do processo com a ficha do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de pressão eletrônico com display	Identificação do produto.
Modelo	PN2299	Código do modelo IFM.
Tipo de pressão	Pressão relativa; vácuo	Modos de pressão declarados.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição indicada na ficha.
Fluidos	Aplicações industriais com fluidos líquidos e gasosos	Descrição do catálogo; verificar compatibilidade química do fluido com os materiais em contato.

Faixa de medição e pressão
Faixa de medição	-1...1 bar; -1000...1000 mbar; -14,5...14,5 psi; -29,5...29,5 inHg; -402...402 inH2O; -100...100 kPa	Faixa nominal declarada em unidades alternativas.
Escala ajustável	1:5	Aplicável às saídas analógicas declaradas.
Resistência à pressão	10000 mbar (145 psi / 1000 kPa)	Limite indicado na ficha; não confundir com a faixa de medição.
Pressão mínima de ruptura	30000 mbar (450 psi / 3000 kPa)	Valor mínimo de pressão de ruptura informado.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Limite de vácuo declarado.
MAWP em aplicações segundo CRN	20 bar (20000 mbar / 290 psi / 2000 kPa)	Valor informado especificamente para aplicações segundo CRN.

Dados elétricos
Tensão de operação	18...30 V DC (SELV/PELV)	Faixa de alimentação declarada.
Consumo de corrente	< 35 mA	Limite indicado na ficha.
Classe de proteção elétrica	III	Classificação elétrica declarada.
Conexão elétrica	1 x M12; codificação A; 4 contatos dourados	Conector do sensor.
Função elétrica	PNP/NPN	Função de saída indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo informado.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética declaradas.
Resistência a choques	DIN EN 60068-2-27 (50 g, 11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6 (20 g, 10...2000 Hz)	Condição de ensaio declarada.

Saídas e cargas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Sinais de saída	Sinal de comutação; sinal analógico; IO-Link	Sinais configuráveis conforme a ficha.
Corrente da saída analógica	4...20 mA; escala ajustável 1:5	Saída analógica em corrente.
Tensão da saída analógica	0...10 V; escala ajustável 1:5	Saída analógica em tensão.
Carga máxima	500 Ω	Limite de carga informado.
Resistência mínima de carga	2000 Ω	Valor mínimo indicado na ficha; confirmar aplicação conforme modo de saída.
Frequência de comutação DC	< 500 Hz	Limite declarado para comutação DC.
Corrente máxima constante da saída de comutação DC	250 mA	Limite declarado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo declarado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção informado.
Watchdog integrado	Sim	Função declarada.

Precisão e desvios
Repetibilidade	< ±0,1 % da duração (variações de temperatura < 10 K; turn down 1:1)	Condição de repetibilidade conforme ficha.
Desvio de histerese	< ±0,1 % da duração (turn down 1:1)	Condição declarada.
Desvio de características	< ±0,25 % BFSL; < ±0,5 % LS	Valores declarados segundo os critérios BFSL e LS.
Precisão do ponto de ajuste	< ±0,4 % da duração (turn down 1:1)	Condição declarada.
Estabilidade ao longo do tempo	< ±0,05 % da duração (turn down 1:1; por 6 meses)	Período e condição declarados.
Coeficiente de temperatura da amplitude	< ±0,2 % da duração / 10 K (-0...80 °C)	Condição de temperatura declarada.
Coeficiente de temperatura do ponto zero	< ±0,2 % da duração / 10 K (-0...80 °C)	Condição de temperatura declarada.

Tempos de reação e ajustes
Tempo de resposta	< 1,5 ms	Tempo declarado na ficha.
Tempo de subida máximo da saída analógica	3 ms	Limite declarado.
Retardo de prontidão	0,3 s	Tempo até prontidão informado.
Tempo de retardo programável dS, dr	0...50 s	Faixa programável declarada.
Amortecimento da saída analógica dAA	0...4 s	Faixa de ajuste declarada.
Amortecimento do valor de processo dAP	0...4 s	Faixa de ajuste declarada.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada.
Revisão IO-Link	1.1	Revisão informada.
Padrão SDCI	IEC 61131-9	Padrão de comunicação declarado.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo declarados.
Modo SIO	Sim	Operação SIO indicada.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de conexão declarada.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de operação declarada.
Temperatura do fluido	-25...80 °C	Faixa declarada para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento declarada.
Grau de proteção	IP65; IP67	Graus de proteção informados; a condição de montagem e uso deve seguir documentação do fabricante.

Dados mecânicos e materiais
Conexão de processo	1/4″ NPT, rosca interna	Interface mecânica com o processo.
Dimensões	Diâmetro 34 mm; comprimento 90,7 mm	Dimensões externas declaradas.
Invólucro	Cilíndrico	Formato declarado.
Material do corpo	1.4404 (aço inoxidável/316L), PBT+PC-GF30, PBT-GF20, PC	Materiais indicados para o conjunto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); Al2O3 (96 %; cerâmica); FKM	Verificar compatibilidade química com o fluido do processo.
Torque	> 50 Nm	A ficha condiciona o valor à lubrificação, vedação e nível de pressão; consultar documentação de montagem.
Ciclos de pressão mínimos	100 milhões	Valor declarado.
Peso	223,5 g	Massa informada no conjunto de dados.

Display e elementos de operação
Display	Exibição alfanumérica, vermelho/verde, 4 dígitos	Indicação visual do valor de medição.
Unidades do display	mbar; psi; kPa; inH2O; inHg	Unidades disponíveis indicadas.
Indicadores de estado de chaveamento	2 LEDs amarelos	Indicação visual de estado.
Indicadores do display	5 LEDs verdes	Elementos indicados para unidades do display.

Certificações e dados de confiabilidade
Certificações	UL (número de aprovação J012); CRN; DNV	Aprovações listadas na ficha.
MTTF	138 anos	Valor declarado pelo conjunto de dados; não representa vida útil garantida.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• Saídas de comutação e sinal analógico, conforme configuração do sensor.

Conexões

Elétrica Conector M12, codificação A, 4 pinos; alimentação de 18...30 V DC. Função elétrica PNP/NPN. A classe de master port indicada é A; pode ser B se o pino 2 não estiver conectado. Consulte o datasheet para atribuição dos pinos e configuração elétrica.

Processo Conexão de processo 1/4″ NPT com rosca interna.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com pressão relativa ou vácuo entre -1 e 1 bar e conexão 1/4″ NPT interna	✓	A faixa de medição e a conexão correspondem às especificações do produto.
Sistema que requer IO-Link revisão 1.1 e comunicação COM2	✓	A ficha indica IO-Link 1.1 e tipo de transferência COM2 a 38,4 kBaud.
Instalação alimentada entre 18 e 30 V DC, com interface M12 de 4 pinos	✓	A alimentação e a conexão elétrica correspondem aos dados do produto; confirme a pinagem no datasheet.
Processo com pressão fora de -1 a 1 bar	✗	A pressão exigida fica fora da faixa de medição declarada.
Processo com temperatura fora de -25...80 °C	✗	A condição excede a faixa de temperatura de operação indicada.
Tubulação cuja conexão não é 1/4″ NPT interna	✗	A conexão mecânica não corresponde à conexão de processo declarada; uma adaptação não está especificada na ficha.

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN2299 com display, faixa de -1 a 1 bar, IO-Link e conexão 1/4″ NPT interna

Confirme que a faixa de pressão e a temperatura do processo estão dentro dos limites declarados para o PN2299.
Verifique se a conexão do ponto de medição é compatível com rosca interna 1/4″ NPT; não force roscas incompatíveis.
Consulte o desenho dimensional para conferir espaço de montagem e dimensões externas antes da instalação.
Conecte o sensor por M12, codificação A, 4 pinos, e use alimentação de 18...30 V DC; confira a pinagem no datasheet.
Valide a classe do master IO-Link e a conexão do pino 2 conforme a condição indicada para classe A ou B.
Após energizar, confira a indicação no display e valide a comunicação ou os sinais de saída configurados antes de colocar o processo em operação.

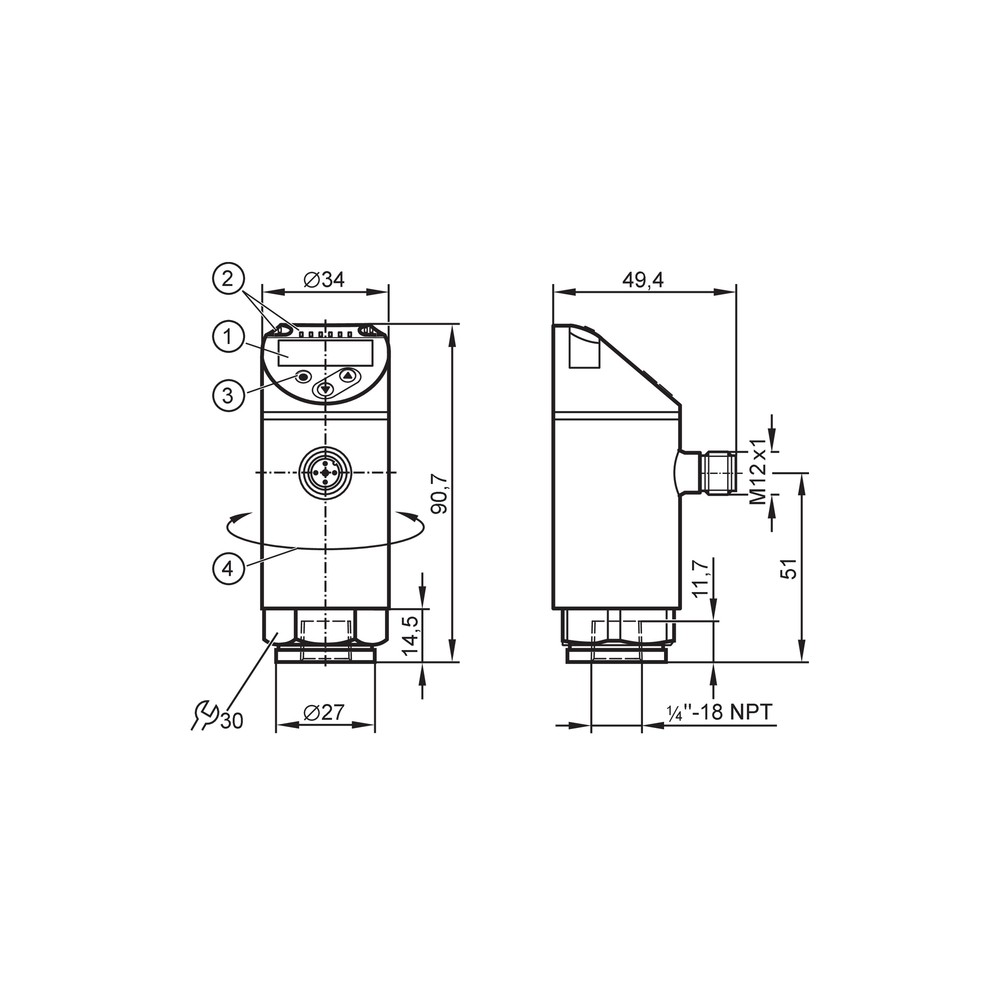

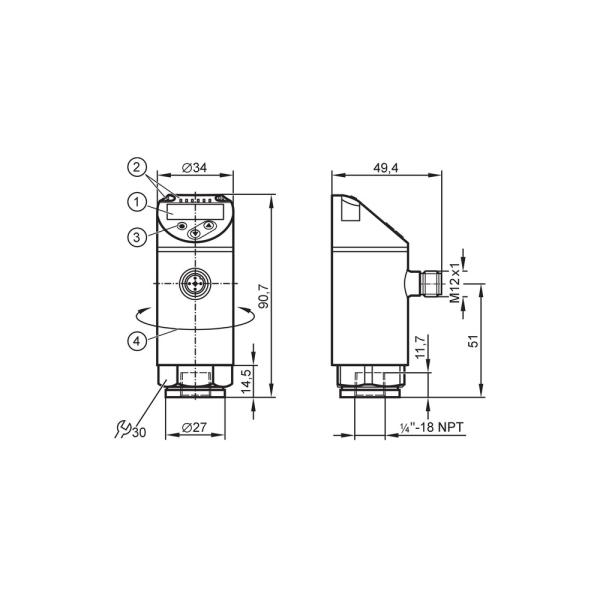

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta indicação ou não inicializa.	Alimentação ausente ou fora da faixa declarada, conexão M12 incorreta ou polaridade invertida.	Meça a alimentação no conector e confirme 18...30 V DC, a pinagem no datasheet e a conexão M12.
O controlador não recebe dados IO-Link.	Configuração incompatível do master, comunicação ou conexão do pino 2.	Confirme IO-Link 1.1, COM2 a 38,4 kBaud, classe de master port e condição do pino 2 descritas na ficha.
A leitura de pressão não corresponde à condição do processo.	Pressão fora da faixa de medição, unidade do display diferente da esperada ou conexão do processo inadequada.	Compare a pressão aplicada com -1...1 bar, confira a unidade selecionada e verifique a conexão 1/4″ NPT.
A saída analógica apresenta valor ausente ou inesperado.	Modo ou tipo de saída selecionado diferente do esperado, carga incompatível ou configuração de escala/amortecimento.	Verifique se foi configurada saída 4...20 mA ou 0...10 V, confira a carga e revise a escala ajustável 1:5 e os parâmetros configurados.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN2299 em português (Datasheet) Desenho em escala IFM PN2299 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2299 e para que serve?

É um sensor eletrônico com display para monitorar pressão relativa e vácuo em aplicações industriais. A ficha descreve uso com fluidos líquidos e gasosos, sujeito à compatibilidade dos materiais com o fluido.

O que acompanha o PN2299: cabo, fonte ou kit de montagem?

A ficha informa o sensor como produto, mas não especifica cabo, fonte ou kit de montagem incluídos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

O PN2299 funciona com qualquer conexão de processo?

Não: a conexão declarada é 1/4″ NPT com rosca interna. Para outra rosca ou padrão, confirme a adaptação mecânica antes de selecionar.

Posso usar este sensor em uma pressão acima de 1 bar?

A faixa de medição é -1...1 bar, portanto uma medição acima de 1 bar está fora da faixa declarada. A resistência à pressão informada não amplia a faixa de medição.

O que verificar se o sensor não comunica com o mestre IO-Link?

Confira se o mestre e a configuração correspondem a IO-Link 1.1 e COM2 a 38,4 kBaud. Verifique também a classe da porta e a condição de conexão do pino 2 indicada no datasheet.

Por que a leitura parece diferente da pressão esperada?

Verifique primeiro se o processo está dentro de -1...1 bar e se a unidade do display corresponde à unidade usada na comparação. Confira também a conexão de processo e a configuração de saída.

É melhor comprar só o PN2299 ou procurar um kit?

A ficha descreve o sensor, sem declarar acessórios incluídos ou um kit específico. Se a instalação exigir cabo, fonte ou adaptadores, confirme esses itens separadamente.

Quando devo escolher outro modelo de sensor de pressão?

Procure uma alternativa se a faixa requerida ultrapassar -1...1 bar, se a temperatura sair de -25...80 °C ou se a conexão de processo não for 1/4″ NPT interna. Compare os requisitos com a ficha técnica do modelo alternativo.

Como faço a ligação elétrica do PN2299?

Use o conector M12 de 4 pinos e alimentação de 18...30 V DC. Atribuição dos pinos e esquema de ligação devem ser conferidos no datasheet do fabricante.

O PN2299 mede vácuo e quais materiais ficam em contato com o fluido?

Sim, a ficha especifica pressão relativa e vácuo, com resistência contra vácuo de -1000 mbar. Os materiais em contato são aço inoxidável 316L, cerâmica Al2O3 e FKM; valide a compatibilidade química com o fluido.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital ponto a ponto indicada para parametrização e transmissão de dados do sensor. (Ref.: IO-Link 1.1; IEC 61131-9.)

COM2

Tipo de transferência IO-Link informado para comunicação a 38,4 kBaud. (Ref.: COM2, 38,4 kBaud.)

Pressão relativa

Pressão medida em relação à referência do sensor, conforme o tipo de pressão indicado para o produto. (Ref.: tipo de pressão: pressão relativa.)

Escala ajustável

Possibilidade indicada de ajustar a escala da saída analógica na proporção especificada. (Ref.: escala ajustável 1:5.)

IP65/IP67

Graus de proteção do invólucro informados na ficha; as condições de instalação e exposição devem seguir as orientações do fabricante. (Ref.: grau de proteção IP65; IP67.)

Ligações relacionadas com "PN2299 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -1 a 1 bar IO-Link 1/4" NPT"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2299 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial -1 a 1 bar IO-Link 1/4" NPT"

Para avaliar, preencha:

Ligações relacionadas com
