Sensor de Pressão IFM PN2294 com Display IO-Link

Pré-visualizar: PN2294 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar IO-Link

PN2294 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar IO-Link

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2294
EAN: 4021179292429
NCM do produto: 90262090

Destaques do Produto Faixa de medição -1 a...mais

Fechar menu

Saiba mais sobre: "PN2294 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar IO-Link"

Destaques do Produto

Faixa de medição

-1 a 10 bar

Conexão de processo

1/4" NPT interna

Interface

IO-Link; modo SIO disponível

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Alimentação

18...30 V DC, SELV/PELV

Condições de operação

-25 a 80 °C; IP65/IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PN2294 com display, -1 a 10 bar, IO-Link

O IFM PN2294 é um sensor eletrônico com display para medir pressão relativa e vácuo em fluidos líquidos e gasosos em aplicações industriais. Sua faixa de medição é de -1 a 10 bar, com conexão de processo 1/4" NPT interna. Oferece sinais de comutação, saída analógica configurável e comunicação IO-Link. A ficha informa proteção IP65/IP67 e temperatura de operação de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 10 bar
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	1/4" NPT, rosca interna
Saídas	Sinal de comutação, sinal analógico e IO-Link
Saída analógica	4...20 mA ou 0...10 V; escala ajustável 1:5
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura de operação	-25 a 80 °C
Grau de proteção	IP65 e IP67
Display	Exibição alfanumérica de 4 dígitos; unidades bar, psi e MPa
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L, cerâmica Al2O3 (96%) e FKM

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa ou vácuo em fluidos líquidos e gasosos, dentro da faixa de -1 a 10 bar e da temperatura de fluido especificada.
Instalações industriais que utilizem conexão de processo 1/4" NPT interna e alimentação de 18...30 V DC.
Sistemas que recebam sinais de comutação, sinal analógico 4...20 mA ou 0...10 V, ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecione para pressões de processo acima da resistência à pressão especificada de 75 bar; esse valor não amplia a faixa de medição de -1 a 10 bar.
Não aplique em temperaturas do fluido fora de -25...80 °C.
Não conecte diretamente a uma conexão de processo diferente de 1/4" NPT interna sem validar a adaptação mecânica e a vedação.

APLICAÇÕES E USO

Uso documentado: aplicações industriais para medição de pressão em fluidos líquidos e gasosos, com pressão relativa ou vácuo.
Possibilidade de aplicação: monitoramento de pressão em processos com alimentação 18...30 V DC, desde que a pressão requerida esteja dentro da faixa de medição, a temperatura do fluido entre -25 e 80 °C e a conexão seja compatível com 1/4" NPT interna.
Possibilidade de integração: envio de sinal analógico 4...20 mA ou 0...10 V a uma entrada compatível, ou comunicação IO-Link conforme os parâmetros de interface especificados.
Limitação: resistência à pressão, pressão de ruptura e faixa de medição são parâmetros distintos; não utilizar a resistência à pressão como faixa operacional de medição.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PN2294 com display, -1 a 10 bar, IO-Link, verifique estes pontos:

Escolha o PN2294 quando

A aplicação exigir medição de pressão relativa ou vácuo entre -1 e 10 bar, conexão de processo 1/4" NPT interna, leitura local no display e uma das opções de saída informadas na ficha.

Verifique a instalação elétrica antes de selecionar

Confirme alimentação de 18...30 V DC e a interface do sistema receptor. Para IO-Link, considere o padrão IEC 61131-9 e a transferência COM2 a 38,4 kBaud; para sinal analógico, selecione 4...20 mA ou 0...10 V conforme a entrada disponível.

Busque outra faixa ou conexão se necessário

Se a pressão de operação estiver fora de -1 a 10 bar ou se a tubulação não aceitar 1/4" NPT interna, procure um sensor com faixa ou conexão correspondente. A ficha deste modelo não especifica adaptadores inclusos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN2294	Código do sensor; identificação para seleção e reposição.
Tipo de produto	Sensor de pressão eletrônico com display	Medição eletrônica de pressão com indicação local.
Aplicação informada	Aplicações industriais em fluidos líquidos e gasosos	Descrição de aplicação do fabricante.
Fluido	Fluidos líquidos e gasosos	Meios indicados na ficha do produto.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão que o sensor mede.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição informada na ficha.
Característica especial	Contatos banhados a ouro	Característica declarada para os contatos.

Faixa de medição e pressão
Faixa de medição	-1...10 bar; -14,6...145 psi; -100...1000 kPa; -0,1...1 MPa	Alcance nominal de medição.
Resistência à pressão	75 bar / 1087 psi / 7,5 MPa	Limite de resistência à pressão informado; não substitui a faixa de medição.
Pressão mínima de ruptura	150 bar / 2175 psi / 15 MPa	Valor mínimo de pressão de ruptura declarado na ficha.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência contra vácuo informado.
MAWP segundo CRN	50 bar / 725 psi / 5 MPa	Pressão máxima de trabalho admissível para aplicações segundo CRN.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição declarada para a diretiva de equipamentos sob pressão.

Precisão e desvios
Repetibilidade	< ±0,1% da duração	Nas variações de temperatura <10 K e turn down 1:1.
Desvio de histerese	< ±0,1% da duração	Turn down 1:1.
Desvio de características	< ±0,25% BFSL / < ±0,5% LS	Turn down 1:1; BFSL = Best Fit Straight Line; LS = ajuste de ponto limite.
Precisão do ponto de ajuste	< ±0,4% da duração	Turn down 1:1.
Estabilidade ao longo do tempo	< ±0,05% da duração	Turn down 1:1, por 6 meses.
Coeficiente de temperatura da amplitude	< ±0,2% da duração / 10 K	Condição indicada: -0...80 °C.
Coeficiente de temperatura do ponto zero	< ±0,2% da duração / 10 K	Condição indicada: -0...80 °C.

Dados elétricos e alimentação
Tensão de operação	18...30 V DC	Alimentação para SELV/PELV.
Consumo de corrente	<35 mA	Consumo informado para o sensor.
Classe de proteção elétrica	III	Classificação elétrica declarada.
Função elétrica	PNP/NPN	Tipo de saída elétrica informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Proteção contra curto-circuitos	Sim; por impulso	Proteção da saída contra curto-circuito, versão por impulso.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio informada.
EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas de compatibilidade eletromagnética indicadas na ficha.
Certificado UL	Número de aprovação UL J012	Identificação de aprovação informada.

Entradas, saídas e comutação
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Sinais de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Funções de saída declaradas.
Saída analógica de corrente	4...20 mA; escala ajustável 1:5	Saída selecionável/configurável conforme a ficha.
Saída analógica de tensão	0...10 V; escala ajustável 1:5	Saída selecionável/configurável conforme a ficha.
Carga máxima	500 Ω	Carga máxima especificada.
Resistência mínima de carga	2000 Ω	Valor informado na ficha; observar a saída/configuração aplicável no datasheet.
Saída de comutação	Abertura/fechamento, parametrizável	Função de saída configurável.
Corrente constante máxima da saída de comutação DC	250 mA	Limite de corrente especificado para a saída de comutação DC.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado para a saída DC.
Frequência de comutação DC	<500 Hz	Limite informado para comutação DC.
Parâmetros ajustáveis	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Opções de parametrização indicadas.
Tempo de retardo programável dS, dr	0...50 s	Intervalo de ajuste informado para os atrasos.
Amortecimento da saída analógica dAA	0...4 s	Intervalo ajustável de amortecimento da saída analógica.
Amortecimento do valor de processo dAP	0...4 s	Intervalo ajustável de amortecimento do valor de processo.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital indicada pelo fabricante.
Revisão IO-Link	1.1	Revisão informada para comunicação IO-Link.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Modo SIO	Sim	Operação em modo SIO disponível.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Classe de master port exigida	A; B se o pino 2 não estiver conectado	Condição de compatibilidade do master IO-Link.
DeviceID suportados	Factory setting/CMPT 2: 473; Status_B High Resolution/CMPT 3: 989	Identificadores de dispositivo informados para os modos correspondentes.
Watchdog integrado	Sim	Recurso integrado declarado.

Tempos de reação
Tempo de resposta	<1,5 ms	Tempo de resposta informado para o sensor.
Tempo de subida máximo da saída analógica	3 ms	Limite informado para a saída analógica.
Retardo de prontidão	0,3 s	Tempo informado até a prontidão.

Condições ambientais
Temperatura ambiente de operação	-25...80 °C	Limites de temperatura ambiente declarados.
Temperatura do fluido	-25...80 °C	Limites de temperatura do fluido declarados.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento informada.
Grau de proteção	IP65; IP67	Graus de proteção declarados; observar condições de instalação e conexão.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio indicada.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada na ficha.

Dados mecânicos e conexão de processo
Conexão de processo	1/4" NPT, rosca interna	Tipo de rosca para conexão ao processo.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Conector elétrico especificado; confirmar pinagem no datasheet.
Materiais em contato com o fluido	Aço inoxidável 1.4404/316L; Al2O3 (96%, cerâmica); FKM	Materiais molhados declarados.
Materiais do produto	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados na ficha.
Invólucro	Cilíndrico	Formato informado.
Dimensões	Ø34 mm; comprimento 90,7 mm	Dimensões informadas no catálogo.
Peso	223,5 g	Peso do produto informado no dataset de atributos.
Torque máximo de aperto	>50 Nm	A ficha informa dependência de lubrificação, vedação e nível de pressão; consultar instruções do fabricante para montagem.
Elemento de estrangulamento	Não disponível para instalação posterior	Disponibilidade declarada para instalação posterior.
MTTF	138 anos	Valor declarado no dataset; não representa prazo de serviço garantido.

Display e operação
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação dos valores de medição.
Unidades do display	bar, psi e MPa; 3 LEDs verdes	Unidades indicadas para seleção no display.
Indicadores de estado de comutação	2 LEDs amarelos	Indicação visual dos estados de chaveamento.

Identificação comercial e embalagem
Marca	IFM	Fabricante informado.
SKU/part number	PN2294	Identificador do produto.
GTIN	4021179292429	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	9026.20.90	Classificação fiscal informada no dataset.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 a 38,4 kBaud.

• Modo SIO disponível.

• DeviceID de fábrica/CMPT 2: 473; Status_B High Resolution/CMPT 3: 989.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados; alimentação 18...30 V DC para SELV/PELV. Saída elétrica PNP/NPN. A classe de master port exigida é A; pode ser B se o pino 2 não estiver conectado. Consulte o datasheet para atribuição dos pinos e esquema de ligação.

Processo Rosca interna 1/4" NPT. Compatibilidade mecânica limitada à conexão correspondente ou a uma adaptação validada para o processo; a ficha não informa adaptador incluso.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de aquisição com IO-Link compatível com IEC 61131-9 e transferência COM2 a 38,4 kBaud	✓	A ficha especifica IO-Link, revisão 1.1, SDCI IEC 61131-9 e COM2.
Entrada analógica configurada para receber 4...20 mA ou 0...10 V	✓	O sensor informa saída de corrente 4...20 mA ou tensão 0...10 V, com escala ajustável 1:5; selecione a configuração compatível com a entrada receptora.
Processo com conexão 1/4" NPT interna e pressão dentro de -1 a 10 bar	✓	A rosca de processo e a faixa de medição correspondem às condições indicadas.
Processo acima de 10 bar como faixa de medição requerida	✗	A faixa de medição especificada termina em 10 bar; a resistência à pressão de 75 bar não representa uma faixa de medição.
Alimentação fora de 18...30 V DC	✗	A tensão de operação especificada é 18...30 V DC.
Conexão de processo diferente de 1/4" NPT interna sem adaptação validada	✗	A conexão mecânica especificada é 1/4" NPT interna; a ficha não confirma compatibilidade direta com outras roscas.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PN2294 com display, -1 a 10 bar, IO-Link

Confirme que a faixa de pressão, o tipo de pressão e a temperatura do fluido estão dentro dos limites especificados para o PN2294.
Verifique que a conexão do processo corresponde a 1/4" NPT interna e que os materiais em contato com o fluido são adequados à aplicação.
Instale o sensor conforme as instruções do fabricante, aplicando o torque e o método de vedação especificados no datasheet; o torque informado depende de lubrificação, vedação e nível de pressão.
Conecte o plugue M12 codificação A de 4 contatos e consulte o datasheet para a atribuição de pinos e o diagrama de ligação.
Alimente com 18...30 V DC para SELV/PELV e conecte a saída escolhida — comutação, analógica ou IO-Link — a uma entrada compatível.
Configure unidade do display, saída e parâmetros necessários; confirme a leitura e o estado das saídas durante a colocação em operação.

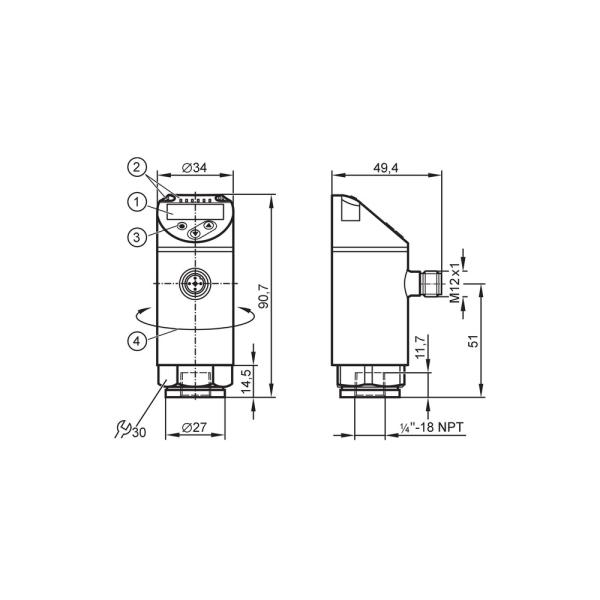

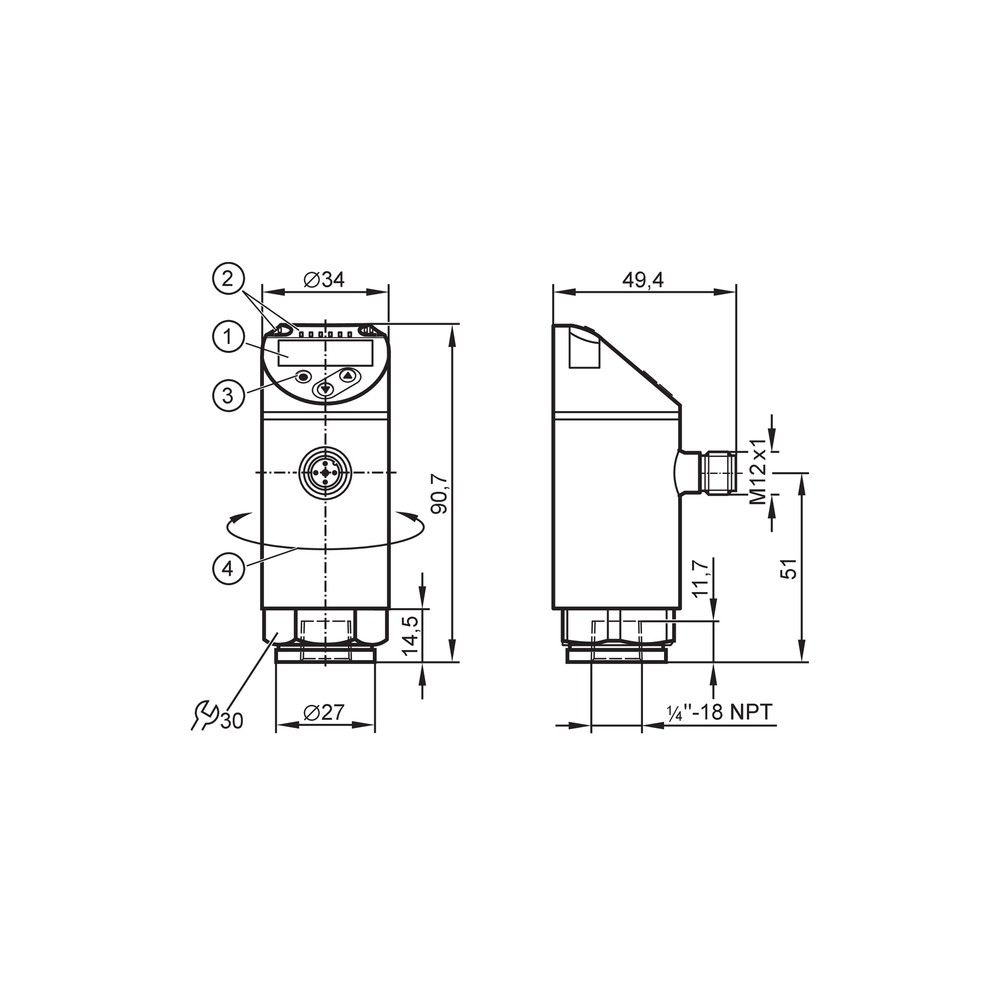

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor indicado no display não corresponde à leitura esperada do processo.	Unidade do display, configuração de escala ou seleção de saída pode não corresponder ao sistema de medição utilizado.	Confira a unidade apresentada e os parâmetros de saída/escala configurados; compare a pressão aplicada com a faixa de -1 a 10 bar.
O controlador não recebe comunicação IO-Link.	Incompatibilidade de configuração do master, classe de porta, pino 2 ou parâmetros de comunicação.	Confirme revisão IO-Link 1.1, COM2 a 38,4 kBaud e classe de master port A; verifique se a configuração permite classe B quando o pino 2 não está conectado.
A saída analógica não é reconhecida pelo equipamento receptor.	Tipo de saída selecionado (4...20 mA ou 0...10 V) não corresponde à entrada ou à escala configurada no receptor.	Verifique o modo de saída configurado no sensor e confirme que a entrada do controlador aceita o mesmo tipo e a escala selecionada.
Há vazamento ou leitura instável após a montagem.	Conexão de processo, vedação ou aperto inadequados para a instalação.	Inspecione a correspondência da rosca 1/4" NPT interna e a montagem/vedação; consulte no datasheet o torque aplicável, que depende de lubrificação, vedação e nível de pressão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2294 (PT-BR) (Datasheet) Desenho em escala PN2294 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2294 e para quem ele serve?

É um sensor eletrônico de pressão com display para aplicações industriais em fluidos líquidos e gasosos. Mede pressão relativa e vácuo e oferece saídas de comutação, analógica e IO-Link.

Quais sinais e conexões o PN2294 oferece?

A conexão de processo é 1/4" NPT interna e a conexão elétrica é M12 codificação A, com 4 contatos. As opções informadas incluem IO-Link, sinal de comutação e saída analógica 4...20 mA ou 0...10 V.

O produto acompanha cabo, conector ou adaptador?

A ficha informa uma unidade por embalagem, mas não lista cabo, conector separado ou adaptador como acessórios inclusos. Confirme o conteúdo comercial com o fornecedor antes da compra.

O PN2294 serve para medir pressões acima de 10 bar?

Não como faixa de medição: o alcance especificado termina em 10 bar. A resistência à pressão de 75 bar é um parâmetro distinto e não amplia o alcance de medição.

Posso usar este sensor com fluido acima de 80 °C?

Não dentro das condições especificadas para o fluido, que são de -25 a 80 °C. Para temperaturas fora desse intervalo, selecione um modelo cuja ficha cubra a condição do processo.

O display acende, mas o controlador não recebe sinal: o que devo verificar?

Confira primeiro a alimentação e se o tipo de saída configurado corresponde à entrada do controlador. Para IO-Link, valide a configuração de porta, classe de master e comunicação conforme a ficha.

A leitura oscila ou diverge do processo depois da instalação; devo trocar o sensor?

Antes da troca, confira a unidade e a escala configuradas, a faixa de pressão aplicada e a montagem da conexão. Compare também a leitura com um instrumento de referência adequado ao processo.

É melhor comprar um kit ou apenas o PN2294?

A ficha identifica uma unidade por embalagem e não especifica um kit nem acessórios inclusos. Se a instalação exigir cabo, master IO-Link ou adaptador de processo, verifique esses itens separadamente.

Como escolher entre a saída analógica e IO-Link?

Escolha 4...20 mA ou 0...10 V quando o sistema receptor tiver entrada compatível com a saída selecionada. Use IO-Link quando o master suportar a revisão 1.1, COM2 e as condições de porta indicadas.

Como devo instalar e parametrizar o sensor?

Use a conexão de processo 1/4" NPT interna e siga as instruções de montagem e torque do datasheet, considerando vedação e condições do processo. Depois, conecte pela M12 e configure a saída, a unidade do display e os parâmetros necessários.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9)

COM2

Modo de transferência IO-Link indicado para comunicação a 38,4 kBaud. (Ref.: tipo de transferência COM2)

PNP/NPN

Configurações de saída elétrica indicadas para a função de saída do sensor. (Ref.: função elétrica PNP/NPN)

BFSL

Método Best Fit Straight Line usado como referência para expressar o desvio de características. (Ref.: desvio < ±0,25% BFSL, turn down 1:1)

Turn down

Relação de escala usada como condição de referência para algumas especificações de desvio e precisão. (Ref.: turn down 1:1)

Ligações relacionadas com "PN2294 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2294 IFM - Sensor de Pressão com Display Aplicações Industriais -1 a 10 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
