Sensor de Pressão IFM PN2293 - Display e IO-Link

Pré-visualizar: PN2293 IFM - Sensor de Pressão Eletrônico Monitoramento Industrial -1 a 25 bar IO-Link

PN2293 IFM - Sensor de Pressão Eletrônico Monitoramento Industrial -1 a 25 bar IO-Link

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2293
EAN: 4021179292412
NCM do produto: 90262090

Destaques do Produto Código PN2293...mais

Fechar menu

Saiba mais sobre: "PN2293 IFM - Sensor de Pressão Eletrônico Monitoramento Industrial -1 a 25 bar IO-Link"

Destaques do Produto

Código

PN2293

Faixa

-1 a 25 bar

Processo

1/4" NPT fêmea

Comunicação

IO-Link; revisão 1.1

Alimentação

18...30 V DC

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão Eletrônico IFM PN2293 com Display e IO-Link, -1 a 25 bar

O IFM PN2293 é um sensor eletrônico para monitorar pressão relativa e vácuo em aplicações industriais. Mede de -1 a 25 bar e oferece display, duas saídas digitais, uma saída analógica e comunicação IO-Link. A conexão de processo é 1/4" NPT fêmea, e a alimentação especificada é de 18 a 30 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-1 a 25 bar; -14,5 a 362,5 psi; -0,1 a 2,5 MPa
Tipo de pressão	Pressão relativa e vácuo
Conexão de processo	1/4" NPT, rosca interna
Saídas	2 digitais e 1 analógica
Sinais disponíveis	Comutação, 4...20 mA, 0...10 V e IO-Link
Alimentação	18...30 V DC
Conexão elétrica	M12, codificação A, 4 contatos dourados
Temperatura de operação	-25...80 °C
Grau de proteção	IP65 e IP67
Display	Exibição alfanumérica de 4 dígitos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento industrial de fluidos líquidos ou gasosos, dentro da faixa de -1 a 25 bar e da temperatura de fluido de -25 a 80 °C.
Instalações com conexão de processo 1/4" NPT fêmea e alimentação de 18...30 V DC.
Sistemas que utilizem saída de comutação, sinal analógico 4...20 mA ou 0...10 V, ou IO-Link.

⚠ Considere outro se precisa de:

Aplicações cuja pressão de processo ultrapasse a faixa de medição de -1 a 25 bar; a ficha informa resistência à pressão de 150 bar, mas isso não amplia a faixa de medição.
Instalações fora da temperatura de operação informada de -25...80 °C para ambiente e fluido.
Montagem direta em conexão de processo diferente de 1/4" NPT fêmea, sem adaptador apropriado.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de pressão em aplicações industriais com fluidos líquidos ou gasosos; respeite a faixa de medição de -1 a 25 bar e a temperatura do fluido de -25 a 80 °C.
Possibilidade de integração: leitura por IO-Link em sistema compatível com revisão 1.1 e COM2 (38,4 kBaud), conforme interface especificada.
Possibilidade de uso: comando por sinais de comutação ou aquisição analógica 4...20 mA/0...10 V, conforme a configuração do sensor e os requisitos elétricos do controlador. A ficha não identifica equipamentos ou processos específicos como aplicação validada.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão Eletrônico IFM PN2293 com Display e IO-Link, -1 a 25 bar, verifique estes pontos:

Escolha o PN2293 quando

A pressão a monitorar estiver na faixa de -1 a 25 bar, a conexão de processo for 1/4" NPT fêmea e a instalação precisar de display e de sinais de comutação, analógico ou IO-Link.

Avalie outra configuração quando

A aplicação exigir pressão fora da faixa de medição, conexão de processo diferente ou temperatura ambiente/fluido fora de -25...80 °C. Compare esses requisitos com a ficha técnica do modelo alternativo antes da especificação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico com display	Tipo de produto informado na ficha.
Marca e modelo	IFM PN2293	Identificação do fabricante e do modelo.
SKU / Part number	PN2293	Código de identificação do produto.
GTIN	4021179292412	Identificador comercial informado no anúncio.
Aplicação indicada	Aplicações industriais	Descrição de aplicação fornecida na ficha.
Meios	Fluidos líquidos e gasosos	Meios indicados nos dados técnicos.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão especificados.

Faixa de medição e pressão
Faixa de medição	-1...25 bar; -14,5...362,5 psi; -0,1...2,5 MPa	Faixa nominal de medição.
Resistência à pressão	150 bar / 2175 psi / 15 MPa	Limite de resistência à pressão; não deve ser interpretado como faixa de medição.
Pressão mínima de ruptura	350 bar / 5075 psi / 35 MPa	Valor mínimo de pressão de ruptura informado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência a vácuo indicado.
MAWP para aplicações segundo CRN	70 bar / 1015 psi / 7 MPa	Limite informado para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos indicada na ficha.

Dados elétricos
Tensão de operação	18...30 V DC (SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Função elétrica	PNP/NPN	Função elétrica informada para as saídas.
Proteção contra inversão de polaridade	Sim	Recurso de proteção indicado.
Proteção contra curto-circuitos	Sim, por impulso	Condição de proteção declarada.
Proteção contra sobrecarga	Sim	Recurso indicado na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo e condição de ensaio declarados.
Contatos	4, dourados	Contatos do conector elétrico.

Saídas e sinais
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Sinal de comutação	Disponível; função PNP/NPN	Tipo de sinal e função elétrica especificados.
Saída de corrente	4...20 mA, escala ajustável 1:5	Sinal analógico configurável.
Saída de tensão	0...10 V, escala ajustável 1:5	Sinal analógico configurável.
Carga máxima	500 Ω	Carga máxima informada na ficha.
Resistência de carga mínima	2000 Ω	Resistência mínima informada para a saída.
Corrente constante máxima da saída de comutação DC	250 mA	Limite de corrente informado.
Queda de tensão máxima da saída de comutação DC	2 V	Limite especificado para a saída.
Frequência de comutação DC	< 500 Hz	Limite de frequência informado.
Tempo de subida máximo da saída analógica	3 ms	Tempo máximo indicado.

Precisão e desvios
Repetibilidade	< ±0,1 % de duração	Condição indicada: variações de temperatura < 10 K e turn down 1:1.
Desvio de histerese	< ±0,1 % de duração	Valor informado na ficha.
Desvio de características	< ±0,25 % de duração (BFSL) / < ±0,5 % de duração (LS)	Valores especificados segundo os métodos BFSL e LS.
Precisão do ponto de ajuste	< ±0,4 % de duração	Condição indicada: turn down 1:1.
Estabilidade ao longo do tempo	< ±0,05 % de duração por 6 meses	Valor e período de referência especificados.
Coeficiente de temperatura da amplitude	< ±0,2 % de duração / 10 K	Condição de temperatura indicada: -0...80 °C.
Coeficiente de temperatura do ponto zero	< ±0,2 % de duração / 10 K	Condição de temperatura indicada: -0...80 °C.

Tempos de reação e amortecimento
Tempo de resposta	< 1,5 ms	Tempo de resposta declarado.
Retardo de prontidão	0,3 s	Tempo informado para prontidão.
Retardo programável dS, dr	0...50 s	Intervalo de ajuste declarado.
Amortecimento do valor de processo dAP	0...4 s	Intervalo de ajuste declarado.
Amortecimento da saída analógica dAA	0...4 s	Intervalo de ajuste declarado.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Padrão SDCI	IEC 61131-9	Padrão associado à interface.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência indicados.
Modo SIO	Sim	Operação em modo SIO disponível conforme ficha.
Classe de master port exigida	A; se o pino 2 não estiver conectado: B	Condição de conexão indicada pelo fabricante.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo e configuração do conector.
Watchdog integrado	Sim	Recurso indicado nos dados técnicos.

Condições ambientais e proteção
Temperatura de operação ambiente	-25...80 °C	Faixa ambiental informada no conjunto de atributos.
Temperatura do fluido	-25...80 °C	Faixa de temperatura do fluido especificada.
Temperatura de armazenamento	-40...100 °C	Faixa informada para armazenamento.
Grau de proteção	IP65; IP67	Graus de proteção declarados; respeitar as condições de instalação e conexão especificadas pelo fabricante.
Proteção contra vibração	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Norma, aceleração e faixa de frequência informadas.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Norma, aceleração e duração informadas.
Normas EMC	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas listadas nos dados técnicos.
Certificações	CE, CRN, cULus Listed, DNV/GL, IO-Link, UKCA; UL (J012)	Certificações e listagens declaradas na ficha.

Dados mecânicos e materiais
Conexão de processo	1/4" NPT, rosca interna	Interface mecânica de processo.

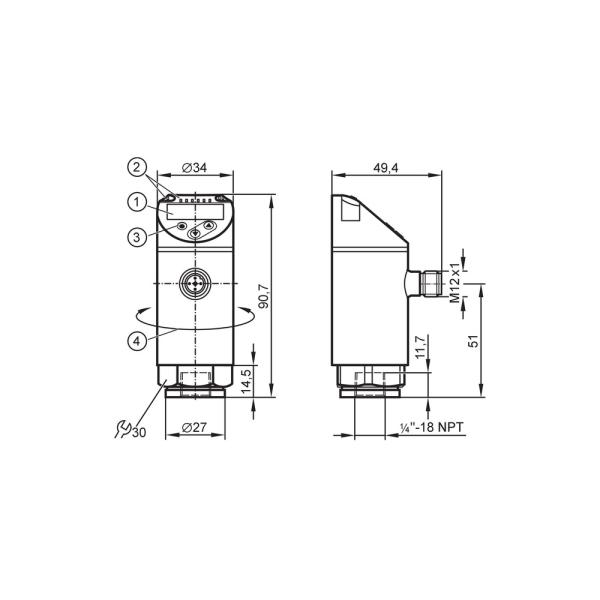

Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões informadas nos dados do produto.
Peso	223,5 g	Massa declarada.
Material do corpo	1.4404 (aço inoxidável 316L), PBT+PC-GF30, PBT-GF20 e PC	Materiais listados para o corpo.
Materiais em contato com o fluido	1.4404 (aço inoxidável 316L), Al2O3 (cerâmica, 96 %) e FKM	Materiais molhados declarados; avaliar compatibilidade química com o fluido da aplicação.
Torque	> 50 Nm	Valor de torque informado na ficha; confirmar no datasheet a aplicação específica desse parâmetro.

Display e elementos de operação
Unidades do display	3 LEDs verdes: bar, psi e MPa	Unidades indicadas para leitura no display.
Indicação de estado de chaveamento	2 LEDs amarelos	Indicadores de estado especificados.
Exibição dos valores de medição	Alfanumérica, vermelho/verde, 4 dígitos	Formato e cores da indicação informados.

Dados adicionais
MTTF	138 anos	Valor declarado na ficha; não representa garantia ou vida útil assegurada.
NCM	9026.20.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• Sinal analógico configurável: 4...20 mA ou 0...10 V, com escala ajustável 1:5.

• Sinal de comutação configurável; função elétrica PNP/NPN.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC para SELV/PELV. A classe de master port exigida é A; se o pino 2 não estiver conectado, a ficha indica classe B. Verifique a atribuição de pinos e a configuração elétrica no datasheet antes da ligação.

Processo Rosca interna 1/4" NPT. A compatibilidade mecânica direta depende de a conexão correspondente da instalação ser 1/4" NPT macho; outras roscas exigem avaliação de adaptador e vedação compatíveis.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de pressão relativa ou vácuo dentro de -1 a 25 bar, com fluido líquido ou gasoso.	✓	A ficha especifica essa faixa, os tipos de pressão relativa e vácuo e a aplicação com fluidos líquidos e gasosos.
Integração com IO-Link compatível com revisão 1.1 e transferência COM2 (38,4 kBaud).	✓	A ficha informa IO-Link, revisão 1.1 e tipo de transferência COM2.
Ligação a processo com rosca correspondente a 1/4" NPT macho.	✓	O sensor possui conexão de processo 1/4" NPT com rosca interna.
Aplicação que requer pressão medida acima de 25 bar ou abaixo de -1 bar.	✗	A faixa de medição especificada é de -1 a 25 bar; resistência à pressão não representa faixa de medição.
Alimentação elétrica fora de 18...30 V DC.	✗	A faixa de tensão de operação especificada é 18...30 V DC.
Processo com temperatura de fluido fora de -25...80 °C.	✗	A temperatura de fluido indicada na ficha é -25...80 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão Eletrônico IFM PN2293 com Display e IO-Link, -1 a 25 bar

Confirme que a pressão de operação está dentro da faixa de medição e que o meio e a temperatura são compatíveis com os dados do sensor.
Verifique a conexão de processo 1/4" NPT fêmea e utilize uma conexão correspondente, com vedação adequada à instalação.
Instale o sensor sem exceder os requisitos mecânicos indicados pelo fabricante; consulte o datasheet para instruções detalhadas de montagem e torque.
Conecte o conector M12 codificação A de 4 contatos a uma alimentação de 18...30 V DC compatível com SELV/PELV.
Confira a classe do master IO-Link e a condição do pino 2; consulte o datasheet para atribuição dos pinos e diagrama elétrico antes de energizar.
Configure a saída necessária — comutação, 4...20 mA, 0...10 V ou IO-Link — e valide a leitura no display e no controlador.

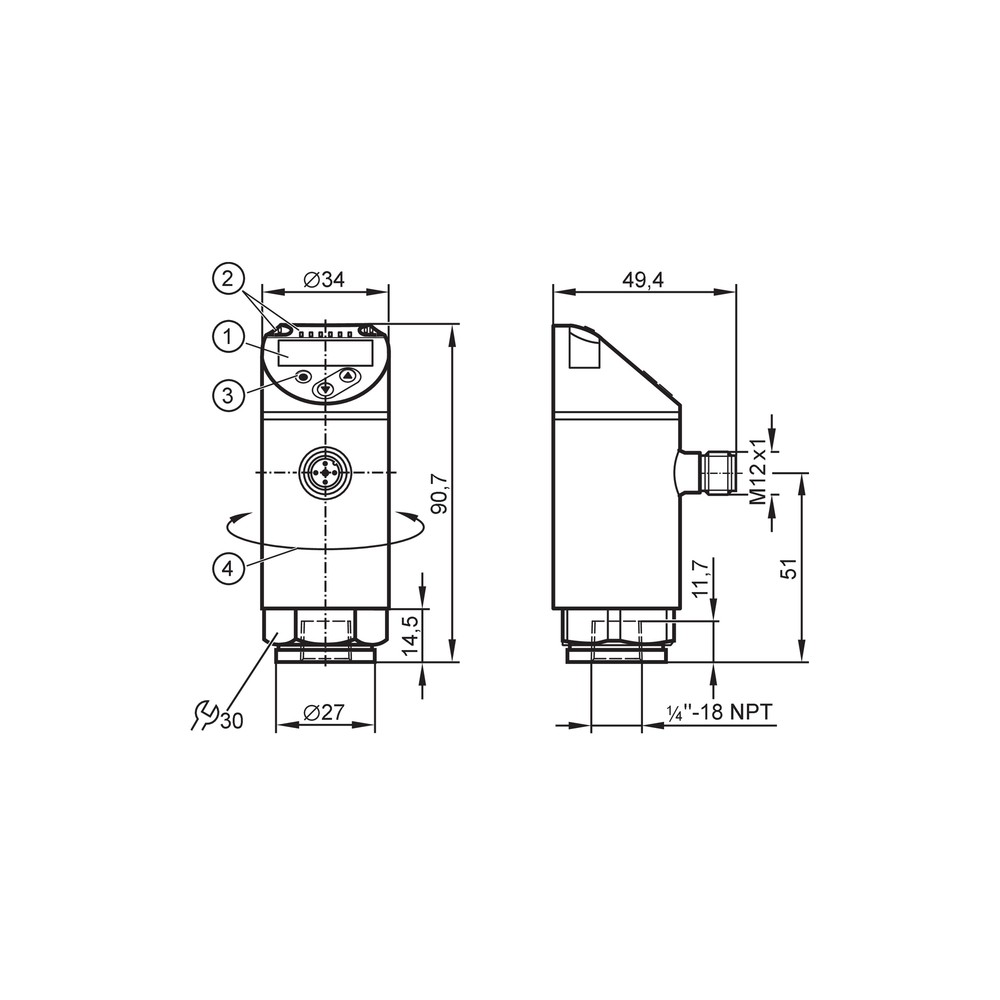

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não recebe leitura pelo IO-Link.	Alimentação, cabeamento M12, configuração do master, revisão ou modo de transferência incompatíveis com a configuração utilizada.	Confirme 18...30 V DC, ligação dos contatos conforme o datasheet, classe de master indicada e parâmetros IO-Link revisão 1.1/COM2.
A saída analógica apresenta valor ausente ou incompatível com a leitura esperada.	Seleção incorreta entre saída de corrente 4...20 mA e tensão 0...10 V, escala ajustável ou carga fora das condições especificadas.	Confira a configuração da saída, o tipo de entrada do controlador, a escala selecionada e os limites de carga indicados na ficha.
A saída de comutação não muda de estado no ponto esperado.	Configuração do ponto de ajuste, lógica PNP/NPN, retardo ou ligação elétrica inadequados.	Verifique a configuração do ponto de ajuste e dos atrasos, a função PNP/NPN e o estado dos LEDs de chaveamento.
A leitura de pressão não corresponde à condição do processo.	Pressão fora da faixa de medição, conexão com vedação inadequada ou incompatibilidade entre a rosca da instalação e a conexão do sensor.	Compare a pressão aplicada com a faixa -1...25 bar, confirme a conexão 1/4" NPT e inspecione a montagem e a vedação.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM PN2293 em português (Datasheet) Desenho em escala PN2293 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2293 e para quem ele serve?

É um sensor eletrônico de pressão com display, destinado ao monitoramento industrial de pressão relativa e vácuo. A ficha indica uso com fluidos líquidos e gasosos.

O que vem junto com o PN2293?

O anúncio não informa acessórios incluídos, portanto não é possível confirmar itens adicionais na embalagem. A ficha descreve o sensor e suas conexões, mas não especifica conteúdo de kit.

O PN2293 funciona com qualquer master IO-Link?

A ficha especifica IO-Link revisão 1.1, COM2 a 38,4 kBaud e classe de master port A; se o pino 2 não estiver conectado, indica classe B. Confirme esses requisitos e a configuração do master antes da integração.

Posso ligar o PN2293 direto em uma rosca NPT de outro tamanho ou tipo?

A conexão de processo do sensor é 1/4" NPT com rosca interna. Outra rosca não corresponde à conexão direta especificada; a necessidade e a adequação de adaptadores devem ser verificadas para a instalação.

Ele serve para medir pressão acima de 25 bar?

Não como faixa de medição: o alcance especificado termina em 25 bar. A resistência à pressão informada é um limite mecânico e não amplia a faixa de medição.

Posso usar o sensor com fluido acima de 80 °C?

A ficha informa temperatura do fluido de -25 a 80 °C, portanto não especifica operação acima desse limite. Verifique um modelo cuja faixa de temperatura cubra a condição do processo.

O display funciona, mas o CLP não recebe sinal; o que devo verificar antes de trocar o sensor?

Confira se o tipo de saída configurado corresponde à entrada do CLP — 4...20 mA, 0...10 V, comutação ou IO-Link — e verifique alimentação e cabeamento. Para IO-Link, valide também master, classe de porta e parâmetros de comunicação.

A pressão indicada oscila ou não acompanha o processo; o que verifico primeiro?

Compare a pressão aplicada com a faixa de -1 a 25 bar e confira conexão, vedação e condições de montagem. Se o sinal estiver amortecido, verifique também os ajustes dAP e dAA.

Como escolho entre o sinal analógico e IO-Link neste sensor?

Escolha a interface de acordo com a entrada disponível no controlador e a arquitetura de automação. O PN2293 fornece sinais analógicos configuráveis de 4...20 mA ou 0...10 V e comunicação IO-Link.

Que cuidados devo tomar na instalação elétrica e mecânica?

Use a conexão de processo 1/4" NPT e alimentação de 18...30 V DC, com conector M12 codificação A de 4 contatos. Consulte o datasheet para pinagem, vedação e instruções detalhadas de montagem antes da energização.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital especificada para troca de dados entre o sensor e um master compatível. (Ref.: revisão 1.1; IEC 61131-9; COM2, 38,4 kBaud)

Modo SIO

Modo de operação indicado na ficha além da comunicação IO-Link. (Ref.: Modo SIO: sim)

NPT

Tipo de rosca da conexão de processo informado para a montagem mecânica do sensor. (Ref.: 1/4" NPT, rosca interna)

Saída analógica

Sinal elétrico proporcional configurável para transmissão da variável medida ao sistema de controle. (Ref.: 4...20 mA ou 0...10 V; escala ajustável 1:5)

IP65 / IP67

Graus de proteção declarados para o equipamento; a instalação deve seguir as condições e instruções do fabricante. (Ref.: IP65; IP67)

Ligações relacionadas com "PN2293 IFM - Sensor de Pressão Eletrônico Monitoramento Industrial -1 a 25 bar IO-Link"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2293 IFM - Sensor de Pressão Eletrônico Monitoramento Industrial -1 a 25 bar IO-Link"

Para avaliar, preencha:

Ligações relacionadas com
