Sensor de Pressão IFM PN2271 - 0-250 bar IO-Link

Pré-visualizar: PN2271 IFM - Sensor de Pressão IFM Industrial 0-250 bar, IO-Link, Display

PN2271 IFM - Sensor de Pressão IFM Industrial 0-250 bar, IO-Link, Display

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2271
EAN: 4021179292399
NCM do produto: 90262090

Destaques do Produto Faixa de medição 0 a...mais

Fechar menu

Saiba mais sobre: "PN2271 IFM - Sensor de Pressão IFM Industrial 0-250 bar, IO-Link, Display"

Destaques do Produto

Faixa de medição

0 a 250 bar

Tipo de pressão

Relativa

Conexão de processo

1/4" NPT, rosca interna

Saída analógica

4 a 20 mA ou 0 a 10 V, escala ajustável 1:5

Comunicação

IO-Link, revisão 1.1

Alimentação

18 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PN2271 com Display, 0 a 250 bar, IO-Link

O IFM PN2271 é um sensor eletrônico com display para medir pressão relativa em aplicações industriais. Opera na faixa de 0 a 250 bar e possui conexão de processo de 1/4" NPT com rosca interna. Disponibiliza IO-Link, sinal de comutação e saída analógica configurável de 4 a 20 mA ou 0 a 10 V.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN2271
Tipo de pressão	Pressão relativa
Faixa de medição	0 a 250 bar; 0 a 3625 psi; 0 a 25 MPa
Conexão de processo	1/4" NPT, rosca interna
Saídas	2 digitais e 1 analógica; sinais configuráveis
Sinais analógicos	4 a 20 mA ou 0 a 10 V, escala ajustável 1:5
Comunicação	IO-Link, revisão 1.1
Alimentação	18 a 30 V DC
Temperatura de operação	-25 a 80 °C
Proteção e conexão elétrica	IP65/IP67; 1 x M12, codificação A, 4 contatos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0 a 250 bar e das temperaturas de fluido especificadas.
Instalações que requerem display local e integração por IO-Link ou sinais de saída de comutação e analógicos configuráveis.
Sistemas com alimentação de 18 a 30 V DC, conexão de processo 1/4" NPT interna e conector elétrico M12 compatível.

⚠ Considere outro se precisa de:

Aplicações que exijam medição de pressão absoluta ou diferencial: o modelo é especificado para pressão relativa.
Pontos de medição cuja pressão de operação exceda 250 bar; a faixa de medição nominal termina nesse valor.
Instalações fora da temperatura de operação especificada de -25 a 80 °C ou que não aceitem conexão de processo 1/4" NPT interna.

APLICAÇÕES E USO

Aplicação explicitamente indicada: medição de pressão em aplicações industriais com fluidos líquidos ou gasosos; a ficha não especifica setores industriais ou processos particulares.
Possibilidade de uso: monitoramento de pressão relativa em sistemas que operem dentro da faixa de 0 a 250 bar, com temperatura do fluido de -25 a 80 °C e conexão 1/4" NPT interna. Validar compatibilidade do fluido com os materiais em contato antes da instalação.
Possibilidade de integração em sistemas de controle com IO-Link ou entrada analógica de 4 a 20 mA/0 a 10 V, desde que a alimentação, o tipo de entrada e as condições elétricas correspondam à ficha.
Não usar a faixa de resistência à pressão como faixa normal de medição; para seleção do ponto de operação, considerar o alcance especificado de 0 a 250 bar.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN2271 com Display, 0 a 250 bar, IO-Link, verifique estes pontos:

Escolha o PN2271 quando

A aplicação exigir medição de pressão relativa entre 0 e 250 bar, display local, conexão 1/4" NPT interna e uma das interfaces disponíveis: IO-Link, saída de comutação ou saída analógica configurável.

Considere outro modelo quando

O processo exigir pressão absoluta ou diferencial, faixa de medição diferente, conexão mecânica distinta ou operação fora de -25 a 80 °C. Confirme a faixa e as interfaces necessárias no datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN2271	Código do produto IFM.
Tipo de produto	Sensor eletrônico de pressão com display	Medição de pressão industrial com indicação local.
Aplicação indicada	Aplicações industriais	Descrição do produto no cadastro.
Fluidos	Fluidos líquidos e gasosos	Substâncias indicadas na ficha; compatibilidade química específica não informada.
Tipo de pressão	Pressão relativa	Referência de medição especificada.

Faixa e resistência à pressão
Alcance de medição	0 a 250 bar; 0 a 3625 psi; 0 a 25 MPa	Faixa nominal de medição.
Resistência à pressão	500 bar; 7250 psi; 50 MPa	Valor de resistência à pressão declarado na ficha.
Pressão mínima de ruptura	1200 bar; 17400 psi; 120 MPa	Valor mínimo de pressão de ruptura indicado pelo fabricante; não representa faixa de operação.
Resistência contra vácuo	-1000 mbar; -0,1 MPa	Limite especificado para resistência contra vácuo.
MAWP em aplicações segundo CRN	500 bar; 7250 psi; 50 MPa	Pressão máxima de trabalho indicada para aplicações segundo CRN.

Conexão de processo e materiais
Conexão de processo	1/4" NPT, rosca interna	Interface mecânica com o ponto de medição.
Elemento de medição	Célula de filme fino metálico	Tecnologia de medição declarada.
Material em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para as partes em contato com o fluido.
Materiais do produto	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais relacionados na ficha; a distribuição por componente não está especificada.
Torque máximo de aperto	> 50 Nm	Valor declarado na ficha; consulte o datasheet para condição e procedimento de montagem.

Dados elétricos
Tensão de operação	18 a 30 V DC	Alimentação indicada para SELV/PELV.
Classe de proteção elétrica	III	Classificação elétrica especificada.
Consumo de corrente	< 35 mA	Consumo especificado.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Valor mínimo especificado.
Watchdog integrado	Sim	Função indicada na ficha.

Conexão elétrica e comunicação
Conexão elétrica	1 x M12, codificação A, 4 contatos banhados a ouro	Interface elétrica do sensor.
Interface de comunicação	IO-Link, revisão 1.1	Versão da comunicação declarada.
Padrão SDCI	IEC 61131-9	Norma relacionada à interface IO-Link.

Saídas e sinais
Sinais disponíveis	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal indicados na ficha.
Quantidade de saídas digitais	2	Número declarado de saídas digitais.
Função elétrica das saídas	PNP/NPN	Configuração indicada na ficha; conferir parâmetros de saída no datasheet.
Frequência de comutação DC	< 500 Hz	Limite especificado para comutação em corrente contínua.
Corrente contínua máxima da saída de comutação DC	250 mA	Limite máximo indicado.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo especificado.
Proteção contra curto-circuitos	Sim	Proteção indicada na ficha.
Quantidade de saídas analógicas	1	Número declarado de saídas analógicas.
Saída de corrente	4 a 20 mA, escala ajustável 1:5	Tipo de saída analógica disponível.
Resistência de carga mínima	2000 Ω	Valor indicado na ficha para resistência de carga mínima.
Saída de tensão	0 a 10 V, escala ajustável 1:5	Tipo de saída analógica disponível.
Carga máxima	500 Ω	Valor indicado na ficha; confirme a condição aplicável ao modo de saída no datasheet.

Condições ambientais
Temperatura ambiente	-25 a 80 °C	Limites de temperatura ambiente especificados.
Temperatura do fluido	-25 a 80 °C	Limites térmicos indicados para o fluido.
Temperatura de armazenamento	-40 a 100 °C	Faixa especificada para armazenamento.
Grau de proteção	IP65 e IP67	Graus declarados; a proteção depende da instalação e do acoplamento correto dos conectores.

Tempos e durabilidade
Retardo de prontidão	0,3 s	Tempo indicado até a prontidão.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima declarada na ficha; condições de ensaio não detalhadas no contexto.

Dados mecânicos
Formato do invólucro	Cilíndrico	Formato indicado no cadastro.
Diâmetro	34 mm	Dimensão declarada.
Comprimento	90,7 mm	Dimensão declarada.
Peso	219,5 g	Peso cadastrado.

Display e operação
Display	Sim	O produto possui display; detalhes adicionais de indicação não constam no contexto.

Certificações e conformidade
Certificado UL, número de aprovação	J014	Identificação de aprovação indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9.

• Sinal analógico configurável: 4 a 20 mA ou 0 a 10 V, com escala ajustável 1:5.

• Sinal de comutação; função elétrica PNP/NPN conforme configuração indicada na ficha.

Conexões

Elétrica Conector 1 x M12, codificação A, 4 contatos. Alimentação de 18 a 30 V DC para SELV/PELV. Verifique no datasheet a atribuição dos pinos e a compatibilidade do cabo/conector antes de ligar. A carga máxima indicada para a saída analógica é 500 Ω.

Processo Conexão de processo 1/4" NPT com rosca interna. A compatibilidade mecânica depende de uma conexão correspondente e de vedação adequada ao processo; a conexão elétrica M12 é independente da conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link compatível com revisão 1.1 e alimentação dentro de 18 a 30 V DC	✓	A ficha especifica interface IO-Link revisão 1.1 e alimentação de 18 a 30 V DC; confirme a configuração do mestre e a pinagem no datasheet.
Entrada analógica que aceite sinal de corrente 4 a 20 mA ou tensão 0 a 10 V	✓	O sensor oferece esses sinais analógicos com escala ajustável 1:5; a entrada do controlador deve corresponder ao sinal selecionado.
Instalação com tomada de pressão 1/4" NPT compatível	✓	A conexão de processo do sensor é 1/4" NPT de rosca interna; a compatibilidade depende da rosca correspondente e da montagem correta.
Medição de pressão absoluta ou diferencial	✗	O tipo de pressão especificado para o PN2271 é pressão relativa.
Processo com temperatura do fluido fora de -25 a 80 °C	✗	A temperatura do fluido indicada na ficha é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN2271 com Display, 0 a 250 bar, IO-Link

Confirme que o ponto de medição exige pressão relativa e que a pressão prevista está dentro da faixa nominal de 0 a 250 bar.
Verifique a compatibilidade da conexão do processo: o sensor possui rosca interna 1/4" NPT. Confirme a rosca correspondente e os requisitos de vedação do sistema.
Confira que a temperatura ambiente e a temperatura do fluido permaneçam entre -25 e 80 °C.
Instale mecanicamente o sensor conforme as instruções do fabricante e respeite as condições de aperto indicadas no datasheet; não use um valor de torque sem validar a condição de montagem.
Conecte o M12 codificação A de 4 contatos a uma alimentação de 18 a 30 V DC e valide a pinagem no datasheet antes de energizar.
Configure e teste a interface necessária — IO-Link, saída digital ou sinal analógico — confirmando que o controlador aceita o tipo de sinal selecionado.

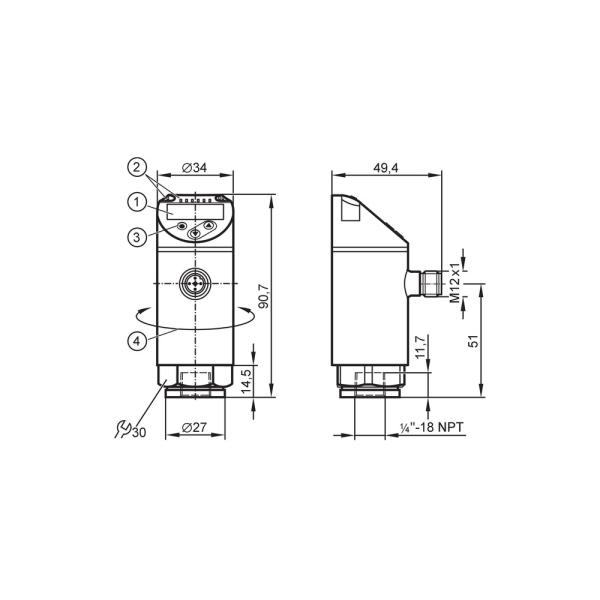

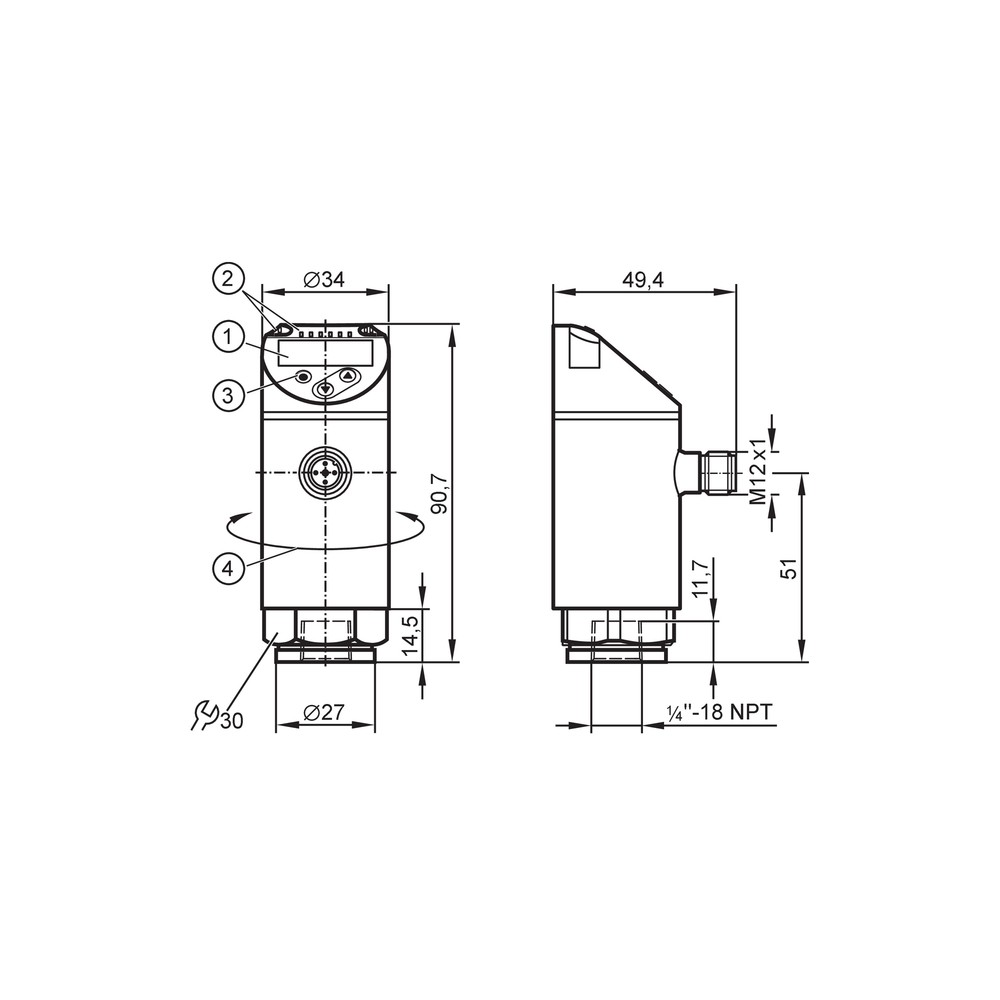

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não apresenta leitura ou não comunica com o controlador.	Alimentação fora da faixa especificada, conexão M12 incorreta ou configuração de comunicação incompatível.	Meça a alimentação no conector e confirme 18 a 30 V DC; confira pinagem, configuração do mestre e revisão IO-Link 1.1 no datasheet.
O valor de pressão indicado não corresponde ao esperado no processo.	Tipo de pressão ou faixa de medição selecionada não corresponde à aplicação, ou há discrepância entre as condições do processo e a configuração da saída.	Confirme que a variável é pressão relativa, compare a pressão com a faixa de 0 a 250 bar e verifique a configuração e escala da saída no sensor e no controlador.
A entrada analógica do controlador não registra sinal utilizável.	O controlador está configurado para um tipo diferente do sinal selecionado no sensor, ou a carga elétrica não atende às condições aplicáveis.	Identifique se a saída está configurada para 4 a 20 mA ou 0 a 10 V e confira o tipo de entrada, a carga e os limites elétricos no datasheet.
Há vazamento ou leitura instável após a montagem.	Rosca de processo incompatível, vedação inadequada ou montagem que não segue as instruções aplicáveis.	Despressurize o sistema conforme os procedimentos da instalação, confira a correspondência da rosca 1/4" NPT interna, a vedação e as orientações de montagem do fabricante.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM PN2271 em português (Datasheet) Desenho em escala PN2271 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2271 e para que serve?

É um sensor eletrônico com display para medição de pressão relativa em aplicações industriais. A faixa nominal é de 0 a 250 bar e ele oferece IO-Link e sinais de saída configuráveis.

Quais sinais e conexões esse sensor oferece?

O PN2271 dispõe de IO-Link, sinal de comutação e saída analógica configurável em 4 a 20 mA ou 0 a 10 V. A conexão de processo é 1/4" NPT interna e a conexão elétrica é M12 codificação A, com 4 contatos.

O PN2271 mede pressão absoluta ou diferencial?

Não: a ficha especifica pressão relativa. Para medir pressão absoluta ou diferencial, selecione um sensor cuja ficha declare explicitamente esse tipo de medição.

Posso usar este modelo com fluido acima de 80 °C?

A ficha informa temperatura do fluido de -25 a 80 °C. Ela não especifica operação acima de 80 °C.

O sensor está sem leitura; o que devo verificar antes de substituí-lo?

Verifique se recebe alimentação entre 18 e 30 V DC e se a conexão M12 e a pinagem estão corretas. Depois confira a configuração de saída ou IO-Link no controlador.

A leitura analógica está incorreta; qual é a primeira checagem?

Confirme se o sensor e a entrada do controlador estão configurados para o mesmo sinal, 4 a 20 mA ou 0 a 10 V. Verifique também a escala ajustável e as condições de carga especificadas.

Devo comprar um kit ou apenas o sensor PN2271?

O contexto informa o produto como uma peça e não lista acessórios inclusos. Cabos, conectores ou adaptadores não estão confirmados; verifique separadamente os itens necessários para sua instalação.

Quando escolher o PN2271 em vez de outro sensor de pressão?

Escolha-o quando a aplicação exigir pressão relativa até 250 bar, display, conexão 1/4" NPT interna e as interfaces disponíveis no modelo. Procure outra opção se precisar de pressão absoluta ou diferencial, outra faixa ou conexão diferente.

Que cuidados devo ter na instalação mecânica e elétrica?

Confirme a correspondência da rosca 1/4" NPT, a vedação e os limites de temperatura antes da montagem. Valide a pinagem do M12 e a alimentação no datasheet antes de energizar.

O produto acompanha cabo, conector ou outros acessórios?

A ficha do anúncio não informa acessórios incluídos; por isso, não é possível confirmar o fornecimento de cabo, conector ou adaptadores. Consulte o fornecedor para confirmar o conteúdo da embalagem.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão referenciada à pressão ambiente; é o tipo de pressão especificado para o PN2271.

IO-Link

Interface de comunicação industrial para troca de dados entre o sensor e um mestre compatível.

NPT

Tipo de rosca indicado para a conexão mecânica de processo do sensor.

Escala ajustável 1:5

Possibilidade especificada de ajuste da escala da saída analógica dentro da relação declarada pelo fabricante.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos, condicionada à montagem e aos acoplamentos apropriados.
