Sensor de Pressão IFM PN2270 - 0-400 bar IO-Link

Pré-visualizar: PN2270 IFM - Sensor de Pressão com Display Aplicações Industriais 0-400 bar IO-Link 1/4 NPT

PN2270 IFM - Sensor de Pressão com Display Aplicações Industriais 0-400 bar IO-Link 1/4 NPT

Imagem meramente ilustrativa

R$ 5.094,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2270
EAN: 4021179292382
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN2270 IFM - Sensor de Pressão com Display Aplicações Industriais 0-400 bar IO-Link 1/4 NPT"

Destaques do Produto

Faixa de pressão

0...400 bar

Rosca de processo

1/4" NPT fêmea

Interface

IO-Link 1.1; modo SIO disponível

Sinal analógico

4...20 mA ou 0...10 V, com escala ajustável 1:5

Conector elétrico

M12, codificação A, 4 contatos

Temperatura de operação

-25...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico IFM PN2270 com display, 0 a 400 bar, IO-Link, 1/4" NPT fêmea

O IFM PN2270 é um sensor eletrônico de pressão relativa com display, destinado ao monitoramento de pressão em aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 400 bar e oferece saídas de comutação, analógica e IO-Link. Possui conexão de processo 1/4" NPT fêmea e opera entre -25 e 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...400 bar; 0...5800 psi; 0...40 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	1/4" NPT, rosca interna
Saídas	Comutação, analógica e IO-Link; 4...20 mA ou 0...10 V
Conexão elétrica	M12, codificação A, 4 contatos
Temperatura de operação	-25...80 °C
Grau de proteção	IP65; IP67
Display	Exibição alfanumérica de 4 dígitos, vermelho/verde
Alimentação	18...30 V DC
Peso	220 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa especificada.
Instalações cujo ponto de processo aceite rosca interna 1/4" NPT e cujo sistema elétrico possa utilizar a conexão M12 codificação A de 4 contatos.
Sistemas que necessitem de saída de comutação, sinal analógico 4...20 mA ou 0...10 V, ou comunicação IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medir pressão absoluta: o tipo especificado é pressão relativa.
Não utilizar fora da faixa de medição de 0...400 bar ou da temperatura do fluido especificada de -25...80 °C.
Não presumir compatibilidade mecânica com conexões diferentes de 1/4" NPT fêmea sem adaptador compatível validado para a instalação.

APLICAÇÕES E USO

Aplicação comprovada: medição de pressão em processos industriais com fluidos líquidos e gasosos, conforme a descrição do produto.
Aplicação condicionada: monitoramento de pressão relativa em linhas ou equipamentos que operem dentro da faixa de 0...400 bar, com temperatura do fluido de -25...80 °C e conexão 1/4" NPT fêmea.
Possibilidade de integração: aquisição de dados por IO-Link ou uso de sinal analógico/comutação em sistemas de controle; valide a configuração elétrica e a compatibilidade do controlador antes da instalação.
Não considerar como aplicação comprovada para pressão absoluta; a ficha identifica o sensor como de pressão relativa.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico IFM PN2270 com display, 0 a 400 bar, IO-Link, 1/4" NPT fêmea, verifique estes pontos:

Escolha o PN2270 quando

A aplicação exigir medição de pressão relativa até 400 bar, display local e uma ou mais das opções de sinal de comutação, saída analógica ou IO-Link.

Verifique a conexão antes da compra

A conexão de processo deste modelo é 1/4" NPT com rosca interna. Se o ponto de instalação tiver outro padrão ou dimensão, confirme a necessidade de um adaptador compatível.

Busque outra faixa ou tipo de medição quando necessário

Se a pressão de processo ultrapassar 400 bar ou a variável requerida for pressão absoluta, selecione um sensor cuja faixa e tipo de pressão correspondam à aplicação.

Confira os limites ambientais e elétricos

O fluido deve estar entre -25 e 80 °C e a alimentação especificada é 18...30 V DC. Verifique também a compatibilidade do controlador com a saída escolhida.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	PN2270	Código do produto IFM.
Tipo de produto	Sensor de pressão eletrônico com display	Instrumento para medição e indicação de pressão.
Aplicação indicada	Aplicações industriais; fluidos líquidos e gasosos	Descrição de aplicação disponível na ficha do produto.
Tipo de pressão	Pressão relativa	Referência de medição especificada pelo fabricante.
Elemento de medição	Célula de filme fino metálico	Tecnologia do elemento sensor.
Diretiva de equipamentos sob pressão	Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda	Condição indicada na ficha para a diretiva de equipamentos sob pressão.

Faixa e limites de pressão
Alcance de medição	0...400 bar / 0...5800 psi / 0...40 MPa	Faixa nominal de medição.
Resistência à pressão	800 bar / 11580 psi / 80 MPa	Limite de resistência à pressão informado na ficha.
Pressão mínima de ruptura	1700 bar / 24650 psi / 170 MPa	Valor mínimo de pressão de ruptura especificado.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Limite de resistência contra vácuo informado.
MAWP em aplicações segundo CRN	800 bar / 11580 psi / 80 MPa	Pressão de trabalho máxima admissível indicada para aplicações segundo CRN.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima de ciclos informada na ficha.

Conexões e materiais
Conexão de processo	1/4" NPT, rosca interna	Interface mecânica com o ponto de processo.
Materiais em contato com o fluido	1.4542 (17-4 PH / 630)	Material indicado para as partes em contato com o fluido.
Materiais do produto	1.4542 (17-4 PH / 630); 1.4404 (aço inoxidável / 316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados na ficha do produto.
Torque	> 50 Nm	Valor de torque informado na ficha; consulte as instruções do fabricante para a montagem aplicável.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões externas do sensor.
Peso	220 g	Massa indicada no cadastro do produto.

Alimentação e dados elétricos
Tensão de operação	18...30 V DC (SELV/PELV)	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Consumo máximo indicado.
Classe de proteção elétrica	III	Classe de proteção especificada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica informado.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção indicado para as saídas.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor mínimo especificado para a resistência de isolamento.
Compatibilidade eletromagnética	DIN EN 61000-6-2; DIN EN 61000-6-3	Normas EMC listadas na ficha.
Certificação	UL J014	Identificação de certificação informada no cadastro.

Entradas e saídas
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Quantidade total de saídas	2	Valor informado no cadastro; consulte o datasheet para a configuração funcional das saídas.
Função elétrica	PNP/NPN	Tipo de função elétrica indicado na ficha.
Saída de comutação	Abertura/fechamento, parametrizável	Função de comutação configurável.
Frequência de comutação DC	< 500 Hz	Limite especificado para comutação DC.
Queda de tensão máxima da saída de comutação DC	2 V	Valor máximo indicado.
Corrente constante máxima da saída de comutação DC	250 mA	Limite de corrente especificado.
Sinal de corrente analógico	4...20 mA, escala ajustável 1:5	Opção de saída analógica por corrente.
Sinal de tensão analógico	0...10 V, escala ajustável 1:5	Opção de saída analógica por tensão.
Carga máxima	500 Ω	Carga máxima informada na ficha.
Resistência mínima de carga	2000 Ω	Resistência mínima de carga informada; observe a saída utilizada e as condições do datasheet.
Tempo máximo de subida da saída analógica	3 ms	Tempo de subida especificado para a saída analógica.
Retardo de saída programável	0...50 s	Faixa de ajuste do retardo indicada.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.

Precisão e desvios
Repetibilidade	< ±0,1 % da duração	Valor informado para variações de temperatura < 10 K e turn down 1:1.
Precisão do ponto de ajuste	< ±0,4 % da duração	Especificação para turn down 1:1.
Desvio de histerese	< ±0,1 % da duração	Desvio indicado na ficha.
Desvio de características	< ±0,25 % BFSL / < ±0,5 % LS	Valores indicados para os métodos de referência BFSL e LS.
Estabilidade de longo prazo	< ±0,05 % da duração por 6 meses	Período de referência especificado.
Coeficiente de temperatura da amplitude	0,2 % da duração / 10 K (-25...80 °C)	Coeficiente informado para a faixa de temperatura indicada.
Coeficiente de temperatura do ponto zero	0,2 % da duração / 10 K (-25...80 °C)	Coeficiente informado para a faixa de temperatura indicada.

Tempos de reação e amortecimento
Tempo de resposta	< 1,5 ms	Tempo de resposta informado na ficha.
Retardo de prontidão	0,3 s	Tempo especificado até a prontidão.
Amortecimento do valor de processo	0...4 s	Faixa de ajuste disponível.
Amortecimento da saída analógica	0...4 s	Faixa de ajuste disponível.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface digital especificada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Norma indicada para a comunicação IO-Link.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e velocidade de transferência especificados.
Modo SIO	Sim	Operação em modo SIO disponível.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de classe do master port indicada na ficha.
Watchdog integrado	Sim	Recurso listado no cadastro.

Conexão elétrica e contatos
Conector elétrico	1 x M12, codificação A, 4 contatos	Interface elétrica física.
Contatos	Dourados	Característica dos contatos indicada na ficha.

Display e elementos de operação
Display de valores	Exibição alfanumérica de 4 dígitos, vermelho/verde	Indicação local do valor medido.
LEDs de unidade	3 x LED verde: bar, psi, MPa	Indicação da unidade selecionada.
LEDs de status	2 x LED amarelo	Indicação de estado descrita na ficha.

Condições ambientais e proteção
Temperatura de operação	-25...80 °C	Faixa operacional indicada.
Temperatura do fluido	-25...80 °C	Faixa de temperatura especificada para o fluido.
Temperatura de armazenamento	-40...100 °C	Faixa de armazenamento indicada.
Grau de proteção	IP65; IP67	Graus de proteção informados; a obtenção depende da instalação e das condições de uso especificadas pelo fabricante.
Resistência a choques	50 g (11 ms)	Condição de choque especificada.
Resistência a vibrações	20 g (10...2000 Hz)	Condição de vibração especificada.

Dados de confiabilidade e identificação
MTTF	129 anos	Valor MTTF informado no cadastro; não representa vida útil garantida.
GTIN	4021179292382	Identificador comercial do produto.
Part number	PN2270	Código de identificação do fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9, modo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• Sinais de saída configuráveis: sinal de comutação, sinal analógico e IO-Link.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; alimentação de 18...30 V DC para SELV/PELV. A função elétrica indicada é PNP/NPN. Confira a pinagem e a configuração de saída no datasheet antes de conectar.

Processo Conexão de processo 1/4" NPT com rosca interna. A conexão mecânica não determina a compatibilidade elétrica; confirme separadamente o padrão da rosca e a interface do sistema.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ponto de medição de pressão relativa com conexão 1/4" NPT compatível e pressão dentro de 0...400 bar.	✓	A faixa e a conexão correspondem às especificações do produto.
Sistema com mestre IO-Link compatível com revisão 1.1 e comunicação COM2.	✓	O sensor especifica IO-Link 1.1 e tipo de transferência COM2 (38,4 kBaud).
Controlador que recebe sinal analógico de 4...20 mA ou 0...10 V, conforme a configuração escolhida.	✓	As duas opções de sinal analógico constam na ficha; confirme a configuração e os requisitos elétricos do controlador.
Aplicação que exige medição de pressão absoluta.	✗	O tipo de pressão especificado para o PN2270 é pressão relativa.
Instalação com temperatura do fluido fora de -25...80 °C ou pressão acima de 400 bar.	✗	A condição excede os limites de operação ou a faixa de medição especificada.
Conexão de processo que não corresponda a 1/4" NPT fêmea, sem adaptador validado.	✗	A conexão informada no produto é 1/4" NPT com rosca interna; a compatibilidade com outro padrão não está estabelecida.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico IFM PN2270 com display, 0 a 400 bar, IO-Link, 1/4" NPT fêmea

Confirme que a pressão de processo está dentro da faixa de medição e que a temperatura do fluido respeita os limites especificados.
Verifique se o ponto de instalação possui conexão compatível com 1/4" NPT fêmea; use adaptador somente quando tecnicamente adequado e validado para o processo.
Instale o sensor conforme as instruções do fabricante e os requisitos mecânicos da conexão; consulte o datasheet para detalhes de montagem e torque aplicável.
Conecte o cabo ou conector M12 codificação A de 4 contatos e confira a pinagem no datasheet antes de energizar.
Alimente o sensor com 18...30 V DC dentro das condições SELV/PELV e conecte a saída selecionada ao controlador compatível.
Configure a saída, a unidade e os parâmetros necessários; confirme no display e no sistema de controle a leitura e o estado de comutação.

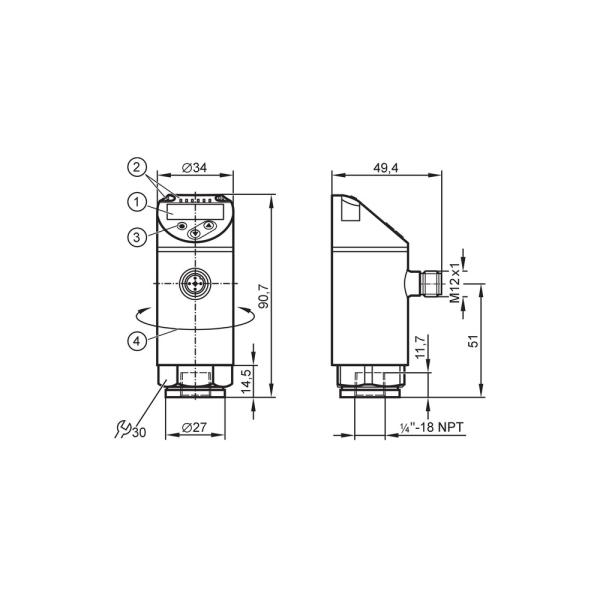

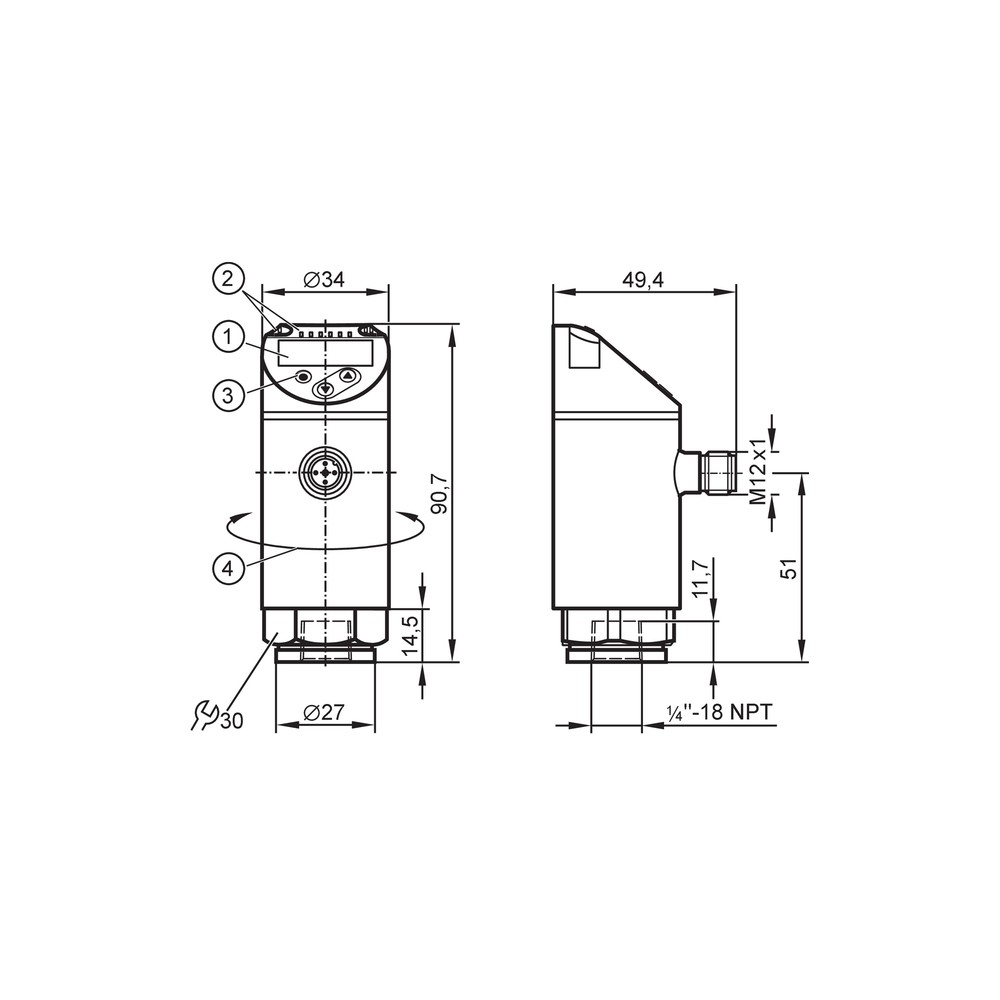

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O display permanece apagado.	Alimentação ausente ou fora da faixa especificada, ou ligação elétrica incorreta.	Meça a alimentação no conector e confira a pinagem M12 no datasheet, verificando também a faixa de 18...30 V DC.
O controlador não recebe o valor de pressão.	Saída configurada de forma diferente da entrada do controlador ou ligação incorreta do sinal.	Confirme se a saída selecionada é 4...20 mA, 0...10 V ou IO-Link e se a entrada do controlador aceita esse tipo de sinal; revise a configuração e a pinagem.
A comunicação IO-Link não é estabelecida.	Incompatibilidade de configuração do master port, revisão ou modo de operação, ou conexão elétrica inadequada.	Verifique o suporte a IO-Link 1.1 e COM2 (38,4 kBaud), a classe de porta exigida e a conexão M12 conforme o datasheet.
A leitura não corresponde à pressão esperada.	Condição de processo fora da faixa, seleção incorreta de unidade ou configuração de escala/amortecimento inadequada.	Compare a pressão de referência com a faixa do sensor, confira a unidade indicada no display e revise escala e amortecimento configurados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2270 em português (Datasheet) Desenho em escala PN2270 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2270 e para quem ele serve?

É um sensor eletrônico de pressão relativa com display para aplicações industriais. Pode atender processos com fluidos líquidos ou gasosos, desde que as condições de pressão, temperatura e conexão estejam dentro das especificações.

Quais sinais e protocolos posso usar com esse sensor?

O PN2270 oferece sinal de comutação, saída analógica configurável em 4...20 mA ou 0...10 V e IO-Link 1.1. A configuração deve corresponder à entrada do controlador.

O produto acompanha cabo ou adaptador de rosca?

A ficha fornecida não informa acessórios inclusos, portanto não é possível confirmar cabo, adaptador ou outros itens na embalagem. Consulte o fornecedor para confirmar o conteúdo do pacote.

Posso usar o PN2270 para medir pressão absoluta?

Não, a ficha especifica pressão relativa. Para pressão absoluta, selecione um sensor cuja especificação indique esse tipo de medição.

Ele pode ser instalado em uma conexão que não seja 1/4" NPT?

A conexão de processo especificada é 1/4" NPT com rosca interna. Outra conexão requer validação de um adaptador apropriado, não incluído ou especificado na ficha.

O display acende, mas o CLP não mostra a pressão; o que verifico?

Confira se a saída configurada corresponde à entrada do CLP, se a pinagem está correta e se a escala analógica está ajustada conforme o sistema. Se usar IO-Link, verifique também a configuração do master.

A leitura oscila ou parece atrasada; devo trocar o sensor?

Antes da substituição, verifique a estabilidade da pressão de processo, a configuração de amortecimento e a unidade selecionada. Compare a resposta do sistema com as configurações e limites descritos no datasheet.

Qual a diferença prática entre escolher IO-Link e uma saída analógica?

IO-Link permite comunicação digital compatível com um master IO-Link; a saída analógica transmite o sinal em 4...20 mA ou 0...10 V. Escolha conforme a interface disponível no sistema de controle.

Preciso de alguma ferramenta ou cuidado especial para instalar?

A ficha informa conexão 1/4" NPT fêmea, mas não especifica ferramenta de montagem. Use procedimento compatível com a conexão e consulte o datasheet do fabricante para os detalhes de instalação e pinagem.

Há versão com outra faixa de pressão ou outra conexão neste anúncio?

Este anúncio identifica o modelo PN2270 com faixa de 0...400 bar e conexão 1/4" NPT interna. Para outra faixa ou conexão, confirme o código de modelo correspondente com o fabricante.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão atmosférica de referência.

IO-Link

Interface de comunicação digital ponto a ponto para sensores e atuadores compatíveis.

COM2

Tipo de transferência IO-Link especificado para comunicação a 38,4 kBaud.

Turn down

Relação de ajuste de escala considerada na especificação de determinados parâmetros de precisão.

NPT

Padrão de rosca de tubulação indicado para a conexão de processo do sensor.

Ligações relacionadas com "PN2270 IFM - Sensor de Pressão com Display Aplicações Industriais 0-400 bar IO-Link 1/4 NPT"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2270 IFM - Sensor de Pressão com Display Aplicações Industriais 0-400 bar IO-Link 1/4 NPT"

Para avaliar, preencha:

Ligações relacionadas com
