Sensor de Pressão IFM PN2099 com Display IO-Link

Pré-visualizar: PN2099 IFM - Sensor de Pressão IFM Monitoramento de pressão e vácuo -1 a 1 bar, IO-Link, G 1/4

PN2099 IFM - Sensor de Pressão IFM Monitoramento de pressão e vácuo -1 a 1 bar, IO-Link, G 1/4

Imagem meramente ilustrativa

R$ 5.094,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2099
EAN: 4021179289085
NCM do produto: 90262090

Destaques do Produto Faixa -1 a 1 bar;...mais

Fechar menu

Saiba mais sobre: "PN2099 IFM - Sensor de Pressão IFM Monitoramento de pressão e vácuo -1 a 1 bar, IO-Link, G 1/4"

Destaques do Produto

Faixa

-1 a 1 bar; pressão relativa e vácuo

Processo

G 1/4 rosca interna

Comunicação

IO-Link, revisão 1.1

Saída analógica

4...20 mA ou 0...10 V, escala ajustável 1:5

Conexão elétrica

M12, codificação A, 4 contatos

Temperatura do fluido

-25 a 80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão com display IFM PN2099, -1 a 1 bar, IO-Link, G 1/4 rosca interna

O IFM PN2099 é um sensor eletrônico com display para monitoramento de pressão relativa e vácuo. Mede de -1 a 1 bar e oferece saídas de comutação, sinal analógico configurável e comunicação IO-Link. Sua conexão de processo é G 1/4 rosca interna; a faixa de temperatura do fluido é de -25 a 80 °C.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN2099
Tipo de pressão	Pressão relativa e vácuo
Faixa de medição	-1 a 1 bar
Conexão de processo	G 1/4 rosca interna (DIN EN ISO 1179-2)
Saídas	2 digitais e 1 analógica
Sinal analógico	4...20 mA ou 0...10 V, escala ajustável 1:5
Comunicação	IO-Link, COM2 38,4 kBaud, revisão 1.1
Conexão elétrica	1 x M12, codificação A, 4 contatos
Temperatura do fluido	-25 a 80 °C
Grau de proteção	IP 65 e IP 67

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa e vácuo em processos cuja faixa esteja dentro de -1 a 1 bar.
Sistemas que utilizem conexão de processo G 1/4 rosca interna e conexão elétrica M12 codificação A de 4 contatos, com cabeamento compatível.
Instalações que recebam IO-Link revisão 1.1 ou os sinais de saída especificados, respeitando os limites elétricos do sistema.

⚠ Considere outro se precisa de:

Aplicações cujo fluido opere fora da faixa informada de -25 a 80 °C.
Aplicações que exijam faixa de medição fora de -1 a 1 bar ou resistência contra vácuo além de -1000 mbar.
Instalações que não aceitem conexão de processo G 1/4 rosca interna, salvo uso de adaptação tecnicamente validada.

APLICAÇÕES E USO

Monitoramento de pressão relativa ou vácuo em linhas e equipamentos com ponto de operação dentro de -1 a 1 bar; aplicação deduzida da faixa e do tipo de pressão especificados.
Leitura local em instalações que necessitem de display e transmissão de sinal por IO-Link ou saída analógica; possibilidade baseada nas interfaces informadas.
Uso em processo com temperatura do fluido entre -25 e 80 °C e conexão G 1/4 rosca interna. A adequação aos materiais do fluido deve ser validada com a lista de materiais em contato indicada na ficha.
Não há dados fornecidos que comprovem compatibilidade com um fluido específico, equipamento ou processo particular; validar esses requisitos com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de pressão com display IFM PN2099, -1 a 1 bar, IO-Link, G 1/4 rosca interna, verifique estes pontos:

Escolha o PN2099 quando

A medição necessária for de pressão relativa ou vácuo entre -1 e 1 bar, houver necessidade de display e a instalação puder usar conexão de processo G 1/4 rosca interna.

Verifique a interface antes de especificar

Confirme se o controlador aceita IO-Link revisão 1.1 ou se a entrada analógica é compatível com 4...20 mA ou 0...10 V. As saídas digitais são PNP/NPN; confira a configuração e a interface do circuito.

Busque outra faixa ou construção quando

O ponto de operação exceder a faixa de medição, a temperatura do fluido ficar fora de -25 a 80 °C ou as condições de pressão ultrapassarem os limites especificados pelo fabricante. Consulte a folha de dados para validar a pressão de resistência e a pressão mínima de ruptura.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor eletrônico de pressão com display	Identificação do equipamento.
Modelo	PN2099	Código do produto.
Tipo de pressão	Pressão relativa e vácuo	Tipos de pressão medidos.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia de medição informada na ficha.
Display	Display alfanumérico de 4 dígitos, vermelho/verde	Indicação local; dado informado na descrição do catálogo.

Faixa de medição
Faixa de medição	-1...1 bar; -1000...1000 mbar; -14,5...14,5 psi; -29,5...29,5 inHg; -401...401 inH2O; -100...100 kPa	Faixa nominal informada pelo fabricante.
Resistência contra vácuo	-1000 mbar (-0,1 MPa)	Limite especificado para vácuo.
Resistência à pressão	10000 mbar (145 psi / 1000 kPa)	Valor de resistência à pressão informado na ficha; não confundir com faixa de medição.
Pressão mínima de ruptura	30000 mbar (450 psi / 3000 kPa)	Limite de ruptura indicado na ficha; não representa pressão de operação.

Saídas e sinais
Saídas digitais	2	Quantidade informada de saídas digitais.
Função elétrica	PNP/NPN	Tipo de saída de comutação informado; conferir configuração e ligação.
Saídas analógicas	1	Quantidade informada de saídas analógicas.
Saída de corrente	4...20 mA, escala ajustável 1:5	Sinal analógico disponível.
Saída de tensão	0...10 V, escala ajustável 1:5	Sinal analógico disponível.

Dados elétricos
Consumo de corrente	< 35 mA	Consumo informado na ficha.
Tensão máxima DC	30 V	Limite informado como tensão DC máxima.
Tensão máxima AC	18 V	Limite informado como tensão AC máxima.
Categoria de sobretensão/isolação	III	Categoria de isolamento informada na ficha.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Condição de ensaio indicada na ficha.
Proteção contra inversão de polaridade	Sim	Recurso informado pelo fabricante.

Interfaces e conexões
Interface de comunicação	IO-Link COM2, 38,4 kBaud, revisão 1.1	Protocolo, taxa e revisão informados.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo e configuração do conector elétrico.
Conexão de processo	G 1/4 rosca interna (DIN EN ISO 1179-2)	Interface mecânica de processo.

Condições ambientais e proteção
Temperatura do fluido	-25...80 °C	Faixa operacional especificada para o fluido.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente informada nos dados do produto.
Temperatura de armazenamento	-40...100 °C	Faixa informada para armazenamento.
Grau de proteção	IP 65; IP 67	Graus de proteção declarados; dependem de instalação e conexão corretas.

Materiais e dados mecânicos
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L); Al2O3 (cerâmica); FKM	Materiais especificados para as partes em contato com o fluido.
Materiais do corpo	1.4404 (aço inoxidável/316L); PBT+PC-GF30; PBT-GF20; PC	Materiais listados nos dados do produto; a ficha fornecida não detalha a distribuição por componente.
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões informadas no conjunto de dados do produto.
Peso	237,5 g	Peso informado no catálogo.

Certificações e identificação comercial
Certificações	cULus J012, DNV, UKCA, CE	Certificações listadas nos dados do produto.
GTIN	4021179289085	Identificador comercial do produto.
Marca	IFM	Fabricante/marca informada.

COMPATIBILIDADE

Comunicação

• IO-Link COM2, 38,4 kBaud, revisão 1.1

• Sinal analógico de corrente: 4...20 mA, escala ajustável 1:5

• Sinal analógico de tensão: 0...10 V, escala ajustável 1:5

• Sinal de comutação; função elétrica PNP/NPN

Conexões

Elétrica Conector M12, codificação A, 4 contatos, contatos dourados. A ficha informa proteção contra inversão de polaridade. Verifique a pinagem no documento técnico do fabricante antes de ligar; o cabo e o conector de acoplamento não estão confirmados como inclusos.

Processo G 1/4 rosca interna, conforme DIN EN ISO 1179-2.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link revisão 1.1 e interface COM2 de 38,4 kBaud	✓	Compatibilidade de comunicação indicada na ficha do produto.
Entrada analógica compatível com 4...20 mA ou 0...10 V	✓	O sensor disponibiliza os dois tipos de sinal, com escala ajustável 1:5; confirme a configuração e a compatibilidade elétrica da entrada.
Circuito que aceite saída de comutação PNP ou NPN configurada	✓	A função elétrica PNP/NPN está informada; valide a configuração e os requisitos elétricos do circuito.
Instalação com conexão de processo G 1/4 rosca interna correspondente	✓	A conexão de processo do sensor é G 1/4 rosca interna (DIN EN ISO 1179-2).
Instalação que demande rosca de processo diferente, sem adaptador validado	✗	A conexão informada é G 1/4 rosca interna; não há confirmação de compatibilidade mecânica direta com outras roscas.
Processo com fluido fora de -25 a 80 °C	✗	A faixa de temperatura do fluido especificada é de -25 a 80 °C.

INSTALAÇÃO

Como instalar o Sensor de pressão com display IFM PN2099, -1 a 1 bar, IO-Link, G 1/4 rosca interna

Confirme que a faixa de processo necessária está dentro de -1 a 1 bar e que a temperatura do fluido está entre -25 e 80 °C.
Verifique se a interface mecânica é G 1/4 rosca interna e se os materiais em contato com o fluido são compatíveis com o processo.
Instale o sensor conforme as orientações do fabricante para a conexão de processo, sem exceder os limites especificados.
Use conexão elétrica M12 codificação A de 4 contatos e confirme a pinagem na documentação técnica antes de energizar.
Selecione e configure a interface necessária: IO-Link, saída analógica de corrente ou tensão, ou saída de comutação PNP/NPN.
Após a instalação, confira a indicação no display e valide o sinal recebido pelo controlador nas condições operacionais previstas.

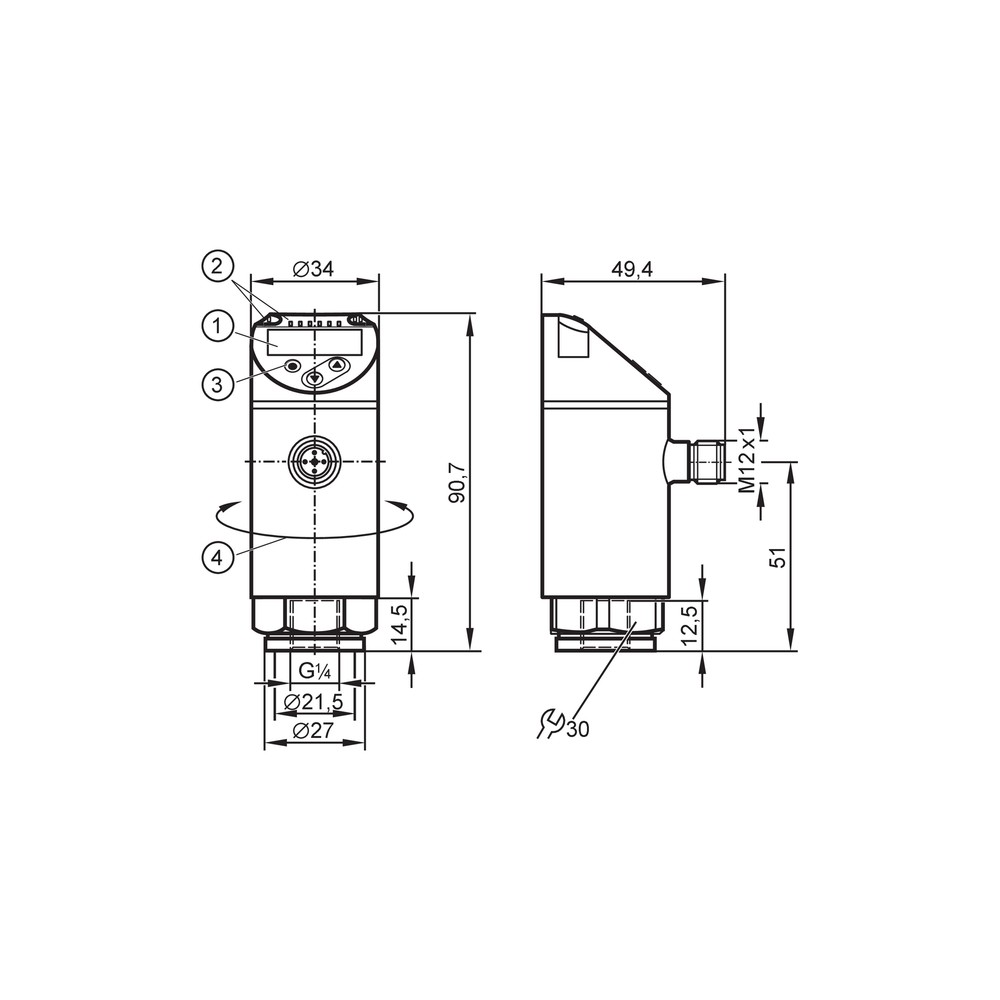

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O valor indicado não corresponde ao valor esperado do processo.	Faixa ou tipo de pressão do processo incompatível com a medição, conexão de processo inadequada ou condição fora dos limites especificados.	Confirme a pressão real com referência adequada, verifique se está dentro de -1 a 1 bar e confira a instalação e a conexão de processo.
O controlador não recebe sinal analógico.	Tipo de entrada do controlador não corresponde ao sinal configurado (4...20 mA ou 0...10 V), ou ligação elétrica incorreta.	Confira a configuração da saída, o tipo de entrada do controlador e a pinagem indicada na documentação do fabricante.
A comunicação IO-Link não é estabelecida.	Porta ou mestre incompatível com IO-Link COM2 a 38,4 kBaud ou revisão 1.1, ou ligação elétrica inadequada.	Verifique suporte do mestre, parâmetros de comunicação e conexão M12 conforme a documentação do sensor.
As saídas de comutação não acionam a carga esperada.	Configuração PNP/NPN ou interface elétrica do circuito incompatível, ou condição de comutação não atingida.	Confira a configuração PNP/NPN, a ligação conforme pinagem do fabricante e a condição de pressão programada.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM PN2099 (PT-BR) (Datasheet) Desenho em escala IFM PN2099 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM PN2099 e para quem ele serve?

É um sensor eletrônico com display para monitorar pressão relativa e vácuo. Serve a instalações que operem na faixa de -1 a 1 bar e utilizem uma das interfaces de saída especificadas.

Quais conexões e protocolos ele utiliza?

A conexão de processo é G 1/4 rosca interna, e a conexão elétrica é M12 codificação A de 4 contatos. A comunicação IO-Link é COM2, 38,4 kBaud, revisão 1.1.

O produto acompanha cabo ou acessórios?

A ficha fornecida não informa acessórios inclusos, portanto não é possível confirmar cabo ou conector de acoplamento no fornecimento.

Ele serve para fluido acima de 80 °C?

Não, a faixa especificada para a temperatura do fluido é de -25 a 80 °C. Para temperaturas fora desse intervalo, consulte o fabricante sobre outra opção.

Posso usar o PN2099 em uma conexão de processo diferente de G 1/4?

A conexão especificada é G 1/4 rosca interna, conforme DIN EN ISO 1179-2. A ficha não confirma compatibilidade mecânica direta com outras roscas.

O display acende, mas o controlador não recebe o valor de pressão; o que verifico?

Verifique se a saída selecionada corresponde à entrada do controlador: 4...20 mA, 0...10 V ou IO-Link. Confira também a ligação e a pinagem na documentação do fabricante antes de substituir o sensor.

A saída digital não comuta; o sensor está com defeito?

Não necessariamente; uma configuração PNP/NPN incompatível com o circuito ou uma condição de pressão não atingida pode causar esse sintoma. Confira a configuração, a ligação e a condição de comutação antes da troca.

É melhor comprar este sensor ou escolher um modelo de outra faixa?

Escolha o PN2099 quando a aplicação exigir medição entre -1 e 1 bar e suas conexões e interfaces forem compatíveis. Se o processo exceder essa faixa, selecione um sensor cuja faixa cubra as condições reais de operação.

O sensor é fornecido como kit com cabo?

A ficha não identifica um kit nem informa cabo incluso. Verifique separadamente os itens necessários para conexão elétrica e instalação.

Como devo fazer a ligação elétrica do PN2099?

Use a conexão M12 codificação A de 4 contatos e consulte a pinagem no datasheet antes de energizar. A ficha não especifica ferramenta ou torque de instalação.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para troca de dados com um mestre compatível. (Ref.: COM2, 38,4 kBaud, revisão 1.1)

PNP/NPN

Tipos de função elétrica das saídas de comutação; a compatibilidade depende da interface do circuito conectado. (Ref.: função elétrica PNP/NPN)

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme tipo de pressão indicado para o produto. (Ref.: pressão relativa)

G 1/4 rosca interna

Conexão mecânica do processo especificada para a instalação do sensor. (Ref.: DIN EN ISO 1179-2)

IP 65 / IP 67

Graus de proteção declarados para o invólucro nas condições de instalação aplicáveis. (Ref.: grau de proteção IP 65; IP 67)
