Sensor de Pressão IFM PN2092 - 0-100 bar IO-Link

Pré-visualizar: PN2092 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-100 bar, IO-Link, Display

PN2092 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-100 bar, IO-Link, Display

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2092
EAN: 4021179289047
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PN2092 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-100 bar, IO-Link, Display"

Destaques do Produto

Faixa de pressão

0...100 bar

Processo

G 1/4, rosca interna

Saída analógica

4...20 mA ou 0...10 V, ajustável 1:5

Comunicação

IO-Link 1.1 e modo SIO

Conexão elétrica

M12, 4 pinos, codificação A

Alimentação

18...30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão eletrônico ifm PN2092 com display, 0...100 bar, IO-Link

O ifm PN2092 é um sensor eletrônico para monitoramento de pressão relativa em aplicações industriais. Mede de 0 a 100 bar e oferece display alfanumérico de 4 dígitos, saídas de comutação e analógicas configuráveis e comunicação IO-Link. A conexão de processo é G 1/4 com rosca interna; a conexão elétrica é M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	PN2092
Faixa de medição	0...100 bar; 0...1450 psi; 0...10 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	G 1/4, rosca interna (DIN EN ISO 1179-2)
Saídas	2 digitais e 1 analógica; sinais configuráveis
Sinais analógicos	4...20 mA ou 0...10 V, escala ajustável 1:5
Comunicação	IO-Link 1.1; modo SIO disponível
Conexão elétrica	M12, 4 pinos, codificação A
Alimentação	18...30 V DC
Proteção e temperatura	IP65/IP67; fluido de -25...80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais dentro da faixa de 0...100 bar.
Instalações para fluidos líquidos, conforme a aplicação indicada na ficha técnica.
Sistemas que aceitem conexão de processo G 1/4 interna e alimentação de 18...30 V DC.
Aplicações que utilizem sinais de comutação, saída analógica 4...20 mA ou 0...10 V, ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medições que excedam a faixa nominal de 0...100 bar.
Para fluidos gasosos em pressões acima de 25 bar, a ficha informa uso apenas sob encomenda; confirme a configuração com o fabricante.
Não presumir compatibilidade mecânica com conexões diferentes de G 1/4 rosca interna sem verificar adaptadores e requisitos da instalação.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de pressão em processos industriais com fluidos líquidos, dentro das condições de pressão e temperatura especificadas.
Pode ser integrado a sistemas de controle que recebam sinais de comutação, 4...20 mA, 0...10 V ou IO-Link, conforme a configuração escolhida.
Para instalações com fluido gasoso acima de 25 bar, a ficha condiciona a utilização a fornecimento sob encomenda; confirme a adequação com o fabricante antes da seleção.
A conexão de processo exige interface G 1/4 interna compatível. O uso com outras roscas requer validação mecânica da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão eletrônico ifm PN2092 com display, 0...100 bar, IO-Link, verifique estes pontos:

Escolha o PN2092 quando

A aplicação exigir medição de pressão relativa até 100 bar, conexão de processo G 1/4 interna, alimentação de 18...30 V DC e display local. As saídas disponíveis incluem comutação, 4...20 mA, 0...10 V e IO-Link, conforme configuração.

Considere outro modelo ou confirme com o fabricante quando

A pressão de processo ultrapassar 100 bar, a conexão requerida não for G 1/4 interna ou a alimentação estiver fora de 18...30 V DC. Para gases acima de 25 bar, a ficha indica condição de fornecimento sob encomenda. Verifique no datasheet as condições do fluido e da instalação antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor eletrônico de pressão com display	Identificação do equipamento conforme a ficha do produto.
Aplicação indicada	Aplicações industriais	Aplicação declarada pelo fabricante.
Fluido indicado	Fluidos líquidos	Substâncias indicadas na ficha.
Tipo de pressão	Pressão relativa	Referência da medição de pressão.
Modelo construtivo	Cilíndrico	Designação construtiva informada.

Faixa de medição e limites de pressão
Alcance de medição	0...100 bar / 0...1450 psi / 0...10 MPa	Faixa nominal de medição.
Resistência à pressão	300 bar / 4350 psi / 30 MPa	Valor de resistência à pressão informado pelo fabricante; não é a faixa de medição.
Pressão mínima de ruptura	650 bar / 9400 psi / 65 MPa	Limite de ruptura informado na ficha; não utilizar como pressão operacional.
Resistência contra vácuo	-1000 mbar / -0,1 MPa	Valor de resistência a vácuo indicado.
Uso com gases	Para aplicação em fluidos gasosos acima de 25 bar, apenas sob encomenda	Condição especial de utilização/fornecimento indicada na ficha.

Elemento sensor e materiais
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento sensor conforme a descrição do produto.
Materiais em contato com o fluido	1.4404 (aço inoxidável/316L), Al2O3 (cerâmica) e FKM	Materiais declarados para as partes em contato com o fluido.
Materiais do invólucro	1.4404, PBT+PC-GF30, PBT-GF20 e PC	Materiais indicados para o invólucro e componentes.
Característica dos contatos	Contatos banhados a ouro	Característica especial indicada na ficha.

Dados elétricos
Tensão de operação	18...30 V DC; para SELV/PELV	Faixa de alimentação especificada.
Consumo de corrente	< 35 mA	Limite de consumo informado.
Classe de proteção elétrica	III	Classe de proteção declarada.
Proteção contra inversão de polaridade	Sim	Recurso de proteção elétrica indicado.
Resistência de isolamento mínima	100 MΩ a 500 V DC	Condição de ensaio indicada na ficha.
Função elétrica	PNP/NPN	Tipos de saída de comutação indicados.

Saídas e parâmetros de comutação
Quantidade de saídas digitais	2	Número de saídas digitais especificado.
Quantidade de saídas analógicas	1	Número de saídas analógicas especificado.
Sinal de saída	Sinal de comutação, sinal analógico e IO-Link; configuráveis	Tipos de sinal disponibilizados; a configuração depende dos parâmetros selecionados.
Frequência de comutação DC	< 500 Hz	Limite de frequência de comutação informado.
Retardo programável dS, dr	0...50 s	Intervalo programável para os atrasos de comutação/desligamento.
Ajustes de parâmetros	Histerese/janela; abertura/fechamento; atraso de comutação/desligamento; amortecimento; unidade do display; saída de corrente/tensão	Funções de parametrização indicadas na ficha.

Saídas analógicas
Saída de corrente	4...20 mA; escala ajustável 1:5	Tipo e possibilidade de ajuste da saída analógica.
Saída de tensão	0...10 V; escala ajustável 1:5	Tipo e possibilidade de ajuste da saída analógica.
Tempo máximo de subida da saída analógica	3 ms	Limite informado para o tempo de subida.
Amortecimento da saída analógica dAA	0...4 s	Intervalo de amortecimento configurável.

Precisão e desvios
Repetibilidade	< ± 0,1% da duração	Valor de repetibilidade declarado na ficha.
Desvio de histerese	< ± 0,1% da duração	Desvio de histerese informado.
Desvio de características	< ± 0,25% BFSL / < ± 0,5% LS da duração	Valores declarados para os métodos BFSL e LS.
Estabilidade ao longo do tempo	< ± 0,05% da duração por 6 meses	Período de referência especificado.
Coeficiente de temperatura da amplitude	< ± 0,2% da duração por 10 K, em -0...80 °C	Condição de temperatura indicada para o coeficiente.
Coeficiente de temperatura do ponto zero	< ± 0,2% da duração por 10 K, em -0...80 °C	Condição de temperatura indicada para o coeficiente.

Tempos de reação
Tempo de resposta	< 1,5 ms	Tempo de resposta informado pelo fabricante.
Retardo de prontidão	0,3 s	Tempo indicado até a prontidão do sensor.
Amortecimento do valor de processo dAP	0...4 s	Intervalo de amortecimento configurável.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface digital indicada.
Revisão IO-Link	1.1	Revisão declarada.
Padrão SDCI	IEC 61131-9	Norma indicada para a comunicação.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência especificados.
Modo SIO	Sim	Modo de operação indicado.
Classe de master port exigida	A; classe B se o pino 2 não estiver conectado	Condição de compatibilidade de porta indicada.
Conexão elétrica	1 x M12, codificação A, 4 contatos dourados	Tipo de conector e contatos especificados.
Watchdog integrado	Sim	Recurso indicado na ficha.

Conexão de processo
Conexão de processo	G 1/4 rosca interna, DIN EN ISO 1179-2	Interface mecânica de processo especificada.
Torque	25...35 Nm	Faixa de torque indicada na ficha; observar condições de montagem do fabricante.

Condições ambientais e robustez
Temperatura do fluido	-25...80 °C	Limites de temperatura para o fluido.
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente indicada.
Temperatura de armazenamento	-40...100 °C	Faixa permitida para armazenamento.
Grau de proteção	IP65; IP67	Graus de proteção declarados; dependem da instalação e conexão corretas.
Resistência a choques	DIN EN 60068-2-27, 50 g (11 ms)	Condição de ensaio declarada.
Resistência a vibrações	DIN EN 60068-2-6, 20 g (10...2000 Hz)	Condição de ensaio declarada.
Certificações e normas	DIN EN 61000-6-2; DIN EN 61000-6-3; certificado UL, número de aprovação J013	Referências declaradas na ficha técnica.
Ciclos de pressão mínimos	100 milhões	Valor mínimo informado pelo fabricante.

Display e operação
Display de valores de medição	Exibição alfanumérica vermelho/verde de 4 dígitos	Formato de visualização declarado.
Unidades no display	3 LEDs verdes: bar, psi e MPa	Indicação de unidade disponível.
Status de chaveamento	2 LEDs amarelos	Indicadores de estado das saídas.
Invólucro orientável	Orientável a 345°	Característica descrita no contexto do produto.

Dados mecânicos e identificação
Dimensões	Ø 34 mm; comprimento 90,7 mm	Dimensões indicadas para o produto.
Peso	275 g	Peso informado no dataset do produto.
GTIN	4021179289047	Identificador comercial do produto.
SKU/Part number	PN2092	Código de identificação do modelo.
Quantidade por embalagem	1 peça	Quantidade informada no dataset.
MTTF	138 anos	Valor informado no dataset; consultar condições e método de cálculo do fabricante.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, padrão SDCI IEC 61131-9, tipo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• A classe de master port exigida é A; pode ser B se o pino 2 não estiver conectado.

Conexões

Elétrica Conector M12, codificação A, 4 pinos; alimentação de 18...30 V DC para SELV/PELV. Saídas elétricas PNP/NPN; confirmar a configuração e a atribuição dos pinos na documentação do fabricante. A ficha indica consumo de corrente inferior a 35 mA.

Processo G 1/4, rosca interna, conforme DIN EN ISO 1179-2. A compatibilidade mecânica depende da rosca correspondente na instalação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Rede IO-Link com revisão 1.1 e master port compatível com a classe exigida	✓	A ficha especifica IO-Link 1.1 e classe de master port A; classe B pode ser usada se o pino 2 não estiver conectado.
Entrada de controlador que aceite sinal analógico de 4...20 mA ou 0...10 V	✓	O sensor disponibiliza essas opções analógicas, com escala ajustável 1:5; deve-se selecionar e parametrizar a saída correspondente.
Montagem em processo com conexão G 1/4 rosca interna compatível	✓	A conexão de processo especificada é G 1/4 interna, DIN EN ISO 1179-2.
Aplicação com pressão requerida acima de 100 bar	✗	A faixa de medição nominal informada termina em 100 bar. A ficha também especifica resistência à pressão de 300 bar, que não substitui a faixa de medição.
Aplicação com fluido gasoso acima de 25 bar sem confirmação de fornecimento sob encomenda	✗	A ficha condiciona o uso em fluidos gasosos acima de 25 bar a fornecimento sob encomenda.
Alimentação disponível fora de 18...30 V DC	✗	A tensão de operação especificada é de 18...30 V DC.

INSTALAÇÃO

Como instalar o Sensor de pressão eletrônico ifm PN2092 com display, 0...100 bar, IO-Link

Confirme que a pressão requerida está dentro da faixa de medição e que o fluido e a temperatura estão dentro das condições especificadas.
Verifique a correspondência da conexão de processo G 1/4 interna com a conexão da instalação antes de montar.
Instale o sensor sem exceder o torque especificado de 25...35 Nm; consulte a documentação do fabricante para o procedimento de montagem.
Conecte o conector M12 de 4 pinos a uma alimentação de 18...30 V DC compatível com SELV/PELV.
Confira a atribuição dos pinos e a configuração elétrica no datasheet antes de conectar sinais digitais, analógicos ou IO-Link.
Parametrize a saída e os ajustes necessários; após energizar, confirme a leitura no display e o estado das saídas no sistema de controle.

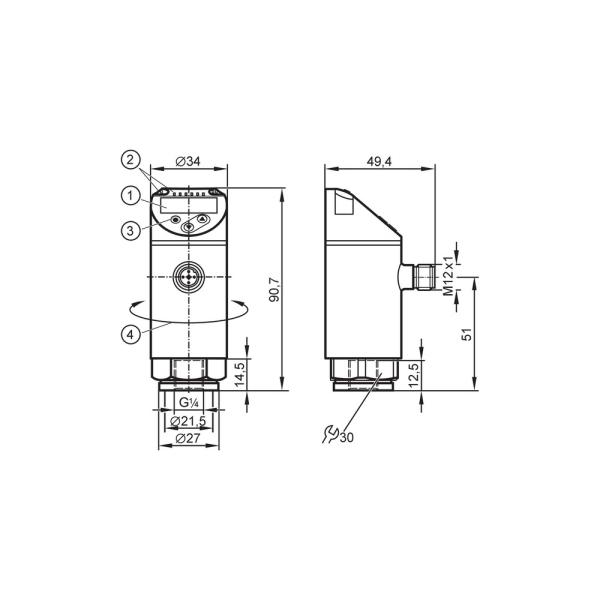

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado ou sensor sem resposta.	Alimentação ausente ou fora da faixa de 18...30 V DC, ou conexão elétrica incorreta.	Meça a tensão no conector M12 e confira a ligação e a atribuição dos pinos no datasheet.
Leitura de pressão diferente da esperada.	Pressão fora da faixa nominal, referência de pressão incompatível com a aplicação ou conexão de processo inadequada.	Compare a pressão aplicada com a faixa de 0...100 bar, confirme que a medição requerida é relativa e verifique a montagem da conexão.
Controlador não reconhece a comunicação IO-Link.	Configuração da porta master incompatível, pino 2 conectado em uma condição que requer porta classe B ou parametrização de comunicação incorreta.	Confirme revisão IO-Link 1.1, modo de operação, classe da master port e condição de conexão do pino 2.
Saída analógica não corresponde à leitura esperada.	Tipo de saída selecionado (corrente ou tensão), escala ajustável ou amortecimento configurados de modo diferente do sistema receptor.	Verifique a parametrização da saída 4...20 mA ou 0...10 V, a escala 1:5 e o amortecimento dAA; compare o sinal medido com a configuração do controlador.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica PN2092 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm PN2092 e para quem serve?

É um sensor eletrônico de pressão relativa com display, destinado a aplicações industriais. A ficha indica fluidos líquidos e medição até 100 bar.

Quais sinais e protocolos posso usar com o PN2092?

O produto oferece saídas de comutação e analógicas, além de IO-Link 1.1. A saída analógica pode ser configurada como 4...20 mA ou 0...10 V.

O sensor serve para medir pressões acima de 100 bar?

Não como faixa nominal de medição: o alcance especificado é de 0...100 bar. A resistência à pressão indicada não amplia a faixa de medição.

Posso usar o PN2092 com gás acima de 25 bar?

A ficha condiciona a aplicação em fluidos gasosos acima de 25 bar a fornecimento sob encomenda. Confirme a adequação e a disponibilidade da configuração com o fabricante.

O display acende, mas a saída analógica não acompanha a pressão: o que verifico?

Confira se foi selecionada a saída de corrente ou tensão esperada pelo controlador e se a escala ajustável e o amortecimento dAA estão parametrizados corretamente. Verifique também o sinal no ponto de conexão.

O mestre IO-Link não identifica o sensor; preciso substituir o PN2092?

Não necessariamente: primeiro confira a revisão 1.1, a configuração da porta master e a condição do pino 2 para a classe de porta exigida. Verifique também a alimentação e a ligação M12.

O PN2092 vem acompanhado de cabo ou adaptador de rosca?

A ficha informa uma peça por embalagem, mas não especifica cabo, adaptador ou outros acessórios inclusos. Confirme o conteúdo de fornecimento com o vendedor antes da compra.

Como escolho entre 4...20 mA, 0...10 V e IO-Link?

Escolha conforme a entrada disponível no controlador e a arquitetura do sistema. O sensor disponibiliza corrente, tensão e IO-Link, mas a configuração e a compatibilidade do dispositivo receptor devem ser verificadas.

Que cuidados devo tomar na instalação mecânica?

Confirme a compatibilidade da rosca G 1/4 interna com a instalação e respeite o torque indicado de 25...35 Nm. Consulte o datasheet do fabricante para os detalhes de montagem e a pinagem.

Como confirmo a origem e o faturamento deste produto?

A oferta informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão ambiente, conforme o tipo de pressão informado para o sensor.

IO-Link

Interface de comunicação digital entre o sensor e um master compatível.

Modo SIO

Modo de operação indicado para utilização do dispositivo sem comunicação IO-Link.

BFSL

Método de referência associado à especificação do desvio de características do sensor.

G 1/4

Especificação da rosca da conexão de processo; neste modelo, a rosca é interna.

Ligações relacionadas com "PN2092 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-100 bar, IO-Link, Display"

Comentáriosmais

Fechar menu

Gostaríamos de saber a sua opinião sobre: "PN2092 IFM - Sensor de Pressão ifm Monitoramento Industrial 0-100 bar, IO-Link, Display"

Para avaliar, preencha:

Ligações relacionadas com
