Sensor de Pressão IFM PN2091 0-250 bar com Display

Pré-visualizar: PN2091 IFM - Sensor de Pressão IFM Aplicações Industriais 0-250 bar IO-Link

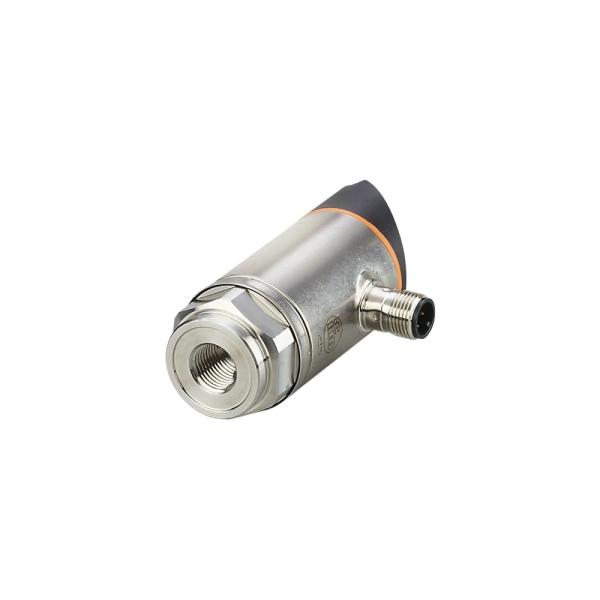

PN2091 IFM - Sensor de Pressão IFM Aplicações Industriais 0-250 bar IO-Link

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2091
EAN: 4021179314053
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão...mais

Fechar menu

Saiba mais sobre: "PN2091 IFM - Sensor de Pressão IFM Aplicações Industriais 0-250 bar IO-Link"

Destaques do Produto

Faixa de Pressão

0-250 bar

Interface

IO-Link

Conexão

G 1/4

Grau de Proteção

IP 65 / IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão IFM PN2091 com Display e IO-Link 0-250 bar

O PN2091 é um sensor de pressão eletrônico com display, projetado para monitorar pressões relativas de 0 a 250 bar em sistemas hidráulicos industriais. Equipado com interface IO-Link, oferece flexibilidade através de 2 saídas digitais e 1 analógica configuráveis. O dispositivo garante durabilidade com seu corpo em aço inoxidável e proteção IP65/IP67, ideal para ambientes exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de Medição	0-250 bar
Conexão de Processo	G 1/4
Interface	IO-Link
Alimentação	18-30 V DC
Saídas	2 Digital / 1 Analógica
Material	Aço Inoxidável 1.4404
Grau de Proteção	IP 65 / IP 67
Temperatura	-25 a 80 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas hidráulicos industriais
Monitoramento de fluidos líquidos
Aplicações que requerem integração via IO-Link

⚠ Considere outro se precisa de:

Aplicações com fluidos incompatíveis com aço inox 1.4404 ou cerâmica
Ambientes com temperaturas do fluido ou ambiente fora da faixa -25 a 80 °C
Instalações onde a pressão de pico pode exceder 500 bar

APLICAÇÕES E USO

Monitoramento de pressão em circuitos hidráulicos industriais.
Automação de processos que requerem feedback digital ou analógico.
Aplicações em máquinas que demandam visualização local da pressão via display.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão IFM PN2091 com Display e IO-Link 0-250 bar, verifique estes pontos:

Quando escolher este sensor

Se a aplicação requer monitoramento preciso de pressão (0-250 bar), necessidade de sinal analógico e digital simultâneo, ou integração com protocolos IO-Link.

Quando buscar outra opção

Se a pressão de operação ultrapassa 500 bar, se a conexão mecânica G 1/4 não é compatível com o sistema, ou se o ambiente exige proteção contra pressões extremas fora das especificadas.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	0-250 bar	Faixa de operação nominal
Pressão de resistência	500 bar	Limite estrutural do sensor

Dados elétricos
Alimentação	18-30 V DC	Tensão operacional
Consumo de corrente	< 35 mA	Consumo máximo

Entradas/Saídas
Saídas	2 digitais / 1 analógica	Capacidade de sinalização
Tipo de sinal analógico	4-20 mA / 0-10 V	Parametrizável

Condições ambientais
Temperatura operacional	-25 a 80 °C	Limites de temperatura do fluido e ambiente
Grau de proteção	IP 65, IP 67	Resistência a meios externos

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38.4 kBaud, IEC 61131-9)

Conexões

Elétrica 1 x M12; codificação: A; 4 pinos

Processo G 1/4 rosca interna (DIN EN ISO 1179-2)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas hidráulicos padrão	✓	Compatível com fluidos líquidos e faixa de 250 bar.
Aplicações de alta pressão (>500 bar)	✗	Excede o limite de sobrecarga mecânica do sensor.
Ambientes corrosivos	✓	Materiais em aço inox 1.4404 oferecem resistência a corrosão.

INSTALAÇÃO

Como instalar o Sensor de Pressão IFM PN2091 com Display e IO-Link 0-250 bar

Desenergize o sistema antes da instalação.
Verifique a integridade da rosca G 1/4 e o O-ring de vedação.
Rosqueie o sensor manualmente e aperte com torque de 25-35 Nm.
Conecte o cabo M12 conforme o diagrama de pinagem.
Verifique se o display liga e indica o valor de pressão atual.
Configure os pontos de comutação e analógicos via IO-Link ou botões.

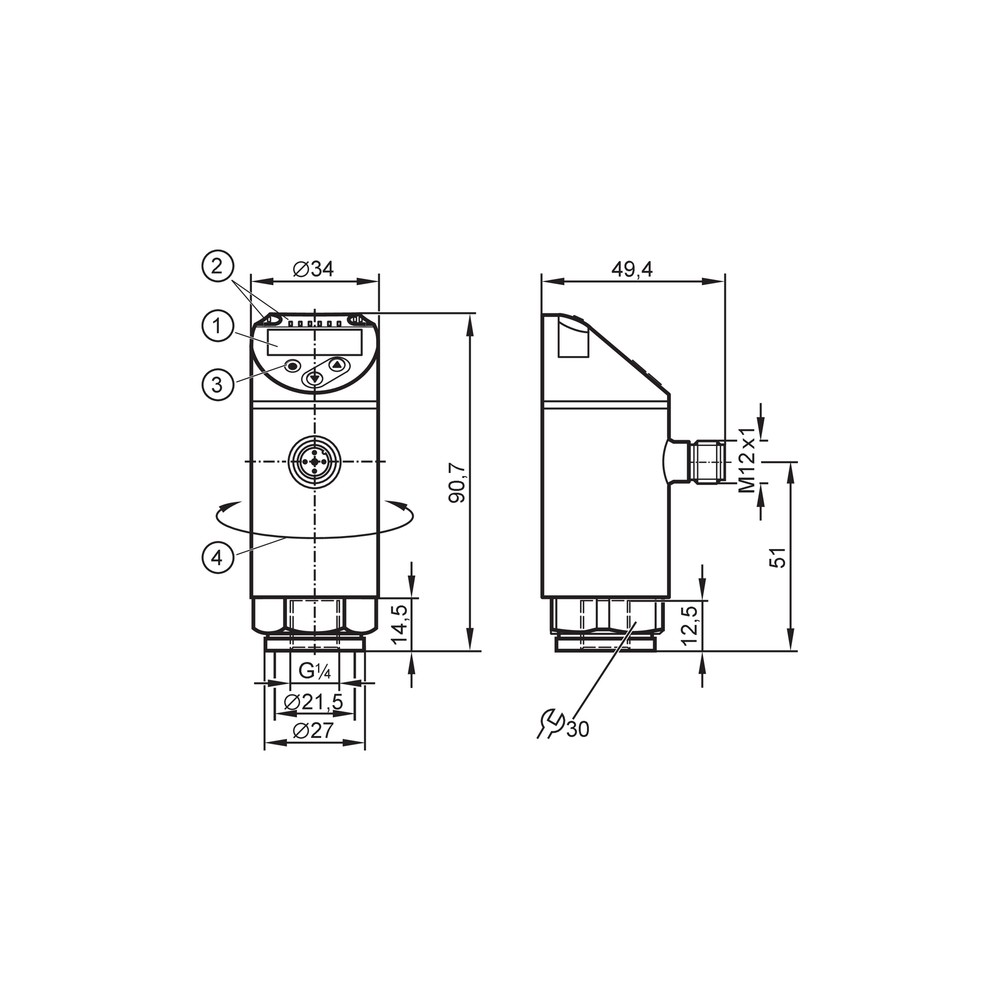

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Display apagado	Falha na alimentação elétrica ou conexão M12 solta	Medir tensão nos pinos do conector
Leitura de pressão instável	Ruído hidráulico ou vibração mecânica	Ajustar parâmetro de amortecimento (dAP)
Falha de comunicação digital	Configuração incorreta do IO-Link Master	Verificar taxa de baud (COM2) e cabeamento
Saída de comutação não ativa	Curto-circuito na carga de saída	Verificar corrente da carga (limite 250mA)

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PN2091 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PN2091 e onde ele é utilizado?

O PN2091 é um sensor de pressão eletrônico com display, projetado para medir pressão relativa de fluidos em aplicações industriais, operando na faixa de 0 a 250 bar.

O que acompanha o produto na embalagem?

O sensor acompanha o dispositivo principal com conexão de processo G 1/4 e utiliza uma interface M12 padrão de 4 pinos para conexão elétrica.

Este sensor suporta medições acima de 500 bar?

Não, este sensor não é adequado para aplicações com pressões superiores a 500 bar, pois este é o limite de resistência à sobrecarga do sensor.

Posso utilizar este sensor com qualquer tipo de gás ou fluido corrosivo?

Não, ele é destinado para medição de fluidos líquidos compatíveis com aço inoxidável 1.4404, cerâmica Al2O3 e FKM.

O display do sensor não liga, o que pode ser?

Se o display não acender, verifique a tensão de alimentação (deve estar entre 18-30 V DC) e certifique-se de que a conexão M12 está firmemente conectada.

Estou percebendo leituras erráticas no sensor, o que verificar?

Isso pode ser causado por vibrações excessivas na linha ou picos rápidos de pressão; verifique se o amortecimento (dAP) está configurado adequadamente no menu do dispositivo.

Devo escolher este sensor com display ou um transmissor de pressão comum?

A escolha entre este sensor e um transmissor simples depende da necessidade de visualização local e da interface digital; este modelo oferece display e IO-Link integrados, enquanto transmissores simples fornecem apenas sinal analógico.

Este sensor é indicado para substituir todos os sensores de pressão de uma planta?

Este dispositivo é uma unidade compacta multifuncional; se sua aplicação exige redundância de sensores ou uma faixa de pressão muito específica fora de 0-250 bar, considere outros modelos da linha PN.

Quais cuidados devo ter ao instalar o sensor?

Para a instalação, garanta que a rosca G 1/4 esteja vedada corretamente e aplique um torque entre 25 e 35 Nm para evitar vazamentos.

O sensor pode ser utilizado em ambientes externos ou com umidade?

O sensor possui proteção IP65/IP67, permitindo uso em ambientes industriais com poeira e respingos de água, desde que o conector M12 esteja corretamente instalado.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação digital padrão (IEC 61131-9) para sensores e atuadores. (Ref.: Interface de comunicação)

Pressão Relativa

Medição de pressão referenciada à pressão atmosférica ambiente. (Ref.: Tipo de pressão)

G 1/4

Padrão de rosca para conexão de processo conforme DIN EN ISO 1179-2. (Ref.: Conexão de processo)

BFSL

Best Fit Straight Line, método utilizado para definir o desvio da característica de medição. (Ref.: Desvio características)

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água. (Ref.: Grau de proteção)
