Sensor de Pressão IFM PN2071 - Display 0-250 bar

Pré-visualizar: PN2071 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial 0-250 bar IO-Link

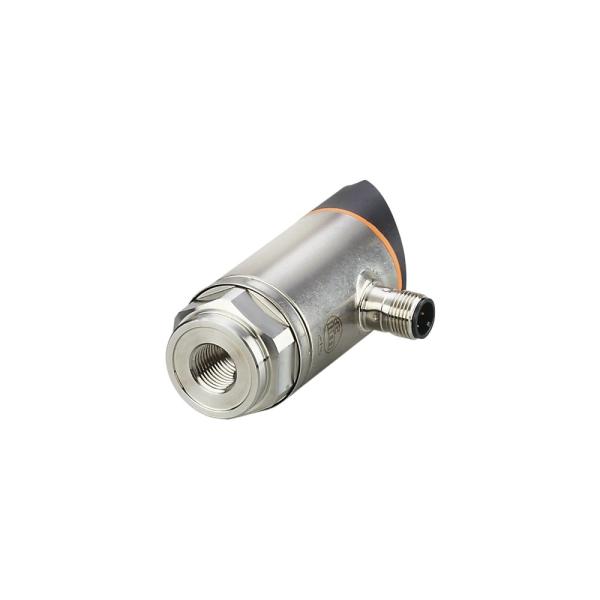

PN2071 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial 0-250 bar IO-Link

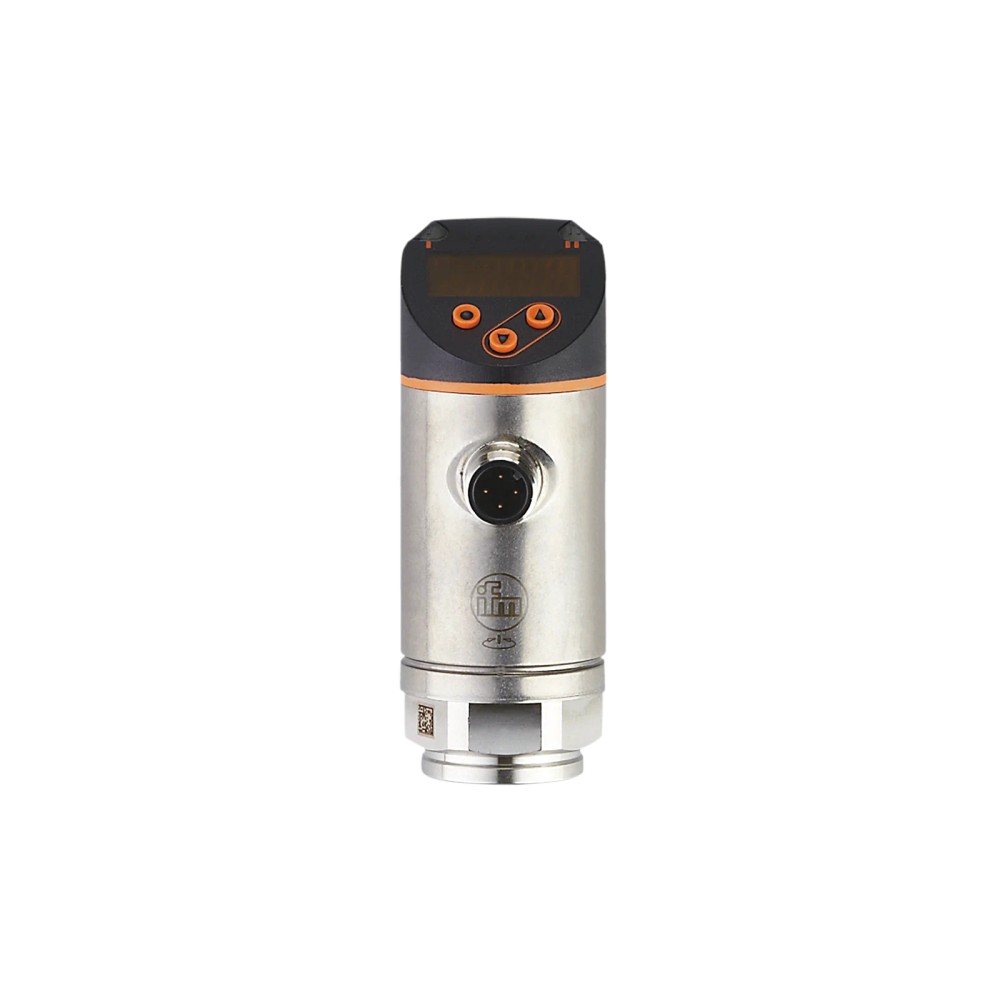

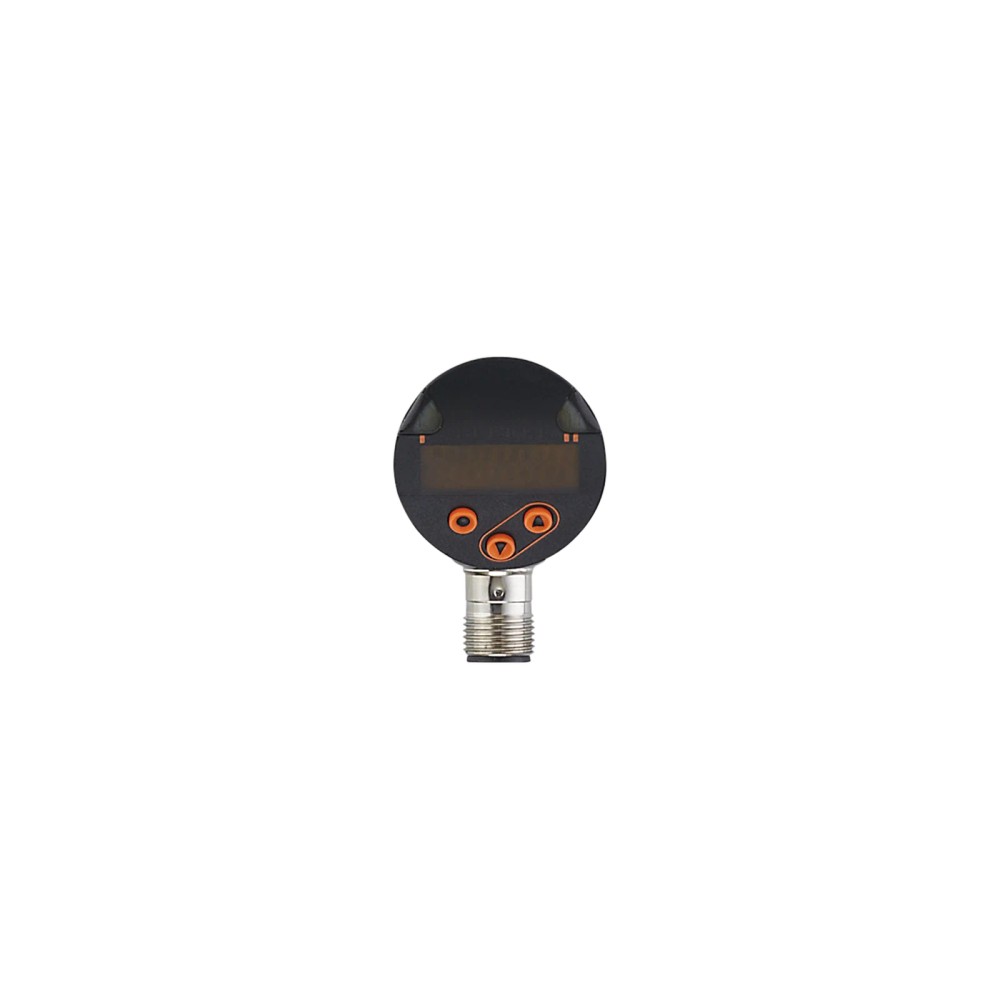

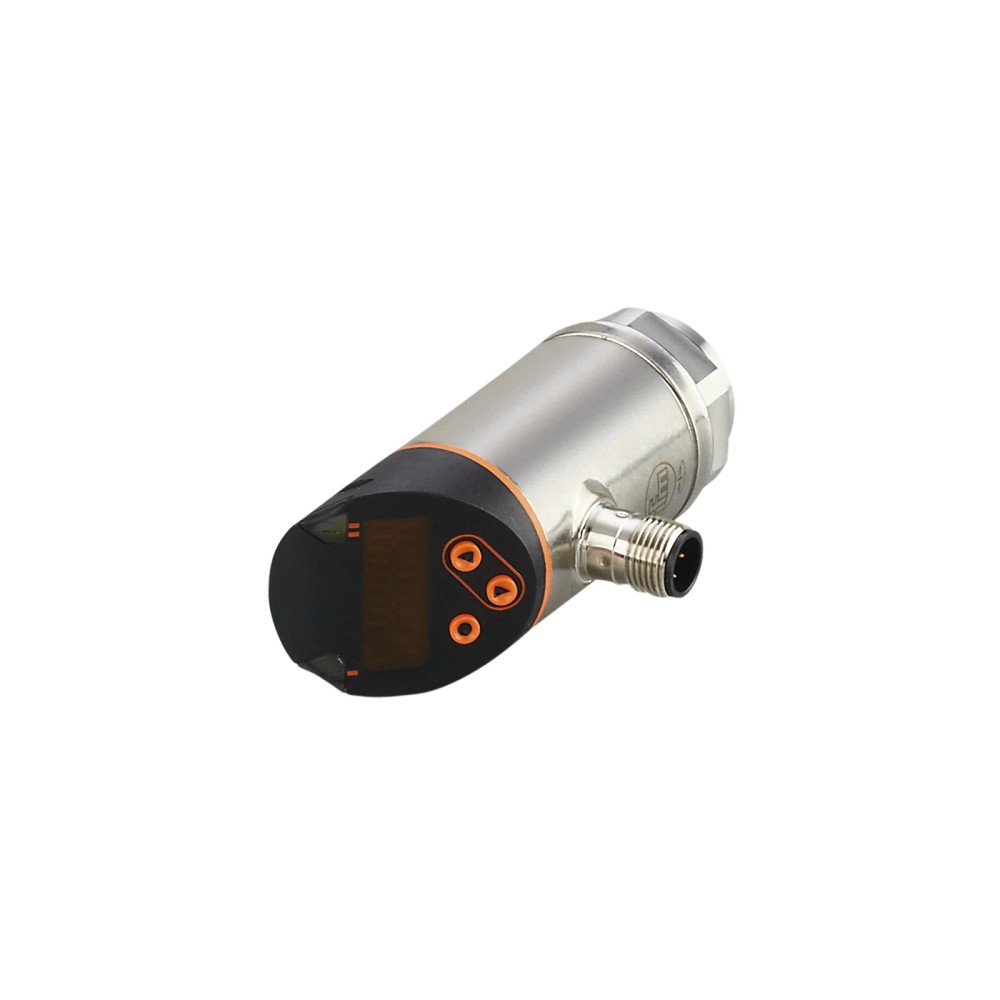

Imagem meramente ilustrativa

R$ 4.947,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PN2071
EAN: 4021179289030
NCM do produto: 90262090

Destaques do Produto Faixa 0...250 bar...mais

Fechar menu

Saiba mais sobre: "PN2071 IFM - Sensor de Pressão IFM com Display Monitoramento Industrial 0-250 bar IO-Link"

Destaques do Produto

Faixa

0...250 bar

Pressão medida

Relativa

Processo

G 1/4 interna

Elétrica

M12, codificação A, 4 pinos; alimentação 18...30 V DC

Comunicação

IO-Link COM2, 38,4 kBaud, versão 1.1

Saídas

2 digitais e 1 analógica; opções de sinal e funções configuráveis

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão IFM PN2071 com display, 0...250 bar, IO-Link

O IFM PN2071 é um sensor eletrônico de pressão relativa com display, destinado ao monitoramento de pressão em aplicações industriais com fluidos líquidos e gasosos. Mede de 0 a 250 bar e oferece comunicação IO-Link, saída analógica configurável e saídas de comutação configuráveis PNP/NPN. A conexão de processo é G 1/4 interna; a conexão elétrica é M12 de 4 pinos.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	0...250 bar / 0...3625 psi / 0...25 MPa
Tipo de pressão	Pressão relativa
Conexão de processo	G 1/4 rosca interna (DIN EN ISO 1179-2)
Conexão elétrica	1 x M12, codificação A, 4 contatos
Alimentação	18...30 V DC (SELV/PELV)
Sinais	Comutação, analógico e IO-Link
Saída analógica	4...20 mA ou 0...10 V; escala ajustável 1:5
Temperatura de operação	-25...80 °C; ambiente e fluido
Proteção do invólucro	IP 65 / IP 67

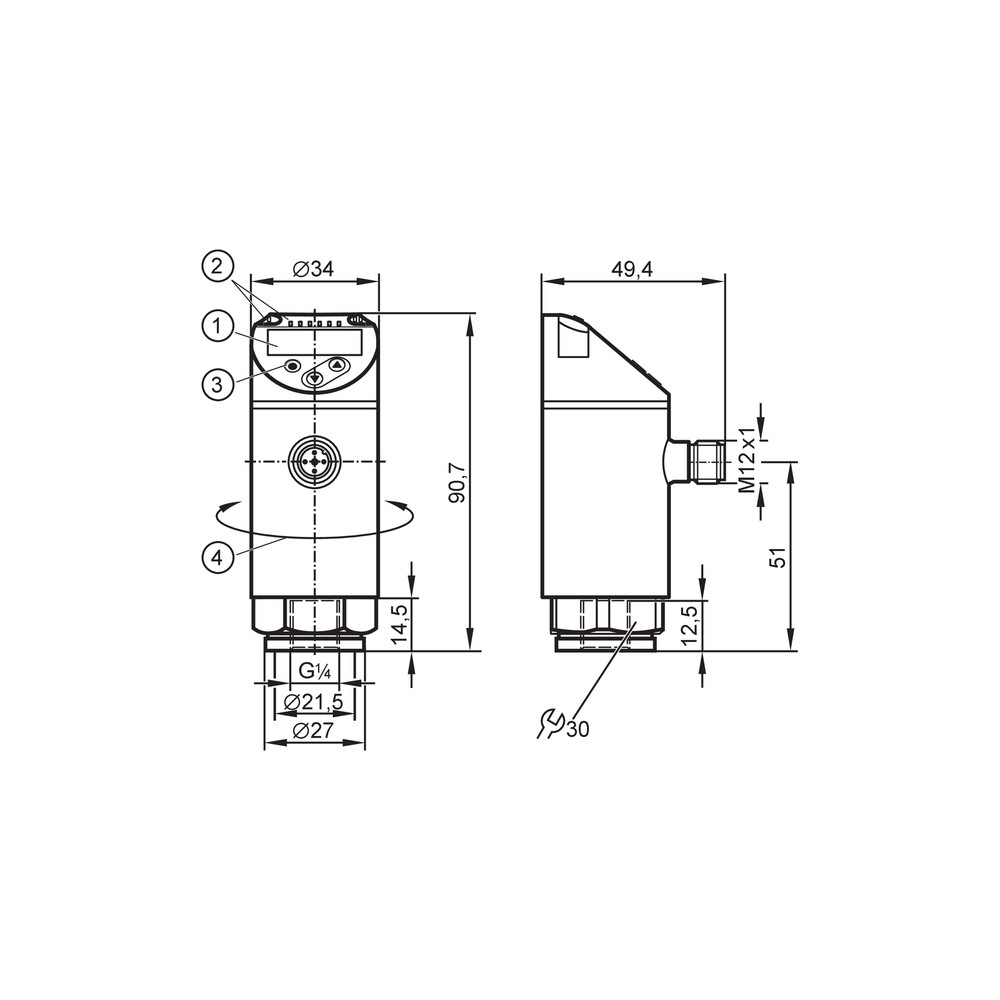

Dimensões e peso	Ø 34 mm x 90,7 mm; 234,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de pressão relativa em aplicações industriais com fluidos líquidos ou gasosos, dentro da faixa de 0...250 bar e temperatura de fluido de -25...80 °C.
Instalações que utilizem conexão de processo G 1/4 interna conforme DIN EN ISO 1179-2.
Sistemas com alimentação de 18...30 V DC e necessidade de sinais de comutação, saída analógica ou IO-Link.

⚠ Considere outro se precisa de:

Não selecionar para medições acima de 250 bar como faixa contínua de medição; a ficha distingue a faixa de medição da resistência à pressão.
Não aplicar com temperatura ambiente ou do fluido fora de -25...80 °C.
Não presumir compatibilidade mecânica com roscas diferentes de G 1/4 interna sem adaptador validado para a instalação.
Não ligar diretamente a uma interface que não aceite o sinal elétrico escolhido; verificar alimentação, tipo de saída e configuração antes da conexão.

APLICAÇÕES E USO

COMO ESCOLHER

Antes de comprar o Sensor de pressão IFM PN2071 com display, 0...250 bar, IO-Link, verifique estes pontos:

Escolha o PN2071 quando

A aplicação exigir medição de pressão relativa entre 0 e 250 bar, display local, rosca G 1/4 interna e disponibilidade de alimentação de 18...30 V DC. IO-Link, saída analógica e saídas de comutação estão disponíveis conforme configuração.

Avalie outra faixa ou conexão quando

A pressão de processo exceder a faixa de medição de 0...250 bar ou a conexão mecânica requerida não for G 1/4 interna. Confirme também se o sistema de controle aceita a saída analógica selecionada, as saídas PNP/NPN ou IO-Link.

Confirme as condições do processo

A temperatura ambiente e do fluido especificada é -25...80 °C. Para fluidos, materiais ou condições não explicitamente detalhados na ficha, consulte o datasheet do fabricante antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

COMPATIBILIDADE

Comunicação

• IO-Link: COM2, 38,4 kBaud, versão 1.1, IEC 61131-9.

• Sinal analógico selecionável: 4...20 mA ou 0...10 V, escala ajustável 1:5.

• Sinais de comutação configuráveis; função elétrica PNP/NPN.

Conexões

Elétrica 1 x M12, codificação A, 4 contatos banhados a ouro. Alimentação de 18...30 V DC para SELV/PELV. Verifique pinagem e configuração de saída no datasheet antes da ligação; a ficha fornecida não especifica a atribuição dos pinos.

Processo G 1/4 rosca interna conforme DIN EN ISO 1179-2. A compatibilidade mecânica depende da contraparte e da vedação apropriada à instalação; não confundir a rosca de processo com o conector elétrico M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico

INSTALAÇÃO

Como instalar o Sensor de pressão IFM PN2071 com display, 0...250 bar, IO-Link

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

PERGUNTAS FREQUENTES

GLOSSÁRIO TÉCNICO
