Sensor de Pressão IFM PM1789

Pré-visualizar: PM1789 IFM - Sensor de Pressão ifm Indústria Alimentícia IO-Link -0,005 a 0,1 bar

PM1789 IFM - Sensor de Pressão ifm Indústria Alimentícia IO-Link -0,005 a 0,1 bar

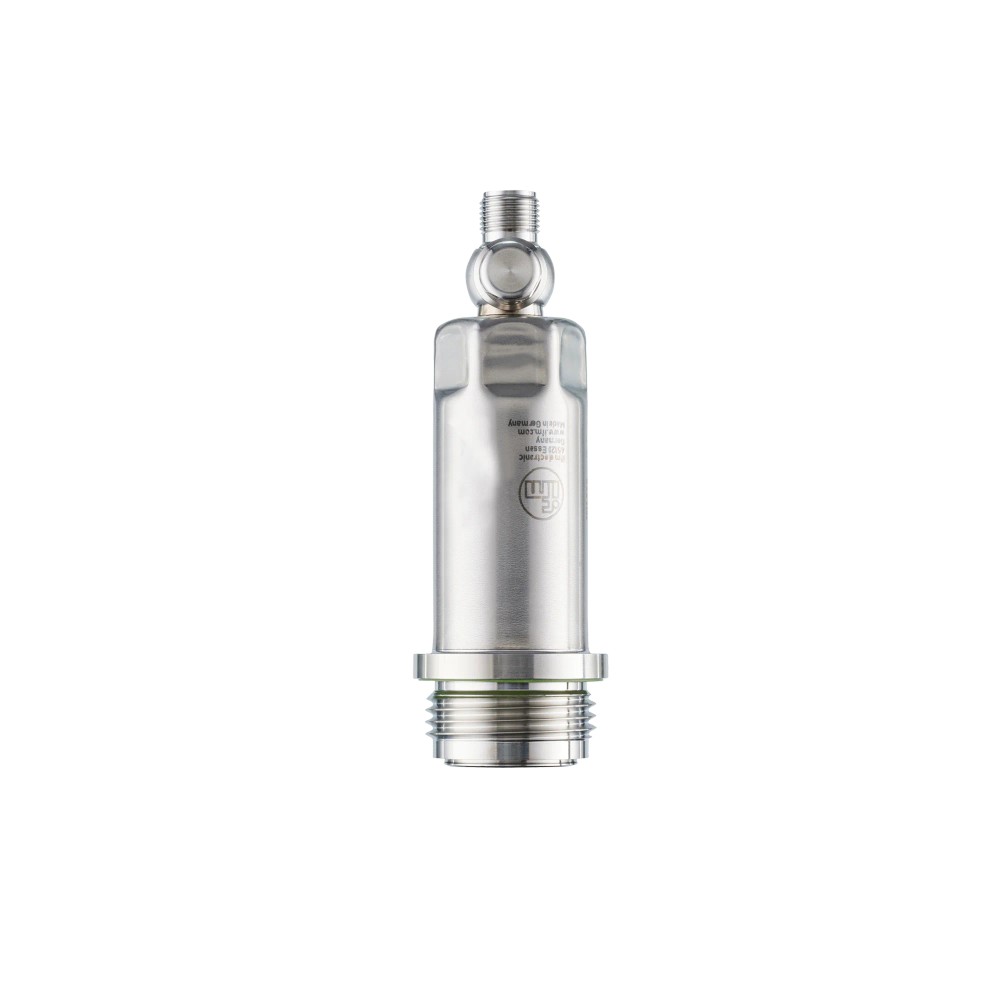

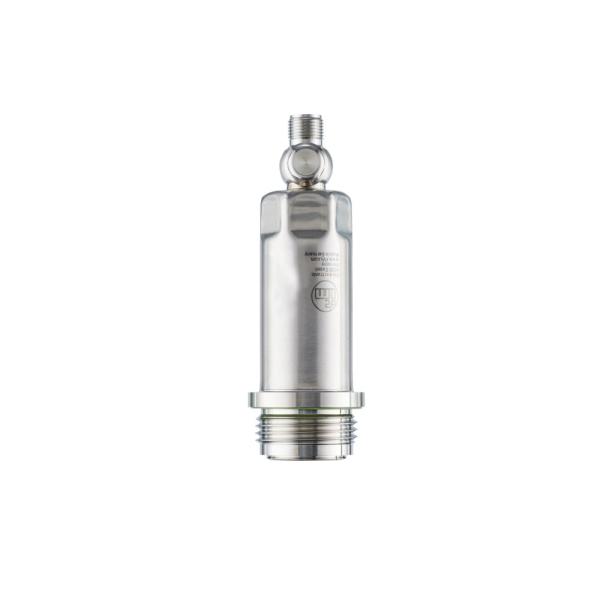

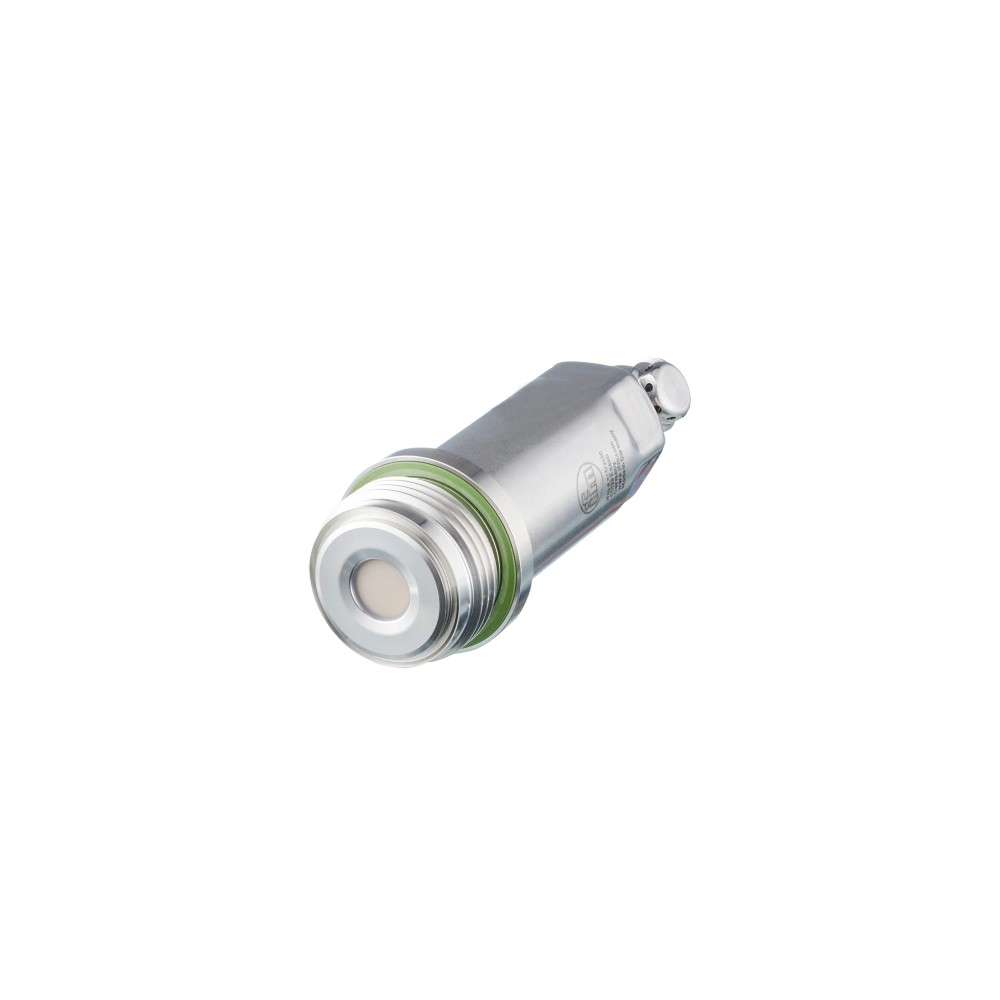

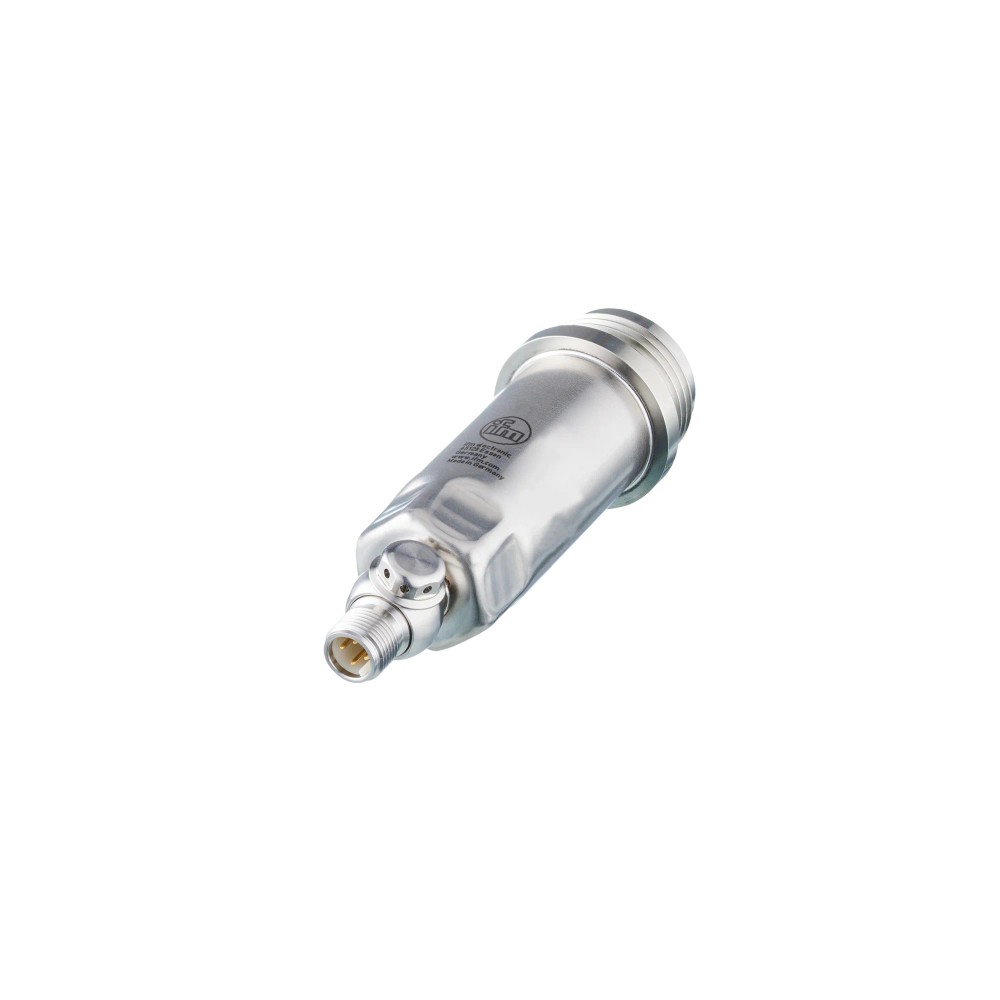

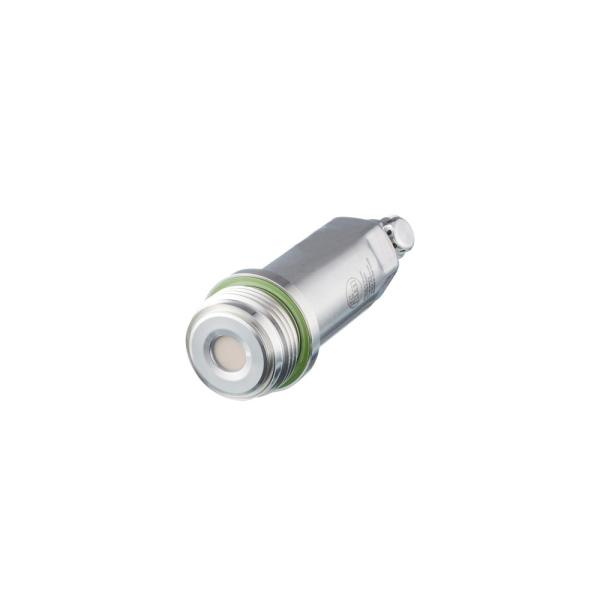

Imagem meramente ilustrativa

R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1789
EAN: 4021179308434
NCM do produto: 90262090

Destaques do Produto Faixa de pressão...mais

Fechar menu

Saiba mais sobre: "PM1789 IFM - Sensor de Pressão ifm Indústria Alimentícia IO-Link -0,005 a 0,1 bar"

Destaques do Produto

Faixa de pressão

-0,005...0,1 bar

Tipo de pressão

Relativa

Saída

Analógica 4...20 mA e IO-Link

Conexão de processo

G 1 externa, Aseptoflex Vario

Montagem

Embutir frontalmente

Temperatura do fluido

-25...150 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de pressão para embutir frontalmente ifm PM1789, pressão relativa, -0,005 a 0,1 bar, IO-Link e saída 4...20 mA

O ifm PM1789 é um sensor eletrônico de pressão relativa para montagem faceada, descrito para aplicações na indústria alimentícia e de bebidas. Mede de -0,005 a 0,1 bar e oferece sinal analógico de 4...20 mA com escala ajustável e comunicação IO-Link. Possui conexão de processo G 1 com cone de vedação Aseptoflex Vario e faixa de temperatura do fluido de -25 a 150 °C.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição	-0,005...0,1 bar
Tipo de pressão	Pressão relativa
Montagem	Embutir frontalmente
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario
Saída analógica	4...20 mA, com escala ajustável
Comunicação	IO-Link, revisão 1.1
Temperatura do fluido	-25...150 °C
Alimentação	18...30 V DC
Grau de proteção	IP 67, IP 68 e IP 69K
Materiais em contato com o fluido	Cerâmica (99,9 % Al₂O₃), aço inoxidável 1.4435 (316L) e PTFE

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição de pressão relativa em aplicações de montagem faceada na indústria alimentícia e de bebidas, dentro da faixa de -0,005 a 0,1 bar.
Instalações cujo processo aceite conexão G 1 externa com cone de vedação Aseptoflex Vario.
Sistemas que possam utilizar saída analógica 4...20 mA ou comunicação IO-Link e alimentação de 18...30 V DC.
Aplicações em que a temperatura do fluido esteja entre -25 e 150 °C e os materiais de contato especificados sejam compatíveis com o meio.

⚠ Considere outro se precisa de:

Não selecionar para medir pressões fora da faixa de -0,005 a 0,1 bar como faixa normal de medição.
Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1 com Aseptoflex Vario sem verificar o adaptador e a vedação necessários.
Não usar quando a instalação exigir medição de pressão absoluta: o tipo especificado é pressão relativa.
Não presumir que o grau IP, por si só, valida a compatibilidade química do fluido ou todas as condições de limpeza do processo.

APLICAÇÕES E USO

Aplicação declarada: montagem faceada em processos da indústria alimentícia e de bebidas, respeitando a faixa de medição de -0,005 a 0,1 bar e a conexão G 1 Aseptoflex Vario.
A ficha lista meios pastosos e sólidos, além de fluidos líquidos e gasosos. A adequação a um fluido específico depende da compatibilidade química dos materiais de contato com o meio e das condições reais do processo.
Pode ser integrado a sistemas de aquisição que aceitem sinal analógico de 4...20 mA ou a uma rede com mestre IO-Link compatível; a interface e a configuração devem ser verificadas no projeto.
A temperatura do fluido deve permanecer entre -25 e 150 °C e a temperatura ambiente entre -25 e 80 °C, conforme limites declarados.
A ficha não informa compatibilidade universal com produtos químicos, procedimentos de limpeza específicos ou adaptadores de conexão; confirme esses requisitos com o fabricante antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de pressão para embutir frontalmente ifm PM1789, pressão relativa, -0,005 a 0,1 bar, IO-Link e saída 4...20 mA, verifique estes pontos:

Escolha o PM1789 quando

A aplicação exigir medição de pressão relativa na faixa de -0,005 a 0,1 bar, montagem faceada, conexão G 1 Aseptoflex Vario e temperatura do fluido dentro de -25 a 150 °C. Confirme também a compatibilidade dos materiais de contato com o meio.

Considere outra configuração quando

O processo exigir pressão absoluta, faixa de medição diferente, outro tipo de conexão mecânica ou uma saída/interface não disponível neste modelo. Compare os requisitos do sistema com a ficha técnica antes de selecionar outro sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de pressão eletrônico para embutir frontalmente, PM1789	Identificação do modelo; SKU PM1789.
Aplicação informada	Montagem faceada para a indústria alimentícia e de bebidas	Aplicação declarada na ficha do produto.
Tipo de pressão	Pressão relativa	Referência do tipo de medição.
Meios informados	Meios pastosos e sólidos; fluidos líquidos e gasosos	Tipos de meio listados na ficha; validar compatibilidade química e de processo.
Elemento de medição	Célula de medição de pressão com capacidade cerâmica	Tecnologia do elemento de medição declarada pelo fabricante.
Características especiais	Contatos banhados a ouro; watchdog integrado	Características informadas na ficha técnica.

Faixa de medição e pressão
Alcance de medição	-0,005...0,1 bar; -5...100 mbar; -0,073...1,45 psi; -0,5...10 kPa	Faixa nominal de medição declarada.
Resistência à pressão	4000 mbar / 58 psi / 400 kPa	Valor informado como resistência à pressão; não confundir com a faixa de medição.
Pressão mínima de ruptura	30000 mbar / 435 psi / 3000 kPa	Valor de pressão de ruptura informado na ficha; não é pressão normal de operação.
Resistência contra vácuo	-1000 mbar	Valor informado para resistência contra vácuo.
MAWP em aplicações segundo CRN	4 bar	Pressão de trabalho máxima informada para aplicações segundo CRN.

Saídas e sinais
Sinal de saída	Sinal analógico e IO-Link, configuráveis	Modos de sinal informados na ficha.
Saída analógica de corrente	4...20 mA, escala ajustável	Saída de corrente analógica.
Quantidade de saídas analógicas	1	Quantidade declarada.
Quantidade de saídas digitais	1 (IO-Link)	Saída digital/interface indicada na ficha.
Ponto inicial do sinal analógico	-5...80 mbar / -0,073...1,16 psi / -0,5...8 kPa	Faixa ajustável do ponto inicial informada pelo fabricante.
Ponto final do sinal analógico	15...100 mbar / 0,218...1,45 psi / 1,5...10 kPa	Faixa ajustável do ponto final informada pelo fabricante.
Consumo de corrente, 2 fios	3,5...21,5 mA	Consumo especificado para configuração de 2 fios.
Consumo de corrente, 3 fios	< 45 mA	Consumo especificado para configuração de 3 fios.
Carga máxima	700 Ω; (Ub = 24 V; (Ub - 9 V) / 21,5 mA)	Condição e expressão de carga máxima fornecidas na ficha.

Dados elétricos e conexão
Tensão de operação	18...30 V DC	Limites de alimentação especificados.
Conexão elétrica	1 x M12; codificação A; 4 contatos, dourados	Tipo de conector e contatos declarados.
Classe de proteção	III	Classe de proteção elétrica informada.
Resistência de isolamento mínima	100 MΩ (500 V DC)	Valor de isolamento e condição de ensaio indicados.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha.
Retardo de prontidão, 2 fios	1 s	Tempo informado para a configuração de 2 fios.
Retardo de prontidão, 3 fios	0,5 s	Tempo informado para a configuração de 3 fios.

Precisão e desvios
Repetibilidade	< ±0,1 % de duração	Condição informada: variações de temperatura < 10 K; turn down 1:1.
Desvio de histerese	< ±0,2 % de duração	Valor informado para turn down 1:1.
Desvio de linearidade	< ±0,25 % de duração	Valor informado para turn down 1:1.
Desvio de características	< ±0,5 % de duração	Desvio de características especificado na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface de comunicação informada.
Revisão IO-Link	1.1	Revisão indicada pelo fabricante.
Padrão SDCI	IEC 61131-9	Padrão informado para a comunicação IO-Link.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e velocidade de transferência especificados.

Condições ambientais
Temperatura ambiente	-25...80 °C	Faixa de temperatura ambiente especificada.
Temperatura do fluido	-25...150 °C	Faixa de temperatura do fluido especificada.
Temperatura de armazenamento	-40...100 °C	Limites de armazenamento declarados.
Grau de proteção	IP 67; IP 68; IP 69K	Graus de proteção informados; observar as condições de ensaio e instalação do fabricante.
Ciclos de pressão mínimos	100 milhões	Quantidade mínima informada na ficha.

Dados mecânicos e materiais
Conexão de processo	G 1 rosca externa com cone de vedação Aseptoflex Vario	Conexão mecânica de processo especificada.
Materiais de contato com o fluido	Cerâmica (99,9 % Al₂O₃); aço inoxidável 1.4435 (316L); PTFE	Materiais em contato com o fluido; verificar compatibilidade com o meio.
Outros materiais de construção informados	Aço inoxidável 1.4404 (316L); PBT	Materiais listados nos dados do produto; consultar desenho e datasheet para identificação da aplicação de cada material.
Rugosidade da superfície em contato	Ra < 0,4 µm; Rz = 4 µm	Características de superfície informadas para os materiais em contato com o fluido.
Invólucro	Cilíndrico	Formato declarado.
Dimensões	Diâmetro 30,2 mm; comprimento 111 mm	Dimensões informadas no cadastro do produto.
Torque máximo de aperto	35 Nm	Limite especificado para aperto.
Peso	272,15 g	Massa informada no cadastro do produto.

Certificações e conformidade
Certificações e aprovações listadas	ACS; CE; CRN; cULus Listed; EC 1935/2004; EHEDG Certified; FCM CN; FCM JP; FDA; IO-Link; NSF; Reg31; UKCA	Certificações e aprovações conforme listadas na ficha; verificar escopo e condições de cada uma no documento do fabricante.
Número de aprovação UL	J021	Número informado para a aprovação UL.

Dados comerciais e identificação
Marca	ifm	Marca do produto.
GTIN	4021179308434	Identificador comercial informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; transferência COM2 (38,4 kBaud).

• Saída analógica de corrente 4...20 mA, com escala ajustável.

Conexões

Elétrica Conector M12, codificação A, 4 contatos dourados. Alimentação de 18...30 V DC. A ficha informa sinal analógico 4...20 mA e IO-Link; confirme no datasheet a configuração elétrica e a pinagem aplicável à instalação.

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario. A compatibilidade mecânica depende de a conexão correspondente no processo aceitar essa geometria e vedação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle ou aquisição que aceite sinal de corrente 4...20 mA e a escala configurada do sensor	✓	O produto fornece saída analógica de 4...20 mA com escala ajustável; verifique a faixa configurada e a carga admissível indicada na ficha.
Mestre IO-Link compatível com revisão 1.1 e COM2 a 38,4 kBaud	✓	A ficha especifica IO-Link revisão 1.1, padrão SDCI IEC 61131-9 e tipo de transferência COM2.
Processo com conexão G 1 externa e vedação compatível com Aseptoflex Vario	✓	Essa é a conexão de processo especificada para o PM1789; a compatibilidade depende da contraparte instalada.
Aplicação que requer pressão absoluta	✗	O tipo de pressão informado para este modelo é pressão relativa.
Medição normal de pressão fora da faixa de -0,005 a 0,1 bar	✗	A faixa de medição especificada é -0,005...0,1 bar; não selecionar como faixa normal de medição fora desses limites.
Instalação com alimentação abaixo de 18 V DC ou acima de 30 V DC	✗	A tensão de operação especificada é 18...30 V DC.

INSTALAÇÃO

Como instalar o Sensor de pressão para embutir frontalmente ifm PM1789, pressão relativa, -0,005 a 0,1 bar, IO-Link e saída 4...20 mA

Confirme que a medição requerida é de pressão relativa e está dentro da faixa de -0,005 a 0,1 bar.
Verifique se a conexão do processo é compatível com G 1 externa e cone de vedação Aseptoflex Vario.
Confirme a compatibilidade química dos materiais em contato com o fluido e respeite os limites de temperatura ambiente e do fluido.
Instale o sensor faceado conforme o desenho e as instruções do fabricante, evitando danos à superfície de vedação.
Aperte sem exceder o torque máximo especificado de 35 Nm.
Conecte ao circuito usando o conector M12 codificação A e configure a alimentação e a interface de saída conforme o datasheet.

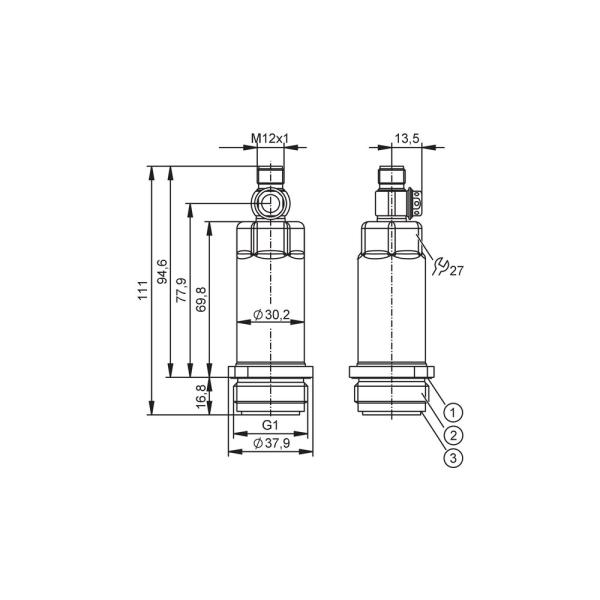

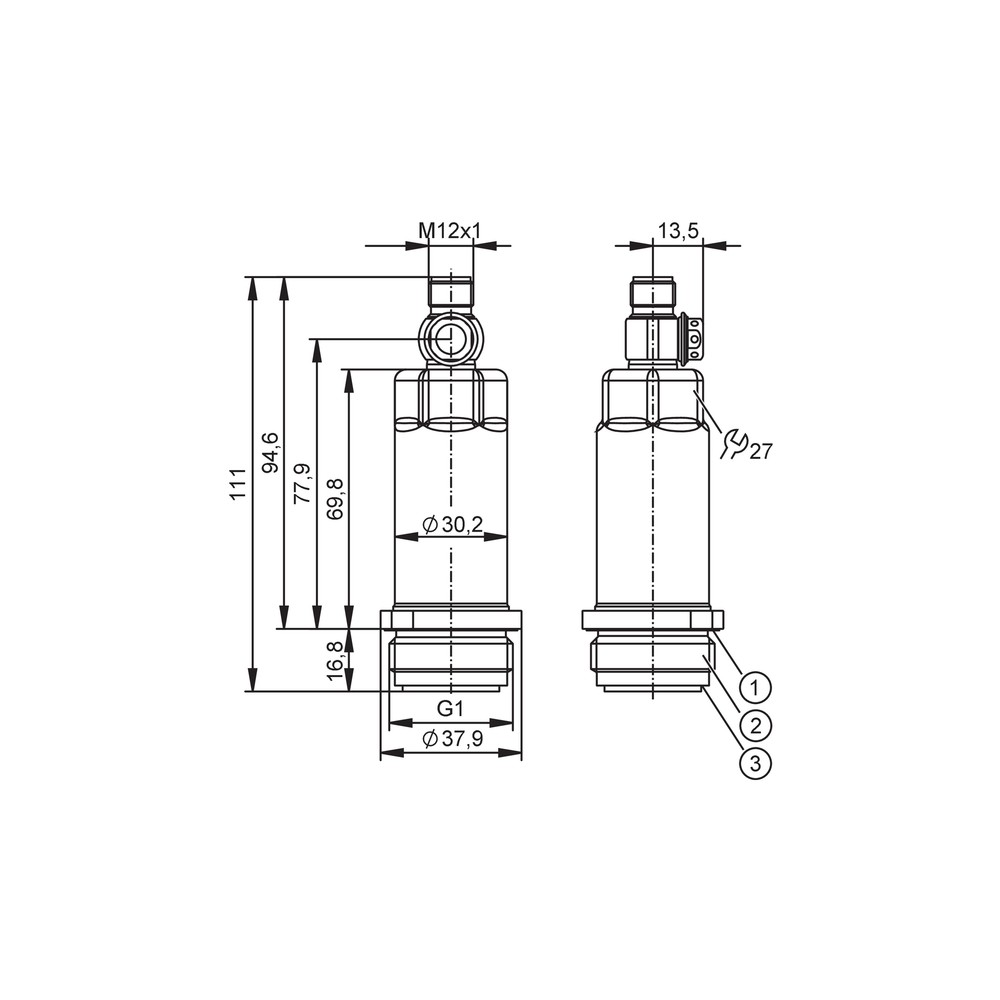

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A leitura permanece em zero ou fora da faixa esperada.	Faixa ou tipo de pressão selecionado incorretamente, ligação elétrica inadequada ou pressão real fora da faixa de medição.	Confira no datasheet a configuração de saída e compare a pressão aplicada com a faixa de -0,005 a 0,1 bar; verifique também alimentação e ligação.
O sinal 4...20 mA não é recebido corretamente pelo controlador.	Entrada do controlador incompatível com sinal de corrente, circuito aberto, alimentação fora de 18...30 V DC ou carga acima do limite aplicável.	Verifique o tipo de entrada, continuidade da ligação, tensão nos terminais e carga do circuito; compare com os dados elétricos do datasheet.
O mestre não identifica o sensor por IO-Link.	Mestre ou configuração de comunicação incompatível, ou conexão/pinagem incorreta.	Confirme suporte a IO-Link revisão 1.1 e COM2 a 38,4 kBaud e consulte o datasheet para conferir a pinagem do M12.
Há vazamento ou leitura instável após a instalação mecânica.	Vedação ou contraparte incompatível com Aseptoflex Vario, montagem incorreta ou torque inadequado.	Inspecione a interface de processo e a vedação, confirme a conexão G 1 Aseptoflex Vario e verifique se o aperto respeitou o máximo de 35 Nm.

DOCUMENTAÇÃO TÉCNICA

Folha de dados PM1789 (PT-BR) (Datasheet) Desenho em escala PM1789 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o PM1789 e para que tipo de medição serve?

É um sensor eletrônico para montagem faceada que mede pressão relativa na faixa de -0,005 a 0,1 bar. A ficha indica aplicação na indústria alimentícia e de bebidas.

Ele funciona com CLP por 4...20 mA ou IO-Link?

Sim, a ficha informa saída analógica 4...20 mA com escala ajustável e comunicação IO-Link revisão 1.1. Confirme que a entrada do CLP ou o mestre IO-Link corresponde à interface escolhida.

O que acompanha o produto?

A ficha informa uma peça por embalagem, mas não detalha acessórios incluídos. Consulte o fornecedor ou o datasheet para confirmar o conteúdo da embalagem.

Serve para medir pressão absoluta?

Não: o tipo especificado para o PM1789 é pressão relativa. Para pressão absoluta, selecione um modelo cuja ficha declare esse tipo de medição.

Posso usar com conexão diferente de G 1 Aseptoflex Vario?

A conexão de processo especificada é G 1 externa com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade direta com outras conexões; verifique a contraparte ou um adaptador adequado antes da compra.

O sensor indica pressão incorreta; preciso trocar a peça?

Não necessariamente: confira primeiro se a pressão está dentro da faixa de medição e se o tipo de pressão e a escala analógica foram configurados corretamente. Verifique também a alimentação e a ligação antes de substituir o sensor.

O controlador não recebe 4...20 mA; o que devo verificar?

Confirme que a entrada do controlador aceita corrente, que o circuito está fechado e que a alimentação está entre 18 e 30 V DC. Verifique também a carga do circuito em relação ao limite aplicável informado no datasheet.

É melhor comprar o PM1789 ou um modelo com outra faixa?

Escolha o PM1789 quando a medição relativa requerida estiver entre -0,005 e 0,1 bar e a conexão for G 1 Aseptoflex Vario. Se a faixa ou o tipo de pressão necessários forem diferentes, compare com um modelo cuja ficha atenda a esses requisitos.

Que cuidados devo ter na instalação mecânica?

Confirme a compatibilidade da conexão e da vedação, instale conforme o desenho dimensional e não ultrapasse o torque máximo de 35 Nm. Use o datasheet do fabricante para conferir a pinagem e os detalhes de instalação.

Como confirmo a procedência e as condições de garantia?

A ficha técnica fornecida não informa condições de garantia. Consulte o fornecedor para confirmar procedência e termos aplicáveis à compra.

GLOSSÁRIO TÉCNICO

Pressão relativa

Pressão medida em relação à pressão de referência atmosférica.

IO-Link

Interface de comunicação industrial indicada para troca de dados entre o sensor e um mestre compatível.

Aseptoflex Vario

Sistema de conexão de processo com cone de vedação especificado para a rosca G 1 externa deste sensor.

Saída 4...20 mA

Sinal analógico de corrente, com escala ajustável conforme a faixa configurada.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso conforme condições de ensaio definidas; não substitui a verificação de compatibilidade química.
