Sensor de Pressão IFM PM1743

Pré-visualizar: PM1743 IFM - Sensor de Pressão ifm Embutir Frontal -1 a 40 bar IO-Link

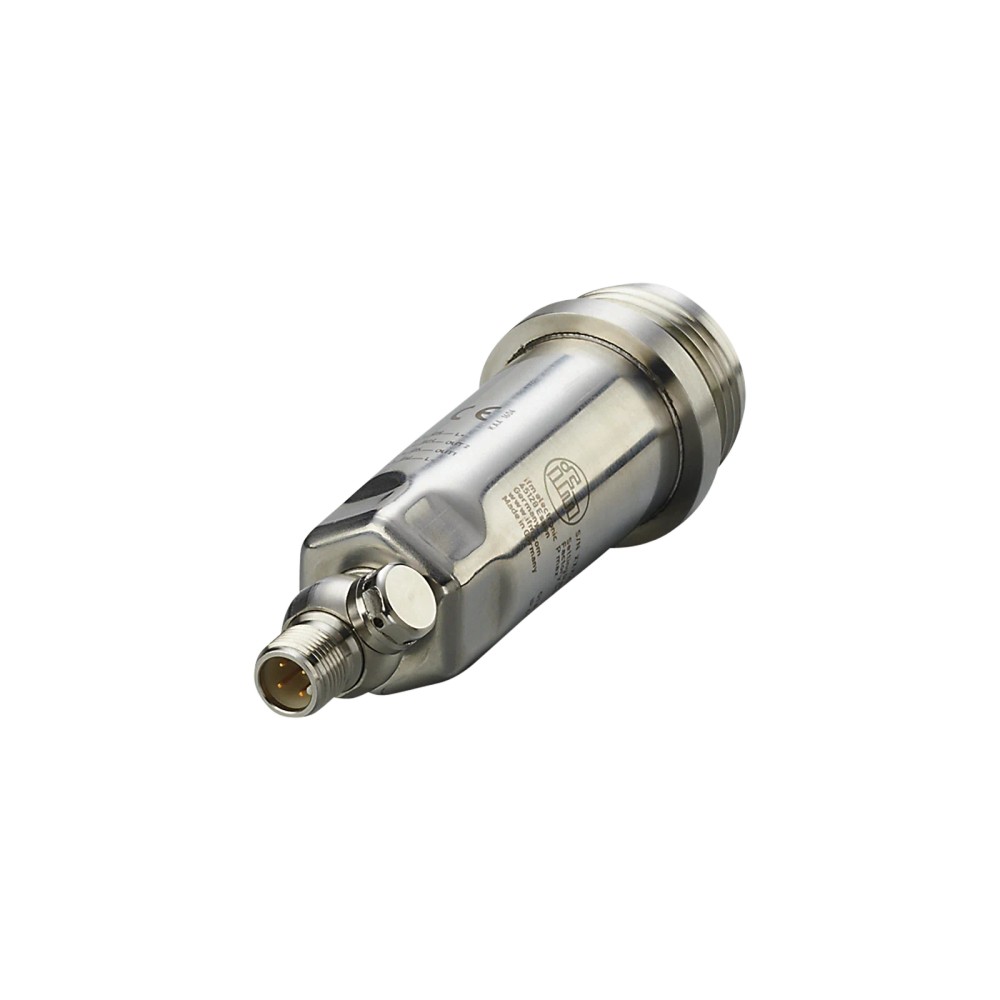

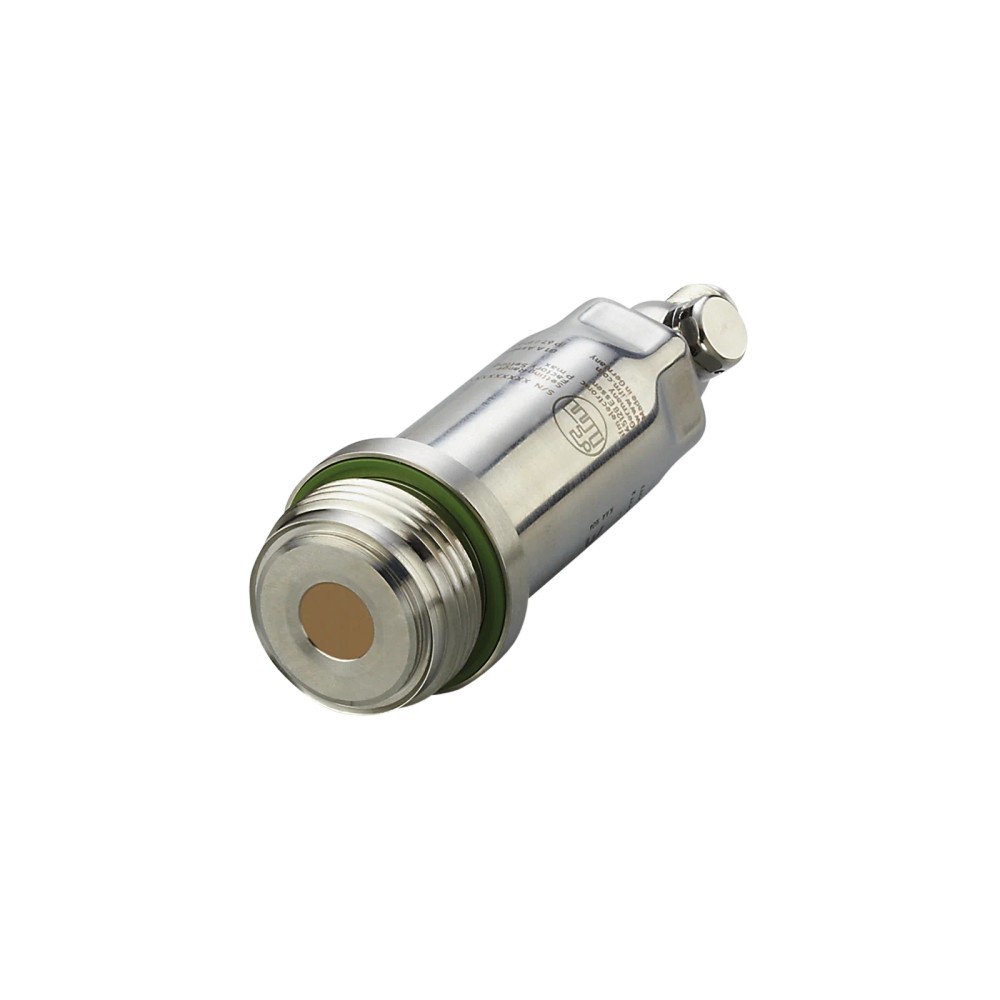

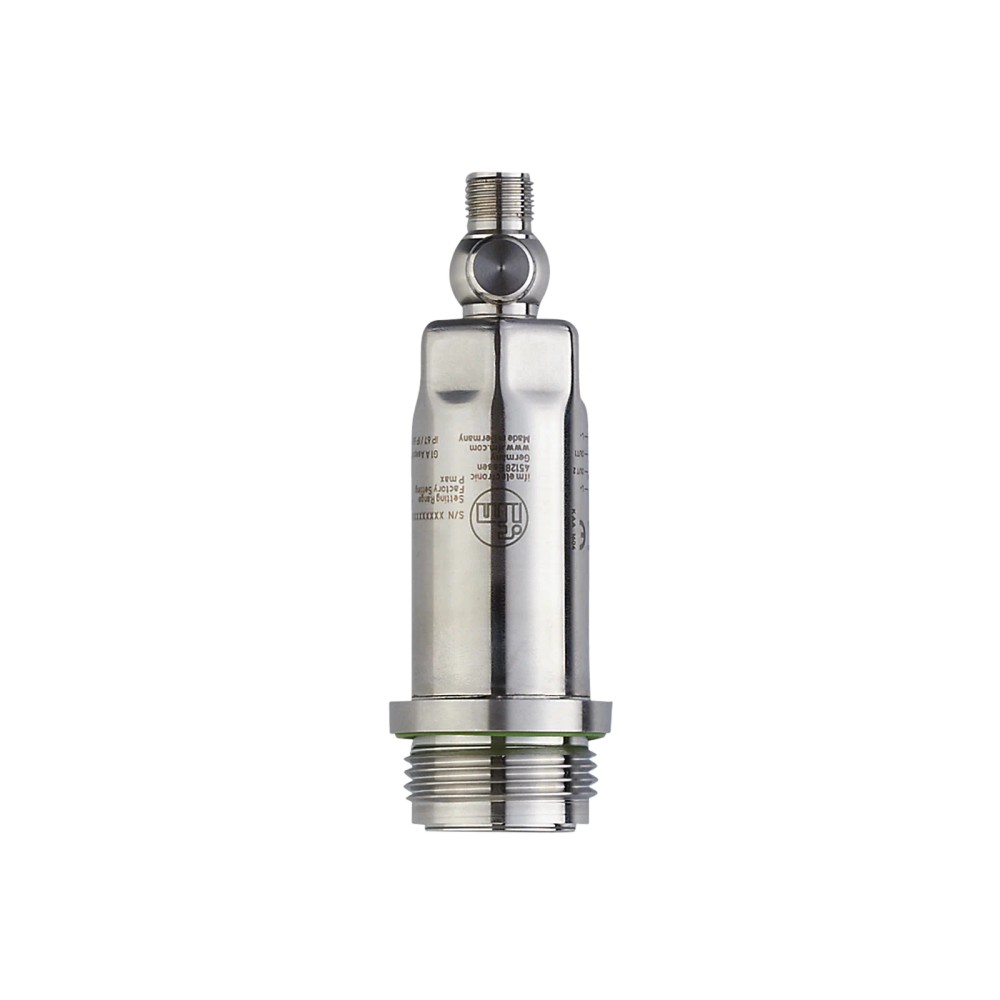

PM1743 IFM - Sensor de Pressão ifm Embutir Frontal -1 a 40 bar IO-Link

Imagem meramente ilustrativa

R$ 5.804,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: PM1743
EAN: 4021179342889
NCM do produto: 90262090

Destaques do Produto Faixa de Pressão -1 a...mais

Fechar menu

Saiba mais sobre: "PM1743 IFM - Sensor de Pressão ifm Embutir Frontal -1 a 40 bar IO-Link"

Destaques do Produto

Faixa de Pressão

-1 a 40 bar

Protocolo

IO-Link / 4-20 mA

Conexão

G 1 Aseptoflex Vario

Proteção

IP 67 / 68 / 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PM1743 - Embutir Frontal -1 a 40 bar IO-Link

O PM1743 é um sensor de pressão eletrônico de alta precisão com célula de medição cerâmica, ideal para aplicações higiênicas em indústrias de alimentos e bebidas. Sua montagem embutida frontal elimina zonas mortas, garantindo segurança sanitária em processos CIP/SIP. Equipado com interface IO-Link e saída analógica, oferece flexibilidade total para automação moderna.

PRINCIPAIS ESPECIFICAÇÕES

SKU	PM1743
Marca	ifm
Faixa de medição	-1...40 bar
Conexão	G 1 (Aseptoflex Vario)
Saída	IO-Link / 4-20 mA
Temperatura	-25...150 °C
Proteção	IP 67 / 68 / 69K
Tensão	18...30 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Indústria de alimentos e bebidas (EHEDG / FDA)
Sistemas CIP/SIP (Limpeza e Esterilização)
Monitoramento de processos em tanques e tubulações sanitárias
Aplicações que exigem montagem embutida sem pontos mortos

⚠ Considere outro se precisa de:

Instalação em meios abrasivos que possam danificar a célula cerâmica
Processos com temperatura superior a 150 °C
Uso de chaves de aperto que excedam o torque de 35 Nm
Instalação em sistemas onde a vibração mecânica exceda as especificações de resistência do conector M12

APLICAÇÕES E USO

Monitoramento de pressão em tanques de processo alimentício
Controle de pressão em tubulações estéreis onde a limpeza é crítica
Detecção de vácuo em sistemas de envase
Sistemas onde é necessário evitar acúmulo de produto na membrana

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PM1743 - Embutir Frontal -1 a 40 bar IO-Link, verifique estes pontos:

Escolha o PM1743 quando:

Necessitar de montagem embutida para evitar acúmulo de produto (zona morta) e quando o processo exigir certificação higiênica (EHEDG/FDA).

Busque outra opção quando:

A aplicação envolver pressão acima de 40 bar ou temperatura de processo superior a 150 °C, sendo necessário dimensionar sensores de outra série ou range.

ESPECIFICAÇÕES TÉCNICAS

Faixa de medição
Faixa de medição	-1...40 bar	Valor nominal de operação
Sobrepressão admissível	600 bar	Limite máximo de pressão suportado sem danos permanentes

Dados elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação permitida
Saída analógica	4...20 mA	Escala ajustável
Interface	IO-Link (COM2)	Comunicação digital padrão

Condições ambientais
Temperatura do fluido	-25...150 °C	Limite de operação em processo
Grau de proteção	IP 67, IP 68, IP 69K	Resistência ambiental

Dados mecânicos
Conexão de processo	G 1 Aseptoflex Vario	Interface mecânica
Materiais	Aço inox 1.4435, Cerâmica, PTFE	Compatibilidade química

COMPATIBILIDADE

Comunicação

• IO-Link (COM2, 38,4 kBaud)

• Sinal analógico 4-20 mA

Conexões

Elétrica M12, 4 pinos, codificação A

Processo G 1 rosca externa com cone de vedação Aseptoflex Vario

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de limpeza sanitária (CIP/SIP)	✓	Possui certificações EHEDG e construção em aço inox 316L, resistente a produtos químicos de limpeza.
Medição de fluidos agressivos	✓	Célula cerâmica oferece alta resistência química, desde que compatível com aço 1.4435 e PTFE.
Redes Profinet/EtherCAT	✗	O sensor utiliza IO-Link; é necessário um Mestre IO-Link (gateway) para converter para redes industriais.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PM1743 - Embutir Frontal -1 a 40 bar IO-Link

Limpe a superfície de vedação do processo.
Aplique o sensor garantindo o alinhamento correto da rosca G 1.
Utilize chave de aperto adequada respeitando o torque máximo de 35 Nm.
Conecte o cabo M12 de 4 pinos (codificação A) ao sensor.
Certifique-se de que a conexão esteja firme para manter a vedação IP 69K.
Configure os parâmetros de escala e comunicação via IO-Link ou sinal analógico.

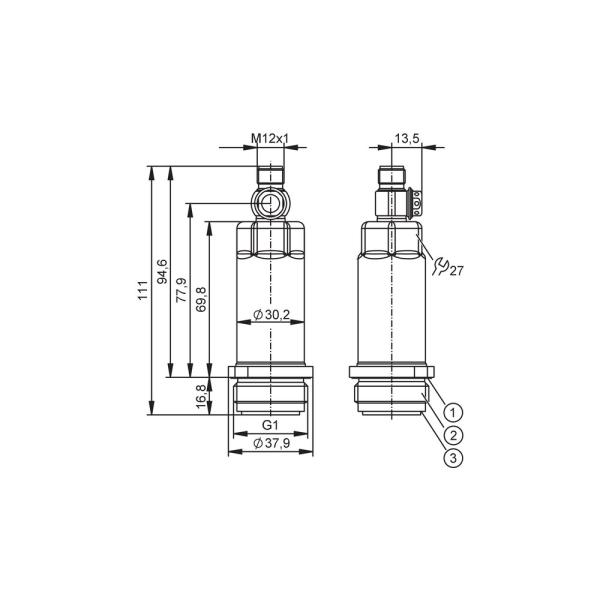

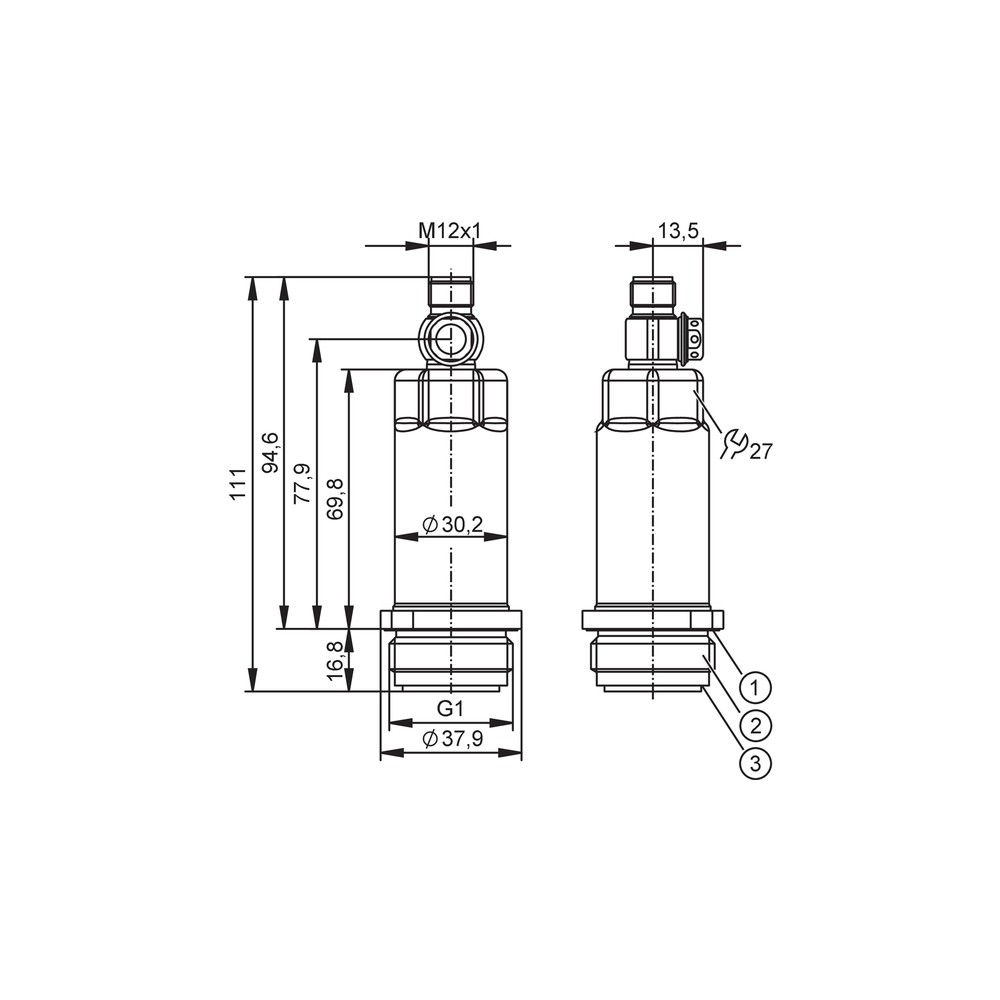

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Leitura de pressão imprecisa ou erro de offset constante.	Uso excessivo de força no aperto mecânico ou impacto direto na membrana.	Verificar se há deformação visível na membrana cerâmica ou desalinhamento na rosca.
Oscilação no sinal de saída ou falha total de comunicação.	Umidade ou entrada de líquido no conector M12 devido a aperto frouxo ou vedação incorreta.	Inspeção visual dos pinos do conector quanto à oxidação e integridade da vedação interna.
Flutuações aleatórias na leitura de pressão.	Ruído elétrico de alta frequência na rede de alimentação ou cabos de sinal.	Verificar o aterramento da malha de blindagem do cabo M12 utilizado.
Drift (deriva) na medição de zero ao longo do tempo.	Temperatura do processo excedendo 150 °C por longos períodos.	Registrar a temperatura de operação e comparar com o histórico de medição do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico PM1743 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor de pressão PM1743 da ifm?

Este é um sensor de pressão eletrônico com célula de medição cerâmica, projetado para monitoramento de vácuo e pressão relativa em processos industriais, com interface IO-Link e saída analógica.

O que acompanha o produto na embalagem?

O sensor acompanha a unidade de medição com rosca G 1, conforme especificado no manual do fabricante, não sendo fornecidos cabos ou conectores M12 adicionais no kit padrão.

Posso usar este sensor em processos acima de 150 °C?

Este modelo não é adequado para aplicações com temperaturas de processo superiores a 150 °C, pois excedem o limite térmico da célula cerâmica e vedações.

Existem restrições de materiais compatíveis?

O sensor não deve ser instalado em meios que causem abrasão excessiva ou corrosão química incompatível com o aço inoxidável 1.4435 e vedação em PTFE.

O que fazer se o sensor apresentar leitura instável?

Sintomas como leituras instáveis ou erros de 'out of range' geralmente indicam danos na membrana cerâmica ou falha na blindagem do cabo, exigindo verificação física da célula e continuidade elétrica.

Como diagnosticar falhas de comunicação IO-Link?

Falhas de comunicação via IO-Link podem ocorrer por ruído eletromagnético no cabo ou endereçamento incorreto, verifique o aperto do conector M12 e a integridade da malha de blindagem.

Este modelo é melhor que sensores de pressão padrão?

O modelo PM1743 é focado em montagem embutida para higiene sanitária, enquanto séries convencionais com rosca padrão podem ser preferíveis em instalações não sanitárias de baixo custo.

Devo usar a saída IO-Link ou 4-20mA?

A escolha entre IO-Link e sinal analógico 4-20mA depende da sua arquitetura: use IO-Link para diagnóstico avançado e configuração remota, ou 4-20mA para sistemas de controle legados.

Qual o cuidado principal na instalação mecânica?

A montagem deve ser realizada utilizando torque máximo de 35 Nm para garantir a vedação estanque do cone Aseptoflex Vario sem danificar a rosca.

Qual a garantia de origem deste componente?

A ifm garante a procedência técnica através de certificações internacionais como EHEDG e FDA, sendo faturado diretamente pela unidade oficial da marca.

GLOSSÁRIO TÉCNICO

Aseptoflex Vario

Sistema de vedação da ifm que permite a montagem higiênica e adaptável para diversos processos. (Ref.: Conexão de processo)

IO-Link

Protocolo de comunicação ponto a ponto que permite parametrização e diagnóstico de sensores. (Ref.: Interface de comunicação)

IP 69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, comum em ambientes de limpeza industrial. (Ref.: Grau de proteção)

Célula cerâmica

Elemento de medição de pressão capacitivo que oferece alta resistência a sobrecarga e meios químicos. (Ref.: Material contato fluido)

Montagem embutida

Tipo de montagem onde a membrana do sensor fica alinhada à parede interna do tubo ou tanque, evitando zonas mortas. (Ref.: Tipo de montagem)
