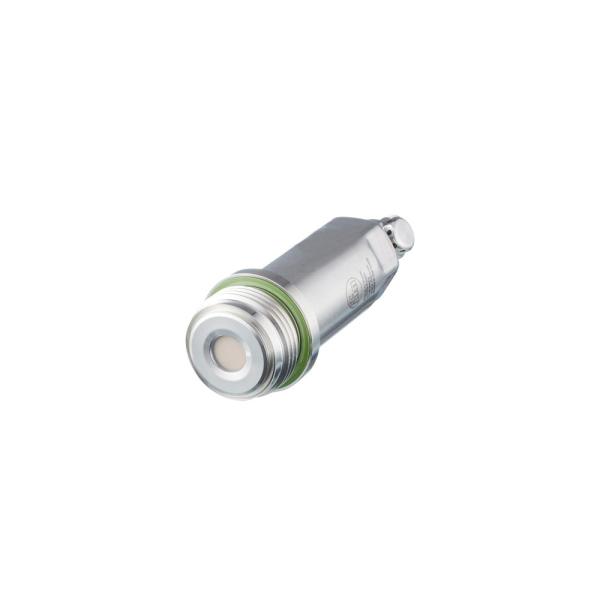

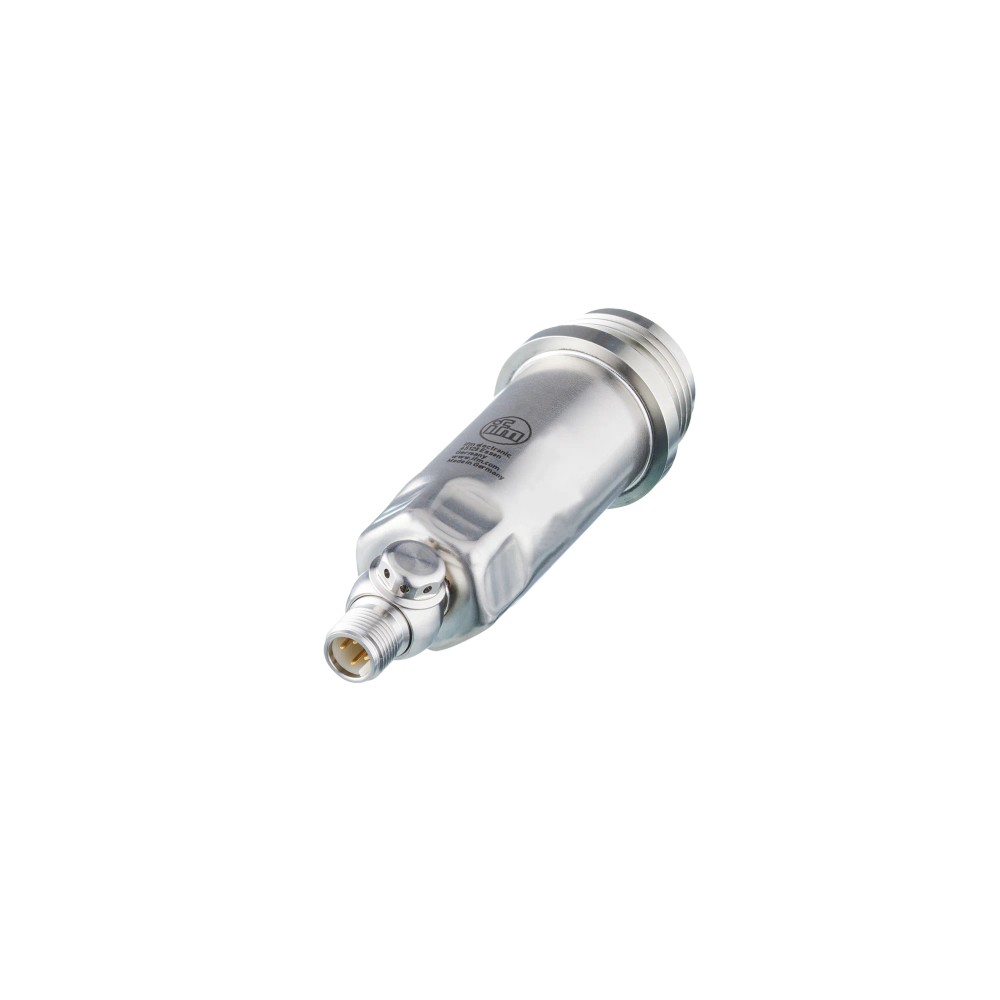

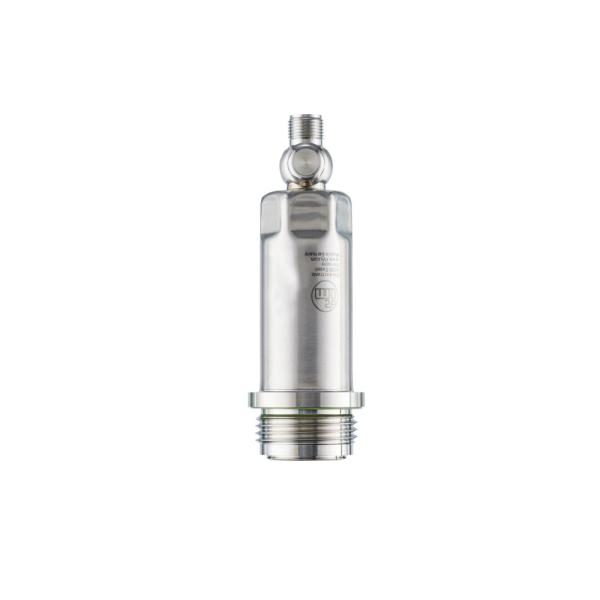

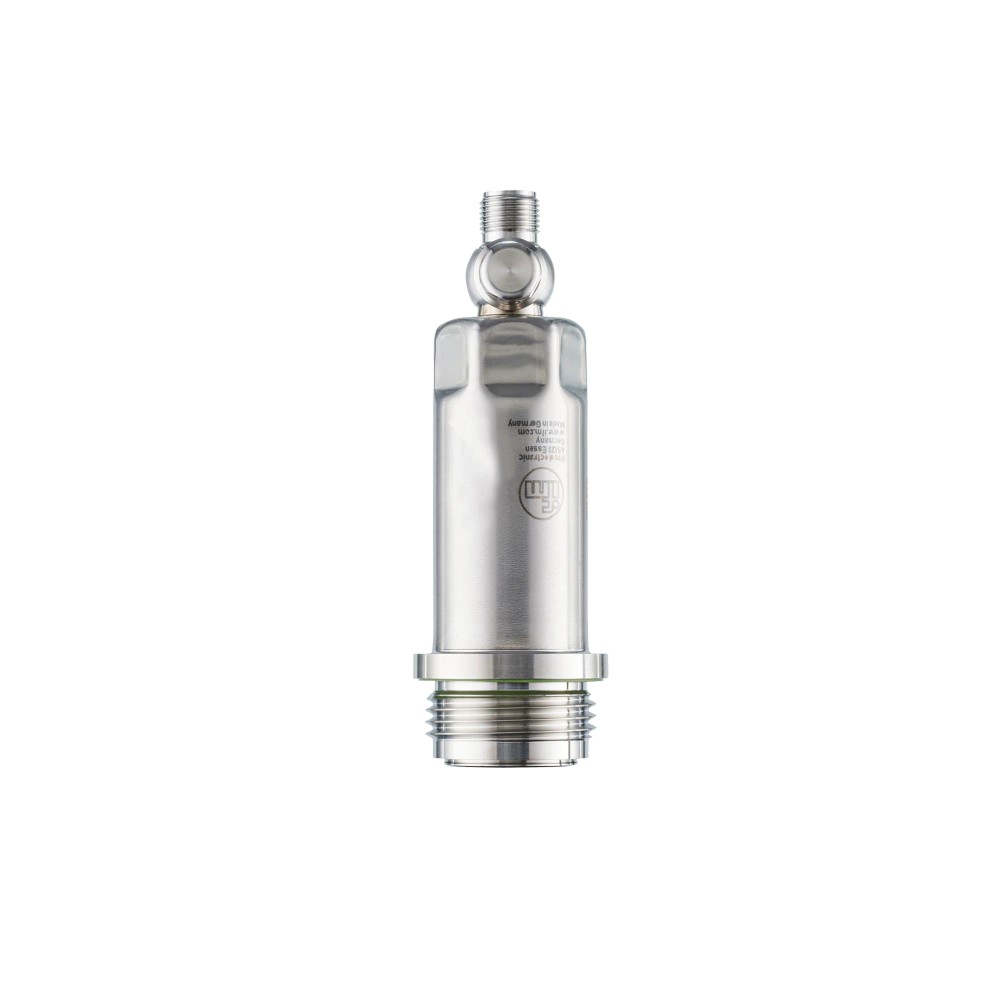

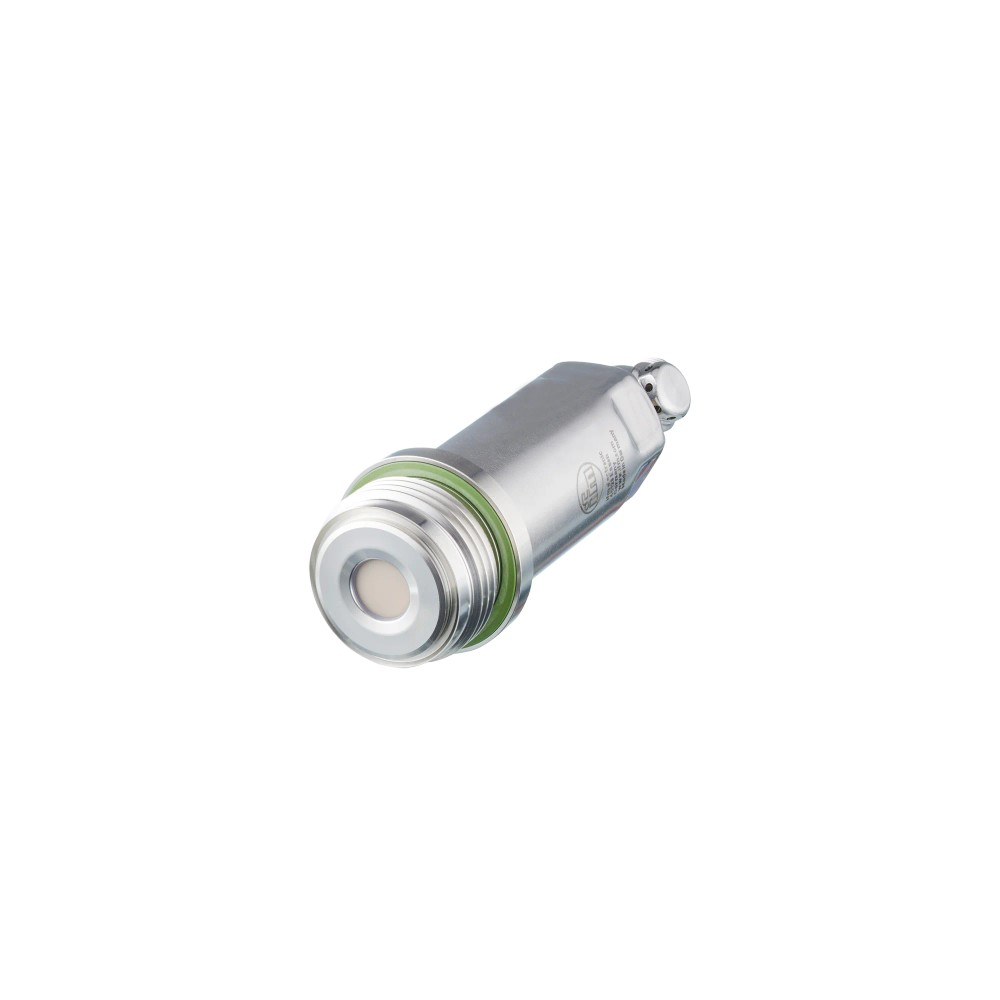

PM1718 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,05 a 0,4 bar
IFM
PM1718

Sensor de pressão IFM PM1718 com célula cerâmica e IO-Link. Ideal para indústria alimentícia, com montagem faceada e alta resistência. Confira!
PM1718 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,05 a 0,4 bar
Imagem meramente ilustrativa
PM1718 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,05 a 0,4 bar
Imagem meramente ilustrativa
PM1718 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,05 a 0,4 bar
Imagem meramente ilustrativa
PM1718 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,05 a 0,4 bar
Imagem meramente ilustrativa
R$ 5.974,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Informação do fabricante Fabricado por: IFM
  • Enviado por: IFM
  • 60 meses de garantia do fabricante
  • PM1718
  • 4021179329064
  • 90262090
Descrição Opiniões do produto 0 Links
Destaques do Produto Faixa de pressão...mais
Saiba mais sobre: "PM1718 IFM - Sensor de Pressão ifm Embutir Frontal IO-Link -0,05 a 0,4 bar"

Destaques do Produto

Faixa de pressão
-0,05 a 0,4 bar
Tipo de medição
Pressão relativa
Montagem e processo
Embutir frontalmente; G 1 Aseptoflex Vario
Saída
Analógica 4 a 20 mA, escala ajustável
Comunicação
IO-Link
Conexão elétrica
M12, 4 pinos, codificação A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Pressão ifm PM1718 para Embutir Frontalmente, IO-Link, -0,05 a 0,4 bar

O ifm PM1718 é um sensor eletrônico de pressão relativa para montagem faceada, com conexão de processo G 1 Aseptoflex Vario. Mede de -0,05 a 0,4 bar e disponibiliza sinal analógico de 4 a 20 mA com escala ajustável, além de comunicação IO-Link. A ficha do produto indica aplicação na indústria alimentícia e de bebidas.

PRINCIPAIS ESPECIFICAÇÕES

Faixa de medição -0,05 a 0,4 bar
Tipo de pressão Relativa
Montagem Embutir frontalmente
Conexão de processo G 1, rosca externa com cone de vedação Aseptoflex Vario
Sinais e comunicação Analógico 4 a 20 mA, com escala ajustável; IO-Link
Temperatura de operação do fluido -25 a 150 °C
Grau de proteção IP67, IP68, IP69K
Conexão elétrica 1 x M12, 4 pinos, codificação A
Alimentação 18 a 30 V DC

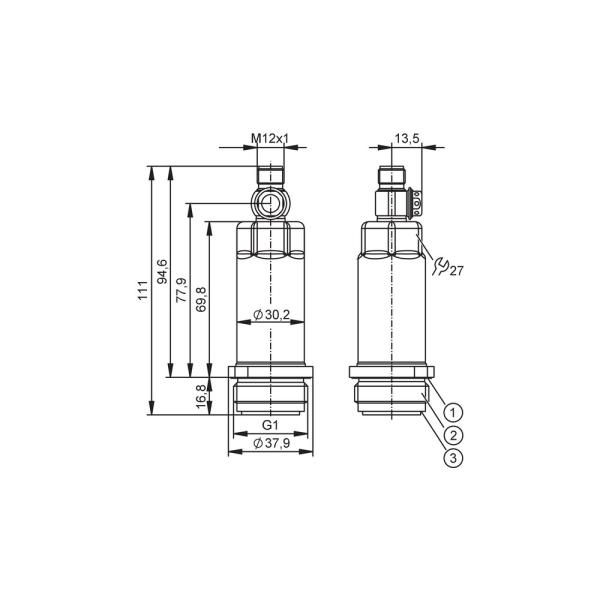

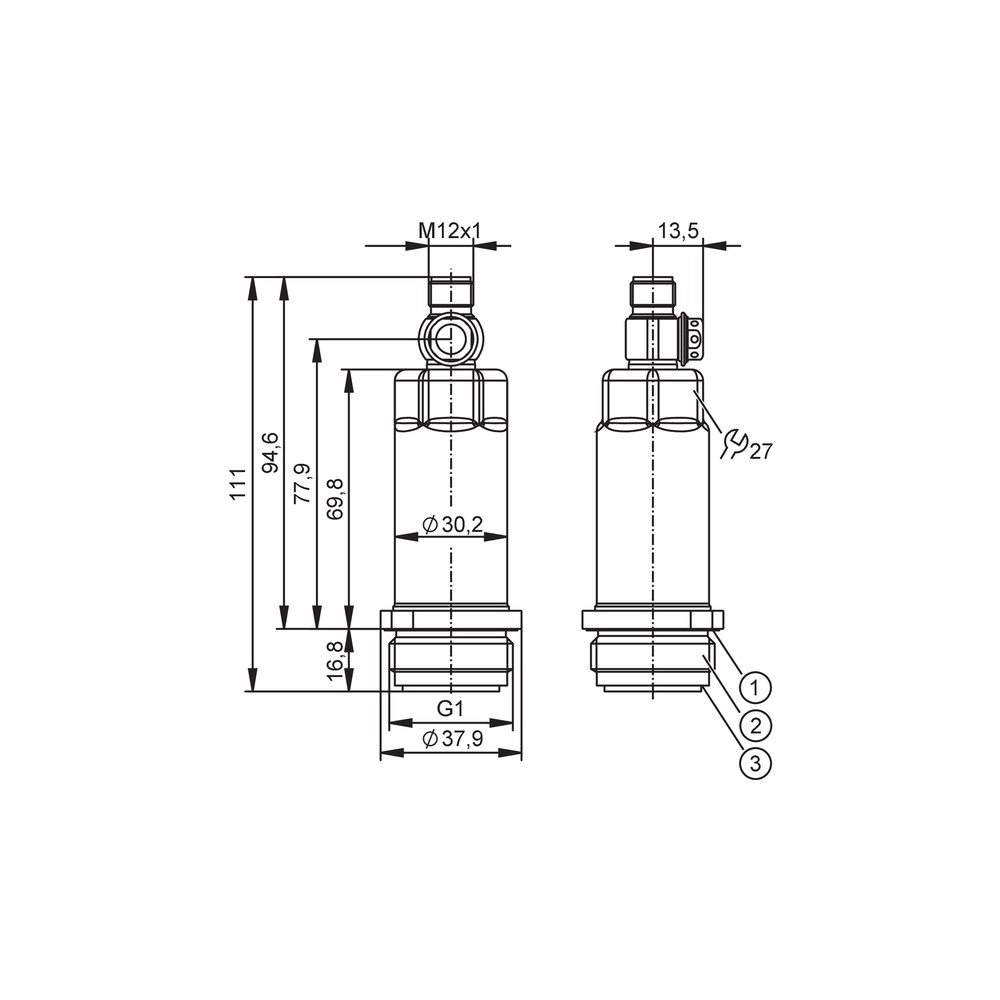

Dimensões Ø 30,2 mm; comprimento 111 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

  • Medição de pressão relativa em processos cuja faixa requerida esteja dentro de -0,05 a 0,4 bar.
  • Instalações que requeiram montagem faceada e disponham de conexão de processo G 1 Aseptoflex Vario.
  • Aplicações na indústria alimentícia e de bebidas, conforme descrição do produto, respeitando a faixa de pressão e a temperatura especificadas.
  • Sistemas com alimentação de 18 a 30 V DC e necessidade de sinal analógico de 4 a 20 mA e/ou comunicação IO-Link.

⚠ Considere outro se precisa de:

  • Não selecionar para medir pressões fora da faixa de -0,05 a 0,4 bar.
  • Não usar em condições de temperatura do fluido abaixo de -25 °C ou acima de 150 °C.
  • Não presumir compatibilidade mecânica com conexões de processo diferentes de G 1 Aseptoflex Vario sem verificar adaptadores e requisitos de vedação da instalação.

APLICAÇÕES E USO

  • Aplicação indicada pela descrição do catálogo: monitoramento de pressão em processos da indústria alimentícia e de bebidas, com montagem faceada e conexão Aseptoflex Vario.
  • Possibilidade de uso em sistemas de controle que recebam sinal analógico de 4 a 20 mA ou utilizem IO-Link; validar a integração com o controlador e a configuração no datasheet.
  • A seleção depende de a pressão requerida estar dentro de -0,05 a 0,4 bar e de a temperatura do fluido permanecer entre -25 e 150 °C. Esses limites não devem ser extrapolados.
  • A ficha informa materiais em contato com o fluido, mas não especifica compatibilidade com cada produto químico ou procedimento de limpeza; confirmar a compatibilidade do processo com o fabricante.

COMO ESCOLHER

Antes de comprar o Sensor de Pressão ifm PM1718 para Embutir Frontalmente, IO-Link, -0,05 a 0,4 bar, verifique estes pontos:

Escolha o PM1718 quando
A aplicação exigir medição de pressão relativa dentro de -0,05 a 0,4 bar, montagem frontal faceada e conexão de processo G 1 com cone de vedação Aseptoflex Vario. Confirme também alimentação de 18 a 30 V DC e compatibilidade do sistema de controle com 4 a 20 mA ou IO-Link.
Busque outra faixa ou configuração quando
A pressão de processo necessária estiver fora da faixa especificada, a temperatura do fluido ultrapassar -25 a 150 °C ou a conexão mecânica requerida não corresponder à G 1 Aseptoflex Vario. A ficha fornecida não identifica um modelo alternativo específico; compare os requisitos com o catálogo ou datasheet da ifm.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante ifm Marca informada para o produto.
Modelo PM1718 Código do modelo e SKU.
GTIN 4021179329064 Identificador comercial informado na ficha.
Tipo de produto Sensor eletrônico de pressão para embutir frontalmente Descrição e tipo de montagem informados para o produto.
Aplicação indicada Indústria alimentícia e de bebidas Aplicação citada na descrição do catálogo; validar requisitos específicos do processo.
Tipo de pressão Pressão relativa Referência de medição indicada na ficha.
Faixa de medição
Faixa de pressão -0,05 a 0,4 bar; -50 a 400 mbar; -0,725 a 5,8 psi; -5 a 40 kPa Faixa de medição nominal informada em unidades equivalentes.
Unidades do display mbar, psi, kPa, mmWS, inH2O Unidades listadas na ficha; a presença de display não está especificada.
Saídas e comunicação
Sinal analógico 4 a 20 mA, com escala ajustável Saída analógica indicada; a escala pode ser ajustada.
Interface de comunicação IO-Link Interface indicada na ficha; versão e parâmetros de comunicação não foram fornecidos.
Quantidade de saídas analógicas 1 Quantidade informada na ficha.
Quantidade de saídas digitais 1 Quantidade informada na ficha; tipo, função e configuração não detalhados.
Dados elétricos
Tensão de operação 18 a 30 V DC Faixa de alimentação indicada pelo fabricante nos dados fornecidos.
Conexão elétrica 1 x M12, 4 pinos, codificação A Tipo de conector indicado para ligação elétrica.
Contatos Banhados a ouro Característica especial informada para os contatos do conector.
Classe de proteção elétrica III Classificação indicada na ficha.
Condições de processo e proteção
Temperatura de operação do fluido -25 a 150 °C Limites de temperatura do fluido informados.
Grau de proteção IP67, IP68, IP69K Classificações de proteção indicadas na ficha; seguir condições de ensaio e instalação do fabricante.
Resistência à pressão 8 bar Valor de resistência à pressão informado; não substitui a faixa de medição.
Pressão de ruptura 30 bar Valor informado como pressão de ruptura; não é faixa de operação.
Resistência contra vácuo -1000 mbar (-0,1 MPa) Valor de resistência ao vácuo listado na ficha.
Conexão de processo e materiais
Conexão de processo G 1, rosca externa com cone de vedação Aseptoflex Vario Interface mecânica de processo indicada; confirmar a contraparte e a vedação da instalação.
Elemento de medição Célula de medição de pressão com capacidade cerâmica Descrição do elemento de medição fornecida na ficha.
Materiais em contato com o fluido Cerâmica (99,9% Al2O3), aço inoxidável 316L (1.4435), PTFE Materiais declarados para as partes em contato com o fluido; acabamento informado: Ra < 0,4 µm e Rz = 4 µm.
Materiais do invólucro Aço inoxidável 1.4404 (316L) e PBT Materiais do invólucro indicados nos dados do produto.
Dados mecânicos e montagem
Tipo de montagem Embutir frontalmente Montagem faceada indicada para o produto.
Formato do invólucro Cilíndrico Formato informado na ficha.
Diâmetro 30,2 mm Dimensão externa indicada.
Comprimento 111 mm Dimensão indicada para o comprimento.
Torque máximo de aperto 35 Nm Limite informado para o aperto; observar as instruções do fabricante e da instalação.
Peso 272,05 g Peso informado nos atributos do produto.
Unidades por embalagem 1 peça Quantidade por embalagem indicada na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link; a versão ou especificação do protocolo não está indicada nos dados fornecidos.
• Sinal analógico de 4 a 20 mA, com escala ajustável.

Conexões

Elétrica Conector M12, 4 pinos, codificação A. Alimentação indicada: 18 a 30 V DC. A pinagem detalhada não consta nos dados fornecidos; consultar o datasheet do fabricante antes da ligação.
Processo G 1, rosca externa com cone de vedação Aseptoflex Vario. A montagem é para embutir frontalmente.

Guia de Seleção Técnica

Cenário Status Motivo Técnico
Sistema com alimentação de 18 a 30 V DC, entrada analógica compatível com 4 a 20 mA e requisitos de pressão dentro da faixa do sensor. ✓ A ficha informa alimentação de 18 a 30 V DC e saída analógica de 4 a 20 mA com escala ajustável; a faixa de medição é -0,05 a 0,4 bar.
Sistema de automação que utiliza IO-Link. ✓ IO-Link está informado como interface de comunicação do produto; confirme no datasheet os detalhes de integração e configuração necessários ao sistema.
Instalação com conexão de processo G 1 Aseptoflex Vario e montagem faceada. ✓ A ficha informa rosca externa G 1 com cone de vedação Aseptoflex Vario e montagem para embutir frontalmente.
Aplicação que requer medir pressão fora de -0,05 a 0,4 bar. ✗ A faixa de medição especificada para o PM1718 é -0,05 a 0,4 bar.
Instalação com requisito de conexão elétrica diferente de M12, 4 pinos, codificação A, sem adaptação validada. ✗ A conexão elétrica indicada é 1 x M12, 4 pinos, codificação A; a ficha não documenta adaptadores ou outra configuração elétrica.

INSTALAÇÃO

Como instalar o Sensor de Pressão ifm PM1718 para Embutir Frontalmente, IO-Link, -0,05 a 0,4 bar

  1. Confirme que a faixa de pressão requerida está dentro de -0,05 a 0,4 bar e que a temperatura do fluido está entre -25 e 150 °C.
  2. Verifique se a conexão da instalação é compatível com G 1 Aseptoflex Vario e com a montagem frontal faceada.
  3. Prepare a contraparte e os elementos de vedação conforme a documentação do fabricante e os requisitos do processo; não presuma compatibilidade com outras roscas.
  4. Instale o sensor sem exceder o torque máximo informado de 35 Nm e siga as instruções de montagem do fabricante.
  5. Conecte o M12 de 4 pinos, codificação A, a uma alimentação de 18 a 30 V DC; consulte o datasheet para a pinagem, que não está detalhada nos dados fornecidos.
  6. Configure e valide a saída analógica de 4 a 20 mA ou a comunicação IO-Link e confirme a leitura no sistema de controle antes de colocar o processo em serviço.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma Possível causa Verificação
O controlador não recebe sinal analógico. Alimentação, ligação elétrica ou configuração da entrada analógica incompatível; a ficha não fornece detalhes de pinagem. Confirme a alimentação entre 18 e 30 V DC, a conexão M12 de 4 pinos e a configuração da entrada para 4 a 20 mA; confira a pinagem no datasheet.
A leitura de pressão fica fora da escala esperada. A pressão aplicada está fora da faixa de medição ou a escala da saída analógica foi configurada de forma diferente da esperada. Compare a pressão do processo com a faixa de -0,05 a 0,4 bar e verifique a configuração de escala da saída no sistema e no sensor.
A leitura oscila ou não acompanha a pressão do processo. Possível problema na instalação mecânica, vedação ou conexão de processo; a causa não pode ser determinada sem inspeção da montagem. Inspecione a montagem faceada, a conexão G 1 Aseptoflex Vario e a vedação; compare a leitura com um instrumento de referência apropriado.
Há indício de vazamento ou umidade na instalação elétrica. Conexão, montagem ou condições de instalação podem não estar atendendo aos requisitos aplicáveis; a classificação IP, por si só, não confirma a correção da instalação. Inspecione o conector M12, a montagem e as condições de exposição; compare a instalação com as instruções do fabricante e não opere com conexão danificada.

PERGUNTAS FREQUENTES

O que é o PM1718 e para que tipo de instalação serve?
É um sensor eletrônico de pressão relativa para montagem frontal faceada. A ficha do produto indica seu uso na indústria alimentícia e de bebidas, respeitando a faixa de medição e os requisitos de conexão.
Quais sinais e conexões de automação ele oferece?
O PM1718 oferece saída analógica de 4 a 20 mA com escala ajustável e comunicação IO-Link. A ligação elétrica é por conector M12, 4 pinos, codificação A.
O que acompanha o produto?
A ficha informa uma peça por embalagem e não relaciona acessórios inclusos. Acessórios adicionais não estão especificados nos dados fornecidos.
Posso usar este sensor para medir pressão acima de 0,4 bar?
Não para medição dentro da faixa especificada: o limite superior informado é 0,4 bar. Para outra faixa, selecione um sensor cuja faixa cubra a pressão necessária.
Ele serve em uma conexão de processo diferente de G 1 Aseptoflex Vario?
A conexão informada é G 1, rosca externa com cone de vedação Aseptoflex Vario. A ficha não confirma compatibilidade com outras conexões; verifique a contraparte e qualquer adaptação com o fabricante.
O sensor está alimentado, mas o CLP não mostra corrente; o que verifico antes de trocar?
Verifique se a alimentação está entre 18 e 30 V DC, se a entrada do controlador está configurada para 4 a 20 mA e se a ligação M12 corresponde à pinagem do datasheet. Os dados fornecidos não detalham a pinagem.
A leitura aparece deslocada ou não corresponde à pressão esperada; qual pode ser a causa?
Confira se a pressão está dentro de -0,05 a 0,4 bar e se a escala ajustável da saída corresponde à configuração do controlador. Se persistir, compare a leitura com uma referência e consulte o datasheet.
Devo escolher o PM1718 ou um sensor com outra faixa?
Escolha o PM1718 quando a medição requerida estiver dentro de -0,05 a 0,4 bar e a instalação aceitar montagem faceada G 1 Aseptoflex Vario. Se a pressão necessária estiver fora dessa faixa, procure uma versão cuja faixa cubra o processo.
Que cuidados devo ter ao instalar o sensor?
Confirme a conexão G 1 Aseptoflex Vario, respeite o torque máximo informado de 35 Nm e use o datasheet para identificar a pinagem do M12. Verifique também a faixa de pressão e a temperatura do fluido antes da partida.
É necessário configurar a saída antes de integrar o sensor ao controlador?
A saída analógica é de 4 a 20 mA e tem escala ajustável; por isso, confirme que a escala do sensor e a configuração da entrada do controlador correspondem. Para IO-Link, consulte o datasheet para os detalhes de integração.

GLOSSÁRIO TÉCNICO

Pressão relativa
Pressão medida em relação à pressão de referência atmosférica; a ficha identifica esse tipo de pressão para o sensor. (Ref.: Tipo de pressão — pressão relativa)
Aseptoflex Vario
Conexão de processo com rosca externa G 1 e cone de vedação, indicada para a montagem do sensor. (Ref.: Conexão de processo)
IO-Link
Interface de comunicação indicada para troca de dados entre o sensor e um sistema compatível. (Ref.: Interface de comunicação — IO-Link)
Sinal de 4 a 20 mA
Saída analógica de corrente cuja escala é ajustável conforme indicado na ficha. (Ref.: Corrente da saída analógica — 4 a 20 mA)
IP69K
Grau de proteção listado para o produto; as condições específicas de ensaio e instalação devem ser consultadas na documentação do fabricante. (Ref.: Grau de proteção — IP67, IP68, IP69K)
